POMPE TRI VERTICALE 3,37KW MULTICELLULAIRE - RENSON - 814780
Référence : U003814780
Découvrez POMPE TRI VERTICALE 3,37KW MULTICELLULAIRE - RENSON - 814780 disponible à l'achat
- Débit maximal de 220 L/min pour une efficacité optimale
- Hauteur manométrique maximale de 93,50 mètres
- Pression de service pouvant atteindre 9,50 bar
- Conçue pour une utilisation intensive et durable
- Compatible avec une tension de 400 V pour performance accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

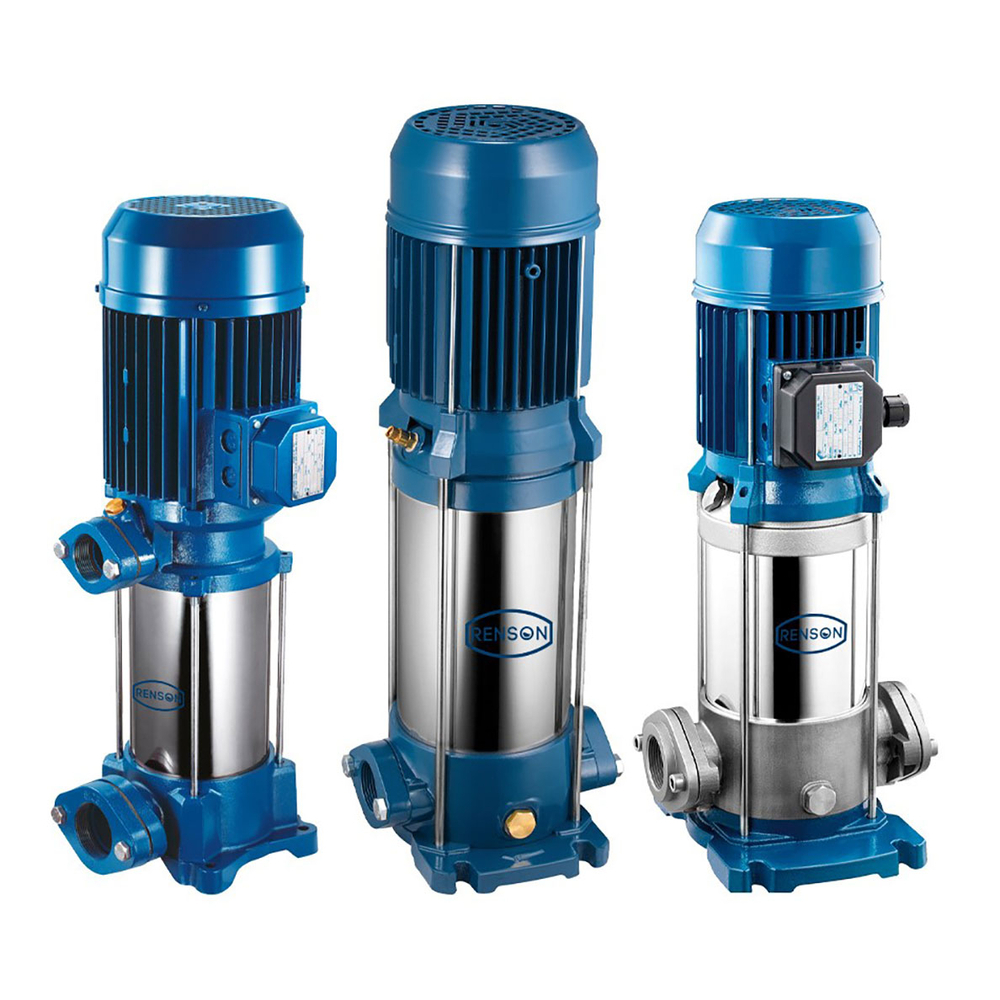

Découvrez la pompe centrifuge multicellulaire verticale RENSON modèle ULTRASV, d’une puissance de 3,37 kW.
Cette pompe offre un débit maximal de 220 L/min et une hauteur manométrique totale (HMT) maximale de 93,50 mètres.
Elle supporte une pression de service maximale de 9,50 bar, assurant une performance optimale même dans des conditions exigeantes.
La pompe fonctionne sous une tension triphasée de 400 V avec un ampérage de 3,60 A.

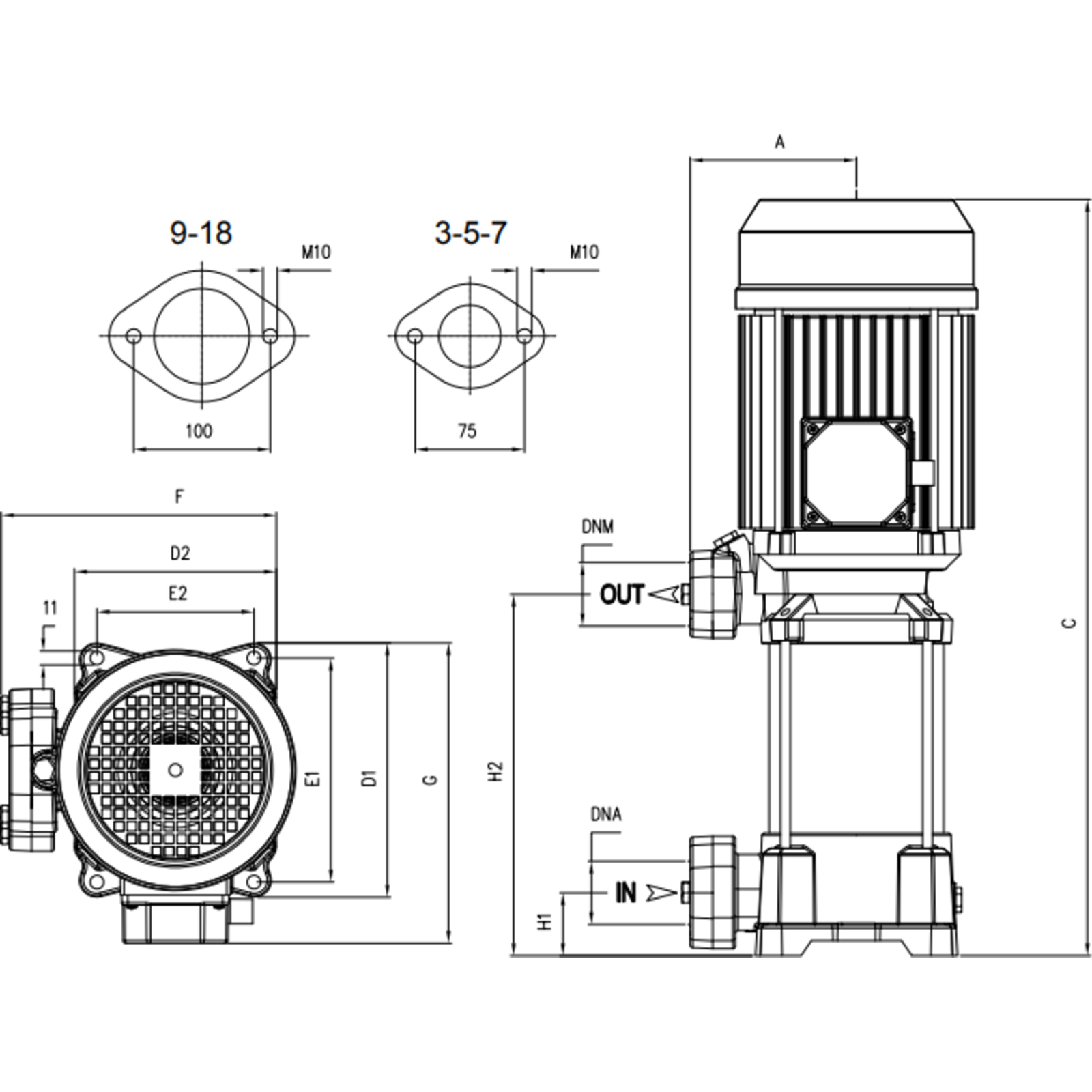

Elle pèse 38 kg et présente des dimensions précises : 135 mm (A), 677 mm (C), 235 mm (F), 40 mm (H1) et 325 mm (H2).
Conçue pour des fluides propres non chargés, cette pompe multicellulaire en fonte est adaptée à de nombreuses applications telles que la pressurisation, l’irrigation, le pompage d’eau potable et glycolée, le traitement de l’eau, l’industrie agroalimentaire, le chauffage, la climatisation et les systèmes de lavage.
Elle s’adresse aux secteurs agricole, industriel et résidentiel.
Sa construction robuste, avec un corps en fonte, un arbre moteur en acier inox AISI 304 et une turbine diffuseur en acier inox AISI 304, garantit une excellente durabilité.
Les matériaux de haute qualité utilisés assurent une résistance à l’usure, aux chocs et à la corrosion, réduisant ainsi les coûts de maintenance.
La pompe est conçue pour un usage intensif et durable.
Elle est compatible avec une température de liquide comprise entre +5 °C et +90 °C.
La pression maximale d’exercice correspond à la pression d’aspiration plus la hauteur d’élévation avec la vanne de refoulement fermée, soit 9,5 bar.
Pour l’installation, il est recommandé de fixer la pompe sur un support stable en utilisant les trous prévus sur les pieds et la base.
Les conduites d’aspiration et de refoulement doivent être correctement ancrées pour éviter toute transmission de vibrations ou contraintes à la pompe.
La conduite d’aspiration doit être la plus courte possible, sans étranglements ni variations brusques, étanche et ascendante vers la pompe pour éviter les poches d’air.
La pompe est auto-amorçante et nécessite la présence d’une vanne de fond avec suceur immergé à une profondeur d’au moins deux fois le diamètre du tube.
La conduite de refoulement doit comporter une vanne de retenue et une vanne de réglage pour ajuster le débit et la pression.
Le branchement électrique doit être réalisé par un personnel qualifié, en respectant les normes en vigueur.
La pompe doit être mise à la terre et protégée par un dispositif électrique adapté.
La tension d’alimentation peut varier de ±10 % pour les pompes triphasées.
Avant mise en service, vérifier que l’arbre moteur tourne librement.
La pompe doit être remplie complètement de liquide avant démarrage, en purgeant l’air via les dispositifs prévus.
Il est interdit de faire fonctionner la pompe à sec ou avec la vanne de refoulement fermée plus de 2 à 3 minutes.
Cette pompe tourne dans le sens horaire (vue côté ventilateur).
Pour les pompes triphasées, vérifier et ajuster le sens de rotation si nécessaire.
En cas d’arrêt prolongé ou de risque de gel, il est conseillé de vidanger complètement le corps de pompe et les conduites.
L’entretien doit être réalisé par du personnel qualifié en respectant les consignes de sécurité.
La pompe est livrée dans un emballage assurant sa protection durant le transport.
Elle doit être stockée à l’abri de l’humidité et des intempéries, dans un environnement tempéré entre -10 °C et +40 °C.
Cette pompe allie performance, robustesse et polyvalence, répondant aux exigences des applications agricoles, industrielles et résidentielles.
Sa construction robuste en fonte, associée à un arbre moteur et une turbine diffuseur en acier inoxydable AISI 304, garantit une excellente durabilité, une résistance à l’usure, aux chocs et à la corrosion. Elle est adaptée à des températures de liquide comprises entre +5 et +90 °C.
Cette pompe multicellulaire à axe vertical est idéale pour des usages divers tels que la pressurisation, l’irrigation agricole, l’approvisionnement en eau potable, le traitement de l’eau, l’industrie agroalimentaire, le chauffage, la climatisation et les systèmes de lavage. Elle convient aux secteurs agricole, industriel et résidentiel.
Les dimensions précises de la pompe sont : 135 mm (A), 677 mm (C), 235 mm (F), 40 mm (H1) et 325 mm (H2). Son poids est de 38 kg.
Avantages clés :
- Durabilité prolongée grâce à des matériaux de haute qualité et une construction robuste
- Polyvalence d’utilisation pour de nombreuses applications
- Résistance renforcée à la corrosion, aux chocs et à l’usure
Cette pompe assure ainsi une performance optimale et une fiabilité accrue dans des conditions d’utilisation exigeantes.
- marque : renson
- référence fournisseur : 814780
- modèle : ULTRASV
- débit max : 220 L/min
- hauteur manométrique totale (HMT) max : 93,50 mètres
- pression max : 9,50 bar
- tension : 400 V
- puissance : 3,37 kW
- ampérage : 3,60 A
- poids : 38 kg
- dimension A : 135 mm
- dimension C : 677 mm
- dimension F : 235 mm
- dimension H1 : 40 mm
- dimension H2 : 325 mm
- corps de pompe en fonte
- arbre moteur en acier inox AISI 304
- turbine diffuseur en acier inox AISI 304
- température du liquide : +5 °C à +90 °C
- pression de fonctionnement max : 9,5 bar
Elle s'utilise dans des systèmes de pressurisation, d'irrigation agricole, d'approvisionnement en eau potable ou glycolée, de traitement de l'eau, dans l'industrie agroalimentaire, ainsi que pour des applications de chauffage, climatisation et systèmes de lavage. Les contextes d'usage couvrent les secteurs agricole, industriel et résidentiel.
La pompe est alimentée en triphasé 400 V et doit être installée dans un lieu aéré, non poussiéreux, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C. Les conduites d'aspiration et de refoulement doivent être fixées et ancrées pour ne pas transmettre de vibrations à la pompe. La conduite d'aspiration doit être la plus courte possible, sans étranglements ni coudes brusques, montée en pente ascendante vers la pompe pour éviter les poches d'air qui empêcheraient l'amorçage. Une vanne de fond avec suceur doit être placée à l'extrémité de la conduite d'aspiration, immergée à une profondeur d'au moins deux fois le diamètre du tube. La conduite de refoulement doit comporter une vanne de retenue et une vanne de réglage pour ajuster débit et pression.
Le démarrage de la pompe nécessite de vérifier que l'arbre moteur tourne librement. Pour cela, les petits modèles disposent d'une fente permettant d'introduire un tournevis pour débloquer l'arbre si besoin. Le sens de rotation doit être conforme (horaire vu côté ventilateur), et pour les pompes triphasées, il faut vérifier et ajuster éventuellement le branchement des phases.
En cas de fonctionnement non conforme, notamment si la pompe démarre/arrête fréquemment à cause de petites fuites dans l'installation, il est conseillé d'installer un réservoir autoclave même de petite capacité (0,5 à 1 litre) pour régulariser les cycles. Il est également possible d'ajuster les pressions d'intervention du pressostat ou d'augmenter la capacité du réservoir.
Lors de l'entretien, la pompe doit être débranchée. En cas de vidange, les vannes d'aspiration et de refoulement sont fermées, et le liquide est évacué par les trous prévus. Si un arrêt prolongé est prévu, il faut vider complètement la pompe et les conduites pour éviter le gel.
Le résultat attendu est un pompage efficace et continu de fluides propres dans les applications mentionnées, avec une pression de service maximale de 9,5 bar et une température du liquide entre +5 et +90 °C.
(Informations extraites principalement du manuel d'installation et d'utilisation, pages 1 à 4, ainsi que de la fiche produit.)
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les débits et pressions maximaux de cette pompe multicellulaire ?
La pompe offre un débit maximal de 220 litres par minute avec une pression de service pouvant atteindre 9,50 bars. Ces caractéristiques permettent une utilisation efficace dans des conditions exigeantes.
Quelle est la hauteur manométrique maximale de la pompe ?
La hauteur manométrique maximale est de 93,50 mètres, ce qui garantit une capacité de refoulement adaptée à des installations nécessitant une pression élevée.
Quelle puissance électrique et tension sont requises pour cette pompe ?
Cette pompe fonctionne sous une tension de 400 V et dispose d’une puissance de 3,37 kW, assurant une performance adaptée aux applications intensives.
Quelles sont les dimensions et le poids de la pompe ?
Le poids total est de 38 kg. Les dimensions principales sont : 135 mm (A), 677 mm (C), 235 mm (F), 40 mm (H1) et 325 mm (H2), facilitant son intégration dans différents environnements.
Comment cette pompe est-elle conçue pour une utilisation intensive ?
La pompe est conçue pour une durabilité accrue, avec des caractéristiques techniques adaptées à un usage intensif. Sa construction multicellulaire optimise la performance et la fiabilité dans le temps.
