POMPE TRI VERTICALE 4KW MULTICELLULAIRE - RENSON - 814779
Référence : U003814779
Découvrez POMPE TRI VERTICALE 4KW MULTICELLULAIRE - RENSON - 814779 disponible à l'achat
- Débit élevé jusqu'à 160 L/min
- Hauteur manométrique de 119,80 mètres
- Pression maximale de 12 bar
- Conçu pour un usage intensif
- Puissance de 4 kW pour performance optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

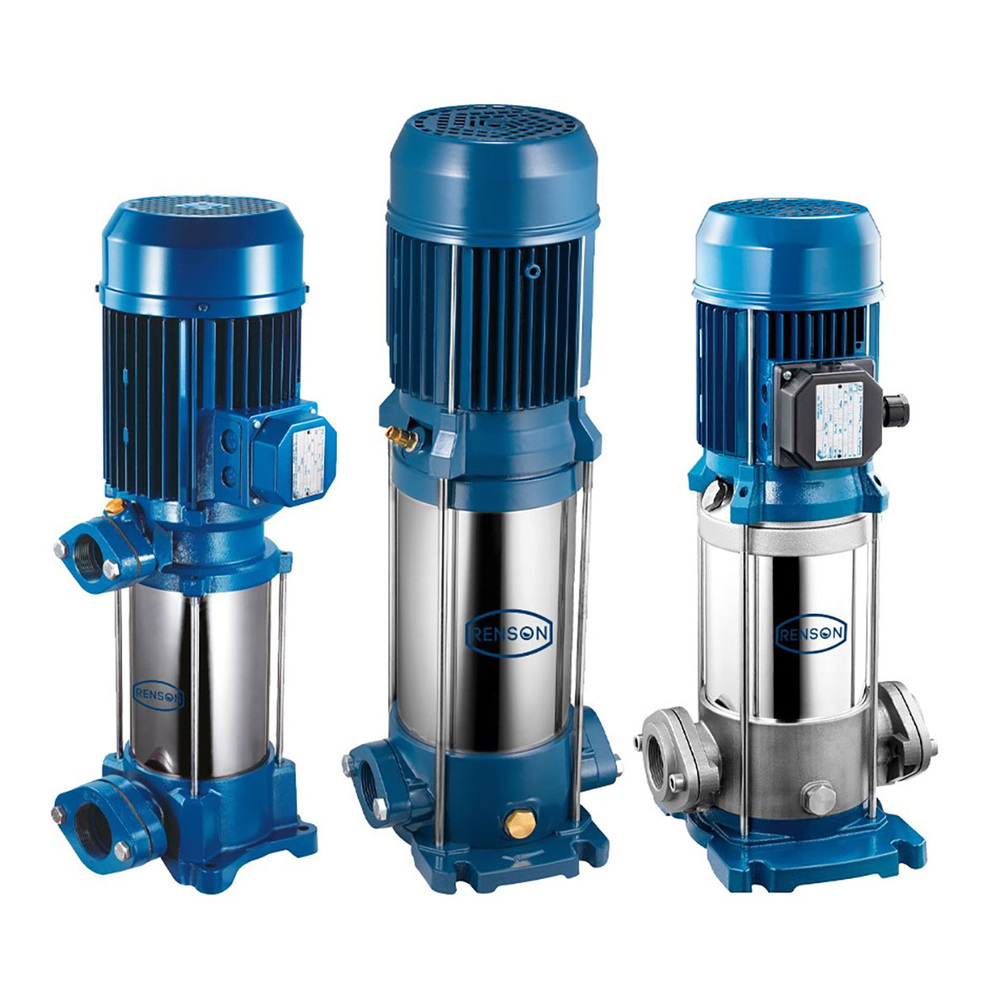

Découvrez la POMPE TRI VERTICALE 4KW MULTICELLULAIRE de la marque RENSON, une pompe centrifuge multicellulaire à axe vertical conçue en fonte pour le pompage de fluides propres non chargés.
Cette pompe est adaptée à de nombreuses applications agricoles, industrielles et résidentielles, telles que les systèmes de pressurisation, l'irrigation, l'eau potable et glycolée, le traitement de l'eau, l'industrie agroalimentaire, le chauffage, la climatisation et les systèmes de lavage.
Elle offre un débit maximal de 160 L/min avec une hauteur manométrique totale (HMT) de 119,80 mètres et une pression maximale de 12 bar.
Sa puissance électrique de 4 kW, alimentée en triphasé 400 V, garantit des performances optimales même en usage intensif, avec un ampérage de 4,10 A.

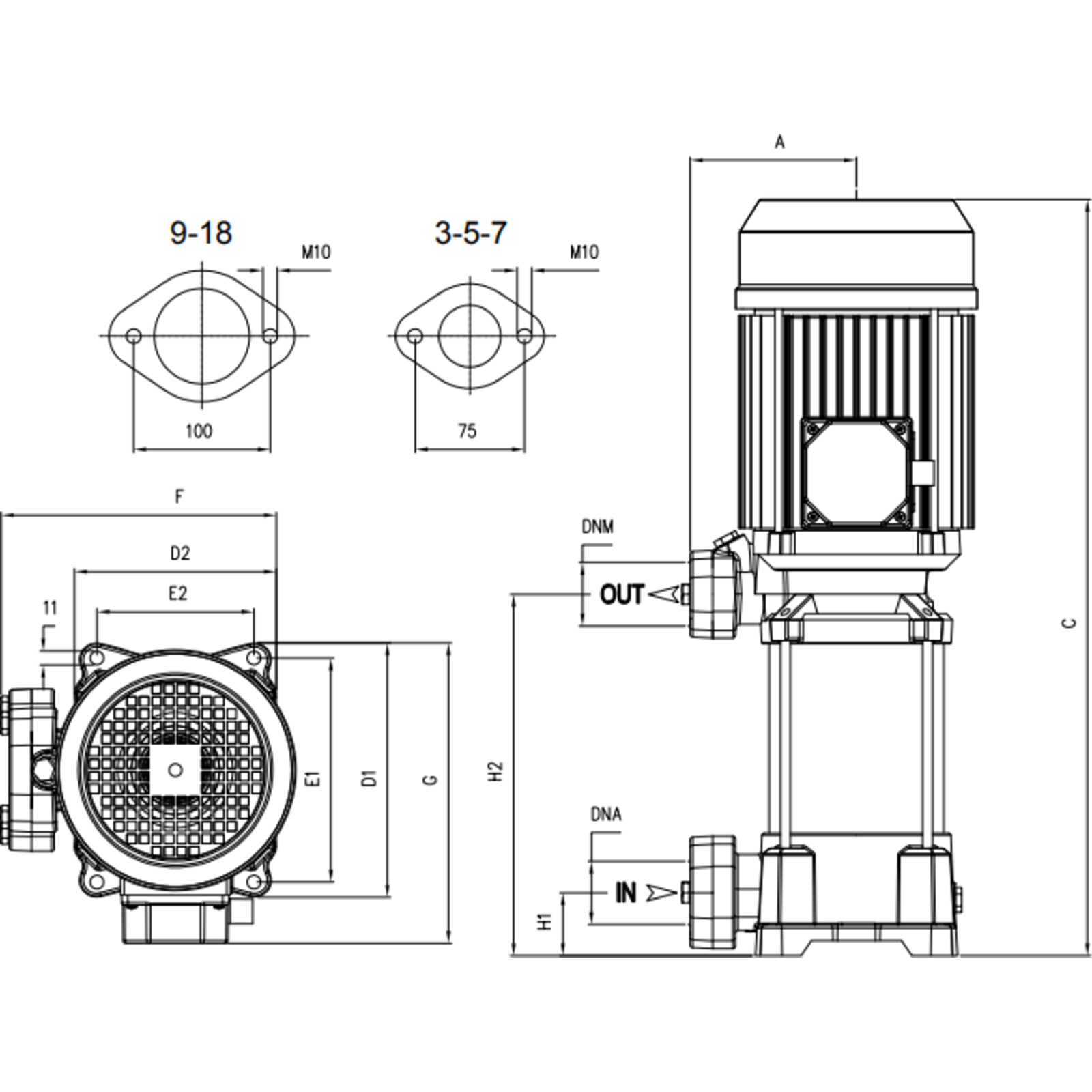

La pompe pèse 44,50 kg et présente des dimensions compactes : 135 mm (A), 676 mm (C), 235 mm (F), 40 mm (H1) et 325 mm (H2).
La construction robuste en fonte du corps de pompe, associée à un arbre moteur et une turbine diffuseur en acier inox AISI 304, assure une grande durabilité et une résistance élevée à l'usure, aux chocs et à la corrosion.
Cette solidité réduit les coûts de maintenance et prolonge la durée de vie de l’équipement.
La pompe est conçue pour fonctionner avec des liquides dont la température est comprise entre +5 °C et +90 °C.
Elle doit être installée dans un environnement bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante entre 5 et 40 °C.
Le raccordement des conduites doit être effectué de manière à éviter les tensions, vibrations et déformations, avec un diamètre interne adapté pour ne pas dépasser une vitesse de 1,4 à 1,5 m/s en aspiration et 2,4 à 2,5 m/s au refoulement.
La conduite d’aspiration doit être la plus courte possible, étanche, ascendante vers la pompe pour éviter les poches d’air, et équipée d’une vanne de fond avec suceur immergé à une profondeur au moins deux fois le diamètre du tube.
La conduite de refoulement doit comporter une vanne de retenue pour protéger la pompe des coups de bélier et une vanne de réglage en aval pour ajuster débit, hauteur d’élévation et puissance absorbée.
L’installation électrique doit être réalisée par un professionnel, avec un câblage dimensionné selon la longueur et le courant nominal, et une protection électrique adéquate assurant une coupure omnipolaire.
La pompe doit être mise à la terre conformément aux normes en vigueur.
L’écart maximal admis entre la tension d’alimentation effective et la valeur nominale est de ±10 % pour le triphasé.
Avant la mise en service, il est impératif de vérifier que l’arbre moteur tourne librement.
La pompe doit être remplie complètement de liquide avant démarrage, en purgeant l’air via les orifices prévus.
Il est formellement interdit de faire fonctionner la pompe à sec ou avec la sortie de refoulement fermée plus de 2 à 3 minutes pour éviter la surchauffe.
La rotation doit être horaire vue côté ventilateur, avec vérification et inversion éventuelle des phases pour les pompes triphasées.
La pompe supporte un nombre limité de démarrages par heure en fonction de sa puissance, avec un maximum de 10 à 30 démarrages selon la puissance.
Pour réguler ce nombre, il est conseillé d’utiliser un réservoir autoclave, même de petite capacité (0,5 à 1 litre), en particulier avec des systèmes press-control ou presso-fluxostat.
En cas d’arrêt prolongé ou risque de gel, il est recommandé de vider complètement le corps de pompe et les conduites.
L’entretien est minimal, mais toute intervention doit être réalisée hors tension et par du personnel qualifié.
La pompe est livrée dans un emballage protecteur adapté au transport.
Elle doit être stockée à l’abri de l’humidité excessive et des agents atmosphériques, dans une plage de température de -10 °C à +40 °C.
Cette pompe multicellulaire verticale RENSON modèle ULTRASV allie performance, robustesse et polyvalence pour répondre aux besoins exigeants de pompage dans divers secteurs.
Ses caractéristiques techniques principales sont un débit maximal de 160 L/min, une hauteur manométrique totale (HMT) maximale de 119,80 mètres et une pression maximale de 12 bar. Elle fonctionne sous une tension triphasée de 400 V avec une puissance de 4 kW et un ampérage de 4,10 A. Son poids est de 44,50 kg.
Les dimensions sont les suivantes : 135 mm (dimension A), 676 mm (dimension C), 235 mm (dimension F), 40 mm (dimension H1) et 325 mm (dimension H2).
La construction technique comprend un corps de pompe en fonte, un arbre moteur en acier inoxydable AISI 304 ainsi qu'une turbine diffuseur en acier inox AISI 304, garantissant une excellente résistance à l'usure, aux chocs et à la corrosion. La pompe supporte une température de liquide comprise entre +5 et +90 °C.
Ses avantages résident dans sa durabilité, sa polyvalence d’application et sa robustesse, ce qui permet de réduire les coûts de maintenance et d’assurer des performances fiables dans des conditions d’utilisation variées.
- marque : renson
- référence fournisseur : 814779
- débit max : 160 l/min
- hauteur manométrique totale (hmt) max : 119,80 mètres
- pression max : 12 bar
- modèle : ultrasv
- dna : 1" 1/2 g
- dnr : 1" 1/4 g
- tension : 400 v
- puissance : 4 kW
- ampérage : 4,10 a
- poids : 44,50 kg
- dimension a : 135 mm
- dimension c : 676 mm
- dimension f : 235 mm
- dimension h1 : 40 mm
- dimension h2 : 325 mm
- corps de pompe en fonte
- arbre moteur en acier inox aisi 304
- turbine diffuseur en acier inox aisi 304
- température du liquide : +5 °c à +90 °c
- triphasée - 230/400 v - 50 hz
La rotation du moteur doit être dans le sens horaire (vue côté ventilateur), vérifiable et ajustable sur les pompes triphasées en inversant deux phases si nécessaire. Il faut s'assurer que la pompe fonctionne dans ses limites de pression et débit nominales, et ajuster la vanne de refoulement ou les pressions d'intervention du pressostat pour réguler le fonctionnement.
Les conduites d'aspiration doivent être les plus courtes possibles, sans étranglements ni variations brusques, parfaitement étanches, résistantes à la dépression créée à l'aspiration, et ascendantes vers la pompe pour éviter les poches d'air qui empêcheraient l'amorçage ou provoqueraient un désamorçage. Pour un fonctionnement au-dessus de la hauteur du liquide, une vanne de fond avec suceur doit être installée et immergée à une profondeur d'au moins deux fois le diamètre du tube. Pour un fonctionnement en dessous de la hauteur du liquide, une vanne doit être montée sur la conduite d'aspiration en amont de la pompe.
La conduite de refoulement doit être équipée d'une vanne de retenue pour éviter les retours de liquide, ainsi que d'une vanne de réglage en aval pour ajuster le débit, la hauteur d'élévation et la puissance absorbée. Pour les pompes auto-amorçantes, si la hauteur d'amorçage-aspiration dépasse 5 mètres, la conduite de refoulement doit comporter un segment droit et vertical d'au moins 1 mètre.
Le branchement électrique doit être réalisé par un professionnel qualifié, en respectant la correspondance tension/fréquence et en assurant la mise à la terre. La pompe doit être protégée par un dispositif électrique adapté permettant une coupure omnipolaire. L'écart maximal admis entre la tension d'alimentation effective et la valeur nominale est ±10% pour les pompes triphasées et ±6% pour les monophasées.
Avant démarrage, vérifier que l'arbre moteur tourne librement, notamment en dégageant l'arbre à l'aide d'un tournevis inséré dans une fente prévue à cet effet sur les petits modèles. La pompe doit être mise en service uniquement après remplissage complet du corps et de la conduite d'aspiration. Le fonctionnement à sec est interdit.
En cas de fonctionnement non conforme, notamment si la pompe fonctionne hors de ses plages de pression et débit, il faut ajuster la vanne de refoulement et/ou les pressostats pour revenir dans les limites nominales.
L'entretien consiste principalement à vider complètement le corps de pompe et les conduites en cas d'arrêt prolongé ou risque de gel, en fermant au préalable les vannes d'aspiration et de refoulement. Toute intervention doit être réalisée hors alimentation électrique.
Le résultat attendu est une circulation fiable des fluides propres non chargés dans divers contextes : pressurisation, irrigation, eau potable, traitement de l'eau, industrie agroalimentaire, chauffage, climatisation, systèmes de lavage, dans des secteurs agricole, industriel et résidentiel. La pompe supporte une pression maximale de fonctionnement de 12 bar et une température du liquide comprise entre +5 et +90 °C.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe multicellulaire verticale ?
Cette pompe offre un débit maximal de 160 litres par minute avec une hauteur manométrique totale de 119,80 mètres. Elle peut supporter une pression maximale de 12 bar, ce qui permet de répondre à des besoins exigeants en pompage.
Quelle est la puissance électrique et la tension d’alimentation de cette pompe ?
La pompe est équipée d’un moteur de 4 kW fonctionnant sous une tension de 400 volts avec un ampérage de 4,10 A, garantissant une performance adaptée aux usages intensifs.
Quels sont les raccordements disponibles pour cette pompe ?
Les dimensions des raccords sont de type DNA 1" 1/2 G pour l’aspiration et DNR 1" 1/4 G pour le refoulement, facilitant son intégration dans différents systèmes de pompage standards.
Quelles sont les dimensions et le poids de la pompe à prendre en compte pour son installation ?
La pompe pèse 44,50 kg avec des dimensions spécifiques : 135 mm (A), 676 mm (C), 235 mm (F), 40 mm (H1) et 325 mm (H2). Ces mesures permettent une installation adaptée dans des espaces restreints.
Pour quels types d’utilisation cette pompe est-elle conçue ?
Elle est conçue pour un usage intensif, offrant des performances stables et fiables pour des applications nécessitant un pompage continu et soutenu.
