POMPE TRI VERTICALE 5,5KW MULTICELLULAIRE - RENSON - 814773
Référence : U003814773
Découvrez POMPE TRI VERTICALE 5,5KW MULTICELLULAIRE - RENSON - 814773 disponible à l'achat
- Débit maximum de 500 L/min pour des performances optimales
- Hauteur manométrique maximale de 96,10 mètres
- Pression maximale de 10 bar pour une utilisation variée
- Conçu pour un fonctionnement à 400 V avec 5,5 kW de puissance
- Modèle robuste et fiable pour les applications exigeantes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

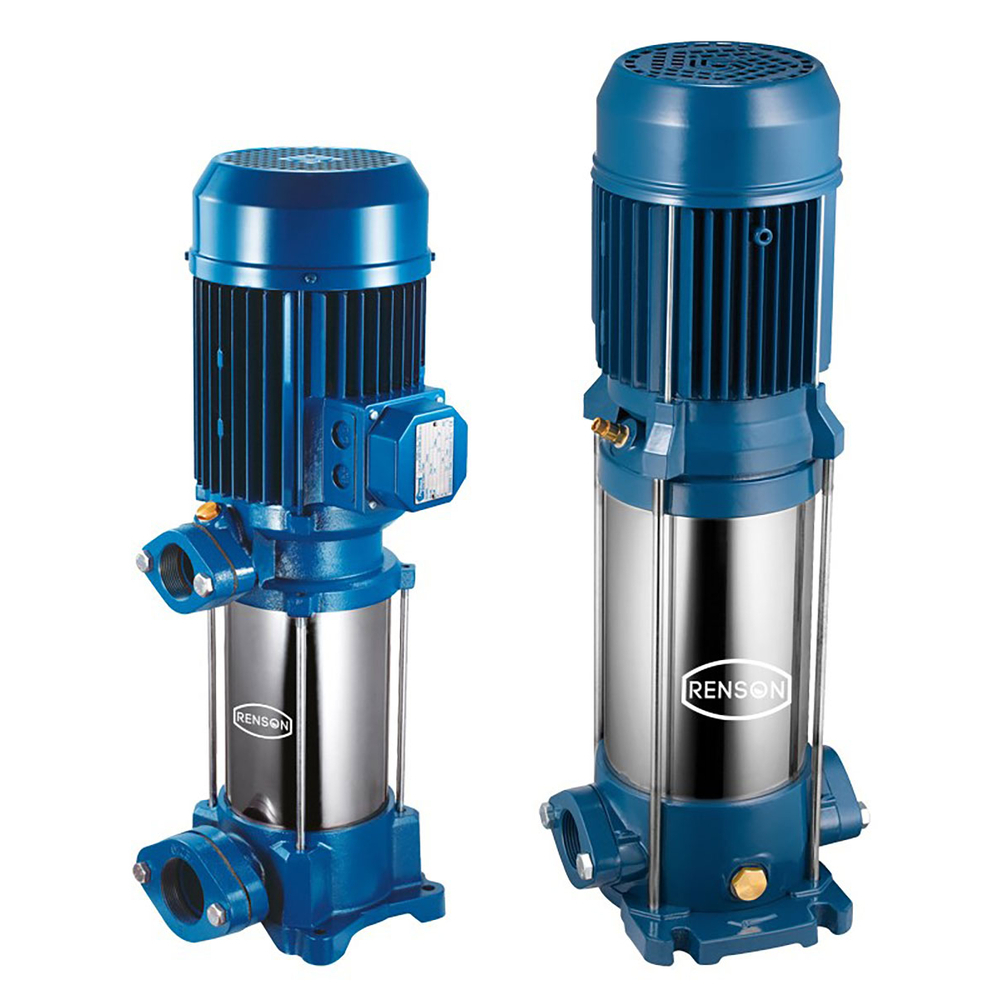

Découvrez la pompe tri verticale multicellulaire 5,5 kW de la marque Renson, modèle ULTRAV/L, conçue pour offrir des performances optimales dans diverses applications industrielles, agricoles, domestiques et résidentielles.
Cette pompe est adaptée au pompage de fluides propres non chargés, tels que l'eau potable, l'eau glycolée, les systèmes de pressurisation, l'irrigation, le traitement de l’eau, l’industrie agroalimentaire, le chauffage, la climatisation et les systèmes de lavage.

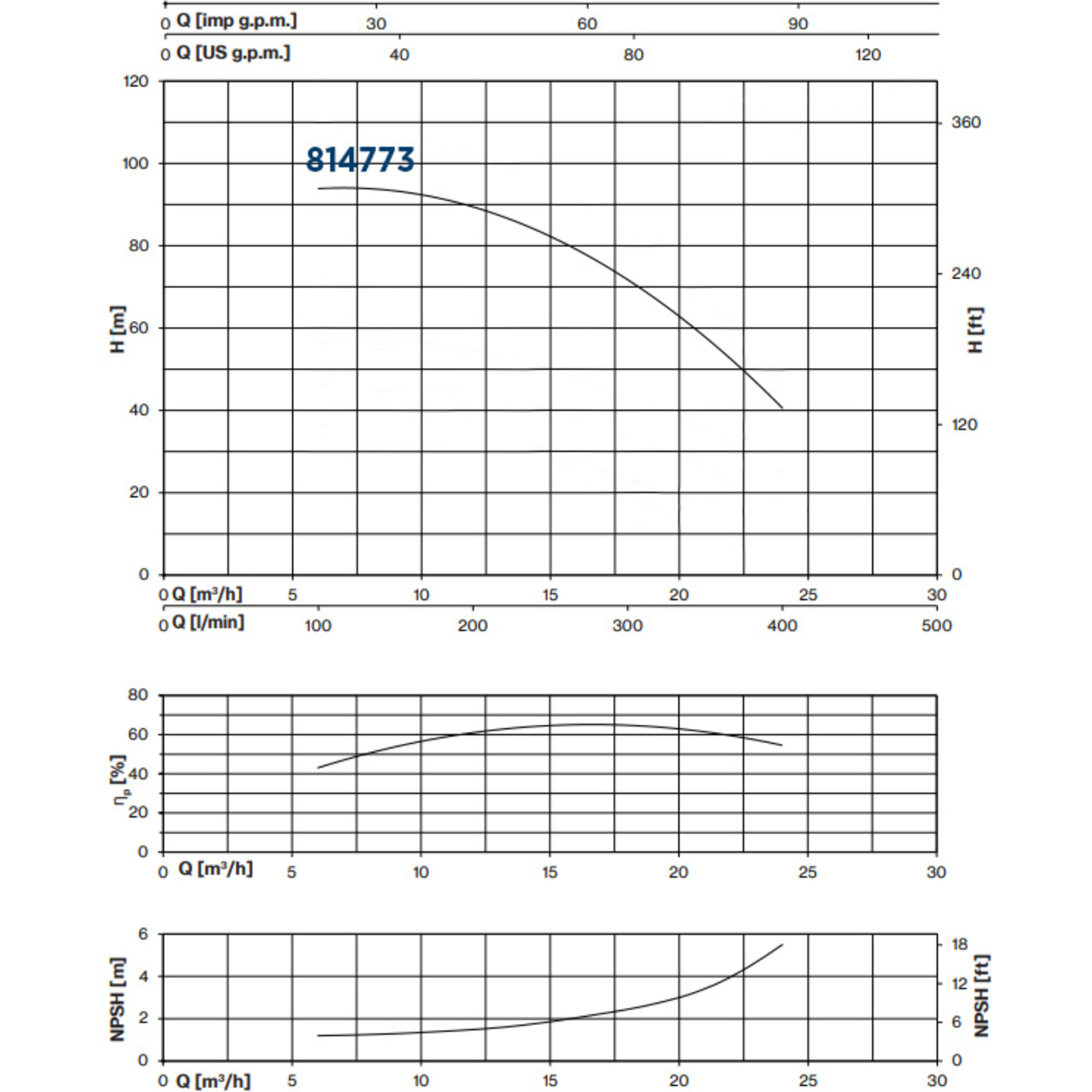

Elle assure un débit maximum de 500 L/min et une hauteur manométrique maximale de 96,10 mètres, avec une pression maximale de fonctionnement de 10 bar.
La pompe fonctionne en triphasé à 400 V avec une puissance de 5,5 kW et un ampérage de 11,20 A.
Son poids est de 50,50 kg, avec des dimensions compactes de 135 mm en largeur (dimension A) et 815 mm en hauteur (dimension C).
La construction robuste de cette pompe inclut un corps en fonte, un arbre moteur en acier inoxydable AISI 304, et une turbine diffuseur en Noryl, garantissant durabilité et résistance à l’usure, aux chocs et à la corrosion.
Cette conception assure une longue durée de vie et réduit les coûts de maintenance.
La pompe doit être utilisée dans des conditions de température du liquide comprises entre +5 °C et +35 °C.
Elle est conçue pour un usage avec des liquides non agressifs chimiquement et mécaniquement.
Le cadre d’utilisation prévoit une pression de fonctionnement maximale de 10 bar et une alimentation électrique triphasée 400/690 V à 50 Hz.
Pour l’installation, la pompe doit être fixée sur un support stable via les trous prévus sur les pieds, dans un lieu aéré, protégé des intempéries et à une température ambiante comprise entre 5 et 40 °C.
Les conduites d’aspiration et de refoulement doivent être solidement ancrées afin d’éviter la transmission de vibrations et de contraintes à la pompe.
Le diamètre interne des conduites doit être choisi pour limiter la vitesse du liquide à 1,4/1,5 m/s en aspiration et 2,4/2,5 m/s en refoulement.
La conduite d’aspiration doit être la plus courte possible, sans étranglements ni variations brusques, et montée de façon à éviter les poches d’air.
Une vanne de fond avec suceur immergée à une profondeur d’au moins deux fois le diamètre du tube est recommandée pour l’amorçage.
La conduite de refoulement doit être équipée d’une vanne de retenue pour éviter les retours de liquide, ainsi que d’une vanne de réglage pour ajuster le débit et la pression.
Avant la mise en service, il est impératif de vérifier que l’arbre moteur tourne librement.
La pompe doit être complètement remplie de liquide avant démarrage, en purgeant l’air via les orifices prévus.
Le fonctionnement à sec est strictement interdit, tout comme le maintien de la vanne de refoulement fermée plus de 2 à 3 minutes afin d’éviter la surchauffe.
Le sens de rotation est horaire, vu du côté ventilateur, pour les pompes triphasées, avec vérification et inversion possible des phases si nécessaire.
La pompe ne nécessite pas d’entretien particulier, mais il est recommandé de vidanger le corps de pompe et les conduites en cas d’arrêt prolongé ou de risque de gel.
Les opérations d’entretien doivent être réalisées par du personnel qualifié, après débranchement électrique.
Pour la sécurité, il est conseillé d’installer un réservoir autoclave de petite capacité (0,5 à 1 litre) pour limiter le nombre de démarrages et arrêts, notamment en présence de systèmes “press control” ou “presso-fluxostat”.
Le conditionnement assure une protection optimale lors du transport.
Le stockage doit être effectué à l’abri de l’humidité excessive, dans un local couvert, à des températures comprises entre -10 °C et +40 °C, en évitant l’exposition directe au soleil.
Cette pompe multicellulaire verticale Renson est un équipement fiable, robuste et polyvalent, adapté à un large éventail d’applications nécessitant un pompage performant et durable.
Elle est adaptée au pompage de fluides propres non chargés, tels que l'eau potable, l'eau glycolée, les systèmes de pressurisation, l'irrigation, le traitement de l'eau, l'industrie agroalimentaire, le chauffage, la climatisation et les systèmes de lavage. Elle convient aux secteurs agricole, domestique, industriel et résidentiel.
Ses caractéristiques techniques principales comprennent un débit maximal de 500 L/min, une hauteur manométrique totale (HMT) maximale de 96,10 mètres, une pression de fonctionnement maximale de 10 bar, une puissance de 5,50 kW fonctionnant sous une tension triphasée de 400 V avec un ampérage de 11,20 A. La pompe pèse 50,50 kg et présente des dimensions compactes de 135 mm en largeur (dimension A) et 815 mm en hauteur (dimension C).
La construction technique se compose d’un corps de pompe en fonte, d’un arbre moteur en acier inox AISI 304 et d’une turbine diffuseur en Noryl. La pompe fonctionne dans une plage de température du liquide comprise entre +5 et +35 °C.
Les avantages principaux de ce modèle sont sa durabilité grâce à des matériaux de haute qualité, sa polyvalence d’application couvrant de nombreux secteurs et usages, ainsi que sa robustesse assurant une longue durée de vie et une réduction des coûts de maintenance.
Ce produit est conçu pour un usage fiable dans des conditions exigeantes, avec une pression maximale supportée de 10 bar et une alimentation électrique triphasée 400/690 V à 50 Hz.
- Débit max : 500 L/min
- HMT max : 96,10 mètres
- Pression max : 10 bar
- Modèle : ULTRAV/L
- DNA : 2" G
- DNR : 1" 1/2G
- Tension : 400 V
- Puissance : 5,50 kW
- Ampérage : 11,20 A
- Poids : 50,50 kg
- Dimension A : 135 mm
- Dimension C : 815 mm
- Corps de pompe en fonte
- Arbre moteur en acier inox AISI 304
- Turbine diffuseur en Noryl
La pompe fonctionne dans une plage de température du liquide comprise entre +5 et +35 °C, avec une pression maximale de fonctionnement de 10 bar. Elle est alimentée en triphasé 400/690 V à 50 Hz. Le sens de rotation doit être vérifié avant mise en service, notamment pour les pompes triphasées, et ajusté si nécessaire en inversant l'alimentation de deux phases. La pompe doit fonctionner dans les limites de performances indiquées et, si besoin, la vanne de réglage sur la conduite de refoulement ou les pressions d'intervention du pressostat doivent être ajustées.
Les conduites d'aspiration et de refoulement doivent être correctement fixées pour ne pas transmettre de vibrations à la pompe. La conduite d'aspiration doit être la plus courte possible, sans étranglements ni variations brusques de direction, ascendante vers la pompe pour éviter les poches d'air. Une vanne de fond avec suceur doit être installée à l'extrémité du tube d'aspiration, immergée à une profondeur d'au moins deux fois le diamètre du tube. Pour le refoulement, une vanne de retenue et une vanne de réglage doivent être installées pour protéger la pompe et permettre de régler le débit et la pression.
En cas de fonctionnement non conforme, notamment en cas de blocage de l'arbre moteur, il est possible de dégager l'arbre en introduisant un tournevis dans la fente prévue et en frappant légèrement avec un marteau en plastique.
La pompe est prévue pour le pompage de fluides propres non chargés dans des contextes agricoles, domestiques, industriels et résidentiels, notamment pour des applications telles que les systèmes de pressurisation, l'irrigation, l'eau potable et glycolée, le traitement de l'eau, l'industrie agroalimentaire, le chauffage, la climatisation et les systèmes de lavage.
Lors d'arrêts prolongés ou en cas de risque de gel, il est nécessaire de vider complètement le corps de pompe, le réservoir et les conduites. Pour toute intervention sur la pompe, il faut fermer les vannes d'aspiration et de refoulement, vidanger le liquide, et débrancher la pompe du secteur avant toute opération.
Le résultat attendu est un pompage fiable des liquides propres dans les conditions d'utilisation spécifiées, avec une pression maximale de 10 bar et une température du liquide comprise entre +5 et +35 °C.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe multicellulaire ?
Cette pompe offre un débit maximum de 500 L/min et une hauteur manométrique maximale de 96,10 mètres, ce qui permet une adaptation à diverses applications nécessitant un bon compromis entre débit et pression.
Quelle pression maximale peut supporter cette pompe ?
Elle est conçue pour supporter une pression maximale de 10 bar, assurant une utilisation fiable même dans des conditions exigeantes.
Quelles sont les caractéristiques électriques de cette pompe ?
La pompe fonctionne sous une tension de 400 V avec une puissance de 5,5 kW et un ampérage de 11,20 A, adaptée aux installations industrielles ou professionnelles.
Quels sont les dimensions et le poids de la pompe pour son installation ?
Elle mesure 135 mm de largeur et 815 mm de hauteur, avec un poids de 50,50 kg, ce qui doit être pris en compte pour son intégration et sa manutention.
Quels sont les diamètres des raccordements de cette pompe ?
Les diamètres nominal d’aspiration et de refoulement sont respectivement de 2" G (DNA) et 1" 1/2 G (DNR), permettant une compatibilité avec des installations standards.
