PRESSOSTAT 20A 1 - 12 BARS FEMELLE 1/4'' - RENSON - 817832
Référence : U003817832
Découvrez PRESSOSTAT 20A 1 - 12 BARS FEMELLE 1/4'' - RENSON - 817832 disponible à l'achat
- Permet de contrôler la pression des fluides
- Conception robuste pour une longue durée de vie
- Facilité d'installation avec connexion femelle 1/4''
- Idéal pour divers systèmes de plomberie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

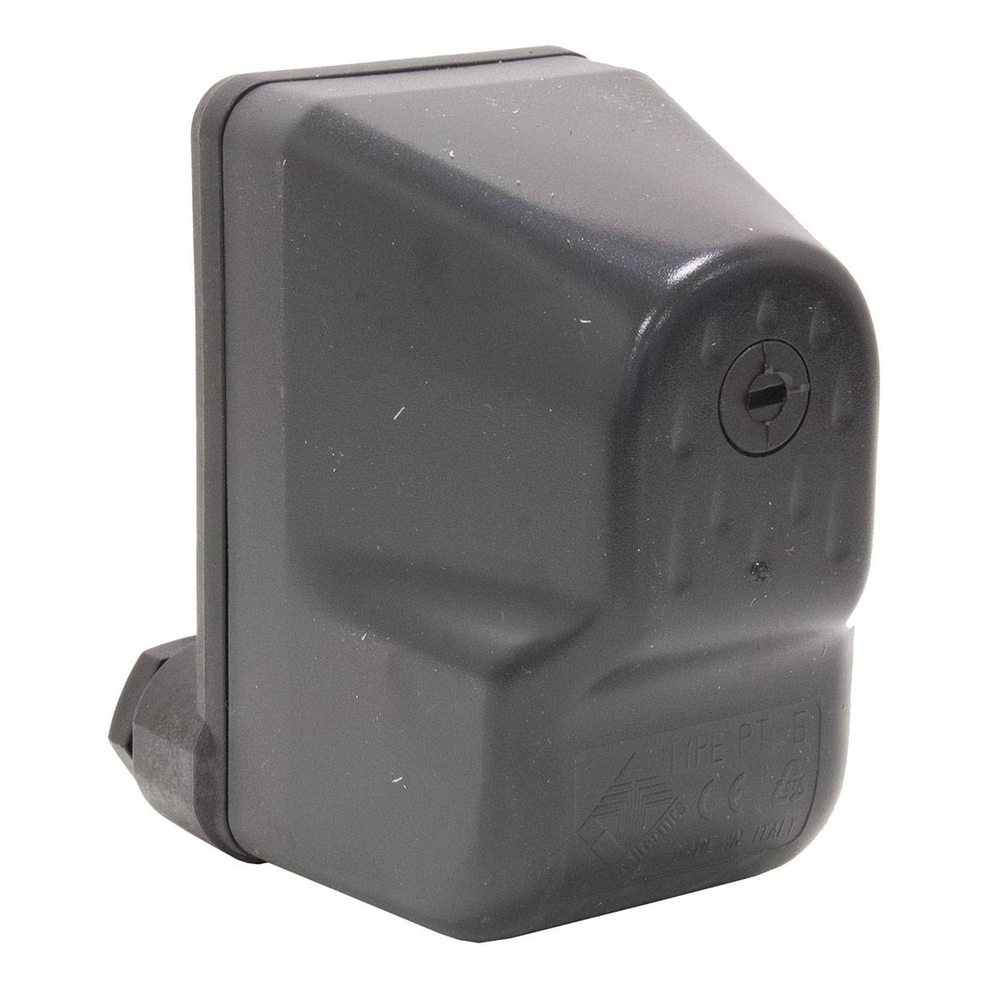

Le PRESSOSTAT 20A 1 - 12 BARS FEMELLE 1/4'' de RENSON est un pressostat électromécanique conçu pour le contrôle précis de la pression des fluides dans divers systèmes de plomberie.
Il fonctionne avec une tension de 230 V et dispose d’une plage de réglage du point haut entre 1,3 et 12 bars (18,85 à 174 psi).
Ce dispositif permet de mettre en marche ou d’arrêter une pompe en fonction des seuils de pression d’enclenchement et de déclenchement déterminés.
Sa construction repose sur un boîtier en polyamide chargé de fibre de verre, garantissant robustesse et durabilité.
Les éléments en contact avec le fluide sont en alliage de zinc chromaté pour le fond et en nitrile toilé pour la membrane.
Le pressostat est équipé d’un contact bipolaire 2 “NC” et offre une résistance entre bornes inférieure à 25 mΩ.
Il est protégé contre les courts-circuits par une cartouche fusible Am et répond à la norme CENELEC EN 50013 pour le marquage des bornes.
Le raccordement hydraulique est de type G 1/4 femelle, tandis que le raccordement électrique se fait via deux entrées de câble taraudées pour presse-étoupe 13.
Ce pressostat est adapté à toutes positions de fonctionnement et supporte des vibrations jusqu’à 3 gn (de 10 à 500 Hz) ainsi que des chocs de 50 gn.
Sa fréquence de fonctionnement est inférieure à 600 cycles man/h avec une répétabilité inférieure à 3,5 %.
Il est conçu pour une température de fluide comprise entre 0 et 70 °C.
Le pressostat bénéficie d’une protection électrique de Classe I et d’un indice de protection IP54.
Sa durabilité mécanique est assurée pour un million de cycles de manœuvres.
La pression minimale de rupture est de 30 bars (435 psi).
Les réglages permettent d’ajuster la pression haute (arrêt de la pompe) et la pression basse (démarrage de la pompe) grâce à des écrous spécifiques.
Par exemple, la pression haute peut être réglée entre 1,7 et 8,4 bars selon le besoin.
En résumé, ce pressostat offre une solution fiable, robuste et précise pour la régulation de la pression dans les installations hydrauliques, facilitant l’optimisation du fonctionnement des pompes et garantissant leur protection.
Son installation est simplifiée grâce à la connexion femelle 1/4'' et ses caractéristiques techniques élevées assurent une longue durée de vie et une grande sécurité d’utilisation.
Ce pressostat à membrane est construit avec un boîtier en polyamide chargé de fibre de verre et des éléments en contact avec le fluide en alliage de zinc chromé (fond) et membrane en nitrile toilé. Il offre un degré de protection IP54, une résistance aux vibrations jusqu’à 3 gn (10 à 500 Hz) et une tenue aux chocs de 50 gn, assurant une grande robustesse en environnement industriel.
Le dispositif dispose d’un contact bipolaire 2 “NC” avec une résistance entre bornes inférieure à 25 mΩ, marqué selon la norme CENELEC EN 50013, et une protection contre les courts-circuits par cartouche fusible Am. Le raccordement électrique s’effectue sur bornes à vis-étrier avec une capacité de serrage minimale de 2, et deux entrées de câble taraudées pour presse-étoupe de diamètre 13 sont prévues. Le raccordement hydraulique est une connexion femelle G 1/4.
Le pressostat permet de commander la mise en marche ou l’arrêt d’une pompe en fonction de la pression, avec un écart réglable entre deux seuils (points d’enclenchement et de déclenchement). Il peut fonctionner dans toutes les positions, avec une fréquence de fonctionnement inférieure à 600 cycles man/h et une répétabilité inférieure à 3,5 %. La température maximale du fluide est de 70 °C.
Sa durabilité mécanique est d’un million de cycles de manœuvres, avec une pression minimale de rupture de 30 bars (435 psi). Les plages d’écart réalisable varient de 1 à 8,4 bars selon le réglage. Ce pressostat offre ainsi une solution fiable et robuste pour la régulation de pression dans les installations de plomberie et systèmes hydrauliques.
- tension : 230 V
- tension assignée d’isolement : Ui = 500
- tension assignée de tenue aux chocs : U imp = 6 kV
- type de contacts : 1 contact bipolaire 2 “NC”
- résistance entre bornes : < 25 mΩ
- marquage des bornes : selon CENELEC EN 50013
- protection contre les courts-circuits : cartouche fusible Am
- raccordement hydraulique : G 1/4 (femelle)
- raccordement électrique : 2 entrées de câble taraudées pour presse-étoupe 13
- plage de réglage du point haut : 1,3 à 12 bar (18,85 à 174 psi)
- type de pressostat : à membrane
- boîtier : polyamide chargé de fibre de verre
- éléments en contact avec le fluide : alliage de zinc chromé (fond), nitrile toilé (membrane)
- protections contre les chocs électriques : classe I
- degré de protection : IP 54
- positions de fonctionnement : toutes positions
- tenue aux vibrations : 3 gn (10 à 500 Hz)
- tenue aux chocs : 50 gn
- fréquence de fonctionnement : < 600 cycles man/h
- répétabilité : < 3,5 %
- température du fluide : 0 à 70 °C
- pression minimale de rupture : 30 bar (435 psi)
- durabilité mécanique : 1 million de cycles de manœuvres

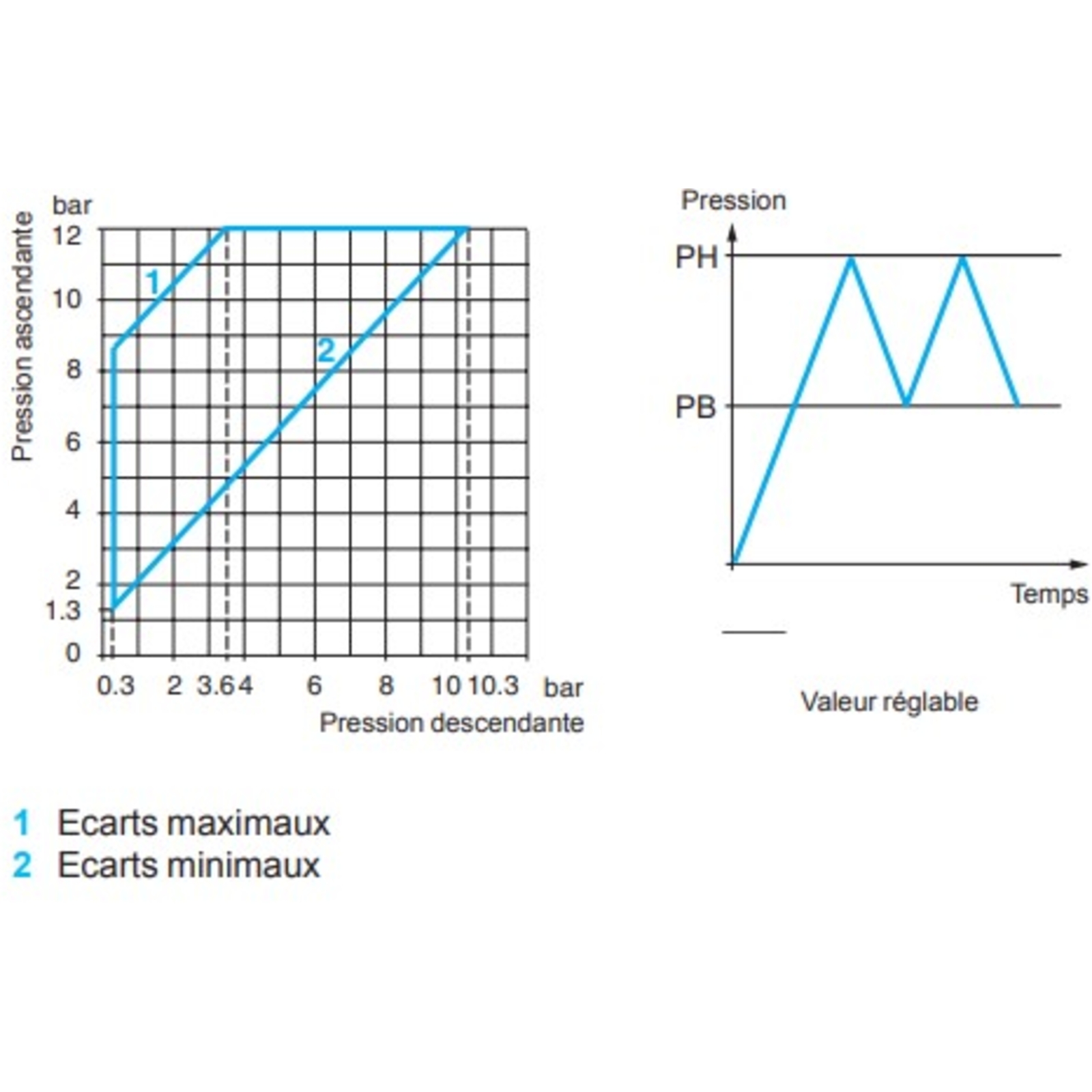

- écart réalisable (à soustraire à PH pour obtenir PB) mini en bas de plage : 1 bar (14,5 psi)
- écart réalisable mini en haut de plage : 1,7 bar (24,6 psi)
- écart réalisable maxi en haut de plage : 8,4 bar (121,8 psi)
- réglage de la pression haute (arrêt pompe) : 1,7 à 8,4 bar
Le pressostat peut fonctionner dans toutes les positions et se connecte hydrauliquement via un raccord femelle 1/4''. Il est destiné à être utilisé dans des systèmes où la pression du fluide varie entre 1,3 et 12 bars, avec un écart réglable entre les seuils de 1 à 8,4 bars selon le réglage choisi.
Dans le cas d'un fonctionnement non conforme, aucune procédure spécifique n'est indiquée dans les documents fournis.
Le résultat attendu est la régulation automatique de la pompe selon la pression, avec une fréquence de fonctionnement inférieure à 600 cycles par heure et une répétabilité inférieure à 3,5 %, assurant ainsi un contrôle stable et fiable de la pression dans le système.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle plage de pression ce pressostat peut-il contrôler ?
Le PRESSOSTAT 20A 1 - 12 BARS permet de contrôler la pression des fluides entre 1 et 12 bars, offrant ainsi une plage adaptée pour diverses applications en plomberie.
Quel type de connexion facilite l'installation de ce pressostat ?
Ce modèle dispose d'une connexion femelle de 1/4'', ce qui simplifie son raccordement dans les installations existantes.
Quelle tension électrique est requise pour le fonctionnement de ce pressostat ?
Le pressostat fonctionne sous une tension de 230 V, compatible avec les installations électriques standard.
Quelles sont les caractéristiques de durabilité de ce pressostat ?
Sa conception robuste assure une longue durée de vie, garantissant une fiabilité dans le temps même en conditions d'utilisation régulières.
Dans quels types de systèmes ce pressostat est-il adapté ?
Il est conçu pour être utilisé dans divers systèmes de plomberie, permettant un contrôle précis de la pression des fluides dans ces contextes.
