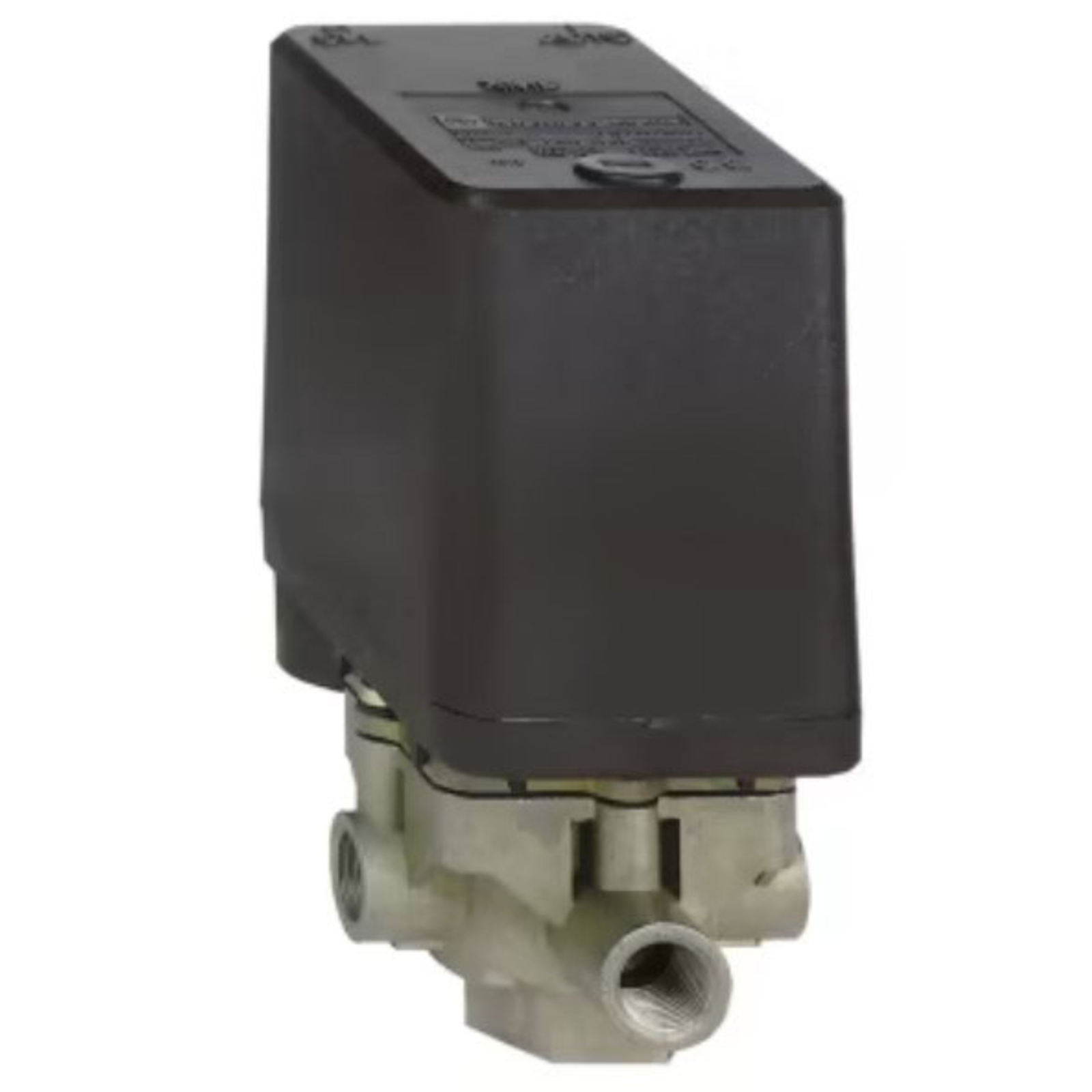

PRESSOSTAT XMP 25 BAR ECA RENSON - 818035
Référence : U003818035
Découvrez PRESSOSTAT XMP 25 BAR ECA RENSON - 818035 disponible à l'achat
- Contrôle précis de pression avec plage réglable jusqu’à 25 bar
- Compatible air, eau douce et eau de mer jusqu’à 70 °C
- Construction robuste avec membrane et alliage zinc chromé
- Installation possible dans toutes les positions et IP54
- Endurance mécanique garantie pour 1 000 000 cycles
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le pressostat XMP 25 BAR ECA RENSON - 818035 est un dispositif de contrôle de pression conçu pour des applications avec des fluides tels que l'air, l'eau douce et l'eau de mer, dans une plage de température de 0 à 70 °C.
Ce pressostat dispose d’un capteur de pression calibré à 25 bar et offre un écart réglable sur deux seuils, permettant une grande flexibilité d’utilisation.
Le raccordement hydraulique s’effectue via un filetage G 1/4 F.
Il est équipé de deux entrées filetées pour presse-étoupe Pg 13,5, facilitant le passage des câbles.
Le raccordement électrique se fait par des borniers à vis-étrier, adaptés à des câbles d’un minimum de 2 x 4 mm².
Les contacts sont de type « O » à action brusque, adaptés aux circuits de puissance.
Les dimensions du pressostat sont les suivantes : 126 mm de hauteur, 57 mm de largeur et 98 mm de profondeur.
Sur le plan technique, il offre une plage de réglage du paramètre inférieur allant de 0,1 à 20,5 bar, et une plage de réglage du point haut de 3,5 à 25 bar.
Le différentiel minimum possible est de 3,4 bar en faible réglage et de 4,5 bar en fort réglage, avec un écart maximum réalisable en haut de plage de 20 bar.
La pression de rupture est de 100 bar, garantissant une robustesse importante.
Le pressostat utilise une membrane comme actionneur de pression.
La matière en contact avec le fluide est un alliage de zinc chromé, avec une toile recouverte de nitrile pour assurer l’étanchéité.
Le coffret est fabriqué en polyamide imprégné de fibres de verre, offrant solidité et résistance.
Le dispositif peut être monté dans toutes les positions, avec une vitesse de commande maximale de 10 cycles par minute.
La précision de répétition est de 3,5 %.
La tension d’isolement est de 500 V et la tension assignée de tenue aux chocs est de 6 kV.
La résistance maximale entre bornes atteint 25 MΩ.
L’endurance mécanique est assurée pour un million de cycles.
Le réglage s’effectue par écrou.
Le pressostat présente une bonne tenue aux vibrations (3 gn dans la plage de fréquences 10 à 500 Hz) et aux chocs mécaniques (50 gn).
Il bénéficie d’une classe de protection contre les chocs électriques de Classe I et d’un degré de protection IP54, garantissant une protection contre la poussière et les éclaboussures d’eau.

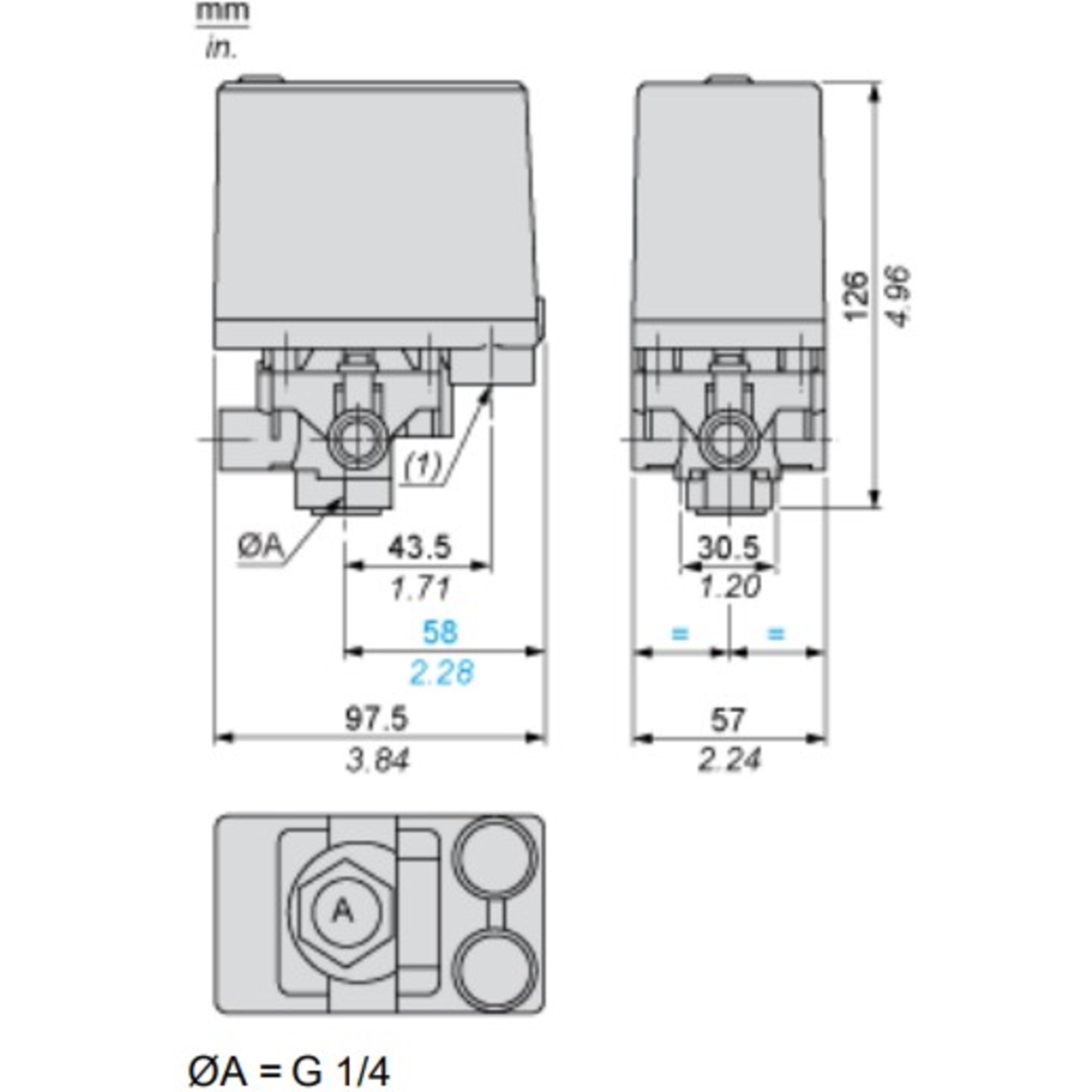

Les dimensions précises et le schéma de montage sont disponibles, avec un diamètre de raccordement hydraulique correspondant à un filetage G 1/4.
Ce pressostat est adapté pour des applications nécessitant un contrôle fiable et précis de la pression dans des circuits utilisant de l’air ou de l’eau, avec une robustesse et une longévité assurées par ses caractéristiques techniques avancées.
Le raccordement hydraulique s’effectue via un filetage G 1/4 F. Le pressostat dispose de deux entrées filetées pour presse-étoupe Pg 13,5 facilitant le passage des câbles. Le raccordement électrique se fait par des borniers à vis-étrier, adaptés à des câbles d’un minimum de 2 x 4 mm². Les contacts sont de type « O » à action brusque, conçus pour des circuits de puissance.
Ses dimensions sont de 126 mm de hauteur, 57 mm de largeur et 98 mm de profondeur. La plage de réglage du paramètre inférieur va de 0,1 à 20,5 bar, tandis que la plage de réglage du point haut s’étend de 3,5 à 25 bar. Le différentiel minimum possible est de 3,4 bar en faible réglage et de 4,5 bar en fort réglage, avec un écart maximum réalisable en haut de plage de 20 bar. La pression de rupture atteint 100 bar, assurant une robustesse importante.
Le pressostat utilise une membrane comme actionneur de pression. La matière en contact avec le fluide est un alliage de zinc chromé, associé à une toile recouverte de nitrile pour garantir l’étanchéité. Le coffret est fabriqué en polyamide imprégné de fibres de verre, offrant solidité et résistance.
Ce dispositif peut être monté dans toutes les positions et supporte une vitesse de commande maximale de 10 cycles par minute. Il présente une précision de répétition de 3,5 %. La tension d’isolement est de 500 V, avec une tension assignée de tenue aux chocs de 6 kV et une résistance maximale entre bornes de 25 MΩ. L’endurance mécanique est assurée pour un million de cycles, avec un réglage effectué par écrou.
Le pressostat bénéficie d’une bonne tenue aux vibrations (3 gn dans la plage de fréquences 10 à 500 Hz) et aux chocs mécaniques (50 gn). Il est classé en protection contre les chocs électriques de Classe I et possède un degré de protection IP54, garantissant une protection contre la poussière et les éclaboussures d’eau.
Les dimensions précises et le schéma de montage confirment un diamètre de raccordement hydraulique correspondant à un filetage G 1/4. Ce pressostat est conçu pour un contrôle fiable et précis de la pression dans des circuits utilisant de l’air ou de l’eau, avec une robustesse et une longévité assurées par ses caractéristiques techniques avancées.
- profondeur : 98 mm
- largeur : 57 mm
- hauteur : 126 mm
- pression de rupture : 100 bar
- plage réglage d'un paramètre inférieur : 0,1…20,5 bar
- plage réglage point haut : 3,5…25 bar
- minimum différentiel possible à faible réglage : 3,4 bar
- minimum différentiel possible à fort réglage : 4,5 bar
- écart maxi réalisable en haut de plage : 20 bar
- type de raccordement hydraulique : G 1/4 F
- fluide contrôlé : air (0…70 °C), eau douce (0…70 °C), eau de mer (0…70 °C)
- entrée de câble : 2 entrées filetées pour presse-étoupe Pg 13,5
- description des contacts : 2 "O" à action brusque
- raccordement électrique : borniers à vis-étrier, capacité de serrage minimum 2 x 4 mm²
- type de circuit : circuit de puissance
- type d'écart : différentiel réglable
- type de bornier : 4 bornes
- actionneur pression : membrane
- matière en contact avec le fluide : alliage zinc chromé
- toile recouverte de nitrile
- matière du coffret : polyamide imprégné de fibres de verre
- position de montage : toutes positions
- vitesse de commande maximale : 10 cycles par minute
- précision de répétition : 3,5 %
- tension d'isolement : 500 V
- tension assignée de tenue aux chocs : 6 kV
- résistance maximale entre bornes : 25 MΩ
- endurance mécanique : 1 000 000 cycles
- réglage : écrou
- tenue aux vibrations : 3 gn (10…500 Hz)
- tenue aux chocs mécaniques : 50 gn
- classe de protection contre les chocs électriques : classe I
- degré de protection : IP54
- référence fournisseur : 818035
- marque : renson
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la plage de pression réglable de ce pressostat ?
Le pressostat XMP 25 BAR ECA RENSON permet un réglage du paramètre inférieur entre 0,1 et 20,5 bar, et un réglage du point haut entre 3,5 et 25 bar. Le différentiel réglable offre un écart minimum de 3,4 bar en faible réglage et de 4,5 bar en fort réglage, avec un écart maximum réalisable en haut de plage de 20 bar.
À quels types de fluides ce pressostat peut-il être raccordé ?
Ce pressostat est compatible avec des fluides tels que l'air, l'eau douce et l'eau de mer, dans une plage de température allant de 0 à 70 °C.
Quelles sont les dimensions et le type de raccordement hydraulique du pressostat ?
Les dimensions du pressostat sont de 126 mm de hauteur, 57 mm de largeur et 98 mm de profondeur. Le raccordement hydraulique se fait par un filetage G 1/4 femelle.
Quels sont les types de contacts et le raccordement électrique disponibles sur ce pressostat ?
Le pressostat est équipé de deux contacts de type « O » à action brusque, adaptés aux circuits de puissance. Le raccordement électrique s’effectue par des borniers à vis-étrier, conçus pour des câbles d’un minimum de 2 x 4 mm².
Quelles sont les caractéristiques de robustesse et de protection de ce pressostat ?
Le pressostat supporte une pression de rupture de 100 bar, une endurance mécanique d’un million de cycles et une vitesse maximale de commande de 10 cycles par minute. Il offre une protection IP54 contre la poussière et les éclaboussures, une tenue aux vibrations de 3 gn (10 à 500 Hz) et aux chocs mécaniques de 50 gn.
Comment se fait le réglage de la pression sur ce pressostat ?
Le réglage s’effectue par un écrou, permettant d’ajuster précisément les seuils de pression selon les besoins de l’application.
