RADIO BOX 1CH-ALIM 230VAC 16A + TELECOMMANDE PORTEE 20 MT - RENSON - 811224
Référence : U003811224
Découvrez RADIO BOX 1CH-ALIM 230VAC 16A + TELECOMMANDE PORTEE 20 MT - RENSON - 811224 disponible à l'achat
- Boîtier de commande monophasé 230V pour gestion à distance
- Intégration d'une télécommande avec portée de 20 mètres
- Contacteur de puissance de 16 ampères pour équipements variés
- Protection dédiée de 6 ampères pour plus de sécurité
- Conception compacte et robuste pour une utilisation facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

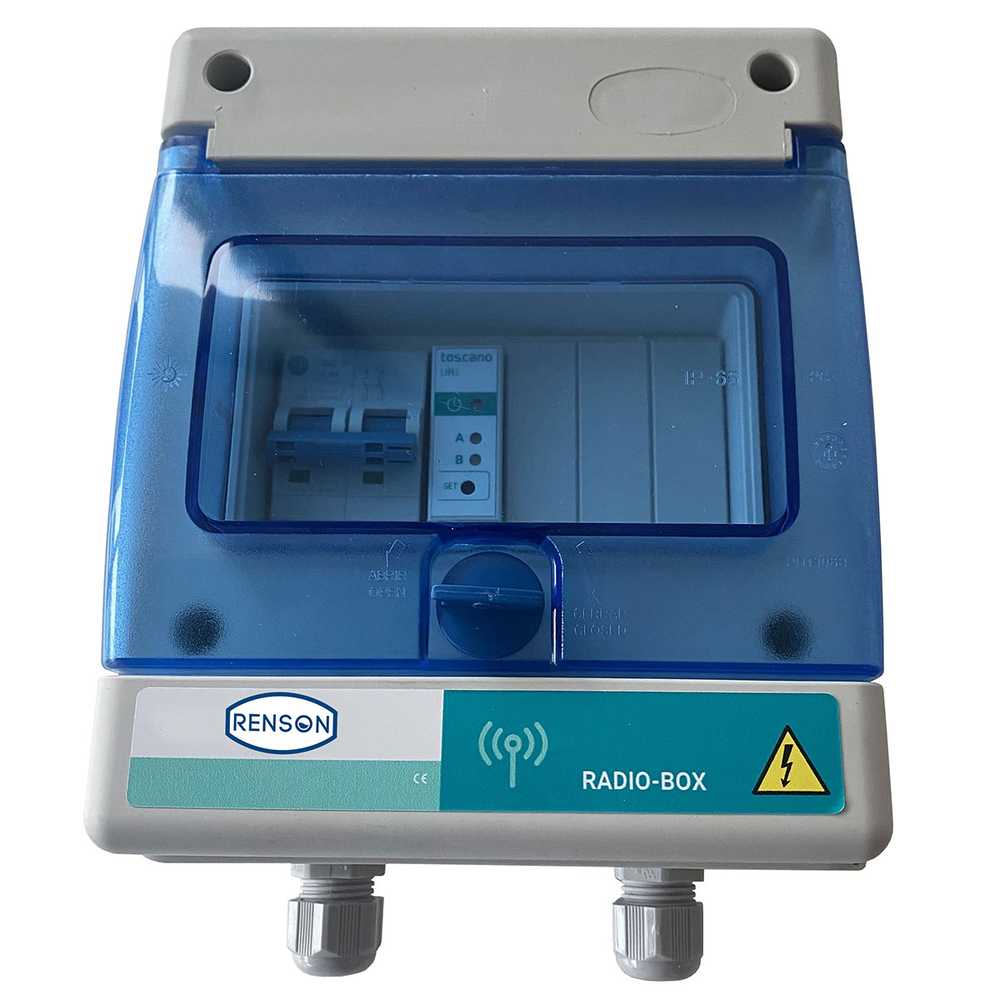

Le Radio Box 1CH-ALIM 230VAC 16A de RENSON est un boîtier de commande monophasé conçu pour la gestion à distance sécurisée d’équipements électriques.
Ce dispositif intègre une télécommande avec une portée maximale de 20 mètres, offrant ainsi un contrôle pratique sans déplacement direct.
Il est équipé d’un contacteur de puissance supportant jusqu’à 16 ampères, adapté à divers équipements.
Un relais thermique réglable permet une protection ajustable de 0 à 13 ampères.
Une protection dédiée de 6 ampères est également intégrée pour assurer la sécurité du système radio.
L’intensité maximale supportée par le Radio Box est de 13 ampères.
Le boîtier est compact et robuste, avec un coffret étanche conforme à la norme IP55, équipé d’une porte transparente facilitant l’accès et la visibilité.
Il est fabriqué en PVC avec une peinture poudre structurée de couleur RAL9003.
Les dimensions du coffret sont de 160 x 200 x 110 mm.
Le montage s’effectue de manière murale, avec une serrure à verrou et cylindre pour une sécurité renforcée.
Techniquement, le Radio Box fonctionne sous une tension monophasée de 230 V, avec une intensité maximale de 13 A.
Le contacteur de puissance est dimensionné pour 16 A.
Le relais thermique est réglable entre 0 et 13 A, permettant d’adapter la protection selon l’équipement piloté.
La protection 6 A dédiée garantit la sécurité du circuit radio.
La télécommande fonctionne avec une pile alcaline 12 V type 27A et opère sur une fréquence de 433 MHz.
Sa puissance de transmission est de 10 mW, assurant une portée effective jusqu’à 20-25 mètres.
La température de fonctionnement du système radio est comprise entre -10ºC et +60ºC.
Le boîtier est simple à installer et à utiliser.
Il intègre des voyants LED pour indiquer la présence de tension et l’état des canaux radio.
Le dispositif est conçu pour une utilisation fiable et sécurisée, notamment dans la commande à distance de moteurs monophasés jusqu’à 0,75 kW / 6 A.
Les schémas électriques fournis illustrent les raccordements nécessaires pour l’intégration dans une installation électrique monophasée.
Le Radio Box est conforme aux normes IEC 61439-1 et IEC 61439-2, et bénéficie d’un indice de protection IP55, garantissant une bonne résistance aux environnements extérieurs.
En résumé, le RADIO BOX 1CH-ALIM 230VAC 16A + TELECOMMANDE PORTEE 20 MT est un boîtier de commande radio performant, compact et sécurisé, idéal pour la gestion à distance d’équipements électriques monophasés avec une installation simple et une portée radio efficace.
Pour l’utilisation, il faut installer le boîtier dans un environnement adapté (étanche avec indice de protection IP55) et raccorder l’alimentation électrique 230 V monophasé. La télécommande permet d’actionner le contacteur de puissance intégré (16 A) et de régler le relais thermique (de 0 à 13 A) selon les besoins.
En cas de réglage du relais thermique, il faut tourner la molette de réglage à fond vers la droite avant la mise sous tension, puis ajuster lentement jusqu’à ce que le voyant de surintensité s’éteigne, ce qui indique le seuil de protection réglé. Si une surintensité est détectée, le dispositif coupe l’alimentation électrique au bout de 7 secondes, et le voyant LED rouge s’éteint. La réinitialisation s’effectue en coupant puis remettant l’alimentation électrique.
Le système est prévu pour un usage avec une intensité maximale de 13 ampères. Le contrôle à distance via la télécommande facilite la gestion des équipements électriques dans des contextes où un accès direct est peu pratique.
En cas de dysfonctionnement lié à la télécommande, il est possible de mémoriser ou supprimer les télécommandes via une procédure de réglage impliquant les boutons SET, A et B.
Ainsi, l’utilisateur peut commander et protéger un moteur monophasé ou un équipement électrique en utilisant le boîtier et sa télécommande dans un rayon d’action de 20 mètres, avec une protection contre les surintensités réglable et une coupure automatique en cas de dépassement.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la portée de la télécommande intégrée au Radio Box ?
La télécommande du Radio Box offre une portée de 20 mètres, ce qui permet un contrôle à distance sans nécessité de déplacement direct jusqu’au boîtier.
Quelle est la capacité maximale en ampères du contacteur de puissance ?
Le contacteur de puissance est conçu pour supporter une intensité maximale de 16 ampères, adaptée à une large gamme d’équipements électriques monophasés.
Comment la sécurité électrique est-elle assurée sur ce boîtier de commande ?
Le Radio Box intègre une protection dédiée de 6 ampères ainsi qu’un relais thermique réglable de 0 à 13 ampères, garantissant une protection adaptée des circuits pilotés.
Quels sont les avantages de la conception du Radio Box pour une utilisation sur chantier ?
Le boîtier présente un format compact et robuste, facilitant son installation et son utilisation dans des environnements professionnels exigeants.
Quelles sont les caractéristiques électriques principales du Radio Box ?
Il s’agit d’un boîtier monophasé alimenté en 230 V, avec une intensité maximale de 13 ampères pour le relais thermique et une capacité de contacteur à 16 ampères.
