ROBINET FLOTTEUR LAITON COMPLET MALE 1'' - RENSON - 369352
Référence : U003369352
Découvrez ROBINET FLOTTEUR LAITON COMPLET MALE 1'' - RENSON - 369352 disponible à l'achat
- Fabriqué en laiton de haute qualité
- Facile à installer et à utiliser
- Conçu pour assurer une étanchéité parfaite
- Idéal pour les systèmes de plomberie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

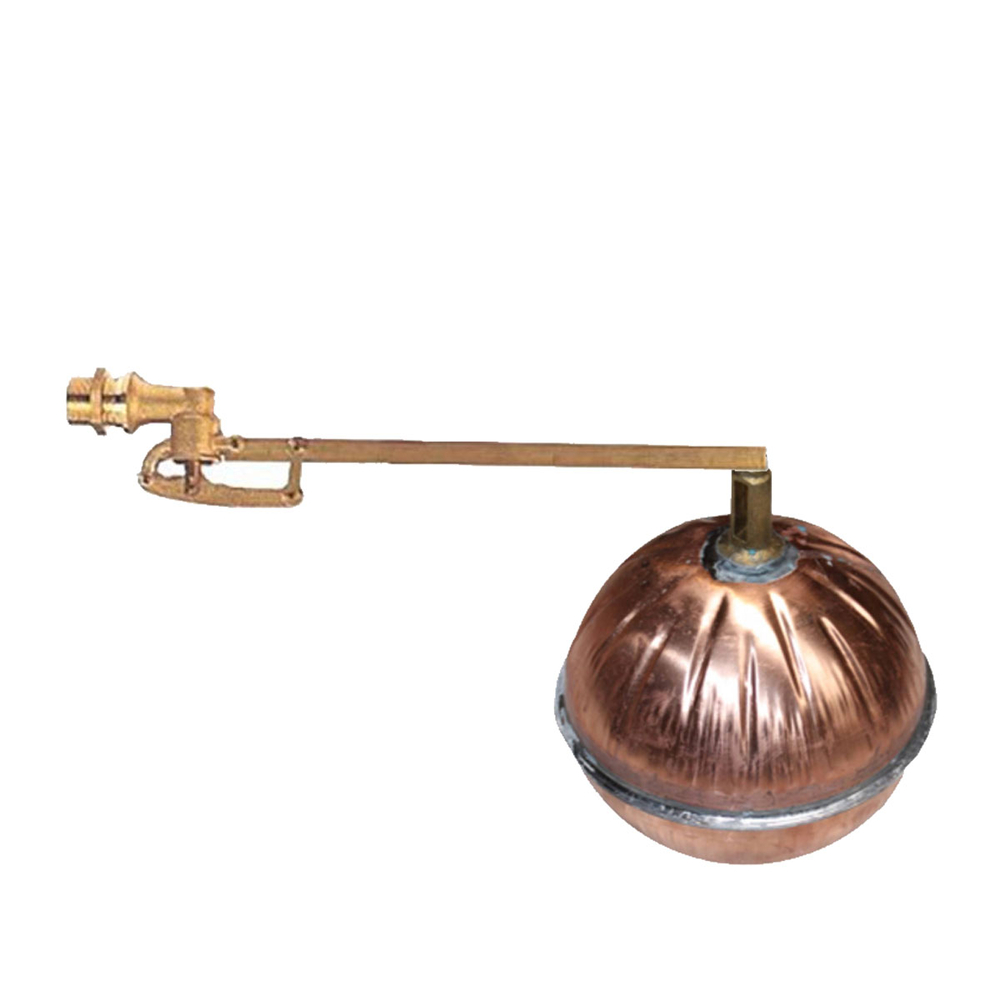

Découvrez le robinet flotteur en laiton complet mâle 1'' de la marque RENSON, modèle 369352.
Ce robinet est conçu pour les réseaux d'adduction et de distribution d'eau.
Il s’installe sur une conduite d’alimentation d’un réservoir, en position haute et horizontale, afin de garantir un remplissage à un niveau pratiquement constant.
Le corps du robinet est fabriqué en laiton CB 753S, avec un écrou en laiton CW614N et un joint d’étanchéité en N.B.R.
Les goupilles de maintien sont en laiton CW 508L.
Le flotteur est composé d’un porte-boule en laiton CW508L conforme à la norme UNI EN 12166, d’une vis de fixation en laiton CW754N UNI EN 1982, et d’un corps en cuivre Cu-DHP UNI EN 1652, soudé avec un alliage d’étain Pb-Sn.
Les dimensions du robinet sont les suivantes :
- Diamètre nominal (DN) : 1’’
- Dimension A : 35 mm
- Dimension B : 54 mm
- Dimension C : 320 mm
- Poids : 495 grammes
Les dimensions techniques du flotteur sont :
- Dimension A : 5,5 mm
- Dimension B : 20 mm
- Dimension C : 120 mm
- Dimension D : 155 mm
Le robinet flotteur supporte une pression de fonctionnement admissible jusqu’à 5 Bars.
La température maximale du fluide est de 60°C.
En termes de performances, le débit varie selon la pression :
- 3,20 m³/h à 2 bars
- 4,60 m³/h à 4 bars
- 5,20 m³/h à 5 bars
Pour le montage, il est important de s’assurer que les parties de la tuyauterie soient propres et sans impuretés.
Le taraudage recevant le robinet doit être vérifié.
L’alignement parfait des parties amont et aval doit être respecté pour éviter toute contrainte mécanique sur le robinet.
L’encombrement entre tuyauteries et robinet doit être correct, car les dilatations ou rétractations peuvent affecter le fonctionnement et l’étanchéité.
L’étanchéité sur la partie mâle du robinet doit être réalisée avec du ruban PTFE, un adhésif ou des joints neufs en fibre ou caoutchouc ; la filasse est proscrite.
L’utilisation de clés adaptées est recommandée pour éviter toute déformation, les clés à griffe sont interdites.
Le serrage du corps au montage ne doit pas dépasser un couple de 30 Nm.
Il est interdit d’utiliser les orifices du corps du robinet pour orienter ou serrer celui-ci.
Il faut s’assurer qu’aucun obstacle ne gêne la fermeture du robinet lors de la remontée du flotteur.
Le flotteur doit être positionné au diamètre adapté par le dessous et à l’extrémité de la tige du robinet.
Les flotteurs en cuivre, bien que fragiles, peuvent présenter des bosses ou coups sans nuire au bon fonctionnement de l’ensemble.
Ce robinet flotteur en laiton complet mâle 1'' allie durabilité, fiabilité et facilité d’installation.
Il est idéal pour assurer un fonctionnement optimal et une étanchéité parfaite dans vos systèmes de plomberie.
Ce robinet fileté est équipé d'une boule en cuivre de diamètre 120 mm. Il supporte une pression de fonctionnement maximale de 5 bars et une température de fluide jusqu'à 60°C.
La construction du robinet comprend un corps en laiton CB 753S, un écrou en laiton CW614N, un joint d’étanchéité en N.B.R, ainsi que des goupilles de maintien en laiton CW 508L. Ses dimensions sont les suivantes : diamètre nominal (DN) 1'', dimension A 35 mm, dimension B 54 mm, dimension C 320 mm, avec un poids de 495 grammes.
Le flotteur est composé d’un porte-boule en laiton CW508L conforme à la norme UNI EN 12166, d’une vis de fixation en laiton CW754N selon la norme UNI EN 1982, d’un corps en cuivre Cu-DHP conforme à la norme UNI EN 1652, et d’une soudure en alliage d’étain Pb-Sn. Ses dimensions techniques sont : A = 5,5 mm, B = 20 mm, C = 120 mm, D = 155 mm.
Les performances de débit sont de 3,20 m³/h à 2 bars, 4,60 m³/h à 4 bars, et 5,20 m³/h à 5 bars.
Pour le montage, il est recommandé de s’assurer que la tuyauterie soit propre et sans impuretés, de vérifier l’état du taraudage, et d’aligner parfaitement les parties amont et aval pour éviter toute contrainte mécanique. L’étanchéité doit être réalisée avec du ruban PTFE, un adhésif, ou des joints neufs en fibre ou caoutchouc, la filasse étant proscrite. L’utilisation de clés adaptées est nécessaire pour éviter toute déformation, avec un couple de serrage maximal de 30 Nm. Il faut éviter d’utiliser les orifices du corps du robinet pour orienter ou serrer celui-ci. Le flotteur doit être positionné au diamètre adapté à l’extrémité de la tige du robinet, en respectant les diamètres indiqués. Les flotteurs en cuivre, bien que fragiles, tolèrent les bosses ou coups sans altérer le bon fonctionnement de l’ensemble.
Ce robinet flotteur allie durabilité, fiabilité et facilité d’installation pour garantir un fonctionnement optimal des installations de plomberie.
- modèle : accessoire
- dn : 1’’
- corps en laiton cb 753s
- écrou en laiton cw614n
- joint d’étanchéité en n.b.r
- goupilles de maintien en laiton cw 508l
- dimension a : 35 mm
- dimension b : 54 mm
- dimension c : 320 mm
- poids : 495 gr
- porte-boule en laiton cw508l uni en 12166
- vis de fixation en laiton cw754n uni en 1982
- corps en cuivre cu-dhp uni en 1652
- soudure en alliage d’étain pb-sn
- dimension flotteur a : 5,5 mm
- dimension flotteur b : 20 mm
- dimension flotteur c : 120 mm
- dimension flotteur d : 155 mm
- pression de fonctionnement admissible : 5 bars
- température du fluide : 60°C maximum
- débit à 2 bars : 3,20 m3/h
- débit à 4 bars : 4,60 m3/h
- débit à 5 bars : 5,20 m3/h
- référence fournisseur : 369352
- marque produit : renson
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la matière principale de ce robinet flotteur et quels en sont les avantages ?
Ce robinet flotteur est fabriqué en laiton de haute qualité, garantissant une bonne durabilité et une étanchéité parfaite, essentielle pour les systèmes de plomberie.
Quelle est la taille et le type de raccordement de ce robinet flotteur ?
Le modèle dispose d’un raccord mâle de diamètre nominal 1 pouce, adapté aux installations standard nécessitant ce type de connexion.
Comment ce robinet flotteur facilite-t-il l'installation et l'utilisation ?
Sa conception complète et sa fabrication en laiton permettent une mise en œuvre simple et rapide, tout en assurant une utilisation fiable dans le temps.
Pour quels types de systèmes ce robinet flotteur est-il conçu ?
Il est destiné aux systèmes de plomberie, où il joue un rôle clé dans la gestion du niveau d'eau grâce à son mécanisme de flotteur intégré.
