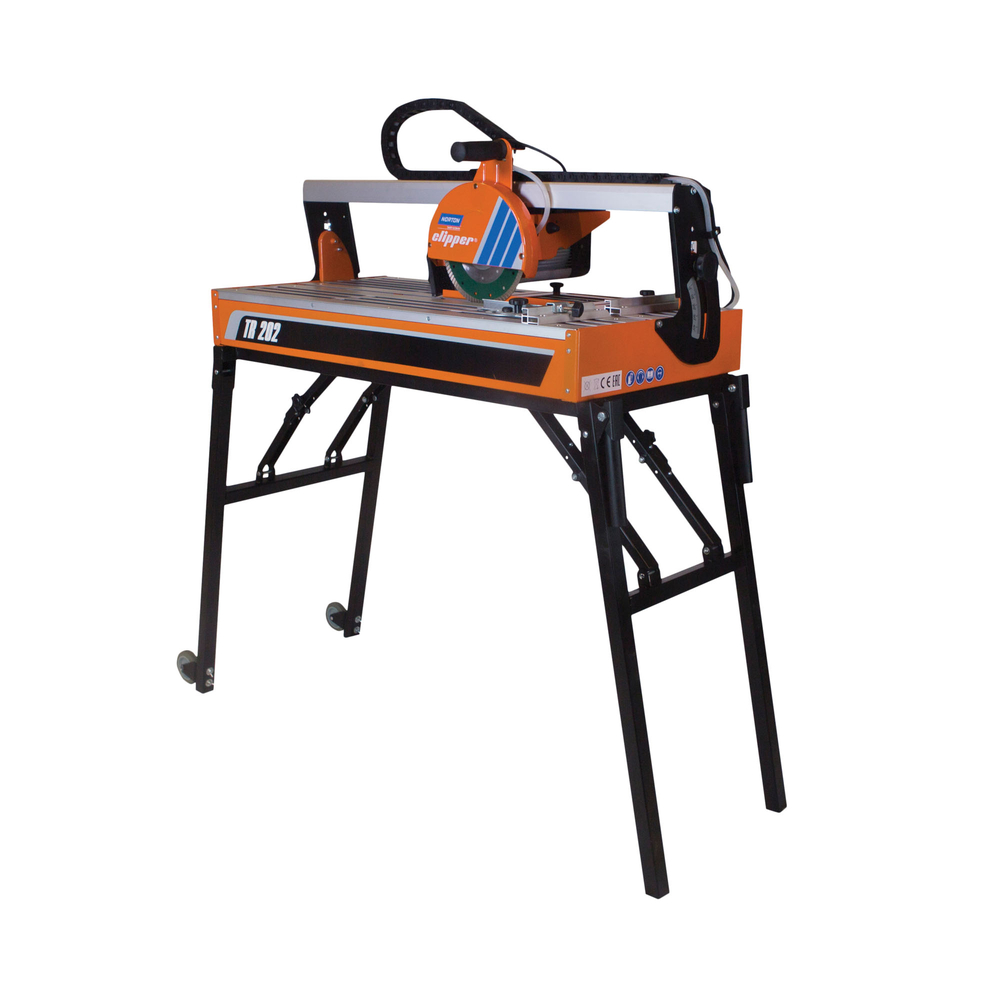

La Scie de carrelage sur table NORTON TR202E Ø200 mm 900 W est un outil professionnel conçu pour la découpe précise et efficace de carreaux, notamment en grès cérame.
Cette machine est équipée d’un moteur puissant de 900 W fonctionnant sous une tension de 230 V monophasé. Elle permet une longueur de coupe maximale de 650 mm, idéale pour les carreaux de dimensions courantes telles que 60x60 cm et même en diagonale pour des carreaux de 40x40 cm. La tête de coupe est inclinable de 0 à 45°, offrant la possibilité de réaliser des coupes droites ou en biseau selon les besoins.

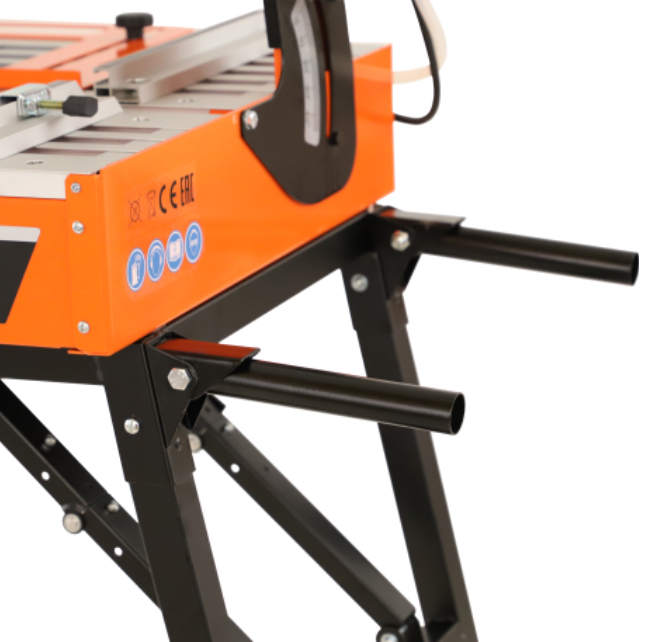

Les dimensions compactes de la machine sont de 930 x 470 x 1200 mm, avec un poids de 35 kg, ce qui facilite son transport et son rangement. Les pieds pliants et les roues intégrées renforcent cette mobilité et permettent une installation rapide sur chantier. Le châssis métallique robuste assure la rigidité et la durabilité de l’outil.

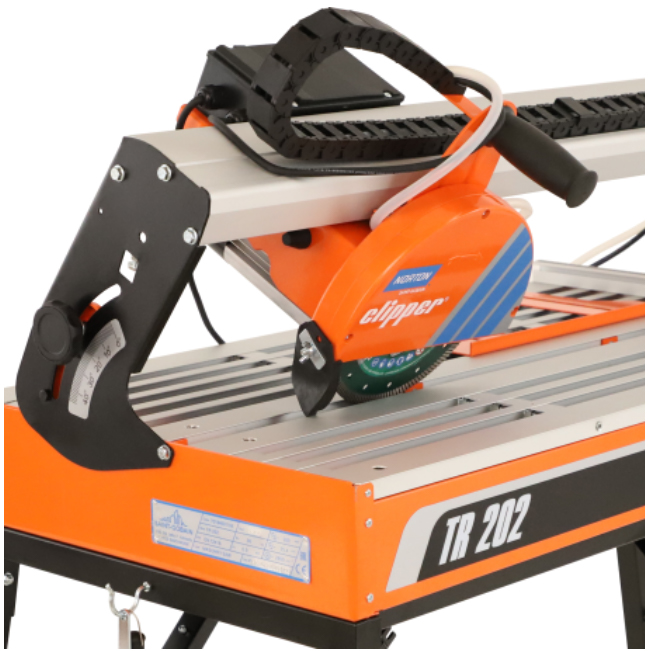

La scie est dotée d’un bac à eau amovible avec bouchon de vidange, facilitant le nettoyage et l’entretien. Le guide de coupe est bloqué rapidement pour un réglage précis et une coupe de haute qualité. La vitesse maximale de rotation du disque est de 2950 tours par minute, garantissant une performance optimale.
Un disque diamant EXTREME CERAM TURBO (diamètre 200 mm, alésage 25,4 mm) est fourni avec la machine, spécialement conçu pour assurer des coupes nettes et précises sur matériaux céramiques.
Les vibrations transmises aux mains sont inférieures à 2,5 m/s², et la pression sonore est de 72 dB(A), assurant un confort d’utilisation.
Cette scie de carrelage est particulièrement adaptée aux petits et moyens chantiers ainsi qu’aux projets résidentiels, grâce à sa robustesse, sa précision et sa facilité d’utilisation. Elle combine puissance, mobilité et ergonomie pour répondre aux exigences des professionnels du bâtiment.
Pour garantir une longévité optimale et des performances constantes, il est recommandé de maintenir le bac à eau propre et de vérifier régulièrement l’état du disque diamant.
En résumé, la NORTON TR202E est une scie de carrelage performante, compacte et pratique, idéale pour des coupes précises allant jusqu’à 15 mm d’épaisseur, avec une capacité de coupe en longueur jusqu’à 650 mm et une tête inclinable pour des coupes en biseau de 0 à 45°.
Guide d'utilisation
La scie de carrelage TR 202 s’utilise en positionnant la machine sur un sol plat et stable, avec un espace dégagé d’environ 1,5 m devant et 2 m autour pour permettre un usage et un entretien sécurisés. L’utilisateur place la pièce à couper sur la table, la maintenant fermement contre les butées, puis commande la tête de coupe avec une main tout en tenant le carrelage de l’autre main, en veillant à ne pas approcher les mains de la zone de coupe.
Le principe d’utilisation repose sur une coupe à l’eau, nécessitant un remplissage suffisant du bac à eau pour assurer le refroidissement du disque diamanté monté sur la machine. La pompe immergée distribue l’eau sur la lame pendant la coupe, évitant ainsi la surchauffe et la dégradation prématurée du disque. Le disque doit être monté en respectant le sens de rotation indiqué sur le carter.

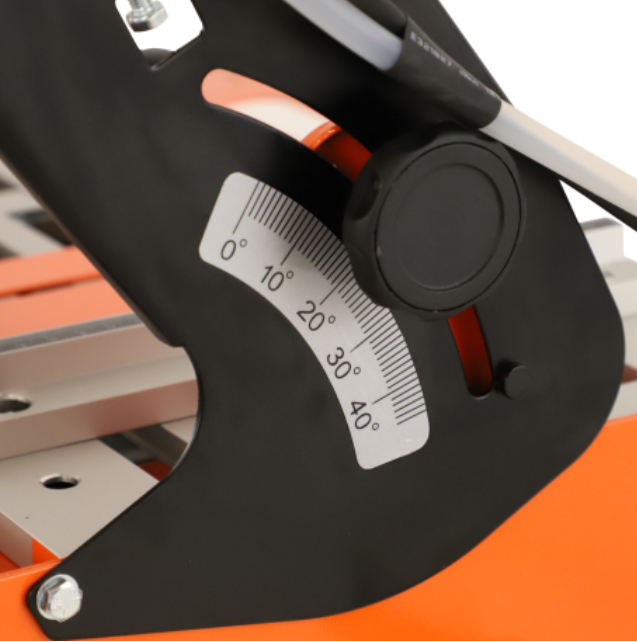

Avant toute utilisation, la machine doit être connectée à une source électrique conforme, et la mise à la terre doit être assurée. La mise en route se fait par le bouton vert, l’arrêt par le bouton rouge qui sert aussi d’arrêt d’urgence. La tête de coupe peut pivoter jusqu’à 45° pour réaliser des coupes en biseau.
L’usage est prévu exclusivement pour la coupe de carrelage à l’eau, avec des pièces pesant jusqu’à 15 kg et s’inscrivant dans un parallélépipède de dimensions maximales 650x650x15 mm. Le disque doit être un disque diamanté NORTON CLIPPER de 200 mm de diamètre. L’utilisateur doit veiller à ne pas forcer sur le moteur et à respecter la vitesse de coupe recommandée pour éviter les arrêts intempestifs.
En cas de fonctionnement non conforme, par exemple si la machine s’arrête sans raison apparente, il faut couper l’alimentation électrique et faire appel à un électricien qualifié. En cas d’arrêt du moteur pendant la coupe, cela peut être dû à une avance trop rapide, un disque émoussé ou inadapté, ou à un manque d’eau dans le bac. L’utilisateur doit alors ajuster la vitesse de coupe, affûter ou changer le disque, et vérifier l’alimentation en eau.
Pour obtenir un résultat optimal, il est important de maintenir le bac à eau propre et rempli, de vérifier régulièrement l’état du disque et des flasques, et de ne pas utiliser la machine en continu sans pauses. Le guide de coupe peut être ajusté latéralement ou en angle pour réaliser des coupes précises selon les besoins.
Enfin, la machine doit être nettoyée après chaque utilisation, en particulier la pompe à eau, le moteur, les flasques et le bac à eau, pour garantir un fonctionnement sûr et durable.
FAQ : Questions / Réponses :
Quelles sont les capacités de coupe de la scie de carrelage NORTON TR202E ?
La scie permet une longueur de coupe maximale de 650 mm, adaptée aux carreaux jusqu'à 60x60 cm. La hauteur de coupe maximale est de 15 mm à 0° et 10 mm à 45°. La tête de coupe est inclinable de 0 à 45° pour réaliser des coupes en biseau.
Comment est assurée la précision et la stabilité lors de la coupe ?
La tête de coupe est guidée par un rail pour un confort et une précision optimaux. Le châssis métallique robuste garantit la rigidité de l'ensemble, tandis que la table de travail de 810 x 470 mm offre une surface stable pour le positionnement des carreaux.
Quels sont les éléments facilitant le transport et la mise en place sur chantier ?
La machine pèse 35 kg et dispose de pieds pliants ainsi que de roues intégrées, ce qui facilite son transport et son rangement. Ses dimensions compactes (930 x 470 x 1200 mm en position de travail, 930 x 470 x 400 mm avec pieds repliés) permettent une bonne maniabilité sur chantier.
Quels dispositifs garantissent la sécurité et la conformité de la machine ?
La scie est conforme à la directive européenne « Machines » 2006/42/CE et à la norme EN 12418 relative à la sécurité des scies de chantier. Elle est équipée d’un carter de protection du disque, d’un arrêt d’urgence, et d’une mise à la terre obligatoire. Les pictogrammes de sécurité indiquent l’obligation de porter protections des mains, des yeux et des oreilles.
Comment se déroule l’entretien pour assurer la longévité et la performance ?
Il est recommandé de maintenir le bac à eau propre et rempli pour un refroidissement optimal du disque. Le disque diamant doit être vérifié régulièrement et remplacé ou affûté en cas d’usure. La machine doit être nettoyée après chaque utilisation, en particulier la pompe à eau, le moteur, les flasques de fixation et le bac.
Quels sont les critères techniques essentiels à vérifier pour choisir cette scie de carrelage ?
Il faut vérifier la puissance moteur (900 W sous 230 V), la capacité de coupe (longueur max 650 mm, hauteur max 15 mm), la vitesse de rotation du disque (2950 tr/min), la présence d’un système de refroidissement à eau avec bac amovible, ainsi que la conformité aux normes de sécurité (EN 12418). Le disque fourni doit être un disque diamanté de 200 mm adapté.
