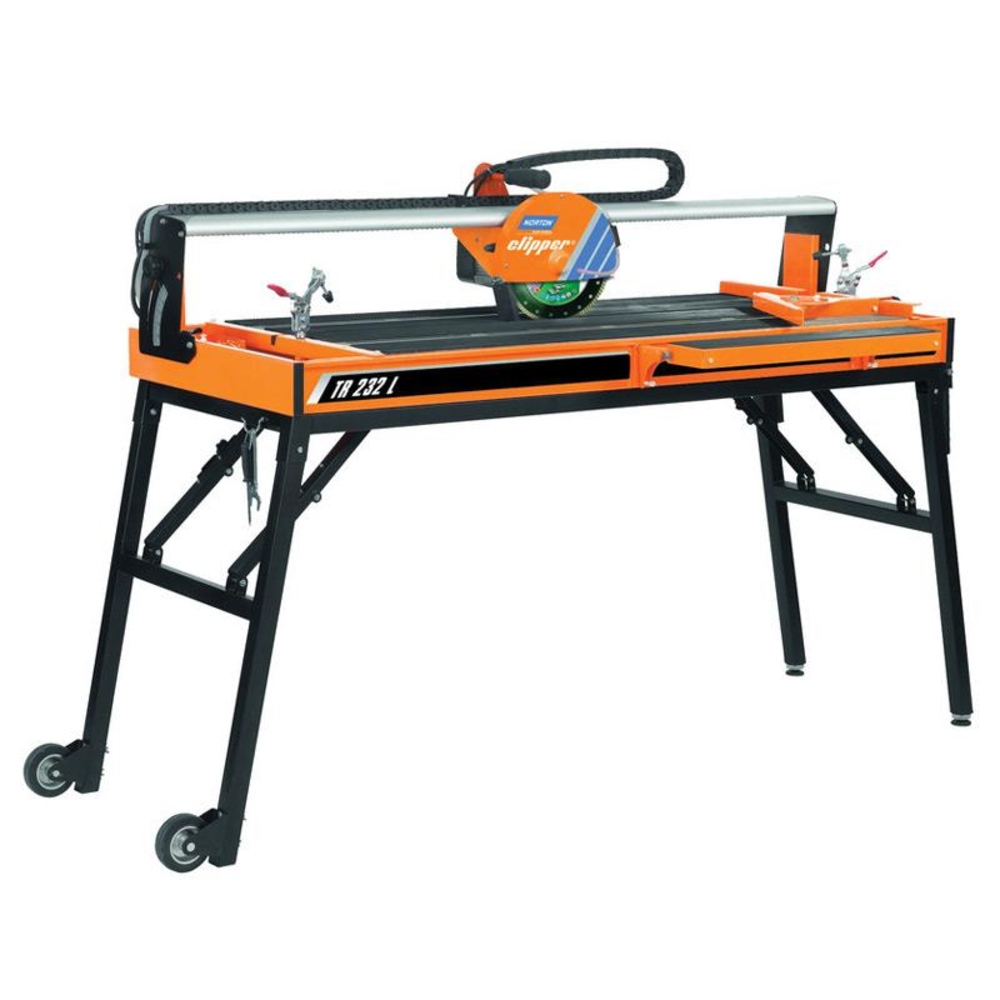

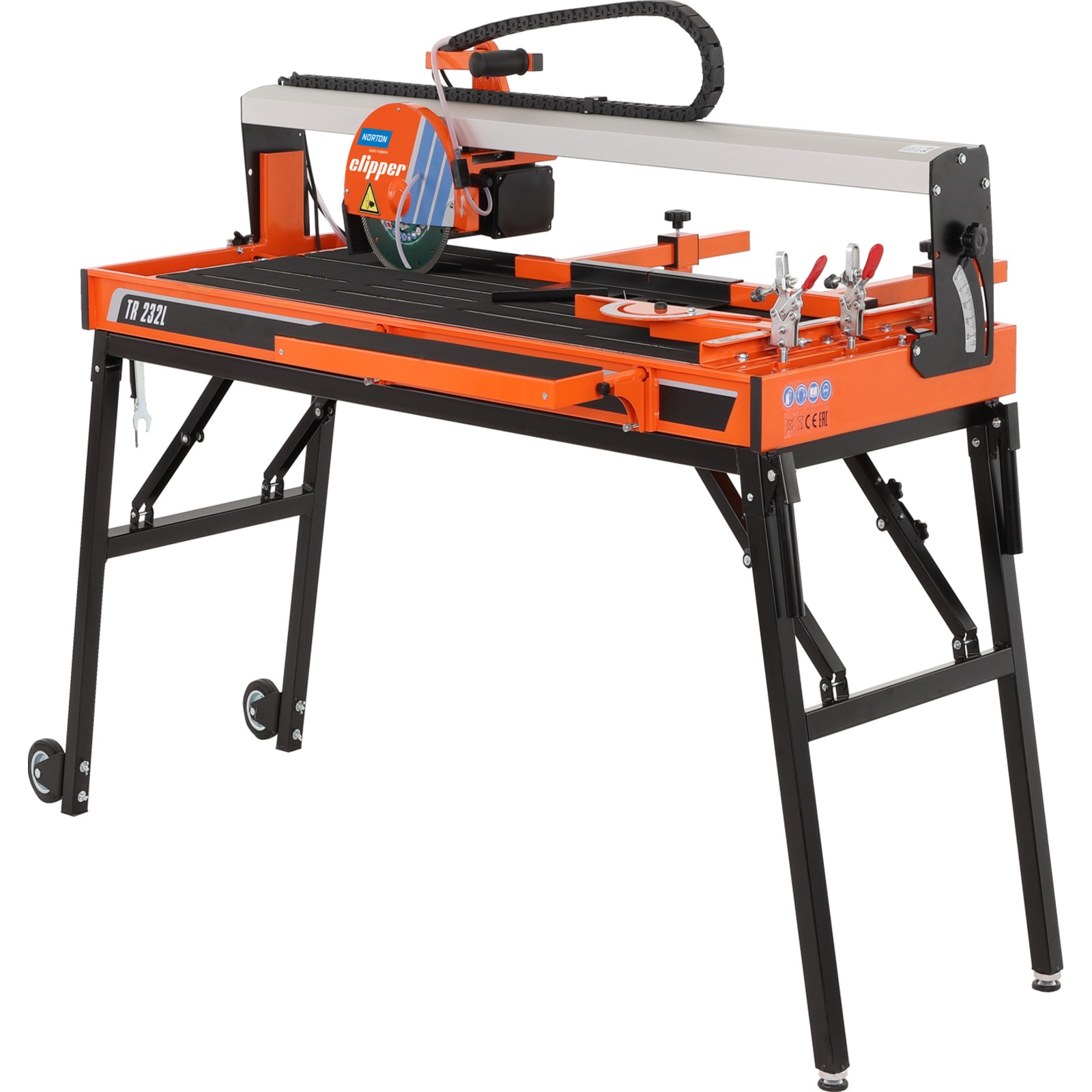

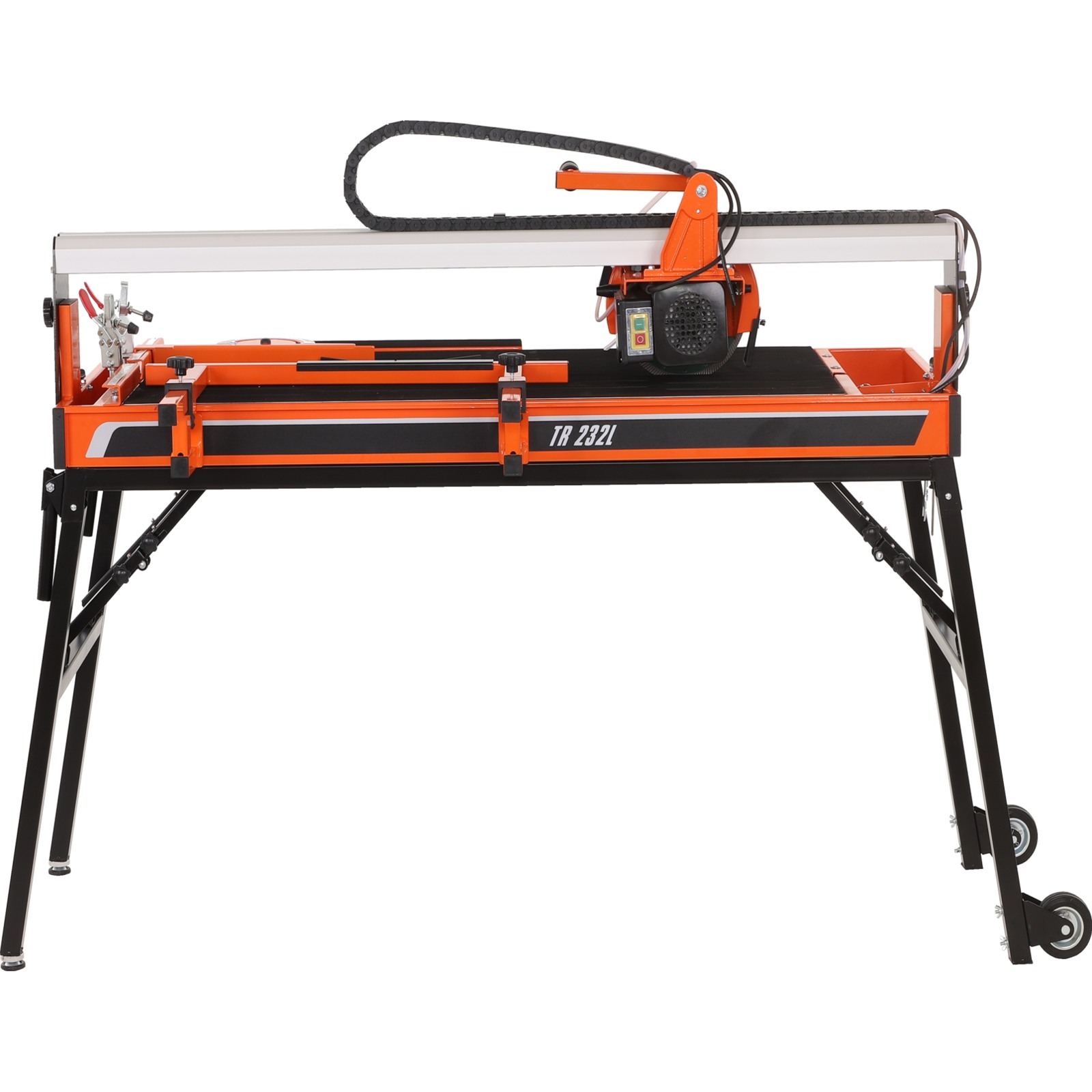

Scie de carrelage sur table NORTON Diam. 230 mm 1100 W TR 232 L 1200 mm -70184601103
Découvrez Scie de carrelage sur table NORTON Diam. 230 mm 1100 W TR 232 L 1200 mm -70184601103 disponible à l'achat
Les points clés
- Tête inclinable de 0 à 45° pour des coupes précises.
- Extension latérale intégrée pour un travail optimisé.
- Pliage facile des pieds et roues pour un transport aisée.
- Idéale pour des carrelages de grandes dimensions.
- Disque diamant inclus : Ø 230mm Extreme Ceram Turbo.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-29%
2 275,30 € TTC 1 896,08 € HT 3 223,33 € TTC Dont 2,65 € de’éco-participation
Comment demander un devis gratuit ?
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- tension / puissance : 230V 1~ / 1,1 kW
- fusible / générateur : 16A / 3 kVA
- diamètre x alésage : Ø 230 x 25,4 mm
- dimensions (LxLxH) : 1860 x 600 x 1175 mm
- tête inclinable : 0 - 45º
- poids : 72 kg
- max. épaisseur de coupe : 15 mm
- longueur de coupe maxi. : 1200 mm
- dimensions de la table : 1200 x 565 mm
- vitesse de l’outil maxi. : 2950 min-1
- vibrations mains-bras : < 2,5 m/s²
- puissance / pression sonore : 71 dB (A) / 79 dB (A)
Fiche produit
Notice de montage
Description
Découvrez la scie de carrelage sur table NORTON TR 232 L, un outil performant conçu pour la découpe précise et confortable des carrelages, même de grandes dimensions.
Cette scie électrique fonctionne sous une tension de 230V monophasé avec une puissance de 1100 W.
Elle est équipée d'un disque diamant Ø 230 mm Extreme Ceram Turbo, spécialement recommandé pour la coupe de carrelages en céramique.
La vitesse maximale de l'outil atteint 2950 tours par minute, assurant une coupe efficace.
La tête de coupe est guidée avec précision par un rail et est inclinable de 0° à 45°, permettant des coupes droites ou en biseau avec une grande précision.
La profondeur maximale de coupe est de 15 mm, avec une longueur de coupe maximale de 1200 mm.
La table de coupe mesure 1200 x 565 mm et est recouverte de caoutchouc pour une meilleure tenue du carrelage.
Un guide de coupe à réglage angulaire est intégré pour faciliter les découpes précises.
La scie est dotée d’une extension latérale intégrée, idéale pour travailler sur de grandes pièces.
Les pieds sont pliants et munis de roues de transport, ce qui facilite son déplacement et son rangement.
Des pinces réglables assurent la fixation stable des carrelages pendant la coupe.
Le bac à eau, facile à nettoyer, permet un arrosage optimal de la lame pour limiter la poussière et la surchauffe.
Le retrait de la table de coupe est simple, facilitant l’entretien.
Les dimensions totales de la machine sont de 1860 mm de longueur, 600 mm de largeur et 1175 mm de hauteur.
Son poids est de 72 kg, garantissant une bonne stabilité lors de l’utilisation.
Les vibrations transmises aux mains sont inférieures à 2,5 m/s², contribuant au confort d’utilisation.
Le niveau sonore est de 71 dB (A) en puissance et 79 dB (A) en pression sonore.
Cette scie est conçue pour la découpe optimale des carrelages en céramique, avec une coupe droite parfaite même sur les pièces les plus longues.
Elle offre une facilité et un confort de coupe optimum, une coupe angulaire précise et une grande facilité de déplacement et de rangement.

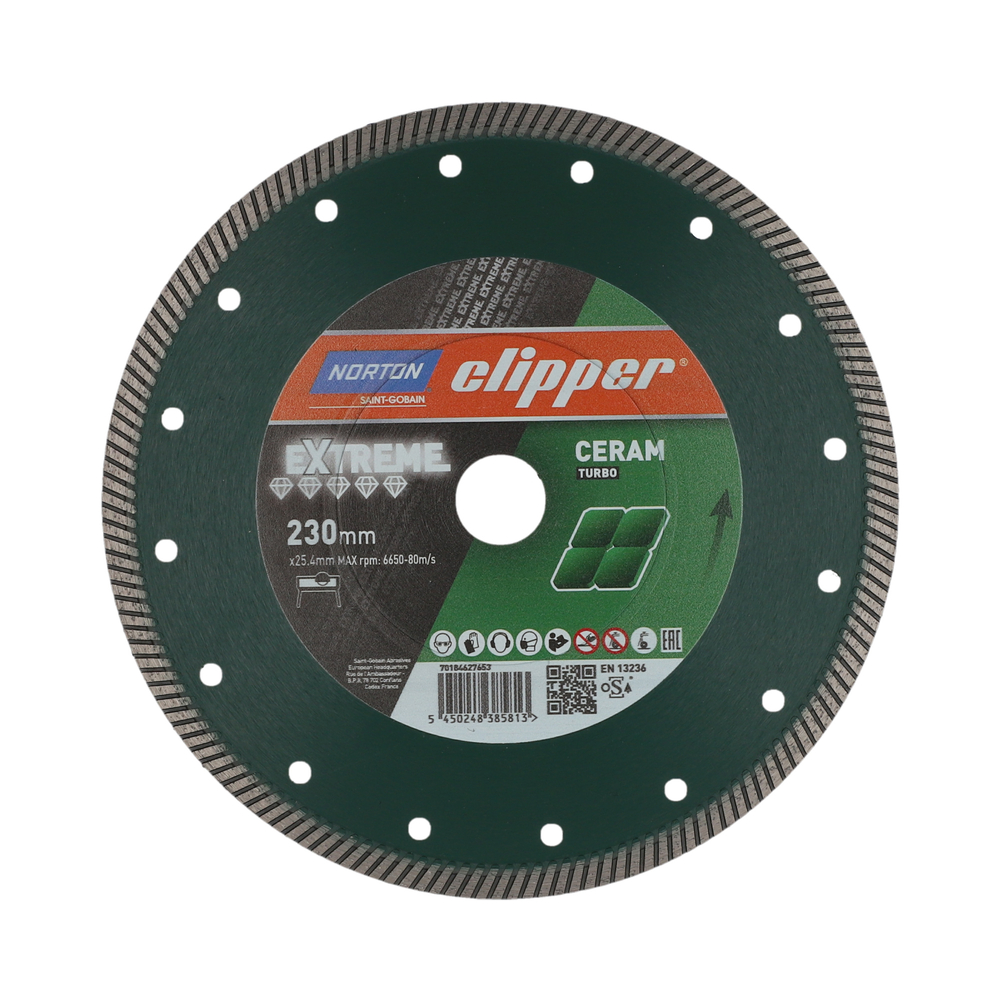

Le produit est livré avec un disque diamant Ø 230 mm Extreme Ceramic Turbo, référence 70184627653.
Il est recommandé d’utiliser ce disque pour garantir les meilleures performances.
En résumé, la scie de carrelage sur table NORTON TR 232 L est un équipement robuste, précis et pratique, adapté aux professionnels exigeants pour la découpe de carrelages de grandes dimensions avec des angles variés.
Guide d'utilisation
La machine s’utilise en plaçant la scie sur un sol plat et stable, dans un espace dégagé d’environ 2 m devant et 1,5 m autour pour permettre une utilisation et un entretien sûrs. Avant la coupe, il faut s’assurer que la pièce à couper est bien appuyée contre la butée pour éviter tout déplacement.
La coupe s’effectue en tenant la machine devant soi, une main sur la tête de coupe et l’autre maintenant la pièce sur la table. La tête de coupe peut être déplacée le long du rail pour réaliser la coupe. Un guide latéral et une extension latérale peuvent être positionnés pour faciliter les coupes droites et les pièces longues.
Le système de refroidissement à eau doit être mis en place avant l’utilisation, avec suffisamment d’eau dans le bac pour que la pompe soit immergée et le disque bien arrosé pendant la coupe. La pompe se met automatiquement en marche avec le moteur. Il est important de ne pas laisser la pompe tourner à vide.
La machine permet également des coupes en angle de 0 à 45°. Pour cela, il faut desserrer les écrous moletés sur les montants, pivoter la tête de coupe à l’angle désiré, puis resserrer les boutons pour fixer la position. La poignée de la tête de coupe peut être repositionnée pour améliorer le confort lors de la coupe en angle.
En cas de fonctionnement non conforme, comme un arrêt inopiné de la machine, il faut couper l’alimentation électrique et faire appel à un électricien qualifié pour l’examen et la réparation.
Le résultat attendu est une coupe précise du carrelage et des matériaux abrasifs, avec une longueur de coupe maximale de 1200 mm (modèle L) et une épaisseur maximale admise de 15 mm à 0° et 10 mm à 45°. La coupe doit être réalisée avec un disque diamanté adapté, exclusivement de marque NORTON, monté dans le sens de rotation indiqué.
Avant tout transport ou stockage, il est nécessaire de démonter le disque, vider le bac à eau, replier les pieds, fixer la tête de coupe et ranger les accessoires dans le bac prévu. Pour le stockage prolongé, la machine doit être nettoyée, vidée de son eau et stockée dans un endroit sec et propre à température stable.
La coupe s’effectue en tenant la machine devant soi, une main sur la tête de coupe et l’autre maintenant la pièce sur la table. La tête de coupe peut être déplacée le long du rail pour réaliser la coupe. Un guide latéral et une extension latérale peuvent être positionnés pour faciliter les coupes droites et les pièces longues.
Le système de refroidissement à eau doit être mis en place avant l’utilisation, avec suffisamment d’eau dans le bac pour que la pompe soit immergée et le disque bien arrosé pendant la coupe. La pompe se met automatiquement en marche avec le moteur. Il est important de ne pas laisser la pompe tourner à vide.
La machine permet également des coupes en angle de 0 à 45°. Pour cela, il faut desserrer les écrous moletés sur les montants, pivoter la tête de coupe à l’angle désiré, puis resserrer les boutons pour fixer la position. La poignée de la tête de coupe peut être repositionnée pour améliorer le confort lors de la coupe en angle.
En cas de fonctionnement non conforme, comme un arrêt inopiné de la machine, il faut couper l’alimentation électrique et faire appel à un électricien qualifié pour l’examen et la réparation.
Le résultat attendu est une coupe précise du carrelage et des matériaux abrasifs, avec une longueur de coupe maximale de 1200 mm (modèle L) et une épaisseur maximale admise de 15 mm à 0° et 10 mm à 45°. La coupe doit être réalisée avec un disque diamanté adapté, exclusivement de marque NORTON, monté dans le sens de rotation indiqué.
Avant tout transport ou stockage, il est nécessaire de démonter le disque, vider le bac à eau, replier les pieds, fixer la tête de coupe et ranger les accessoires dans le bac prévu. Pour le stockage prolongé, la machine doit être nettoyée, vidée de son eau et stockée dans un endroit sec et propre à température stable.
FAQ : Questions / Réponses :
Quelles sont les normes et directives respectées par la scie de carrelage TR 232 L ?
La TR 232 L est conforme aux directives européennes "Machines" 2006/42/CE, "Basse tension" 2014/35/UE, "Compatibilité électromagnétique" 2014/30/UE et "Bruit" 2000/14/CE. Elle répond également à la norme européenne EN 12418 relative à la sécurité des scies de chantier à tronçonner (page 3).
Quels sont les critères de sécurité essentiels à respecter lors de l’utilisation de la TR 232 L ?
Il est impératif d’utiliser uniquement des disques diamantés NORTON adaptés, de porter les protections obligatoires (ouïe, mains, vue), de maintenir la pièce fermement contre la butée, et de ne pas utiliser la machine sans son carter de protection fixé et fermé. La machine doit être reliée à la terre et toute intervention électrique doit être réalisée par un électricien qualifié (page 6-7).
Quelles sont les capacités de coupe maximales de cette scie ?
La TR 232 L permet des coupes droites jusqu’à 1200 mm de longueur, avec une épaisseur maximale de matériau de 15 mm à 0° et 10 mm à 45°. La coupe en biseau est possible de 0 à 45° grâce à une tête inclinable (page 10, 20).
Comment fonctionne le système de refroidissement de la machine ?
Le système comprend une pompe électrique submersible dans un bac à eau sous la table. L’eau est acheminée vers une busette d’arrosage sur le carter du disque pour refroidir efficacement le disque diamanté pendant la coupe. Il est important de maintenir la pompe immergée et de ne pas la faire tourner à vide (page 8, 18).
Comment assurer la stabilité et la mobilité de la scie sur chantier ?
Le châssis en aluminium et acier est muni de quatre pieds, dont deux équipés de roues de transport. Les pieds sont pliables pour faciliter le transport et le rangement. Une extension latérale intégrée et un guide latéral assurent un bon maintien des pièces longues (pages 8, 15-16).
Quelles sont les émissions de vibrations et de bruit de la machine ?
La valeur d’émission de vibrations mains-bras est inférieure à 2,5 m/s² conformément à la norme EN 12096. Le niveau de pression acoustique est de 79 dB(A) et la puissance acoustique de 71 dB(A), mesurés selon les normes EN ISO 11201 et NF EN ISO 3744 (pages 11-12).
Quels sont les éléments à vérifier avant la mise en route et l’utilisation ?
Avant chaque utilisation, vérifier la fixation et la stabilité du disque, s’assurer que le disque est adapté au matériau et en bon état, que le bac à eau est rempli, et que la machine est installée sur un sol plat et stable avec un espace dégagé d’environ 2 m devant et 1,5 m autour (pages 7, 20).
Comment effectuer une coupe en angle avec la TR 232 L ?
Pour une coupe en angle de 0 à 45°, desserrez les écrous moletés sur les montants, pivotez la tête de coupe à l’angle souhaité, puis resserrez les boutons pour fixer la position. La poignée de la tête peut être repositionnée pour améliorer le confort de coupe (pages 16, 20).
