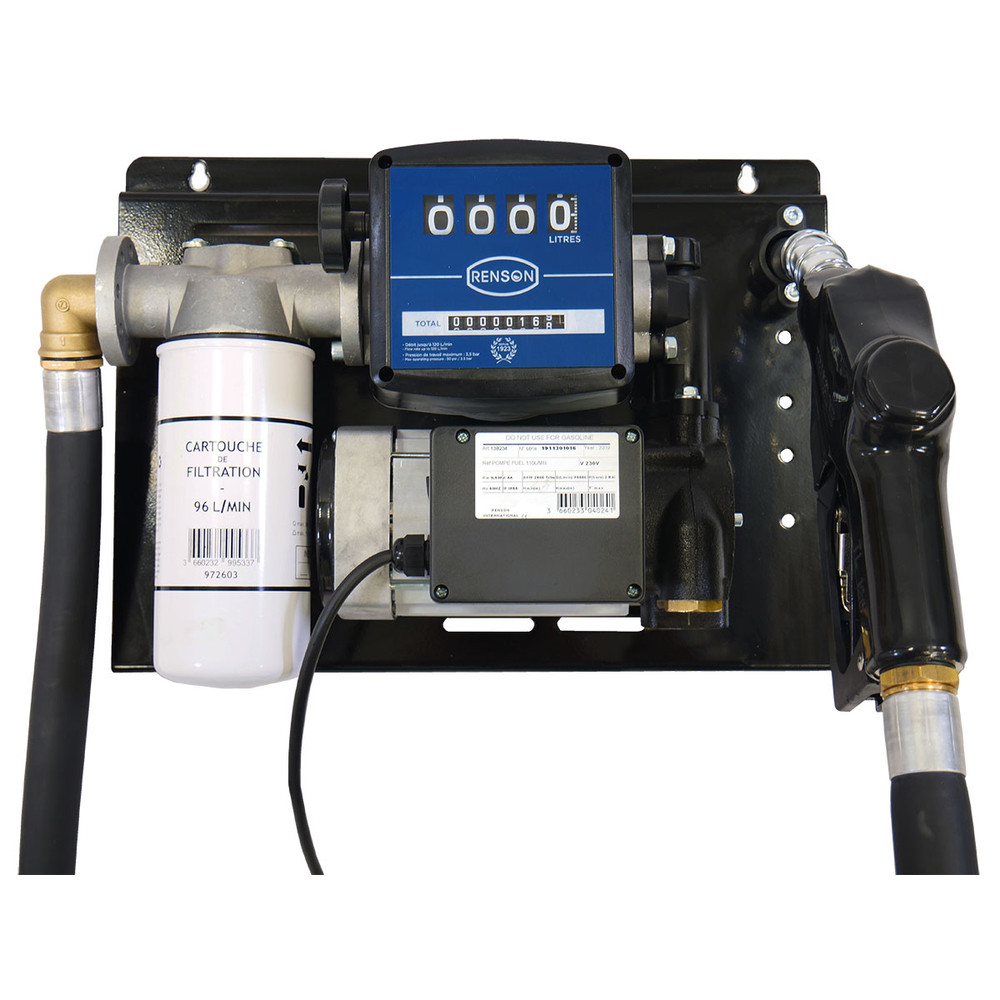

STATION FUEL 230V 100L/M - RENSON - 138291
Référence : U003138291
Découvrez STATION FUEL 230V 100L/M - RENSON - 138291 disponible à l'achat
Les points clés
- Pompe volumétrique à palettes avec by-pass pour un dosage précis
- Corps de pompe en fonte et couvercle en acier pour robustesse
- Inclus un kit de filtration et un tuyau de 6 m avec raccords
- Pistolet automatique et compteur mécanique pour un usage facile
- Protection IP55 et isolation classe F pour une durabilité accrue
807,23 € TTC 672,69 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents
- Pompe volumétrique à palettes avec by-pass
- Corps de pompe en fonte
- Couvercle de pompe/rotor en acier
- Palette et clapet by-pass en plastique POM
- Carcasse moteur en aluminium
- Kit de filtration

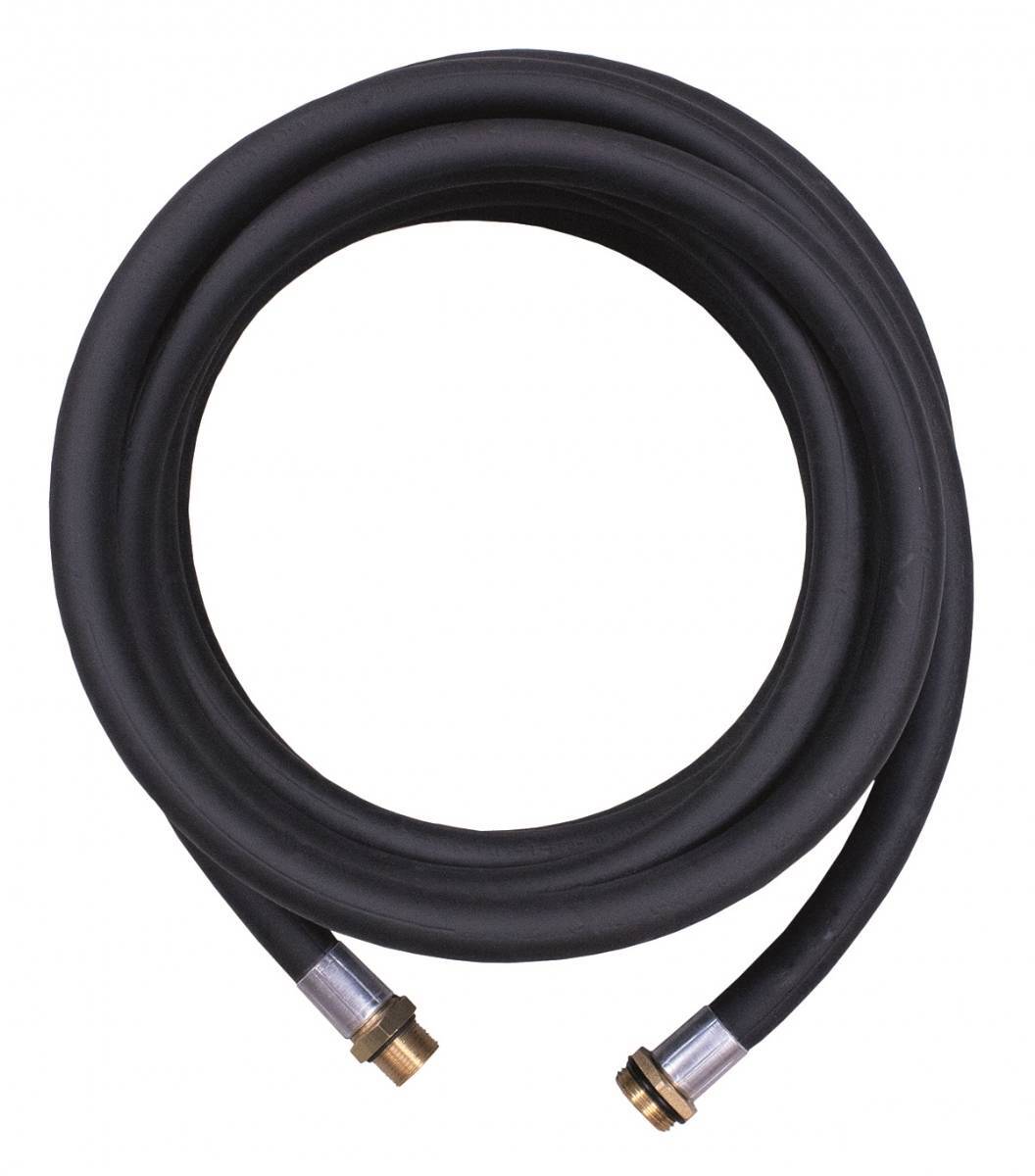

- 6 m de tuyau de refoulement avec raccords sertis

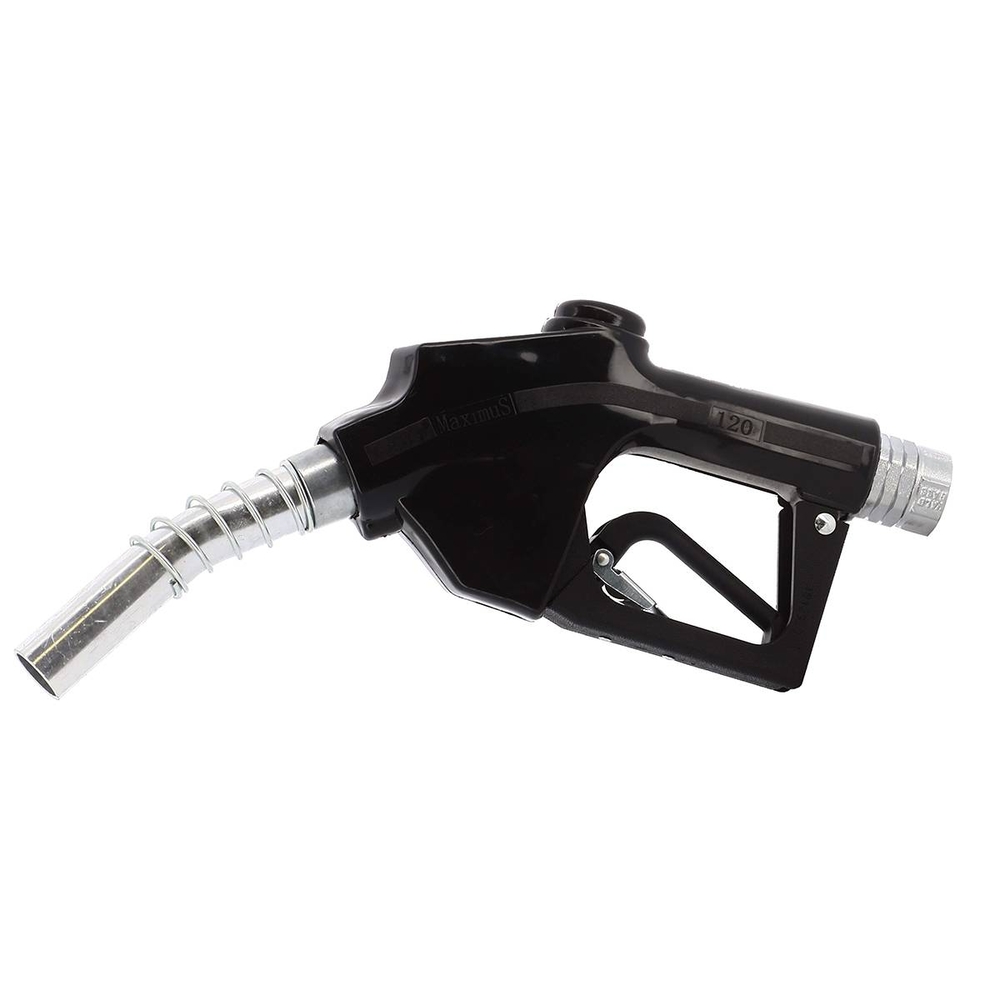

- Pistolet automatique
- Compteur mécanique
- Interrupteur marche/arrêt
- Protection IP55, isolation classe F
Informations complémentaires :
Station de tranfert gazole livrée complète et prète à l'emploi.
Solution parfaitement adaptée aux usages réguliers des secteurs agricole, industriel, transport, automobile, construction et de maintenances.
Possibilité d'intégration dans une armoire métallique de protection avec fermeture à clé.
Débit 100 L/min
Ampérage 5 A
Puissance 1,18 kW
Flexible refoulement 6 m
Tour/min 2800
Tension 230 V
DNA 1'' 1/4
DNR 1''
Débit Sortie Pistolet 80 L/min
La station de transfert fuel 230V s’utilise pour le transvasement du gasoil depuis un réservoir vers un réservoir de réception. L’utilisation se fait en raccordant le tuyau d’aspiration au réservoir source et le tuyau de refoulement au point de remplissage. Après avoir scellé correctement les tuyaux et connecté l’alimentation électrique 230V avec une prise équipée d’un disjoncteur conforme, la pompe est mise sous tension. Le pistolet automatique est placé dans le trou de remplissage, puis son levier est relâché progressivement pour démarrer le transfert de gasoil. Une fois le remplissage terminé, il faut relâcher la commande du pistolet et éteindre la pompe via l’interrupteur. La fiche électrique doit être débranchée lorsque la pompe n’est pas utilisée.
Le transvasement est réservé exclusivement au gasoil provenant de citernes, réservoirs ou fûts, et il est interdit d’utiliser la station pour d’autres liquides inflammables, explosifs, corrosifs ou alimentaires. L’appareil ne doit pas être utilisé dans des environnements explosifs ni à proximité de liquides inflammables ou de véhicules à essence, GPL ou méthane.
Pour une meilleure utilisation, il est conseillé d’ancrer la station au plus près du niveau du liquide à pomper (hauteur maximale de 2 mètres au-dessus du niveau du liquide). Le tuyau d’aspiration doit être en caoutchouc ou plastique résistant au gasoil, de type spirale, avec un diamètre interne de 25 mm, et scellé pour éviter toute fuite. Pour les tuyaux d’aspiration de 4 mètres ou plus, l’usage d’une valve de fond avec filtre est recommandé. L’utilisation du tuyau de refoulement et du pistolet fournis par le fabricant est préconisée pour une utilisation optimale et sécurisée.
La pompe fonctionne en continu pendant 30 minutes maximum ; au-delà, une élévation de température peut survenir. Il est impératif de ne pas faire fonctionner la pompe à sec ni de démarrer la pompe tant que les tuyaux ne sont pas raccordés. En cas de rupture de tension, il est conseillé d’éteindre la machine et de débrancher la fiche électrique pour éviter tout démarrage intempestif.
En cas de dysfonctionnement, il est recommandé de vérifier les raccordements, l’état des palettes, du rotor, des joints et des filtres, ainsi que la présence éventuelle de fuites ou d’obstructions dans les tuyaux.
Le compteur mécanique intégré permet de mesurer précisément le volume de gasoil transvasé. Il dispose d’un afficheur totalisateur non réinitialisable et d’un compteur partiel réinitialisable. Le compteur doit être étalonné après installation ou après toute opération de maintenance.
L’entretien régulier inclut le contrôle et le nettoyage du filtre du compteur tous les trois mois et le remplacement des pièces mécaniques sujettes à l’usure par du personnel qualifié.
En résumé, l’utilisation consiste à raccorder les tuyaux, alimenter électriquement la pompe, ouvrir le pistolet pour lancer le transfert, puis fermer et éteindre la pompe à la fin de l’opération, en respectant les conditions d’usage et les recommandations pour assurer un fonctionnement sûr et efficace.
Le transvasement est réservé exclusivement au gasoil provenant de citernes, réservoirs ou fûts, et il est interdit d’utiliser la station pour d’autres liquides inflammables, explosifs, corrosifs ou alimentaires. L’appareil ne doit pas être utilisé dans des environnements explosifs ni à proximité de liquides inflammables ou de véhicules à essence, GPL ou méthane.
Pour une meilleure utilisation, il est conseillé d’ancrer la station au plus près du niveau du liquide à pomper (hauteur maximale de 2 mètres au-dessus du niveau du liquide). Le tuyau d’aspiration doit être en caoutchouc ou plastique résistant au gasoil, de type spirale, avec un diamètre interne de 25 mm, et scellé pour éviter toute fuite. Pour les tuyaux d’aspiration de 4 mètres ou plus, l’usage d’une valve de fond avec filtre est recommandé. L’utilisation du tuyau de refoulement et du pistolet fournis par le fabricant est préconisée pour une utilisation optimale et sécurisée.
La pompe fonctionne en continu pendant 30 minutes maximum ; au-delà, une élévation de température peut survenir. Il est impératif de ne pas faire fonctionner la pompe à sec ni de démarrer la pompe tant que les tuyaux ne sont pas raccordés. En cas de rupture de tension, il est conseillé d’éteindre la machine et de débrancher la fiche électrique pour éviter tout démarrage intempestif.
En cas de dysfonctionnement, il est recommandé de vérifier les raccordements, l’état des palettes, du rotor, des joints et des filtres, ainsi que la présence éventuelle de fuites ou d’obstructions dans les tuyaux.
Le compteur mécanique intégré permet de mesurer précisément le volume de gasoil transvasé. Il dispose d’un afficheur totalisateur non réinitialisable et d’un compteur partiel réinitialisable. Le compteur doit être étalonné après installation ou après toute opération de maintenance.
L’entretien régulier inclut le contrôle et le nettoyage du filtre du compteur tous les trois mois et le remplacement des pièces mécaniques sujettes à l’usure par du personnel qualifié.
En résumé, l’utilisation consiste à raccorder les tuyaux, alimenter électriquement la pompe, ouvrir le pistolet pour lancer le transfert, puis fermer et éteindre la pompe à la fin de l’opération, en respectant les conditions d’usage et les recommandations pour assurer un fonctionnement sûr et efficace.
Questions produits
Quels sont les matériaux utilisés pour assurer la robustesse de la station de transfert fuel 230V ?
Le corps de pompe est en fonte et le couvercle/rotor en acier, ce qui garantit une bonne robustesse mécanique. Les palettes et le clapet by-pass sont en plastique POM, assurant une durabilité adaptée à l’usage.
Comment fonctionne le système de transvasement du gasoil avec cette station ?
La pompe volumétrique à palettes, entraînée par un moteur, transfère le gasoil d’une zone de basse pression à une zone de haute pression. Le transfert se fait en raccordant le tuyau d’aspiration au réservoir source et le tuyau de refoulement au point de remplissage. Le pistolet automatique déclenche et arrête le flux.
Quelles sont les limites d’utilisation et les précautions à respecter pour cette station de transfert ?
Elle est conçue exclusivement pour le transvasement de gasoil provenant de citernes, réservoirs ou fûts. Il est interdit d’utiliser la station pour d’autres liquides inflammables, explosifs, corrosifs ou alimentaires. L’usage en environnement explosif ou à proximité de véhicules à essence, GPL ou méthane est proscrit.
Quels sont les critères techniques essentiels à connaître pour l’installation électrique de la station ?
La station doit être alimentée en 230 V via une prise équipée d’un disjoncteur différentiel de 30 mA minimum conforme à la norme DIN. La fiche électrique d’origine ne doit pas être modifiée ni remplacée. Il est impératif de débrancher la fiche électrique après usage.
Comment garantir la précision de la mesure du volume transvasé avec cette station ?
La station intègre un compteur mécanique à disque oscillant avec totalisateur non réinitialisable et compteur partiel réinitialisable. Ce compteur doit être étalonné après installation ou maintenance pour assurer une précision d’environ ±1 %.
Quels sont les points de vigilance concernant la durée d’utilisation continue de la pompe ?
La pompe peut fonctionner en continu pendant 30 minutes maximum. Au-delà, une élévation de température supérieure à 60°C peut survenir, ce qui peut endommager la pompe.
Quels sont les principaux risques mécaniques et pièces d’usure à surveiller ?
Les palettes, les roulements et le rotor sont des pièces mécaniques sujettes à l’usure. Leur contrôle régulier et leur remplacement par des pièces d’origine, réalisés par un personnel qualifié, sont indispensables pour maintenir la fiabilité.
Quels sont les dispositifs de sécurité intégrés à la station ?
La station dispose d’un interrupteur général facilement accessible pour un arrêt rapide. Des protections mécaniques empêchent toute intrusion dans les pièces en mouvement ou sous tension. La protection moteur est IP55 avec isolation classe F.
Quelle est la conformité réglementaire de ce produit ?
La station est conforme aux normes européennes EN 292-1, EN 292-2, EN 294, EN 50081-1, EN 50082-2 et EN 55014-1, garantissant la sécurité et la qualité du produit.
