STATION FUEL 230V 50L/M - RENSON - 138328
Référence : U003138328
Découvrez STATION FUEL 230V 50L/M - RENSON - 138328 disponible à l'achat
- Débit de 50 L/min, idéal pour des transferts rapides.
- Pompe volumétrique à palettes avec circuit fermé pour éviter la surchauffe.
- Équipée d'un pistolet automatique et d'un compteur mécanique.
- Comprend 6 m de flexible de refoulement avec raccords sertis.
- Prête à l'emploi, adaptée aux secteurs agricole et industriel.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

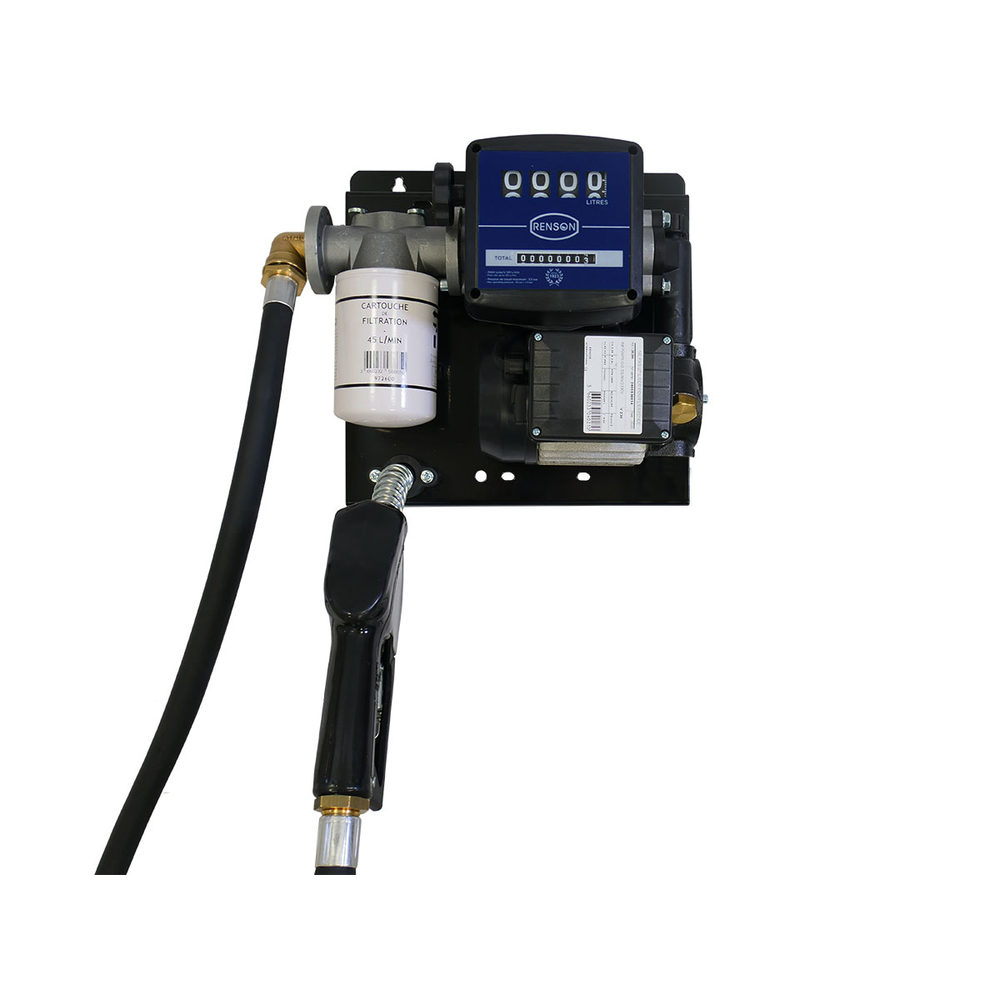

STATION FUEL 230V 50L/M
Description technique :
- Pompe volumétrique à palettes avec by-pass
- Le clapet by-pass permet au fluide de circuler en circuit fermé et évite la surchauffe de la pompe
- Kit de filtration
- Interrupteur marche/arrêt
- Débit sortie pompe : 50 L/min
- Pompe référence : 138319

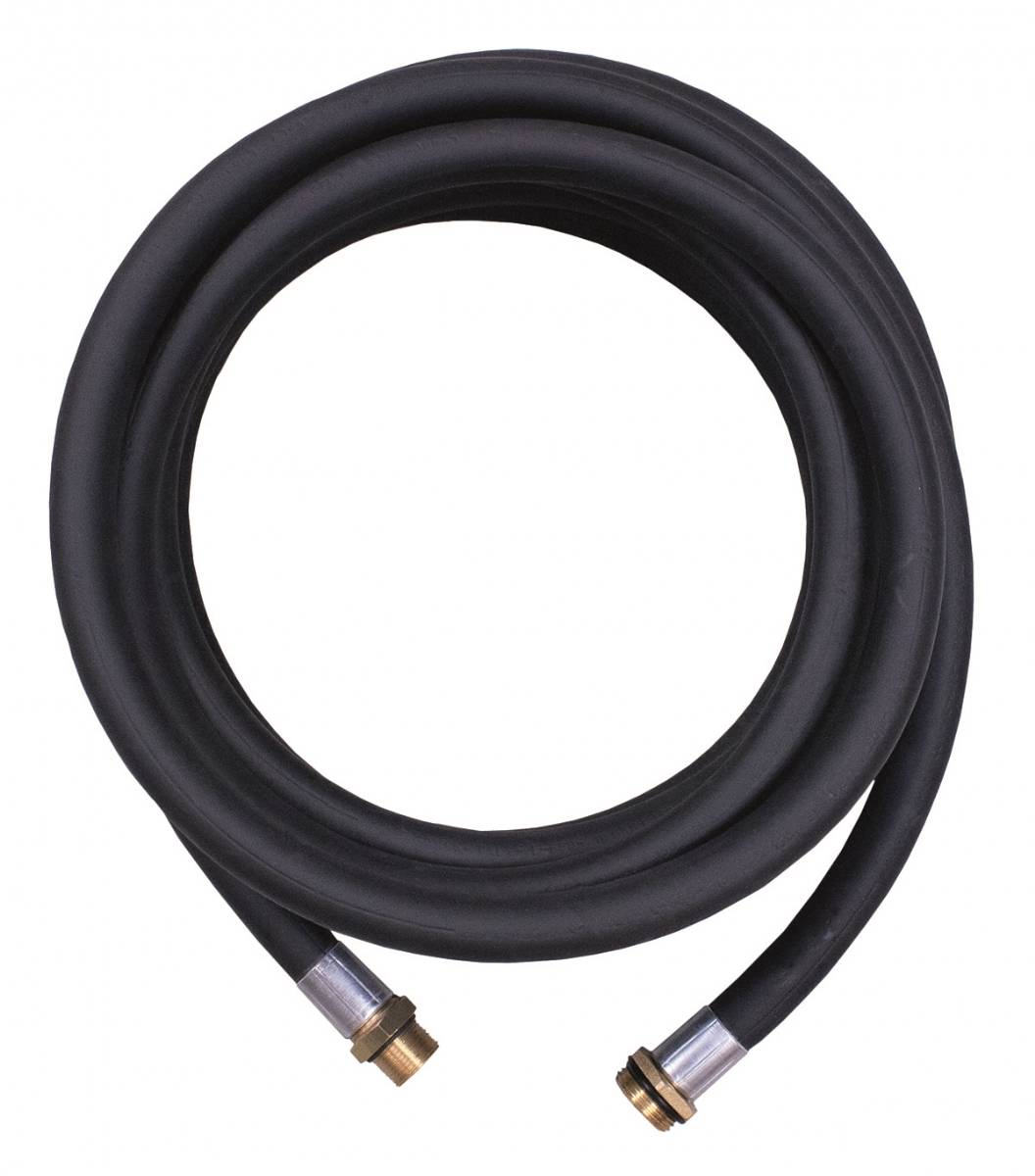

- 6 m de tuyau de refoulement avec raccords sertis
- Pistolet automatique
- Compteur mécanique
Informations complémentaires :
Station de tranfert gazole livrée complète et prète à l'emploi.
Solution parfaitement adaptée aux usages réguliers des secteurs agricole, industriel, transport, automobile, construction et de maintenances.
Possibilité d'intégration dans une armoire métallique de protection avec fermeture à clé.
Débit 50 L/min
Ampérage 1 A
Flexible refoulement 6 m
Tour/min 2800
Tension 230 V
DNA 1''
DNR 1''
Débit Sortie Pistolet 40 L/min
Poids 15,60 kg
Puissance 0,38 kW
Le groupe de transvasement est destiné uniquement au transfert de gasoil provenant de citernes, réservoirs ou fûts. Il est interdit de l’utiliser pour d’autres liquides, notamment essence, liquides explosifs, corrosifs ou alimentaires. L’usage est interdit dans des environnements explosifs ou à proximité de liquides inflammables comme l’essence ou l’alcool, ainsi que dans des milieux fermés où circulent des véhicules à essence, GPL ou méthane. L’utilisation par des enfants ou personnes handicapées est interdite.
Pour une installation optimale, il est conseillé d’ancrer le groupe le plus près possible du niveau du liquide à pomper, avec une hauteur maximale de 2 mètres au-dessus du niveau du liquide. Le tuyau d’aspiration doit être en caoutchouc ou plastique résistant au gasoil, de type spirale et d’un diamètre interne de 25 mm, scellé pour éviter toute fuite. Pour des tuyaux de 4 mètres ou plus, l’usage d’une valve de fond avec filtre est recommandé. Le tuyau de refoulement et le pistolet doivent être ceux fournis par le fabricant pour une utilisation optimale.
Le fonctionnement repose sur une pompe volumétrique à palettes. Le levier du pistolet automatique contrôle le débit : il faut le relâcher progressivement pour commencer le transfert. La machine est équipée d’un interrupteur marche/arrêt placé sur le côté pour un arrêt rapide. Il est conseillé de ne pas s’éloigner durant le remplissage afin d’éviter tout débordement.
En cas de coupure de courant, il est recommandé d’éteindre la pompe et de débrancher la fiche électrique pour éviter un redémarrage intempestif. La pompe ne doit pas fonctionner à sec ni être démarrée tant que les tuyaux ne sont pas raccordés. L’utilisation continue est limitée à 30 minutes pour éviter une élévation excessive de température.
Le compteur mécanique intégré permet de mesurer précisément le volume de gasoil transféré. Il affiche un totalisateur non réinitialisable et un compteur partiel réinitialisable pour le suivi des volumes partiels.
En cas de dysfonctionnement, les contrôles à effectuer concernent notamment l’absence de fuite sur la ligne d’aspiration, le bon fonctionnement de la vanne by-pass, l’état des palettes et du rotor, ainsi que la propreté des filtres et l’absence de blocage dans la tuyauterie.
Après chaque utilisation, il est conseillé de nettoyer régulièrement le filtre du compteur tous les trois mois pour assurer un fonctionnement optimal. Toute opération d’entretien doit être réalisée moteur éteint et débranché, après vidange complète de la pompe et du compteur.
Ce résumé d’utilisation s’appuie exclusivement sur les informations présentes dans la documentation fournie.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les éléments spécifiques de la pompe STATION FUEL 230V 50L/M qui garantissent un transfert rapide et sécurisé du gasoil ?
La pompe est volumétrique à palettes avec un by-pass qui permet un circuit fermé évitant la surchauffe. Elle assure un débit de 50 L/min pour un transfert rapide. Elle est équipée d’un pistolet automatique et d’un compteur mécanique pour un suivi précis des volumes transférés.
Quelles sont les conditions d’utilisation et les limites à respecter pour cette station de transfert fuel ?
Cette station est conçue uniquement pour le transvasement de gasoil à partir de citernes, réservoirs ou fûts. L’usage avec d’autres liquides, notamment essence, liquides explosifs, corrosifs ou alimentaires, est interdit. L’utilisation est interdite dans des environnements explosifs ou à proximité de liquides inflammables comme l’essence ou l’alcool, ainsi que dans des milieux fermés avec véhicules essence, GPL ou méthane.
Comment doit être réalisée l’installation électrique de la pompe pour garantir la sécurité ?
La pompe doit être raccordée à une prise 230 V avec mise à la terre via une fiche SHUKO fournie, sans modification. Elle doit être protégée par un disjoncteur différentiel 30 mA conforme à la norme DIN. Toute intervention électrique doit être réalisée hors tension.
Quels contrôles et entretiens sont nécessaires pour assurer la longévité et la fiabilité de la pompe ?
Il est recommandé de nettoyer le filtre du compteur tous les trois mois pour éviter l’encrassement. Les pièces mécaniques sujettes à l’usure (palettes, roulements, rotor) doivent être remplacées par des pièces d’origine par un personnel qualifié. Toute opération d’entretien doit être effectuée moteur éteint, fiche débranchée, après vidange complète.
Quels sont les risques en cas de mauvaise utilisation ou de dysfonctionnement et comment les identifier ?
Une utilisation prolongée au-delà de 30 minutes peut provoquer une surchauffe (plus de 60°C). En cas de bruit anormal, faible débit, ou fuite, il faut vérifier l’état des palettes, du rotor, du filtre, des joints et des connexions. En cas de panne électrique, contrôler le courant, l’interrupteur et les câbles. Toute anomalie doit être traitée avant reprise du service.
Comment s’effectue le transvasement du gasoil avec cette station ?
Après avoir raccordé les tuyaux d’aspiration et de refoulement et mis sous tension, l’utilisateur insère le pistolet dans le réservoir de destination, relâche progressivement le levier pour démarrer le transfert. À la fin, il relâche le levier, éteint la pompe avec l’interrupteur latéral puis débranche la fiche électrique.
Quels sont les critères techniques essentiels à vérifier pour choisir une pompe de transfert fuel comme la STATION FUEL 230V 50L/M ?
Il faut vérifier le débit (ici 50 L/min), la puissance moteur (0,38 kW), la tension (230 V), la pression maximale (2,5 bars) et la protection moteur (IP 55). La hauteur d’aspiration maximale est de 4 m. Il est aussi important que le système comporte un by-pass pour éviter la surchauffe et un compteur pour mesurer le volume transféré.
