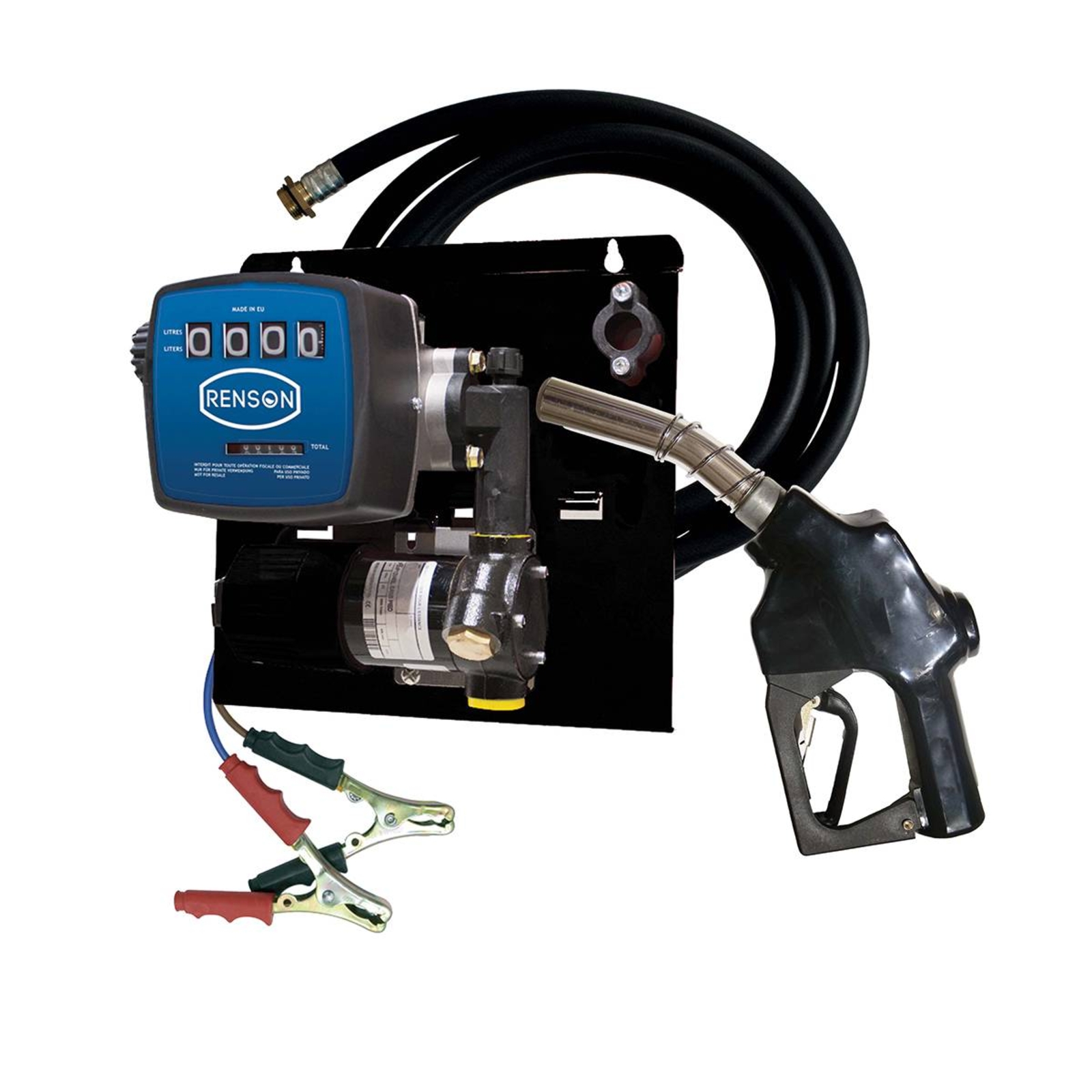

STATION FUEL 24V 70L/MIN RENSON - 854646
Référence : U003854646
Découvrez STATION FUEL 24V 70L/MIN RENSON - 854646 disponible à l'achat
- Débit élevé de 70 L/min pour un transfert rapide
- Indicateur de colmatage pour une filtration optimale
- Pompe auto-amorçante 24 V assurant fiabilité
- Compteur mécanique précis à 3 chiffres intégré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La station FUEL 24V 70L/MIN RENSON - 854646 est une solution performante conçue pour les installations de stockage fixe de carburant.
Cette station se caractérise par un montage droit, facilitant sa fixation sur une cuve ou un mur.
Elle intègre un kit de filtration avec un indicateur de colmatage qui signale le besoin de remplacement de la cartouche filtre dès que le voyant devient rouge, garantissant ainsi une filtration optimale des impuretés et de l'humidité.
La pompe 24 V à palettes est auto-amorçante, assurant un fonctionnement fiable.
Un câble de 6 mètres avec pinces batterie permet une connexion aisée à la source d'alimentation.
Le système comprend également un tuyau de refoulement serti de 4 mètres de longueur et de diamètre 25 mm.
Un compteur mécanique à 3 chiffres permet de mesurer précisément le volume distribué.
Sur le plan technique, la pompe fonctionne sous une tension de 24 V avec un débit de 70 litres par minute.
Les raccordements filetés sont de type DNR 1’’ pour l'entrée et DNA 1’’1/4 pour la sortie.
La vitesse de rotation est de 3100 tours par minute et l'ampérage requis est de 20 A.
La station est équipée d'un indicateur de colmatage pour le suivi de l'état du filtre.
La station est adaptée au transfert d'hydrocarbures tels que le gasoil ou le fuel, principalement dans les secteurs agricole, BTP et industriel.
Elle ne doit pas être utilisée pour le transfert de liquides explosifs, comme l'essence, ni dans des environnements explosifs, car le moteur et l'interrupteur ne sont pas antidéflagrants.
Il est recommandé de mettre la pompe au plus près du lieu de pompage et d'utiliser un tube d'aspiration avec filtre, d'un diamètre minimum de 35 mm pour la version 80 L/min.
Les raccords doivent être montés avec du Téflon ou un produit d'étanchéité similaire pour éviter les fuites.
Pour l'installation, il est conseillé de remplir partiellement le logement de la pompe avec de l'huile afin de faciliter le premier amorçage.
Le raccordement électrique doit être réalisé par un professionnel qualifié, en respectant les normes nationales, avec un joint d’étanchéité assurant la protection IP55.
La station ne nécessite pas d'entretien particulier, mais en cas de longue période d'inactivité ou de températures basses, il est conseillé de vider le corps de pompe, le tube d'aspiration et le flexible de refoulement, et de huiler le corps de pompe pour la conservation.
La station est conforme aux normes européennes en vigueur, notamment les directives 2006/42/EC, 2014/68/UE, 2006/95/EC et les normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, entre autres.
Enfin, le kit d'aspiration n'est pas fourni avec la station et doit être commandé séparément.
Elle présente un montage droit facilitant sa fixation sur une cuve ou un mur. La station intègre un kit de filtration avec un indicateur de colmatage qui signale le besoin de remplacement de la cartouche filtre dès que le voyant devient rouge, assurant une filtration optimale des impuretés et de l’humidité.
La pompe 24 V à palettes est auto-amorçante, fonctionnant sous une tension de 24 V avec un débit de 70 litres par minute et une vitesse de rotation de 3100 tours par minute. Elle nécessite un ampérage de 20 A. Un câble de 6 mètres avec pinces batterie permet une connexion aisée à la source d’alimentation. Le système comprend un tuyau de refoulement serti de 4 mètres de longueur et de diamètre 25 mm. Un compteur mécanique à 3 chiffres permet de mesurer précisément le volume distribué.
Les raccordements filetés sont de type DNR 1’’ pour l’entrée et DNA 1’’1/4 pour la sortie. Il est recommandé d’utiliser du Téflon ou un produit d’étanchéité similaire pour éviter les fuites. La pompe doit être installée au plus près du lieu de pompage avec un tube d’aspiration muni d’un filtre d’un diamètre minimum de 35 mm pour la version 80 L/min. Le kit d’aspiration n’est pas fourni et doit être commandé séparément.
Pour l’installation électrique, un professionnel qualifié doit réaliser le raccordement en respectant les normes nationales, avec un joint d’étanchéité assurant la protection IP55. Il est conseillé de remplir partiellement le logement de la pompe avec de l’huile pour faciliter le premier amorçage.
La station ne nécessite pas d’entretien particulier, mais en cas de longue période d’inactivité ou de températures basses, il est recommandé de vider le corps de pompe, le tube d’aspiration et le flexible de refoulement, puis de huiler le corps de pompe pour la conservation.
La station est conforme aux normes européennes en vigueur, notamment les directives 2006/42/EC, 2014/68/UE, 2006/95/EC et les normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010.
Avantages produit :
- Montage droit facilitant la fixation
- Kit de filtration avec indicateur de colmatage
- Pompe 24 V à palettes auto-amorçante
- Câble de 6 m avec pinces batterie
- Tuyau de refoulement serti de 4 m, Ø25 mm
- Compteur mécanique 3 chiffres pour un suivi précis du volume distribué
Cette station assure une distribution fiable et sécurisée de carburant dans les installations fixes, avec un suivi simple de l’état du filtre et une installation adaptée aux exigences techniques et réglementaires.
- tension : 24 V
- débit : 70 L/min
- indicateur de colmatage : oui
- dnr : 1''
- dna : 1''1/4
- tour/min : 3100
- ampérage : 20 A
- flexible : 4 m
Le fonctionnement côté utilisateur consiste à fixer la station en montage droit sur une cuve ou un mur. Il faut installer la pompe au plus près du lieu de pompage, en utilisant un tube d’aspiration muni d’un filtre d’un diamètre minimum de 35 mm pour cette version 80 L/min. Les raccords doivent être montés avec du Téflon ou un produit d’étanchéité similaire pour éviter les fuites.
Avant de connecter les tuyaux de refoulement, il est nécessaire de remplir partiellement le logement de la pompe avec de l’huile afin de faciliter le premier amorçage. Le raccordement électrique doit être réalisé par un professionnel qualifié, avec un joint d’étanchéité garantissant la protection IP55.
Lors de l’utilisation, il convient de mettre la pompe en marche avec le tube d’aspiration équipé du filtre et de vérifier qu’il n’y a pas de prise d’air. Il faut aussi s’assurer qu’il n’y a pas de fuite et que le flexible ainsi que les raccords sont en bon état, tout en contrôlant la conformité de la connexion électrique.
La station intègre un kit de filtration avec un indicateur de colmatage. Lorsque le voyant devient rouge, cela signale la nécessité de remplacer la cartouche filtre pour éviter une chute de débit pouvant aller jusqu’à l’arrêt total.
La station ne nécessite pas d’entretien particulier. En cas de longue période d’inactivité ou de températures basses, il est conseillé de vider le corps de pompe, le tube d’aspiration et le flexible de refoulement, puis de huiler le corps de pompe pour la conservation.
En cas de dysfonctionnement, plusieurs actions peuvent être entreprises : vérifier la tension électrique, s’assurer de la présence du liquide dans le filtre ou la crépine d’aspiration, contrôler l’absence de prise d’air, nettoyer ou remplacer les filtres, vérifier la profondeur d’aspiration, et revoir la procédure d’amorçage.
Le compteur mécanique à 3 chiffres permet de mesurer précisément le volume distribué et peut être remis à zéro partiellement. Il doit être étalonné après installation et chaque fois qu’il est démonté ou utilisé pour un liquide différent.
Cette station est utilisée exclusivement avec des liquides non explosifs, et il est interdit de transférer des liquides explosifs comme l’essence ou d’utiliser la pompe dans des environnements explosifs.
Ainsi, l’usage de cette station repose sur une installation correcte, un amorçage facilité par l’huile, un contrôle régulier des filtres et raccords, et une maintenance simple en cas d’inactivité prolongée.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la compatibilité de la station FUEL 24V 70L/MIN RENSON avec les différents types de carburants ?
Cette station est conçue pour le transfert d’hydrocarbures tels que le gasoil et le fuel uniquement. Elle ne doit pas être utilisée pour le transfert de liquides explosifs comme l’essence, ni dans des environnements explosifs, car le moteur et l’interrupteur ne sont pas antidéflagrants.
Quels sont les éléments inclus avec la station et quels accessoires faut-il prévoir ?
La station comprend une pompe 24 V auto-amorçante, un kit de filtration avec indicateur de colmatage, un câble de 6 mètres avec pinces batterie, un tuyau de refoulement de 4 mètres de diamètre 25 mm, et un compteur mécanique à 3 chiffres. Le kit d’aspiration n’est pas fourni et doit être commandé séparément.
Quelles sont les caractéristiques techniques clés à vérifier pour l’installation de cette station ?
La pompe fonctionne sous 24 V avec un débit de 70 litres/minute, un ampérage de 20 A, une vitesse de rotation de 3100 tours/minute, et des raccordements filetés DNR 1’’ à l’entrée et DNA 1’’1/4 à la sortie. Le montage est droit pour une fixation facile sur une cuve ou un mur.
Comment savoir quand remplacer la cartouche du filtre de la station ?
La station est équipée d’un indicateur de colmatage qui signale le besoin de remplacement dès que le voyant devient rouge. Un colmatage progressif entraîne une chute de débit jusqu’à l’arrêt total, ce qui nécessite le remplacement immédiat de la cartouche filtre.
Quelles précautions prendre lors de l’installation électrique et de l’utilisation ?
Le raccordement électrique doit être réalisé par un professionnel qualifié, en respectant les normes nationales, avec un joint d’étanchéité assurant une protection IP55. Il est interdit d’utiliser la pompe avec de l’essence ou dans un environnement explosif. La pompe ne doit pas fonctionner plus d’une minute pistolet fermé et doit être protégée contre les fuites et la prise d’air.
Quelles sont les recommandations d’entretien pour assurer la durabilité de la station ?
La station ne nécessite pas d’entretien particulier en usage normal. En cas de longue période d’inactivité ou de températures basses, il est conseillé de vider le corps de pompe, le tube d’aspiration et le flexible de refoulement, puis de huiler le corps de pompe pour la conservation.
