STATION FUEL PISTOLET AUTOMATIQUE AVEC COMPTEUR ET KIT DE FILTRATION 230V 80L/M - RENSON - 138364
Référence : U003138364
Découvrez STATION FUEL PISTOLET AUTOMATIQUE AVEC COMPTEUR ET KIT DE FILTRATION 230V 80L/M - RENSON - 138364 disponible à l'achat
- Pompe volumétrique à palettes avec by-pass pour efficacité.
- Compteur à 4 chiffres pour un suivi précis du débit.
- Inclus 6 m de tuyau de refoulement avec raccords sertis.
- Pistolet automatique en aluminium avec support pratique.
- Interrupteur marche/arrêt pour une utilisation simplifiée.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

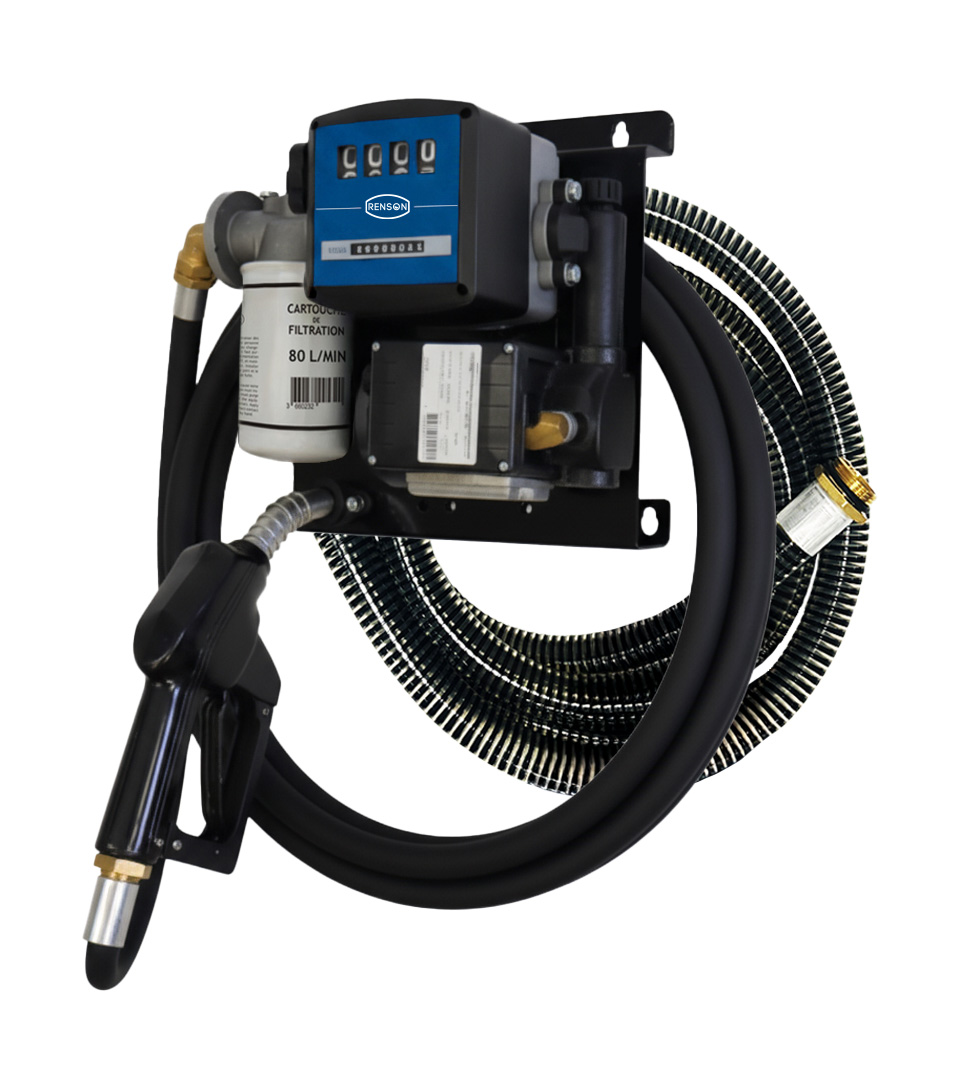

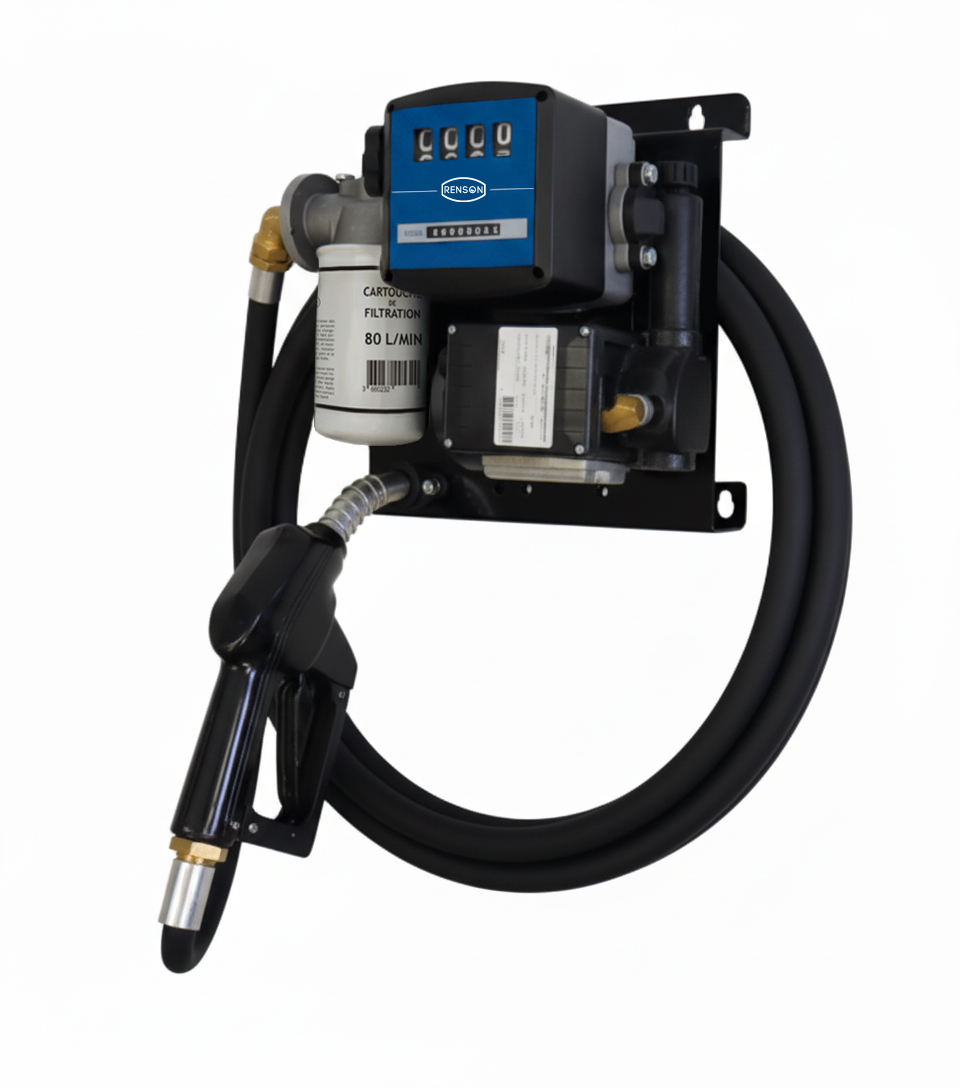

La station fuel avec pistolet automatique RENSON est une pompe auto-amorçante équipée d’un bypass intégré, assurant un débit stable de 80 L/min, idéal pour un usage intensif en atelier ou dans un parc de machines.
Elle est fournie avec un flexible de refoulement de 6 mètres muni de raccords sertis pour une installation rapide et sécurisée.
Le pistolet automatique en aluminium est doté d’un raccord tournant et d’un support pratique.
Un compteur mécanique à 4 chiffres permet une gestion précise et fiable du carburant distribué.
L’ensemble est équipé d’un interrupteur marche/arrêt facilitant son utilisation.
Le montage peut se faire au mur ou directement sur une cuve.
Un kit de filtration est inclus pour éliminer les impuretés et l’eau présentes dans le fuel, garantissant ainsi une meilleure qualité de carburant.
La fabrication est française, gage de qualité et de conformité.
Cette station est conçue pour des usages variés tels que le ravitaillement de machines agricoles (tracteurs, moissonneuses), l’alimentation de groupes électrogènes ou de chantiers mobiles, ainsi que le transfert de fioul dans les garages, dépôts et stations mobiles.
Le kit d’aspiration n’est pas fourni et doit être commandé séparément (référence 139759).
Sur le plan technique, la pompe volumétrique à palettes fonctionne avec un moteur 230 V asynchrone, délivrant une puissance nominale de 0,63 kW et un ampérage de 3,34 A.
Elle tourne à 2800 tours/min avec une pression bypass de 2,6 bar.
Le diamètre des raccords est DNA 1’’1/4 et DNR 1’’, avec un diamètre du flexible de refoulement de 20 mm.
La pompe bénéficie d’une protection moteur IP55 et d’une isolation de classe F.
Elle supporte une température de fluide comprise entre -10 °C et +40 °C.
Le poids total de la station est de 8,7 kg.
Le système de filtration comprend une cartouche filtrante qui retient les particules et l’eau, une tête de filtre assurant l’étanchéité et le bon passage du carburant, ainsi qu’un indicateur de colmatage (sur la version Station Premium) signalant quand le filtre doit être remplacé.
Il est recommandé de changer la cartouche tous les trois mois pour garantir une filtration optimale.
La maintenance est simplifiée grâce à l’accessibilité des pièces et la compatibilité avec les pièces détachées RENSON.
Le compteur mécanique à disque oscillant permet une mesure précise du débit, avec une pression maximale de service de 3,5 bar et une précision après calibrage de ±1%.
Un étalonnage est conseillé après installation pour assurer la fiabilité des mesures.
Cette station est conforme aux normes CE et UKCA, répondant aux exigences européennes et britanniques en matière de sécurité et de qualité (normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN ISO 13857:2019, NF EN IEC 61000-6-3:2021, NF EN IEC 61000-6-4:2019).
Pour une utilisation optimale, il est conseillé de ne pas dépasser un cycle de fonctionnement continu de 30 minutes afin d’éviter une surchauffe au-delà de 60 °C.
La pompe doit être installée sur une surface stable et raccordée à une prise électrique 230 V avec mise à la terre.
Le flexible d’aspiration doit être étanche et adapté, avec un diamètre interne de 25 mm minimum.
En résumé, cette station fuel RENSON allie robustesse, précision et facilité d’utilisation pour un transfert de carburant efficace et sécurisé dans divers environnements professionnels.
Cette station permet le ravitaillement de machines agricoles telles que tracteurs et moissonneuses, l’alimentation de groupes électrogènes et chantiers mobiles, ainsi que le transfert de fioul dans les garages, dépôts ou stations mobiles. Le kit d’aspiration est à commander séparément (référence 139759).
Caractéristiques techniques :
- Diamètre nominal d’aspiration (DNA) : 1''1/4
- Diamètre nominal de refoulement (DNR) : 1''
- Diamètre du flexible de refoulement : 20 mm
- Puissance : 0,78 W
- Vitesse de rotation : 2800 tours/min
- Ampérage : 2 A
- Pression de fonctionnement : 2,6 bar
- Norme d’isolation : IP55
- Fréquence : 50 Hz
- Tension : 230 V
Le bypass intégré protège le moteur des pics de pression, prolongeant la durée de vie de l’installation. L’installation est rapide grâce au flexible pré-monté et au pistolet prêt à l’emploi. La maintenance est facilitée par l’accessibilité des pièces et l’absence de surpression, avec une compatibilité assurée avec les pièces détachées RENSON.
- dna : 1''1/4
- puissance : 0,78 W
- tour/min : 2800
- dnr : 1''
- diamètre du flexible de refoulement : Ø20 mm
- ampérage : 2 A
- pression : 2.6 bar
- norme d'isolation : ip55
- pompe : auto-amorçante avec bypass
- indicateur de colmatage : non
- débit : 80 L/min
- fréquence : 50 Hz
- tension : 230 V
- longueur du flexible de refoulement : 6 m
Pour la mise en marche, il convient de brancher la fiche électrique, puis d’appuyer sur le bouton marche/arrêt. Le pistolet doit être placé dans le réservoir à remplir. La pompe démarre et s’arrête automatiquement à l’aide du pistolet. Une fois le remplissage terminé, arrêter la pompe en actionnant le bouton, puis décomprimer le tuyau en appuyant sur le pistolet. Enfin, raccrocher et ranger le pistolet.
Cette station est utilisée pour le transfert et le ravitaillement de carburants tels que le gasoil, notamment pour des machines agricoles (tracteurs, moissonneuses), des groupes électrogènes et chantiers mobiles, ainsi que pour le transfert de fioul dans garages, dépôts ou stations mobiles.
Le système de filtration intégré nettoie le carburant en éliminant les impuretés et l’eau présentes. La cartouche filtrante doit être remplacée régulièrement, idéalement tous les trois mois, ou plus fréquemment en cas d’usage intensif. Un indicateur de colmatage signale le besoin de remplacement.
Le compteur mécanique permet de mesurer précisément le volume distribué. Il doit être étalonné avant utilisation en suivant une procédure précise de remplissage et comparaison avec un récipient étalonné.
En cas de dysfonctionnement, des solutions sont proposées selon le problème rencontré (ex. : vérifier les fuites d’aspiration, contrôler l’état des palettes, nettoyer le filtre, vérifier la tension électrique).
Le système est prévu pour un usage intensif avec des cycles prolongés, à un débit stable de 80 L/min. La pompe ne doit pas fonctionner à sec et l’utilisation au-delà de 30 minutes d’affilée est déconseillée pour éviter une élévation excessive de la température.
Le kit d’aspiration n’est pas fourni et doit être commandé séparément.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les principaux éléments techniques de cette station fuel avec pistolet automatique ?
Cette station est équipée d’une pompe volumétrique à palettes auto-amorçante avec bypass intégré assurant un débit stable de 80 L/min. Elle comprend un flexible de refoulement de 6 mètres avec raccords sertis, un pistolet automatique en aluminium avec raccord tournant, un compteur mécanique 4 chiffres pour une gestion précise du carburant, et un kit de filtration garantissant la qualité du carburant. La pompe fonctionne sous 230 V, avec une protection moteur IP55.
Comment se déroule la mise en service et l’utilisation de la station fuel ?
La station se fixe au mur ou sur une cuve et se branche sur une prise électrique 230 V avec mise à la terre. Après raccordement du tuyau de refoulement et du pistolet automatique en respectant le sens d’aspiration et de refoulement indiqué, il faut appuyer sur le bouton marche/arrêt pour démarrer la pompe. Le pistolet automatique permet de contrôler le remplissage et la pompe s’arrête automatiquement. Une fois le remplissage terminé, il convient de décomprimer le tuyau avant de ranger le pistolet.
Quel est le rôle du système de filtration intégré dans cette station ?
Le système de filtration élimine les impuretés et l’eau présentes dans le carburant grâce à une cartouche filtrante. Cette cartouche doit être remplacée régulièrement, idéalement tous les trois mois, pour assurer une filtration efficace et éviter les pannes. Un indicateur de colmatage signale l’état de la cartouche, facilitant ainsi la maintenance.
Quelles précautions doivent être prises pour garantir la longévité et la sécurité de l’installation ?
Le bypass intégré protège le moteur des pics de pression, prolongeant la durée de vie de la pompe. Il est déconseillé de faire fonctionner la pompe à sec ou au-delà de 30 minutes d’affilée pour éviter une surchauffe au-delà de 60°C. La maintenance doit inclure le contrôle et le remplacement des pièces d’usure comme les palettes, joints, filtres et flexibles. Le compteur doit être étalonné régulièrement pour garantir la précision des mesures.
Quels sont les usages professionnels adaptés à cette station fuel ?
Cette station est conçue pour le ravitaillement de machines agricoles (tracteurs, moissonneuses), l’alimentation de groupes électrogènes et chantiers mobiles, ainsi que pour le transfert de fioul dans garages, dépôts ou stations mobiles. Elle répond aux contraintes d’un usage intensif avec un débit stable et une installation rapide grâce au flexible pré-monté et au pistolet prêt à l’emploi.
