TALIAPLAST PINCE A BORDURE LATERALE 400MM 401917
Référence : S036401917
Découvrez TALIAPLAST PINCE A BORDURE LATERALE 400MM 401917 disponible à l'achat
- Capacité de levage maximale 180 kg
- Réglage adaptable de 120 à 400 mm
- Structure robuste en acier peint époxy
- Patins en caoutchouc assurant bonne adhérence
- Utilisation manuelle ou mécanique sécurisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La pince à bordure latérale 400 mm TALIA est un équipement de manutention conçu spécifiquement pour la prise et le levage de bordures en béton de forme parallélépipédique, à faces planes et non coniques, telles que les bordures de trottoir et caniveaux.

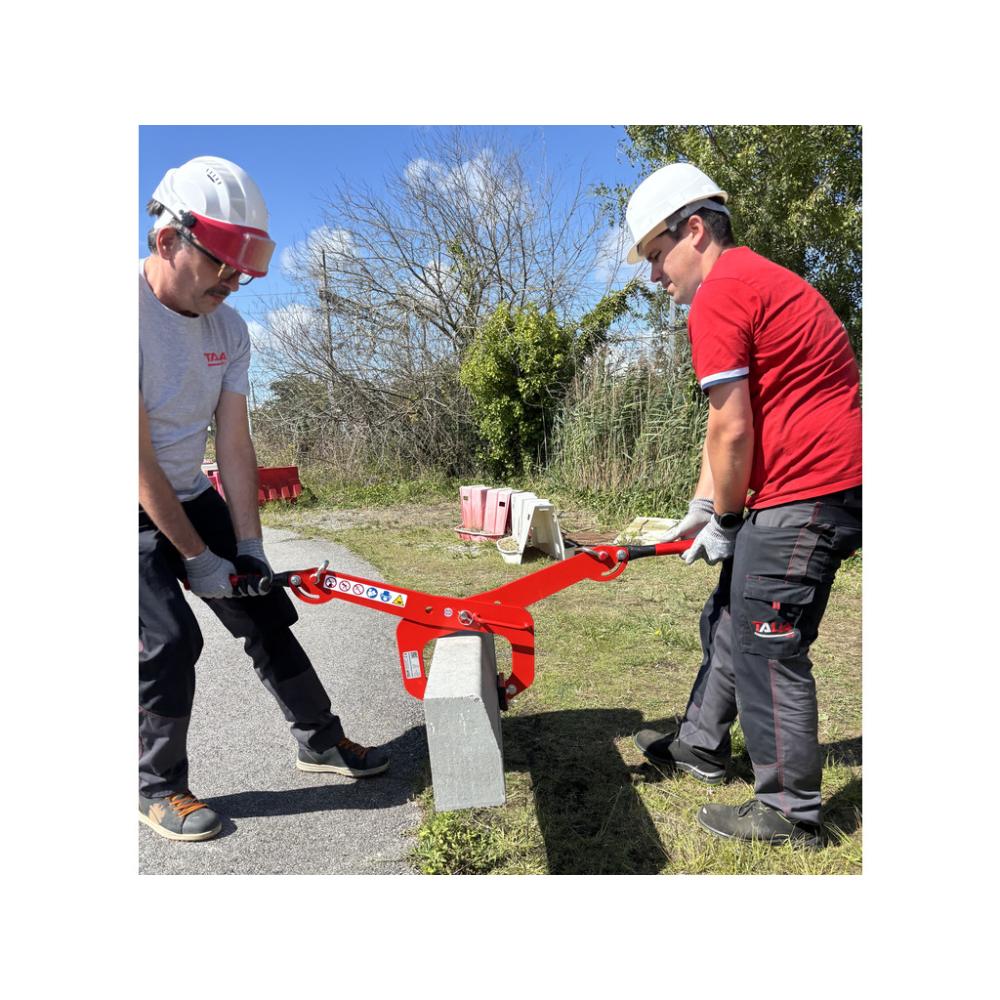

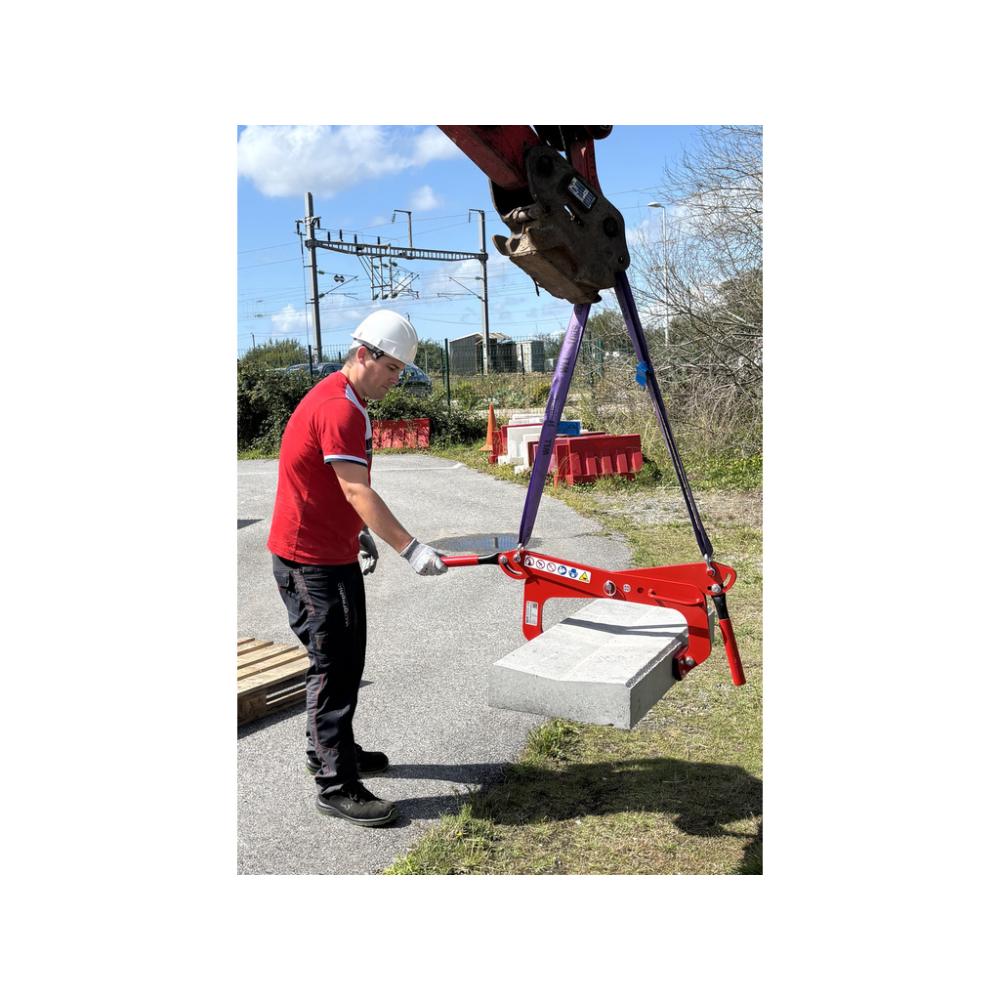

Elle peut être utilisée manuellement par deux opérateurs, qui saisissent l’appareil par les poignées latérales prévues à cet effet, ou mécaniquement en étant suspendue à un engin porteur (chariot élévateur, grue, chariot télescopique) via un anneau d’accrochage compatible avec des chaînes ou sangles (non fournies).
La capacité maximale de levage est de 180 kg, avec deux plages de réglage permettant d’adapter la prise à la largeur de la charge : de 120 à 250 mm (position 1) ou de 250 à 400 mm (position 2). Le levage est strictement interdit pour des charges inférieures à 120 mm ou supérieures à 400 mm.
La structure est en acier avec une peinture époxy, assurant robustesse et résistance.
Les patins de contact sont en caoutchouc technique, garantissant une bonne adhérence sur des surfaces planes, propres, non friables et exemptes de graisse ou corps étrangers.
L’appareil fonctionne par serrage mécanique automatique activé par le poids de la charge, assurant un maintien stable par friction.
Le système de verrouillage est gravitaire, utilisant le poids de la charge pour sécuriser la prise.
Il est impératif de toujours lever la charge par son centre de gravité et de ne jamais soulever des charges coniques, instables, fissurées, glissantes ou endommagées.
Le levage doit être effectué au plus près du sol, avec une conduite souple et sans à-coups, en respectant les consignes de sécurité, notamment ne jamais se placer sous une charge suspendue.
Les dimensions hors tout de la pince sont de 750 mm de longueur, 400 mm de largeur et 200 mm de hauteur, avec un poids à vide de 15 kg.

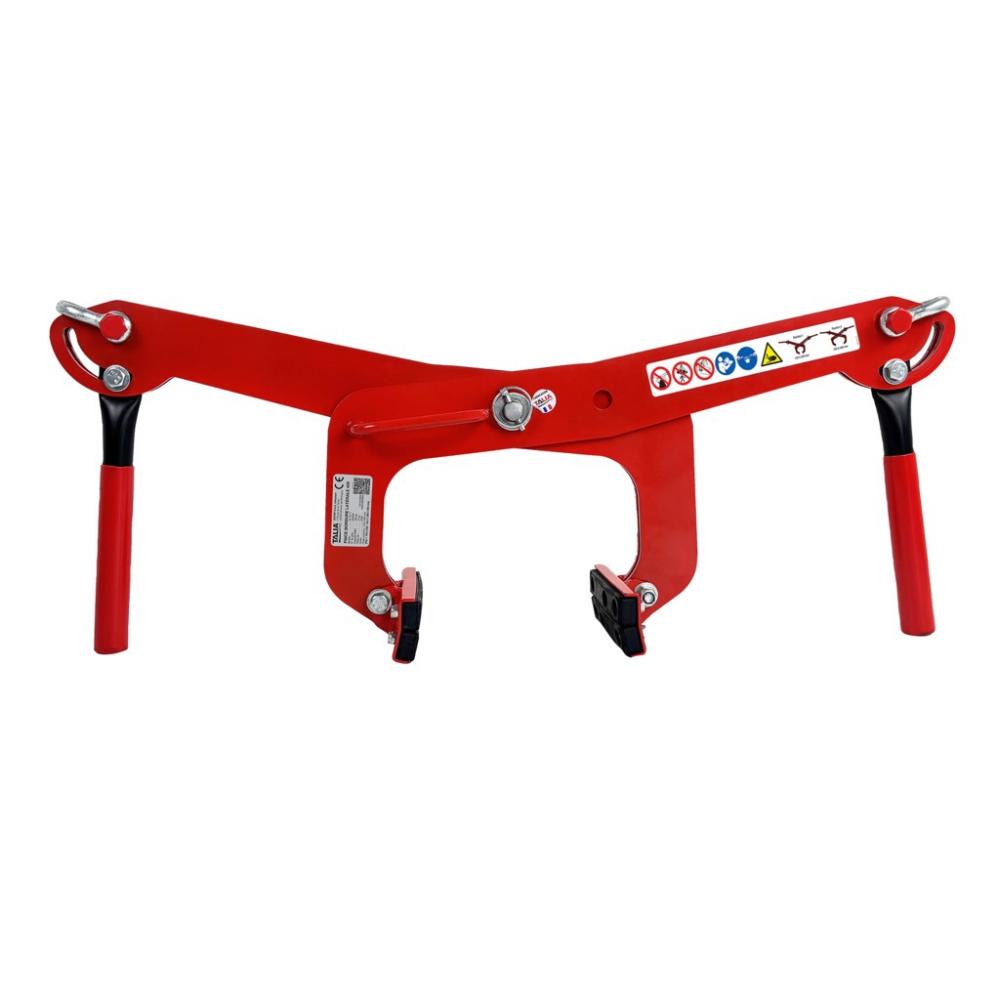

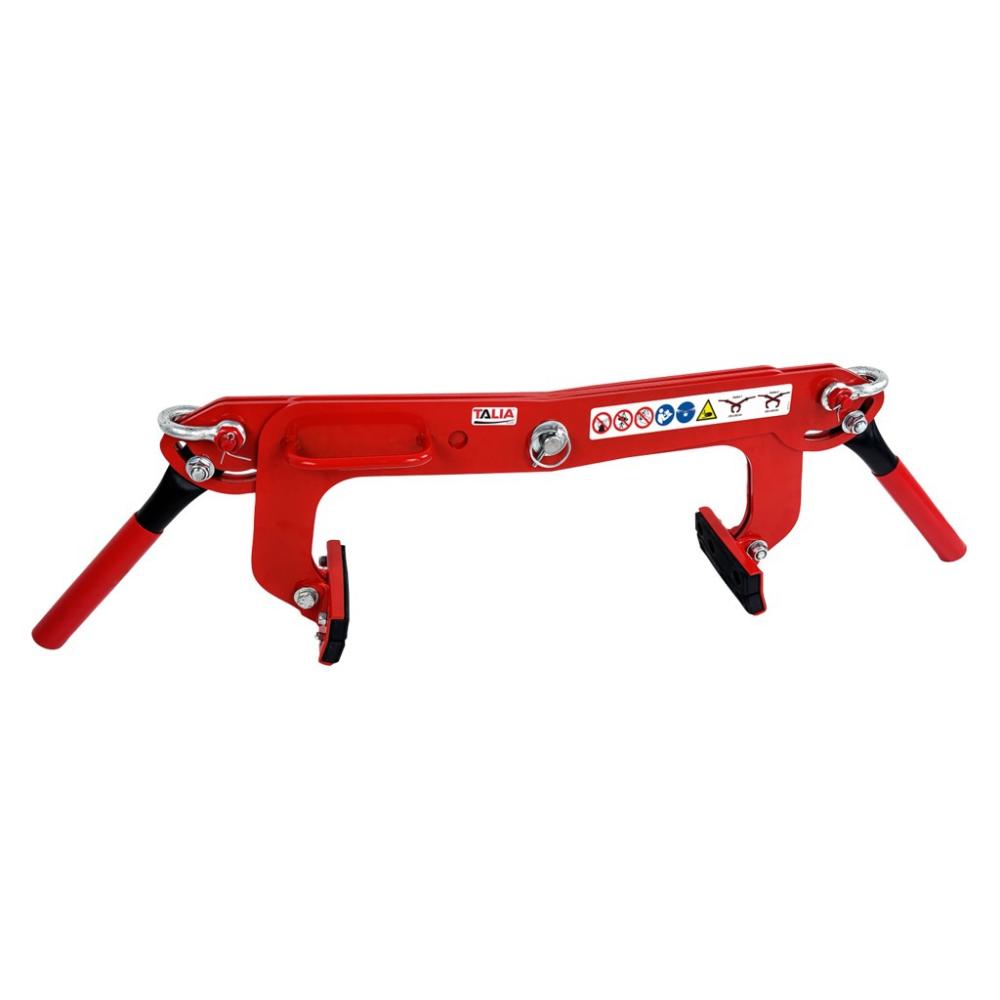

La pince dispose de poignées de manutention manuelle, de manilles lyre pour élingue, d’un axe de sécurité, d’un système de réglage de l’ouverture et de patins en caoutchouc.
Concernant la sécurité, plusieurs pictogrammes et consignes rappellent :
- L’interdiction de se placer sous une charge suspendue.
- L’interdiction de saisir des charges coniques ou hors centre de gravité.
- L’obligation d’utiliser uniquement les poignées rouges prévues.
- Le respect strict de la charge maximale utile (CMU) de 180 kg.
Le transport et la manutention doivent être réalisés avec précaution, en position stable, en évitant chocs et chutes.
Le stockage doit se faire dans un endroit sec, propre, à l’abri des intempéries, avec les mâchoires fermées et l’appareil posé de manière stable.
L’installation sur l’engin porteur nécessite de vérifier la compatibilité et la capacité de levage de l’engin, de fixer correctement les accessoires de levage sur les manilles, et de s’assurer de la bonne verticalité et stabilité avant levage.
Le réglage de la pince s’effectue en retirant la goupille de sécurité centrale, en alignant les trous des bras selon la position adaptée à la largeur de la charge, puis en repositionnant la goupille.
Un contrôle visuel de l’appareil doit être réalisé avant chaque utilisation pour vérifier l’absence de fissures, déformations, usures ou défauts sur les composants.
La pince doit être nettoyée régulièrement, notamment les patins, avec un chiffon propre et sec, sans utiliser de solvants ou nettoyeurs haute pression.
La maintenance préventive comprend le graissage léger de l’axe, le contrôle et le resserrage des fixations, ainsi que le remplacement des pièces d’usure telles que les patins en caoutchouc, les goupilles de sécurité et les embouts de poignées.
Une inspection annuelle complète par un expert est obligatoire, avec tenue d’un registre de suivi.
En cas de dysfonctionnement (mâchoires bloquées, perte d’adhérence, pièces endommagées), l’appareil doit être immédiatement mis hors service et réparé uniquement par du personnel qualifié avec des pièces d’origine.
Enfin, la mise hors service et la mise au rebut doivent être effectuées de manière responsable, en privilégiant le recyclage des matériaux (acier, caoutchouc) et en respectant les réglementations environnementales.
Cette pince à bordure latérale 400 mm TALIA est un outil professionnel, fiable et sécurisé, destiné à faciliter la manutention et la pose de bordures en béton dans le respect des normes et règles de sécurité en vigueur.
La capacité maximale de levage est de 180 kg, avec deux plages de réglage pour adapter la prise à la largeur de la charge : de 120 à 250 mm (position 1) et de 250 à 400 mm (position 2). Le levage est strictement réservé aux charges comprises dans ces dimensions. La pince fonctionne par serrage mécanique automatique activé par le poids de la charge, assurant un maintien stable par friction grâce à un système de verrouillage gravitaire.
La structure est en acier peint époxy, garantissant robustesse et résistance à l’usage, tandis que les patins de contact en caoutchouc technique assurent une bonne adhérence sur des surfaces planes, propres, non friables et exemptes de graisse ou corps étrangers. Les dimensions hors tout de la pince sont de 800 mm de longueur, 450 mm de largeur et 200 mm de hauteur, avec un poids à vide de 15 kg.
L’appareil est équipé de poignées de manutention manuelle, de manilles lyre pour élingue, d’un axe de sécurité, d’un système de réglage de l’ouverture par goupille de sécurité, et de patins en caoutchouc remplaçables. Il est impératif de lever la charge par son centre de gravité et de respecter les consignes de sécurité, notamment l’interdiction de se placer sous une charge suspendue, de manipuler des charges coniques, fissurées, glissantes ou endommagées, ainsi que la charge maximale utile de 180 kg.
Le réglage de la pince s’effectue en retirant la goupille centrale, en positionnant les bras selon la largeur de la charge, puis en repositionnant la goupille. Un contrôle visuel doit être réalisé avant chaque utilisation pour vérifier l’intégrité des composants. La maintenance préventive comprend le graissage léger de l’axe, le contrôle et le resserrage des fixations, ainsi que le remplacement des pièces d’usure telles que les patins, goupilles et embouts de poignées.
Le nettoyage se fait avec un chiffon propre et sec, sans solvants ni nettoyeurs haute pression. Une inspection annuelle par un expert est obligatoire, avec tenue d’un registre de suivi. En cas de dysfonctionnement, la pince doit être mise hors service et réparée uniquement par du personnel qualifié avec des pièces d’origine.
Le stockage doit être effectué dans un lieu sec, propre, à l’abri des intempéries, avec les mâchoires fermées et la pince posée de manière stable. La mise hors service et le recyclage doivent respecter les réglementations environnementales en privilégiant la valorisation des matériaux acier et caoutchouc.
Cette pince TALIA répond à la norme européenne Machines 2006/42/CE et est conçue pour offrir une solution fiable, sécurisée et efficace pour la manutention et la pose de bordures en béton.
- Capacité de levage maximale 180 kg
- Plages de réglage : 120 à 250 mm et 250 à 400 mm
- Longueur hors tout 800 mm
- Largeur hors tout 450 mm
- Hauteur hors tout 200 mm
- Poids à vide 15 kg
- Structure en acier avec peinture époxy
- Patins de contact en caoutchouc technique
- Système de serrage mécanique automatique par poids de charge
- Système de verrouillage gravitaire
- Utilisation manuelle par deux opérateurs ou levage mécanique
Le réglage de la pince s’effectue en retirant la goupille de sécurité centrale, en alignant les trous des bras selon la largeur de la charge à lever (de 120 à 250 mm en position 1 ou de 250 à 400 mm en position 2), puis en repositionnant la goupille. Le levage est interdit pour des charges en dehors de ces plages.
L’appareil fonctionne par serrage mécanique automatique activé par le poids de la charge, qui provoque la fermeture des mâchoires par friction, assurant un maintien stable. Le levage doit toujours se faire par le centre de gravité de la charge, en évitant les charges coniques, instables, fissurées, glissantes ou endommagées.
La manutention de la charge doit être réalisée au plus près du sol, avec une conduite souple et sans à-coups. Il est interdit de se placer sous une charge suspendue. Avant chaque utilisation, un contrôle visuel doit être effectué pour vérifier l’absence de fissures, déformations ou usures sur les composants.
En cas de dysfonctionnement (mâchoires bloquées, perte d’adhérence, pièces endommagées), l’appareil doit être immédiatement mis hors service et réparé uniquement par du personnel qualifié avec des pièces d’origine.
Le transport et la manutention doivent se faire avec précaution, en position stable, en évitant chocs et chutes. Le stockage doit se faire dans un endroit sec, propre, à l’abri des intempéries, avec les mâchoires fermées et l’appareil posé de manière stable.
Le nettoyage se réalise avec un chiffon propre et sec, sans solvants ni nettoyeurs haute pression, en insistant sur les patins de contact. La maintenance préventive comprend le graissage léger de l’axe, le contrôle et le resserrage des fixations, ainsi que le remplacement des pièces d’usure telles que les patins, goupilles de sécurité et embouts de poignées.
Une inspection annuelle complète par un expert est obligatoire, avec tenue d’un registre de suivi. La mise hors service doit être clairement identifiée, et la mise au rebut doit respecter les réglementations environnementales en privilégiant le recyclage des matériaux.
SOFOP TALIAPLAST
3 ROUTE DE LA TORSEBP 46
44550 - MONTOIR DE BRETAGNE
France
commercialfrance@taliaplast.com
Questions produits
Quels sont les réglages possibles pour adapter la pince à la largeur de la bordure ?
La pince dispose de deux plages de réglage pour s’adapter à la largeur de la bordure : position 1 pour une largeur de charge de 120 à 250 mm, et position 2 pour une largeur de charge de 250 à 400 mm. Le réglage s’effectue en retirant la goupille de sécurité centrale, en alignant les trous des bras selon la position souhaitée, puis en repositionnant la goupille. Le levage est interdit en dehors de ces plages.
Quelles sont les consignes de sécurité spécifiques à respecter lors de l’utilisation de la pince ?
Il est impératif de lever la charge par son centre de gravité et de ne jamais soulever de charges coniques, instables, fissurées, glissantes ou endommagées. Il est interdit de se placer sous une charge suspendue. La charge maximale utile (CMU) est de 180 kg et doit être strictement respectée. Les poignées rouges prévues doivent être utilisées pour la manutention manuelle.
Comment s’effectue le fonctionnement mécanique de la pince lors du levage ?
La pince fonctionne par serrage mécanique automatique activé par le poids de la charge, ce qui provoque la fermeture des mâchoires par friction. Le système de verrouillage est gravitaire, utilisant le poids de la charge pour sécuriser la prise. La manutention doit être réalisée au plus près du sol, avec une conduite souple et sans à-coups.
Quels sont les contrôles et maintenances à réaliser avant et pendant l’utilisation ?
Avant chaque utilisation, un contrôle visuel doit vérifier l’absence de fissures, déformations, usures ou défauts sur les composants, notamment les patins en caoutchouc. Une inspection annuelle complète par un expert est obligatoire, avec tenue d’un registre de suivi. La maintenance préventive comprend le graissage léger de l’axe, le contrôle et le resserrage des fixations, ainsi que le remplacement des pièces d’usure comme les patins, goupilles et embouts de poignées.
Quelles sont les conditions de transport, manutention et stockage recommandées ?
Le transport doit être effectué en position stable, avec des moyens adaptés, en évitant chocs, renversements ou chutes. La manutention manuelle doit être réalisée par des opérateurs qualifiés, en saisissant la pince par les poignées prévues. Le stockage doit se faire dans un endroit sec, propre, à l’abri des intempéries, avec les mâchoires fermées et la pince posée de manière stable. Un stockage prolongé à l’extérieur est déconseillé.
Quels sont les signes de dysfonctionnement à surveiller et la conduite à tenir en cas de défaut ?
Il faut surveiller les mâchoires qui ne se ferment ou n’ouvrent pas correctement, le jeu excessif ou grippage des bras ou axes, la perte d’adhérence, les poignées cassées ou desserrées, et les goupilles ou manilles endommagées. En cas de défaut, l’appareil doit être immédiatement mis hors service, signalé à la maintenance, et ne jamais être utilisé tant que le problème n’est pas réparé par du personnel qualifié avec des pièces d’origine.
