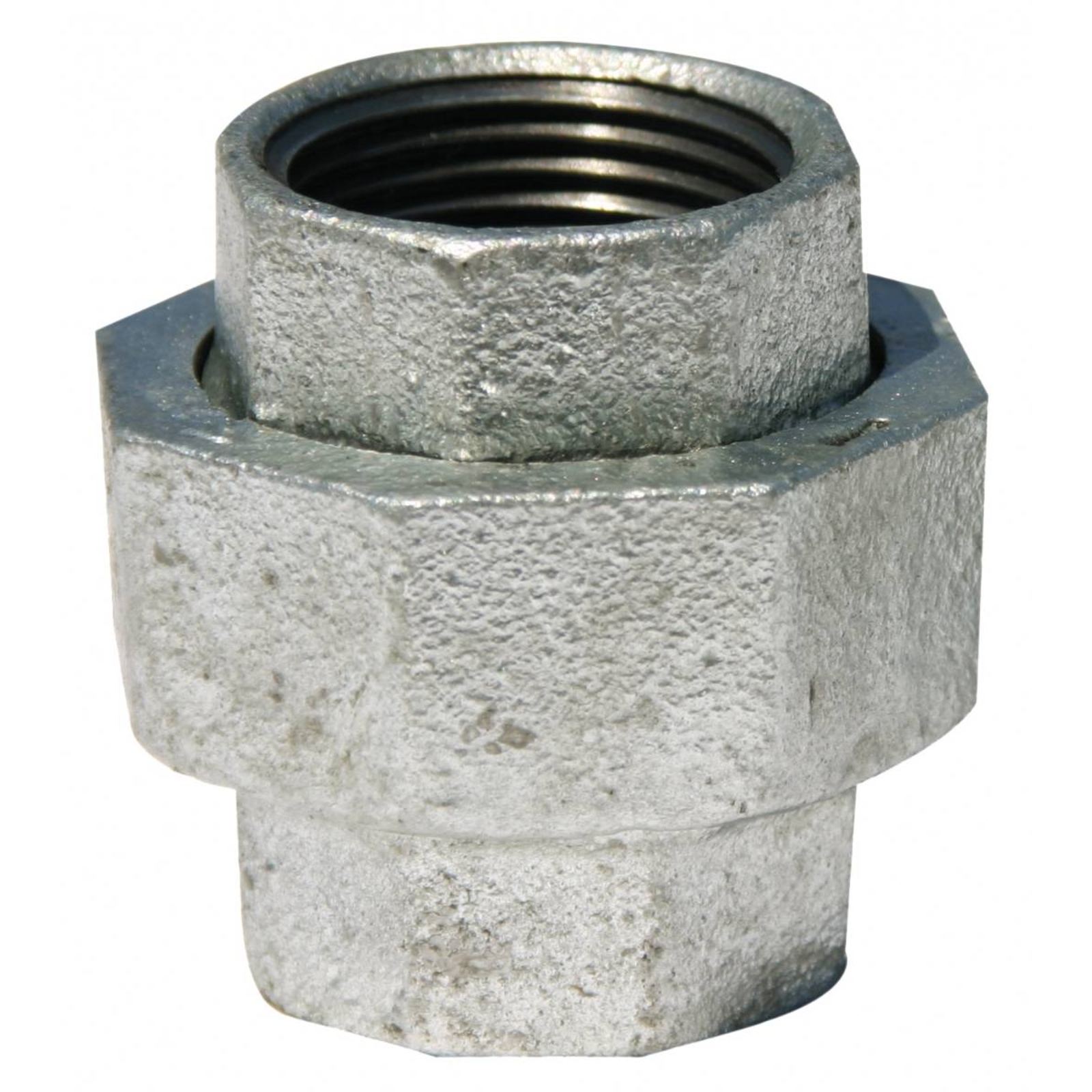

Union rodage conique GALVA N°340 FF 3/4'' RENSON - 101591
Référence : U003101591
Découvrez Union rodage conique GALVA N°340 FF 3/4'' RENSON - 101591 disponible à l'achat
- Acier galvanisé avec galvanisation à chaud 70 µm
- Supporte 25 bars de -20°C à +120°C
- Étanchéité conique pour gaz et eau potable
- Conforme aux normes ISO et EN reconnues
- Union 3 pièces mâle/femelle 3/4'' BSP
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’union rodage conique GALVA RENSON - 101591 est un raccord en acier galvanisé conçu pour des applications de tuyauterie nécessitant une étanchéité conique.
Ce produit présente un diamètre nominal de raccordement de 1 3/4 pouce (20) à l’entrée et de 2 3/4 pouce (20) à la sortie.
Sa forme est droite, facilitant l’alignement des conduites.
Le raccordement est de type filetage femelle cylindrique (BSPT), conforme à la norme ISO 228/1 (Din 259).
Cette union est composée de trois pièces mâle/femelle 3/4" BSP.
Elle est fabriquée en fonte malléable Grade B350-10, conforme à la norme UNE EN 1562.
La protection contre la corrosion est assurée par une galvanisation à chaud avec une épaisseur minimale de 70 µm.
Cette protection garantit une excellente durabilité dans le temps.
L’étanchéité conique permet une utilisation sécurisée pour le transport de gaz et d’eau destinée à la consommation humaine.
Le produit est conforme à la norme UNE EN 10242.
Les diamètres nominaux respectent la norme ISO 6708 et les dimensions sont conformes aux normes ISO 49 et DIN 2950.
Ce raccord supporte une pression maximale de service (PMS) de 25 bars pour des températures de -20°C à +120°C.
Au-delà, il peut supporter une PMS de 20 bars pour des températures allant de +120°C à +300°C.
Les caractéristiques techniques précisent que le raccord d’entrée et de sortie sont tous deux filetés femelles 3/4''.
Le matériau principal est l’acier galvanisé.
Cette union est idéale pour des installations nécessitant une connexion fiable, résistante à la corrosion et adaptée aux exigences de sécurité pour le gaz et l’eau potable.
Elle offre robustesse et conformité aux normes internationales reconnues.
Cette union est constituée de trois pièces mâle/femelle 3/4" BSP, fabriquée en fonte malléable Grade B350-10 selon la norme UNE EN 1562. Sa protection contre la corrosion est assurée par une galvanisation à chaud d’une épaisseur minimale de 70 µm, garantissant une excellente durabilité. Elle offre une étanchéité conique adaptée au transport sécurisé de gaz et d’eau destinée à la consommation humaine, conformément à la norme UNE EN 10242.
Les diamètres nominaux respectent la norme ISO 6708, tandis que les dimensions sont conformes aux normes ISO 49 et DIN 2950. Ce raccord supporte une pression maximale de service (PMS) de 25 bars pour des températures allant de -20°C à +120°C, et jusqu’à 20 bars pour des températures comprises entre +120°C et +300°C.
Cette union est idéale pour des installations nécessitant une connexion robuste, résistante à la corrosion et conforme aux exigences de sécurité pour le gaz et l’eau potable.
- matière : acier galvanisé
- type : union
- raccord : 3/4''
- raccord entrée : FF 3/4''
- raccord sortie : FF 3/4''
- diamètre nominal raccordement 1 3/4 pouce (20)
- diamètre nominal raccordement 2 3/4 pouce (20)
- forme : droit
- pression maximale de service (PMS) : 25 bars de -20°C à +120°C
- pression maximale de service (PMS) : 20 bars de +120°C à +300°C
- type de raccordement : filetage femelle, cylindrique (BSPT), conforme à la norme ISO 228/1 (Din 259)
- union 3 pièces mâle/femelle 3/4'' BSP suivant norme ISO 228/1 (Din 259)
- fonte malléable grade B350-10 conforme à la norme UNE EN 1562
- protection par galvanisation à chaud épaisseur minimale 70 µm
- étanchéité conique
- autorisé pour l’utilisation pour l’eau destinée à la consommation humaine
- fabrication conforme à la norme UNE EN 10242
- diamètres nominaux suivant la norme ISO 6708
- dimensions suivant la norme ISO 49 et DIN 2950
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les diamètres de raccordement de cette union rodage conique GALVA RENSON ?
Cette union possède un diamètre nominal de raccordement de 1 3/4 pouce (20) à l'entrée et de 2 3/4 pouce (20) à la sortie. Les raccords sont de type filetage femelle cylindrique (BSPT) 3/4'' conformes à la norme ISO 228/1 (Din 259).
À quelles conditions de pression et température ce raccord peut-il être utilisé ?
Le raccord supporte une pression maximale de service de 25 bars pour des températures allant de -20°C à +120°C. Au-delà, il peut fonctionner sous une pression maximale de 20 bars pour des températures comprises entre +120°C et +300°C.
Ce produit est-il adapté pour le transport d’eau potable ou de gaz ?
Oui, l’union est conçue avec une étanchéité conique assurant une utilisation sécurisée pour le transport de gaz et d’eau destinée à la consommation humaine. Elle est conforme à la norme UNE EN 10242.
De quel matériau est fabriqué ce raccord et comment est-il protégé contre la corrosion ?
Le raccord est fabriqué en fonte malléable Grade B350-10 conforme à la norme UNE EN 1562. Il bénéficie d’une protection par galvanisation à chaud avec une épaisseur minimale de 70 µm, garantissant une bonne résistance à la corrosion.
Quels sont les standards normatifs respectés par cette union rodage conique ?
Ce produit respecte plusieurs normes : ISO 228/1 (Din 259) pour le filetage, UNE EN 1562 pour la fonte malléable, UNE EN 10242 pour la fabrication, ISO 6708 pour les diamètres nominaux, ainsi que ISO 49 et DIN 2950 pour les dimensions.
