Vanne guillotine fonte DN200 à levier RENSON - 814281
Référence : U003814281
Découvrez Vanne guillotine fonte DN200 à levier RENSON - 814281 disponible à l'achat
- Corps en fonte ductile avec revêtement époxy 150 microns
- Supporte une pression jusqu’à 10 bar selon diamètre
- Température de service de -10°C à +80°C standard
- Étanchéité possible avec plusieurs types de joints
- Passage intégral pour un débit optimal
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

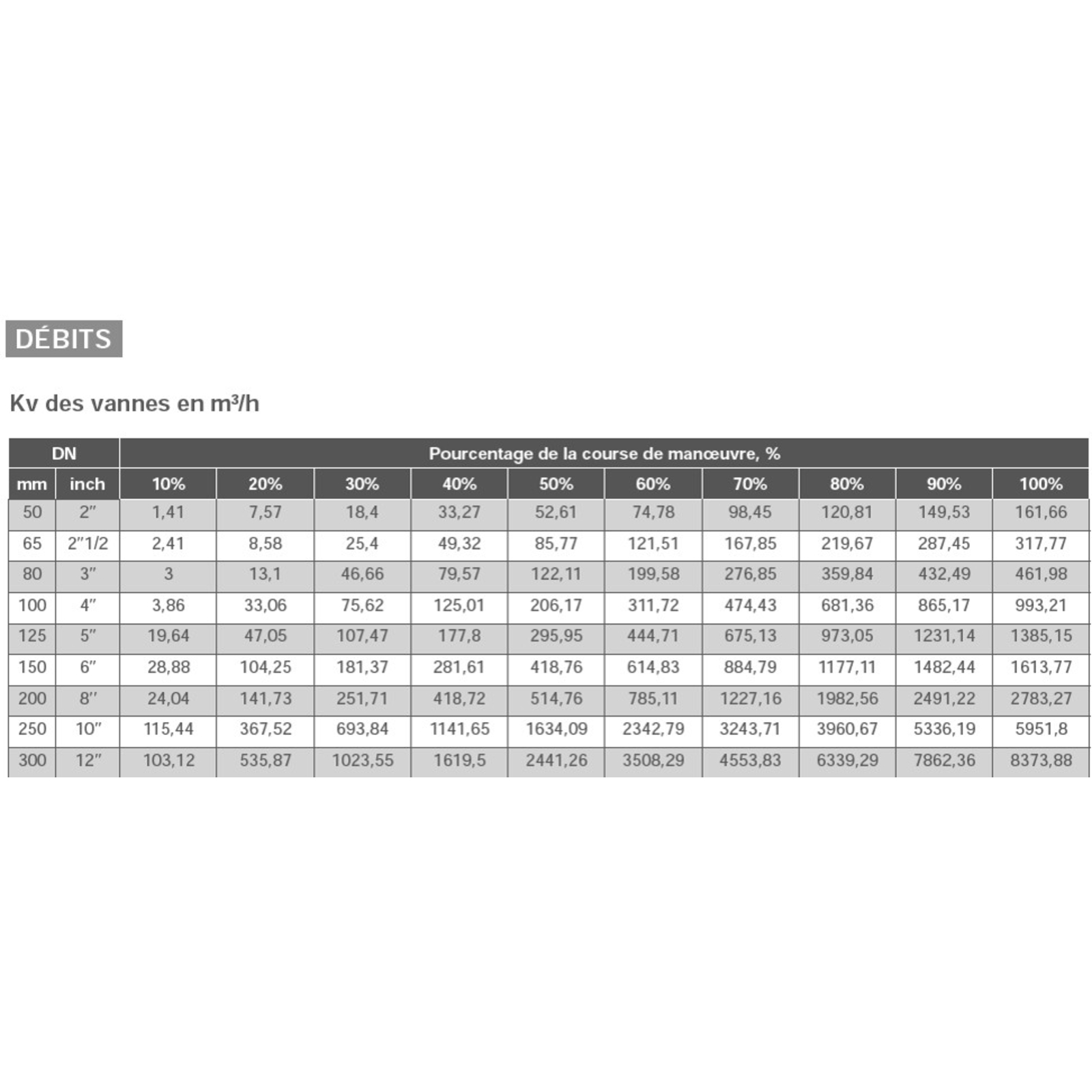

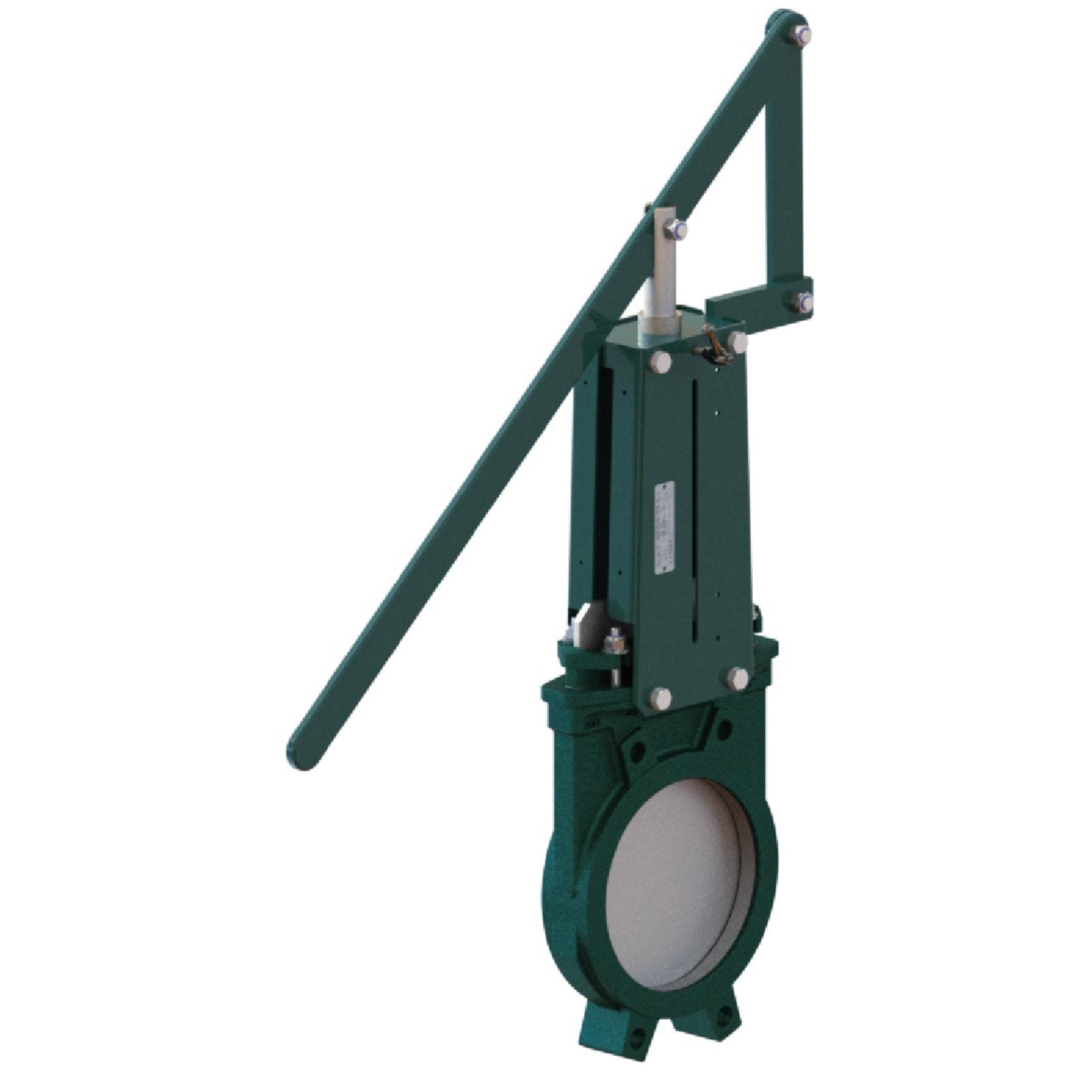

La vanne guillotine fonte DN200 RENSON est une vanne à levier avec corps en fonte ductile, conçue pour des applications industrielles exigeantes.
Elle est particulièrement adaptée aux réseaux de traitement d’eau, à la papeterie, aux usines chimiques, au secteur vinicole, à la cimenterie, au transport pneumatique et au stockage.
Elle peut gérer divers fluides tels que l’eau, les eaux usées, la pâte à papier, ainsi que des produits pâteux, poudreux, granuleux, fibreux, abrasifs et cristallisants.
La vanne fonctionne en mode « tout ou rien » ou en régulation grâce à une tige montante.
Son corps monobloc moulé en fonte ductile garantit une grande robustesse.
Elle assure une étanchéité unidirectionnelle avec un sens d’installation clairement indiqué par une flèche sur le corps.
Le montage s’effectue entre brides ISO PN10, conformément aux normes EN1092-2 et DIN 2501.
La conception intègre une pelle à extrémité chanfreinée et coupante, guidée dans le corps avec peu de jeu, pour une fermeture garantie sans risque de blocage.
La face de la pelle est polie, assurant un contact doux avec les joints d’étanchéité.
Le fouloir de presse-étoupe en fonte ductile très résistant évite les risques de cassure.
L’effort de manœuvre est réduit grâce à l’élasticité des joints.
Les plaques supports en tôle profilée et préformée permettent le montage d’accessoires ou de kits.
Le passage intégral en fin d’ouverture garantit de grands débits avec de faibles pertes de charge.
Une régulation de flux est possible sur des fluides pâteux ou abrasifs grâce à l’adaptation d’un déflecteur.
La vanne est protégée contre la corrosion par un revêtement en peinture époxy.
Sur le plan technique, la construction comprend :
- Un corps en fonte ductile EN-GJS-500-7 avec revêtement époxy poudre RAL 6005 de 150 microns
- Un fouloir de presse-étoupe en fonte ductile EN-GJS-400-15 avec revêtement époxy liquide RAL 6005 de 70 microns
- Une plaque support et un levier en acier avec revêtement époxy liquide RAL 6005 de 70 microns
- Une pelle en inox 304
- Des joints en nitrile
- Une frette en inox X5CrNi 18 10
- Une garniture de presse-étoupe en PTFE
- Une tige de manœuvre en inox 13% Cr
- Une potence en acier zingué
- Des vis, écrous, rondelles et tiges en inox A2-70
La vanne supporte une pression maximale de service de 10 bar pour les diamètres DN50 à DN250, et 7 bar pour DN300.
La température de service maximale standard est comprise entre -10°C et +80°C.
Les différentes options d’étanchéité permettent des températures maximales variables selon le type de joint : métal/métal, nitrile, EPDM, silicone, FPM (Viton®), PTFE, ou CSM (Hypalon®).
Pour une étanchéité optimale avec un joint de siège en PTFE, la pression de service doit être d’au moins 1 bar.
Cette vanne guillotine offre ainsi une solution fiable, robuste et polyvalente pour le contrôle des fluides dans des environnements industriels diversifiés.
Cette vanne fonctionne en mode « tout ou rien » ou en régulation grâce à une tige montante. Son corps monobloc moulé en fonte ductile EN-GJS-500-7, revêtu d’une peinture époxy poudre RAL 6005 de 150 microns, garantit une grande robustesse et une excellente protection contre la corrosion. Le montage s’effectue entre brides ISO PN10, conformément aux normes EN1092-2 et DIN 2501.
La conception intègre une pelle en inox 304 à extrémité chanfreinée et coupante, guidée avec peu de jeu pour assurer une fermeture fiable et sans risque de blocage. La face polie de la pelle assure un contact doux avec les joints d’étanchéité en nitrile. Le fouloir de presse-étoupe en fonte ductile EN-GJS-400-15, revêtu d’époxy liquide RAL 6005 (70 microns), est très résistant et évite les risques de cassure. La garniture de presse-étoupe est en PTFE, assurant une étanchéité durable.
Les plaques supports en tôle profilée et préformée permettent le montage d’accessoires ou de kits. Le passage intégral en fin d’ouverture garantit de grands débits avec de faibles pertes de charge. Une régulation de flux est possible sur des fluides pâteux ou abrasifs grâce à l’adaptation d’un déflecteur. L’effort de manœuvre est réduit grâce à l’élasticité des joints.
La vanne supporte une pression maximale de service de 10 bar pour les diamètres DN50 à DN250, et 7 bar pour DN300. La température de service standard varie de -10°C à +80°C. Selon le type de joint, l’étanchéité et la température maximale admissible sont les suivantes : métal/métal (-10°C/+80°C), nitrile blanc (-10°C/+80°C), EPDM (-10°C/+130°C), silicone (-10°C/+170°C), FPM (Viton®) (-10°C/+170°C), PTFE (+4°C/+170°C) et CSM (Hypalon®) (+4°C/+80°C). Pour une étanchéité optimale avec joint de siège en PTFE, une pression minimale de 1 bar est recommandée.
Les composants métalliques comprennent également une frette en inox X5CrNi 18 10, une tige de manœuvre en inox 13% Cr, une potence en acier zingué, ainsi que des vis, écrous, rondelles et tiges en inox A2-70, assurant une grande durabilité et résistance à la corrosion.
Cette vanne guillotine offre une solution fiable et performante pour le contrôle des fluides dans des environnements industriels variés, alliant robustesse, facilité d’utilisation et adaptabilité.
- marque : renson
- référence fournisseur : 814281
- corps en fonte ductile EN-GJS-500-7 avec revêtement en époxy poudre RAL 6005 150 microns
- fouloir de presse-étoupe en fonte ductile EN-GJS-400-15 avec revêtement en époxy liquide RAL 6005 70 microns
- plaque support et levier en acier avec revêtement en époxy liquide RAL 6005 70 microns
- pelle en inox 304
- joints en nitrile
- frette en inox X5CrNi 18 10
- garniture de presse-étoupe en PTFE
- tige de manœuvre en inox 13% Cr
- potence en acier zingué
- vis, écrous, rondelles, tiges en inox A2-70
- montage entre brides suivant les normes EN1092-2 et DIN 2501 : ISO PN10
- pression de service maxi : 10 bar pour DN50-250, 7 bar pour DN300
- température de service maxi standard : -10°C à +80°C
- étanchéité amont/aval : joint élastomère ou contact métal/métal
- étanchéité haut de vanne : PTFE/élastomère
- étanchéité et température maxi selon type de joint :
- métal/métal : -10°C / +80°C
- nitrile blanc : -10°C / +80°C
- EPDM : -10°C / +130°C
- silicone : -10°C / +170°C
- FPM (Viton®) : -10°C / +170°C
- PTFE : +4°C / +170°C
- CSM (Hypalon®) : +4°C / +80°C
- pression minimale de service de 1 bar recommandée avec joint de siège en PTFE
