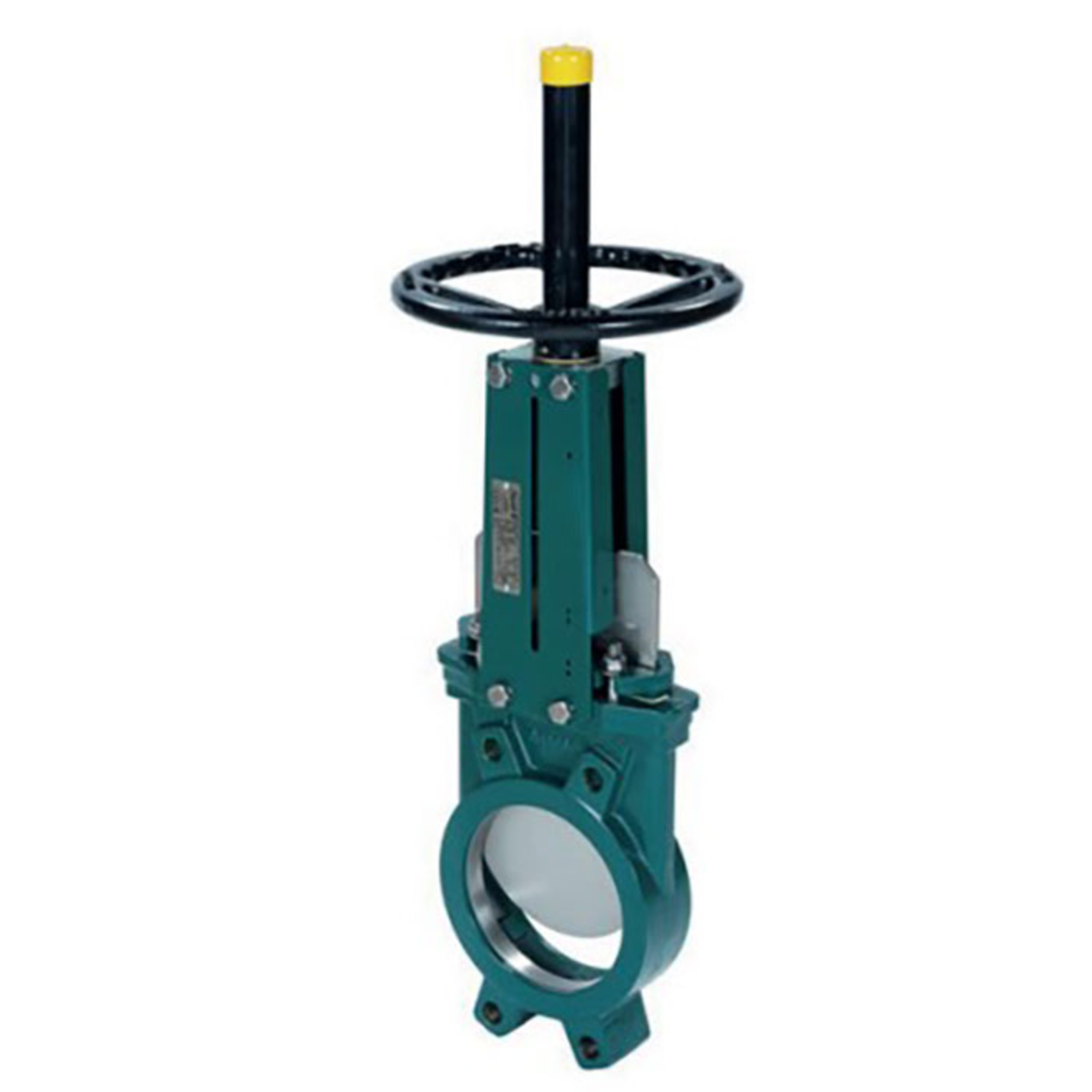

Vanne guillotine fonte DN200 volant tige montante RENSON - 811238
Référence : U003811238
Découvrez Vanne guillotine fonte DN200 volant tige montante RENSON - 811238 disponible à l'achat
- Corps en fonte ductile avec revêtement époxy 150 microns
- Pression maximale 10 bar pour DN50 à DN250
- Température de service de -10°C à +80°C avec joint nitrile
- Passage intégral pour grands débits et faibles pertes
- Manœuvre facilitée grâce à la tige montante en inox
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La vanne guillotine fonte DN200 RENSON est conçue pour répondre aux applications industrielles les plus exigeantes.
Elle est particulièrement adaptée aux réseaux de traitement d’eau, papeterie, usines chimiques, domaines vinicoles, cimenteries, transports pneumatiques et stockage.
Elle permet le passage de fluides variés tels que l’eau, eaux usées, pâte à papier, produits pâteux, poudreux, granuleux, fibreux, abrasifs et cristallisants.
Cette vanne à guillotine est équipée d’un volant avec tige montante et offre une fonction « tout ou rien » ou une régulation de flux.
Le corps monobloc est moulé en fonte ductile et monté entre brides ISO PN10, garantissant une étanchéité unidirectionnelle avec sens d’installation indiqué par une flèche sur le corps.
La pelle, à extrémité chanfreinée et coupante, est guidée dans le corps avec peu de jeu, assurant une fermeture fiable sans risque de blocage.
La face de la pelle est polie pour un contact doux avec les joints d’étanchéité.
Le fouloir de presse-étoupe en fonte ductile très résistant évite les risques de cassure.
Les efforts de manœuvre sont réduits grâce à l’élasticité des joints d’étanchéité.
Des plaques supports en tôle profilée et préformée, disponibles du DN50 au DN300, permettent le montage d’accessoires ou de kits.

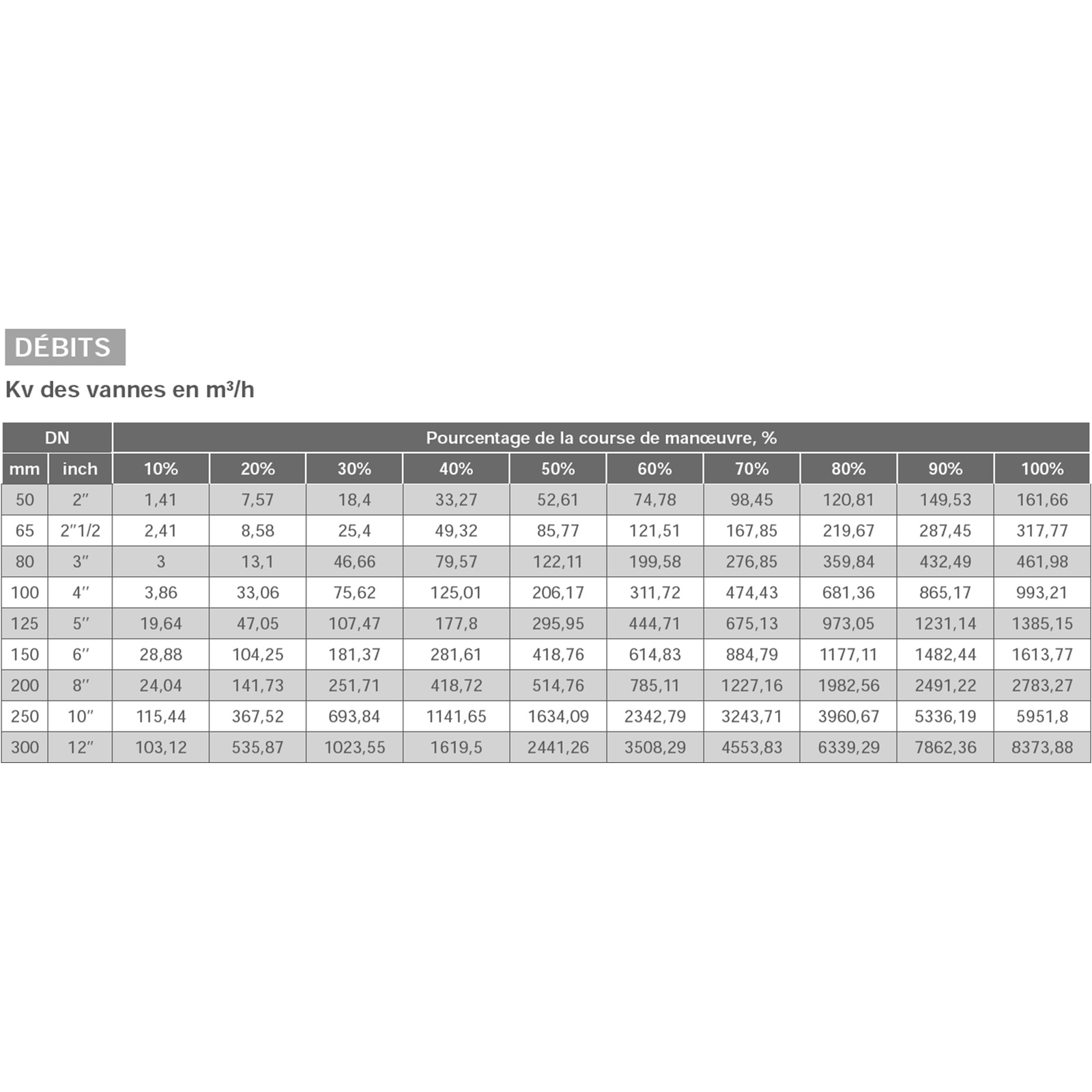

Le passage intégral en fin d’ouverture garantit de grands débits avec de faibles pertes de charge.
Une régulation de flux est possible sur des fluides pâteux ou abrasifs grâce à l’adaptation d’un déflecteur.
La vanne est protégée contre la corrosion par un revêtement en peinture époxy.
Sur le plan technique, la construction comprend :
- Un corps en fonte ductile EN-GJS-500-7 avec revêtement en époxy poudre RAL 6005 d’une épaisseur de 150 microns.
- Une plaque support en acier avec revêtement époxy liquide RAL 6005 de 70 microns.
- Un fouloir de presse-étoupe en fonte ductile EN-GJS-400-15 avec revêtement époxy liquide RAL 6005 de 70 microns.
- Un volant en fonte EN-GJL-250 avec revêtement époxy liquide RAL 9005 de 70 microns.
- Un tube de protection en acier A45 avec revêtement époxy liquide RAL 9005 de 70 microns.
- La pelle, la frette, les vis de détection et écrous sont en inox X5CrNi 18-10.
- La garniture de presse-étoupe est en PTFE.
- Les joints sont en nitrile.
- La tige de manœuvre est en inox avec 13% de chrome.
- La potence est en acier zingué.
- Le bouchon est en polyéthylène.
- Les vis, écrous, rondelles et tiges filetées sont en inox A2-70.
- La rondelle d’appui et l’écrou sont en bronze CuSn5Zn8Pb5-C.
Le cadre d’utilisation indique une pression de service maximale de 10 bar pour les DN50 à DN250 et de 7 bar pour les DN300 à DN450.
La température de service maximale est de -10°C à +80°C avec joint nitrile standard.
Le respect du sens de montage indiqué par la flèche est obligatoire pour garantir ces pressions.
Les étanchéités amont, aval et haut de vanne sont assurées par du PTFE et des élastomères.
Les températures maximales d’utilisation des joints varient selon le matériau :
- Métal/métal : -10°C à +80°C
- Nitrile blanc : -10°C à +80°C
- EPDM : -10°C à +130°C
- Silicone : -10°C à +170°C
- FPM (type Viton®) : -10°C à +170°C
- PTFE : +4°C à +170°C
- CSM (type Hypalon®) : +4°C à +80°C
Pour une étanchéité optimale avec le joint de siège PTFE, la pression de service ne doit pas être inférieure à 1 bar.
Cette vanne guillotine allie robustesse, adaptabilité et performances hydrauliques pour des usages industriels variés et exigeants.
Cette vanne à guillotine offre une fonction « tout ou rien » ou une régulation de flux grâce à un volant à tige montante. Son corps monobloc moulé en fonte ductile EN-GJS-500-7 est monté entre brides ISO PN10, avec un sens d’installation indiqué par une flèche garantissant une étanchéité unidirectionnelle. La pelle, à extrémité chanfreinée et coupante, est guidée avec peu de jeu pour une fermeture fiable sans risque de blocage, et sa face polie assure un contact doux avec les joints d’étanchéité. Le fouloir de presse-étoupe en fonte ductile très résistant évite les risques de cassure, et les efforts de manœuvre sont réduits grâce à l’élasticité des joints.
Le passage intégral en fin d’ouverture garantit de grands débits avec de faibles pertes de charge. Une régulation de flux est possible sur des fluides pâteux ou abrasifs grâce à l’adaptation d’un déflecteur. Des plaques supports en tôle profilée et préformée, disponibles du DN50 au DN300, permettent le montage d’accessoires ou de kits. La vanne est protégée contre la corrosion par un revêtement en peinture époxy (corps en époxy poudre RAL 6005 de 150 microns, autres composants en époxy liquide).
Caractéristiques techniques principales :
- Corps en fonte ductile EN-GJS-500-7, revêtement époxy poudre RAL 6005 (150 microns)
- Plaque support en acier avec revêtement époxy liquide RAL 6005 (70 microns)
- Fouloir de presse-étoupe en fonte ductile EN-GJS-400-15, revêtement époxy liquide RAL 6005 (70 microns)
- Volant en fonte EN-GJL-250, revêtement époxy liquide RAL 9005 (70 microns)
- Tube de protection en acier A45 avec revêtement époxy liquide RAL 9005 (70 microns)
- Pelle, frette, vis de détection et écrous en inox X5CrNi 18-10
- Garniture de presse-étoupe en PTFE
- Joints en nitrile
- Tige de manœuvre en inox avec 13% de chrome
- Potence en acier zingué
- Bouchon en polyéthylène
- Vis, écrous, rondelles et tiges filetées en inox A2-70
- Rondelle d’appui et écrou en bronze CuSn5Zn8Pb5-C
Conditions d’utilisation :
- Pression de service maximale : 10 bar pour DN50 à DN250, 7 bar pour DN300 à DN450
- Température de service maximale : -10°C à +80°C avec joint nitrile standard
- Respect du sens de montage obligatoire pour garantir les performances
Étanchéité assurée par PTFE et élastomères avec températures maximales selon matériau des joints :
- Métal/métal : -10°C à +80°C
- Nitrile blanc : -10°C à +80°C
- EPDM : -10°C à +130°C
- Silicone : -10°C à +170°C
- FPM (type Viton®) : -10°C à +170°C
- PTFE : +4°C à +170°C
- CSM (type Hypalon®) : +4°C à +80°C
Pour une étanchéité optimale avec le joint de siège PTFE, la pression de service ne doit pas être inférieure à 1 bar.
Cette vanne guillotine allie robustesse, adaptabilité et performances hydrauliques, garantissant une fermeture fiable sans blocage, des efforts de manœuvre réduits, et une protection efficace contre la corrosion, adaptée à un large éventail d’applications industrielles.
- corps en fonte ductile EN-GJS-500-7 avec revêtement en époxy poudre RAL 6005 150 microns
- plaque support en acier avec revêtement en époxy liquide RAL 6005 70 microns
- fouloir de presse-étoupe en fonte ductile EN-GJS-400-15 avec revêtement en époxy liquide RAL 6005 70 microns
- volant en fonte EN-GJL-250 avec revêtement en époxy liquide RAL 9005 70 microns
- tube de protection en acier A45 avec revêtement en époxy liquide RAL 9005 70 microns
- pelle, frette, vis de détection et écrous en inox X5CrNi 18-10
- garniture de presse-étoupe en PTFE
- joints en nitrile
- tige de manœuvre en inox avec 13% de chrome
- potence en acier zingué
- bouchon en polyéthylène
- vis, écrous, rondelles, tiges filetées en inox A2-70
- rondelle d’appui et écrou en bronze CuSn5Zn8Pb5-C
- pression de service maximale : 10 bar pour DN50 à DN250, 7 bar pour DN300 à DN450
- température de service maximale : -10°C à +80°C (avec joint nitrile standard)
- étanchéité amont, aval et haut de vanne assurée par PTFE et élastomères
- températures maximales d’utilisation des joints selon matériau :
- métal/métal : -10°C à +80°C
- nitrile blanc : -10°C à +80°C
- EPDM : -10°C à +130°C
- silicone : -10°C à +170°C
- FPM (type Viton®) : -10°C à +170°C
- PTFE : +4°C à +170°C
- CSM (type Hypalon®) : +4°C à +80°C
- pression minimale de service de 1 bar recommandée avec joint de siège PTFE
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
À quels types de fluides cette vanne guillotine est-elle adaptée ?
Cette vanne guillotine est conçue pour des fluides variés tels que l’eau, les eaux usées, la pâte à papier, ainsi que des produits pâteux, poudreux, granuleux, fibreux, abrasifs et cristallisants. Elle convient donc à des applications industrielles exigeantes dans des domaines comme le traitement d’eau, la papeterie, les usines chimiques, le vinicole, la cimenterie, le transport pneumatique et le stockage.
Quelles sont les limites de pression et de température d’utilisation de cette vanne ?
La pression maximale de service est de 10 bar pour les diamètres DN50 à DN250 et de 7 bar pour les diamètres DN300 à DN450, à condition de respecter le sens de montage indiqué par la flèche. La température maximale avec joint nitrile standard est de -10°C à +80°C, avec des variations possibles selon le type de joint utilisé (par exemple, jusqu’à +170°C avec des joints silicone ou FPM).
Quels matériaux composent cette vanne et quels sont leurs avantages techniques ?
Le corps est en fonte ductile EN-GJS-500-7 avec revêtement époxy poudre, assurant résistance et protection contre la corrosion. La pelle, la frette, les vis et écrous sont en inox X5CrNi 18-10 pour garantir durabilité et résistance à l’usure. Les joints sont en nitrile, assurant une étanchéité fiable, et la garniture de presse-étoupe est en PTFE, limitant les risques de casse.
Comment cette vanne garantit-elle une fermeture fiable sans risque de blocage ?
La pelle possède une extrémité chanfreinée et coupante, guidée avec peu de jeu dans le corps monobloc, ce qui assure une fermeture « tout ou rien » fiable. De plus, la face polie de la pelle permet un contact doux avec les joints d’étanchéité, et le fouloir de presse-étoupe en fonte ductile très résistant évite les risques de cassure, réduisant ainsi les efforts de manœuvre.
Peut-on utiliser cette vanne pour la régulation de flux ?
Oui, cette vanne à tige montante permet une fonction « tout ou rien » mais aussi une régulation de flux. Une adaptation par déflecteur est possible pour gérer des fluides pâteux ou abrasifs, offrant ainsi une certaine souplesse d’utilisation selon les besoins spécifiques du réseau.
Quels sont les critères à vérifier pour assurer une bonne installation et étanchéité de la vanne ?
Il est impératif de respecter le sens de montage indiqué par la flèche sur le corps de la vanne pour garantir la pression maximale et l’étanchéité. La pression de service doit être supérieure à 1 bar si le joint de siège en PTFE est utilisé, afin d’assurer une étanchéité optimale. Le montage s’effectue entre brides ISO PN10.
