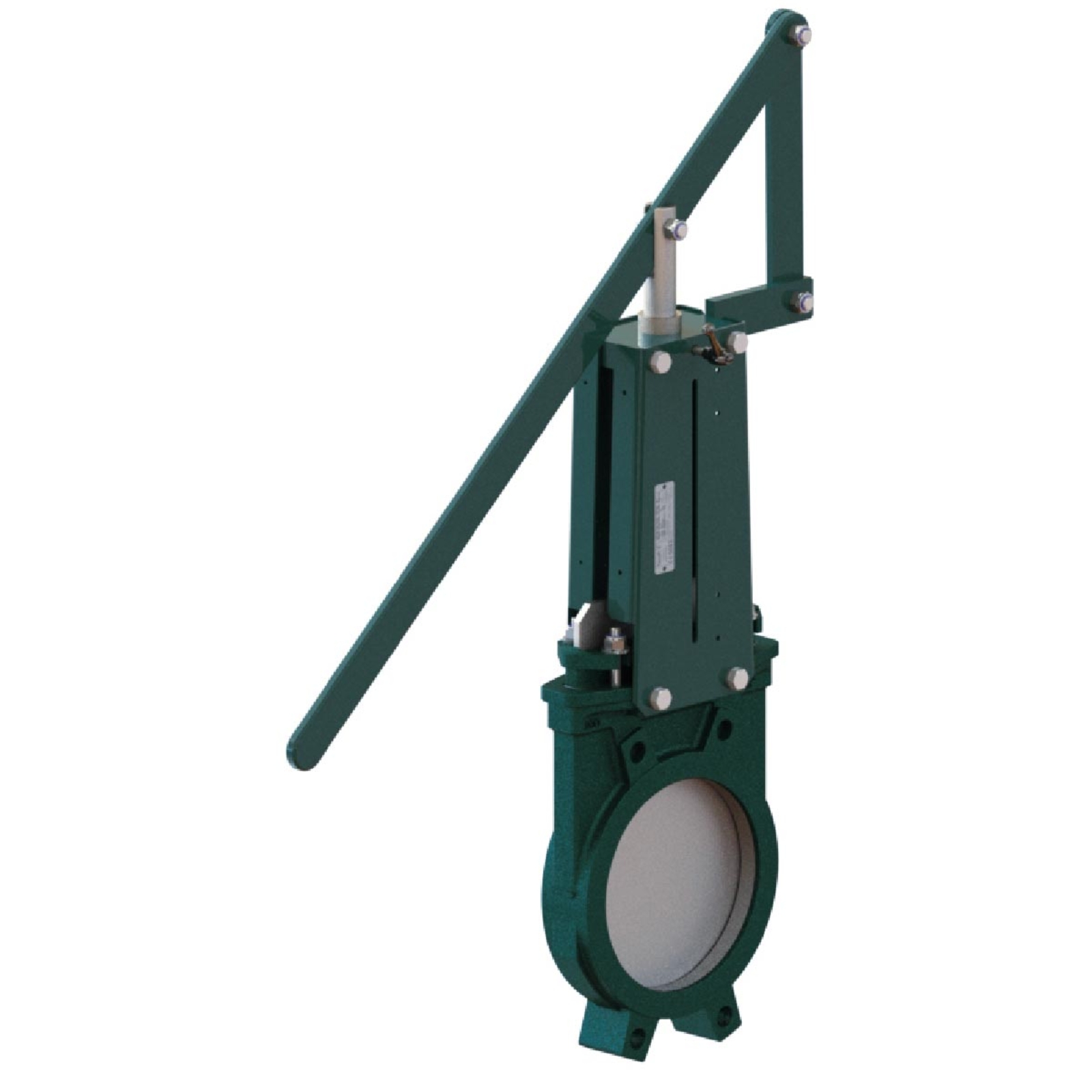

Vanne guillotine fonte DN250 à levier RENSON - 818698
Référence : U003818698
Découvrez Vanne guillotine fonte DN250 à levier RENSON - 818698 disponible à l'achat
- Corps en fonte ductile avec revêtement époxy 150 microns
- Passage intégral pour grands débits et faible perte de charge
- Étanchéité fiable avec joints variés jusqu’à 170°C
- Manœuvre aisée grâce à la tige montée en inox 13% chrome
- Adaptée aux fluides abrasifs et pâteux en régulation ou coupure
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La vanne guillotine fonte DN250 RENSON est une vanne à levier conçue pour des applications industrielles exigeantes.
Elle est particulièrement adaptée aux réseaux de traitement d’eau, papeteries, usines chimiques, secteurs vinicoles, cimenteries, ainsi qu’aux transports pneumatiques et au stockage.
Cette vanne peut gérer divers fluides tels que l’eau, les eaux usées, la pâte à papier, des produits pâteux, poudreux, granuleux, fibreux, abrasifs et cristallisants.
La vanne guillotine fonctionne en mode « tout ou rien » ou en régulation grâce à une tige montante.
Son corps monobloc est moulé en fonte ductile avec un revêtement époxy poudre RAL 6005 d’une épaisseur de 150 microns, garantissant une excellente résistance à la corrosion.
Le montage s’effectue entre brides conformes aux normes EN1092-2 et DIN 2501, avec une pression nominale PN10.
La pelle, en inox 304, possède une extrémité chanfreinée et coupante, guidée dans le corps avec peu de jeu, assurant une fermeture garantie sans risque de blocage.
La face de la pelle est polie pour un contact doux avec les joints d’étanchéité en nitrile, assurant une étanchéité unidirectionnelle indiquée par une flèche sur le corps.
Le fouloir de presse-étoupe est en fonte ductile EN-GJS-400-15 avec un revêtement époxy liquide RAL 6005 de 70 microns, très résistant pour éviter les risques de cassure.
Les composants métalliques tels que la plaque support, le levier, et la potence sont en acier avec revêtement époxy liquide RAL 6005 ou acier zingué.
La tige de manœuvre est en inox 13% chrome, et les visseries sont en inox A2-70, garantissant une excellente durabilité.
La vanne offre un passage intégral en fin d’ouverture, permettant de grands débits avec de faibles pertes de charge.
Elle présente peu de zones de rétention, ce qui facilite son nettoyage et réduit les risques d’encrassement.
La vanne permet également une régulation de flux sur fluides pâteux ou abrasifs grâce à l’adaptation d’un déflecteur.
Les conditions d’utilisation recommandent une pression maximale de service de 10 bars pour les diamètres DN50 à DN250, et 7 bars pour DN300.
La température de service standard varie de -10°C à +80°C.
Différents types de joints assurent l’étanchéité avec des plages de température maximales variables :
- Métal/métal de -10°C à +80°C
- Nitrile blanc de -10°C à +80°C
- EPDM de -10°C à +130°C
- Silicone et FPM (Viton®) de -10°C à +170°C
- PTFE de +4°C à +170°C
- CSM (Hypalon®) de +4°C à +80°C
Pour une étanchéité optimale avec joint de siège PTFE, la pression de service doit être au moins de 1 bar.
En résumé, cette vanne guillotine est un équipement robuste et fiable, offrant une excellente étanchéité, un effort de manœuvre réduit grâce à l’élasticité des joints, et une grande résistance à la corrosion.
Elle est parfaitement adaptée aux environnements industriels exigeants nécessitant une régulation ou une coupure fiable de fluides variés.
Cette vanne fonctionne en mode « tout ou rien » ou en régulation grâce à une tige montante. Son corps monobloc est moulé en fonte ductile EN-GJS-500-7, avec un revêtement époxy poudre RAL 6005 d’une épaisseur de 150 microns assurant une excellente résistance à la corrosion. Le montage s’effectue entre brides conformes aux normes EN1092-2 et DIN 2501, avec une pression nominale PN10.
La pelle en inox 304 possède une extrémité chanfreinée et coupante, guidée avec peu de jeu dans le corps, garantissant une fermeture sans risque de blocage. Sa face polie assure un contact doux avec les joints d’étanchéité en nitrile, pour une étanchéité unidirectionnelle indiquée par une flèche sur le corps. Le fouloir de presse-étoupe en fonte ductile EN-GJS-400-15 est recouvert d’un époxy liquide RAL 6005 de 70 microns, très résistant pour éviter les risques de cassure.
Les composants métalliques tels que la plaque support, le levier et la potence sont en acier avec revêtement époxy liquide RAL 6005 ou acier zingué. La tige de manœuvre est en inox 13% chrome et la visserie en inox A2-70, garantissant durabilité et résistance à la corrosion.
La vanne offre un passage intégral en fin d’ouverture, permettant de grands débits avec de faibles pertes de charge et peu de zones de rétention, ce qui facilite le nettoyage et limite l’encrassement. Elle permet également la régulation de flux sur fluides pâteux ou abrasifs grâce à l’adaptation d’un déflecteur.
Les conditions d’utilisation recommandent une pression maximale de service de 10 bars pour les diamètres DN50 à DN250, et 7 bars pour DN300. La température de service standard est comprise entre -10°C et +80°C. Les joints d’étanchéité disponibles couvrent des plages de température variées : métal/métal et nitrile blanc de -10°C à +80°C, EPDM jusqu’à +130°C, silicone et FPM (Viton®) jusqu’à +170°C, PTFE de +4°C à +170°C, et CSM (Hypalon®) de +4°C à +80°C. Pour une étanchéité optimale avec joint de siège PTFE, la pression de service doit être au moins de 1 bar.
Cette vanne guillotine allie robustesse, fiabilité, excellente étanchéité et effort de manœuvre réduit grâce à l’élasticité des joints, ce qui la rend parfaitement adaptée aux environnements industriels nécessitant une coupure ou une régulation fiable de fluides variés.
- marque : renson
- référence fournisseur : 818698
- corps en fonte ductile EN-GJS-500-7 avec revêtement en époxy poudre RAL 6005 150 microns
- fouloir de presse-étoupe en fonte ductile EN-GJS-400-15 avec revêtement en époxy liquide RAL 6005 70 microns
- plaque support et levier en acier avec revêtement en époxy liquide RAL 6005 70 microns
- pelle en inox 304
- frette en inox X5CrNi 18 10
- garniture de presse-étoupe en PTFE
- tige de manœuvre en inox 13% chrome
- potence en acier zingué
- vis, écrous, rondelles, tiges en inox A2-70
- montage entre brides suivant les normes EN1092-2 et DIN 2501 : ISO PN10
- pression de service maximale : 10 bar pour DN50-250, 7 bar pour DN300
- température de service maximale : -10°C à +80°C (étanchéité standard)
- étanchéité amont/aval : joint élastomère ou contact métal/métal
- étanchéité haut de vanne : PTFE/élastomère
- plages de température maximales selon type de joint : métal/métal -10°C à +80°C, nitrile blanc -10°C à +80°C, EPDM -10°C à +130°C, silicone -10°C à +170°C, FPM (Viton®) -10°C à +170°C, PTFE +4°C à +170°C, CSM (Hypalon®) +4°C à +80°C
- pour une étanchéité satisfaisante avec joint de siège PTFE, pression de service minimale de 1 bar
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels types de fluides cette vanne guillotine peut-elle gérer ?
Cette vanne guillotine est conçue pour des fluides variés tels que l'eau, les eaux usées, la pâte à papier, ainsi que des produits pâteux, poudreux, granuleux, fibreux, abrasifs et cristallisants. Elle convient donc à des applications industrielles exigeantes dans différents secteurs.
Quelles sont les limites de pression et de température d’utilisation de cette vanne ?
La pression maximale de service est de 10 bars pour les diamètres DN50 à DN250, et de 7 bars pour DN300. La température de service standard varie de -10°C à +80°C, avec des plages plus larges selon le type de joint utilisé, par exemple jusqu’à +170°C pour les joints en silicone, FPM (Viton®) ou PTFE.
Comment s’effectue le montage de la vanne guillotine RENSON DN250 ?
Le montage s’effectue entre brides conformes aux normes EN1092-2 et DIN 2501, avec un raccordement ISO PN10. Le sens d’installation est indiqué par une flèche sur le corps de la vanne pour garantir une étanchéité optimale.
Quels matériaux composent cette vanne et quels sont leurs avantages ?
Le corps est en fonte ductile avec un revêtement époxy poudre de 150 microns assurant une bonne résistance à la corrosion. La pelle est en inox 304 avec une face polie pour un contact doux avec les joints nitrile. Les composants métalliques tels que levier et potence sont en acier revêtu époxy ou zingué, garantissant durabilité et robustesse.
Quels sont les avantages liés à la conception de la vanne pour la régulation et la maintenance ?
La vanne offre un passage intégral en fin d’ouverture, garantissant de grands débits avec faibles pertes de charge. Elle présente peu de zones de rétention, ce qui facilite le nettoyage et limite l’encrassement. La fermeture est garantie sans risque de blocage grâce à la pelle guidée avec peu de jeu et à l’élasticité des joints réduisant l’effort de manœuvre.
