Vanne Guillotine fonte DN250 volant tige montante RENSON - 818691
Référence : U003818691
Découvrez Vanne Guillotine fonte DN250 volant tige montante RENSON - 818691 disponible à l'achat
- Corps en fonte ductile avec revêtement époxy 150 microns
- Pression maximale jusqu’à 10 bar selon diamètre
- Étanchéité unidirectionnelle avec joints nitrile et PTFE
- Convient aux fluides abrasifs et pâteux variés
- Montage facile entre brides ISO PN10
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

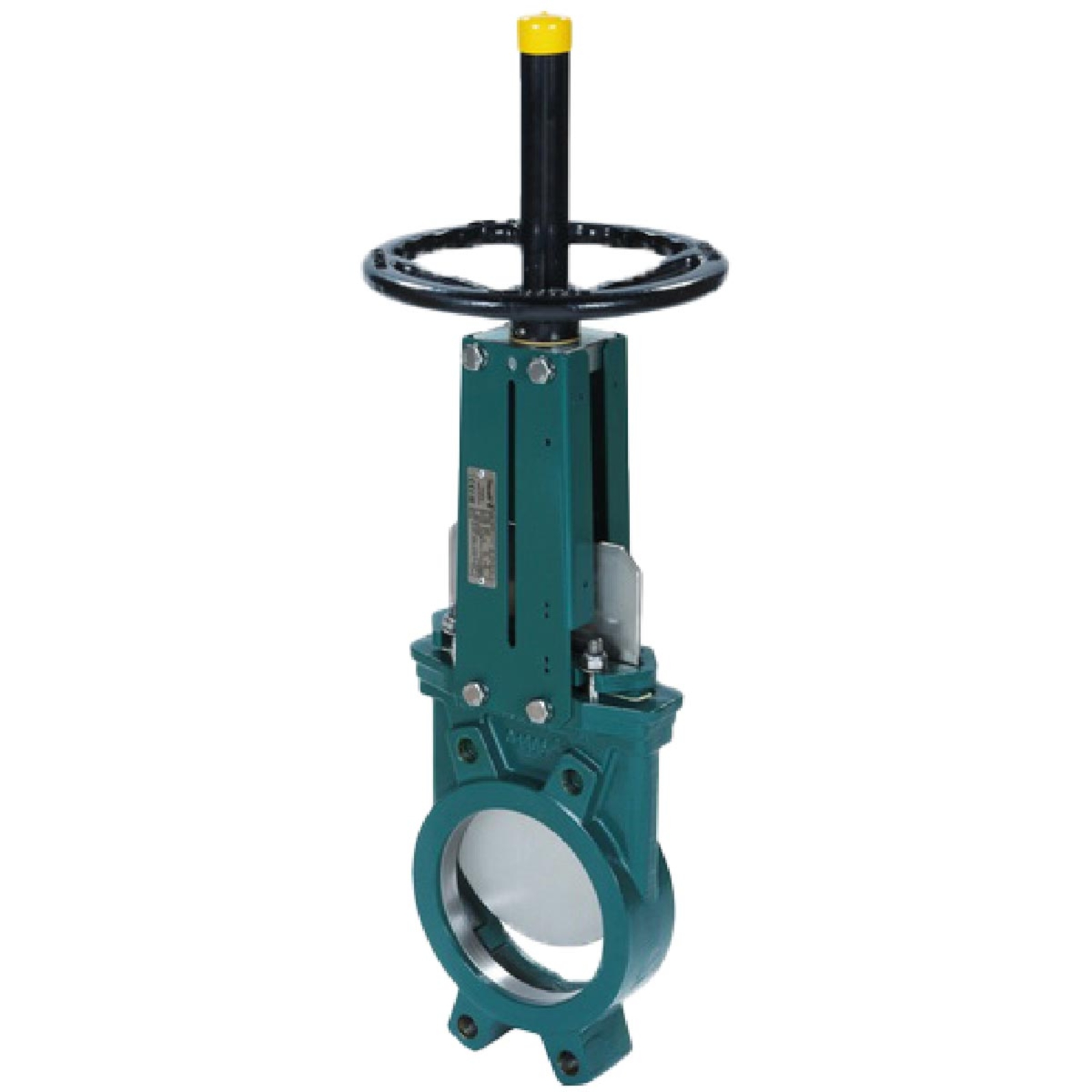

La vanne guillotine fonte DN250 RENSON est une vanne à guillotine à volant avec tige montante, conçue pour des applications industrielles exigeantes.
Elle est particulièrement adaptée aux réseaux de traitement d’eau, papeteries, usines chimiques, industries vinicoles, cimenteries, transport pneumatique et stockage.
Elle peut être utilisée pour différents types de fluides tels que l’eau, les eaux usées, la pâte à papier, ainsi que des produits pâteux, poudreux, granuleux, fibreux, abrasifs et cristallisants.
La vanne fonctionne en mode « tout ou rien » ou en régulation grâce à sa tige montante.
Son corps monobloc moulé en fonte ductile garantit une grande robustesse.
L’étanchéité est unidirectionnelle, avec un sens d’installation indiqué par une flèche sur le corps.
Le montage s’effectue entre brides ISO PN10.
La conception minimise les zones de rétention, limitant ainsi les accumulations et facilitant le nettoyage.
La pelle de la vanne, à extrémité chanfreinée et coupante, est guidée avec peu de jeu pour assurer une fermeture fiable sans risque de blocage.
Sa face polie offre un contact doux avec les joints d’étanchéité, réduisant l’usure.
Le fouloir de presse-étoupe en fonte ductile est très résistant, évitant les risques de cassure.
Les efforts de manœuvre sont réduits grâce à l’élasticité des joints.
Des plaques supports en tôle profilée et préformée, disponibles du DN50 au DN300, permettent le montage d’accessoires ou de kits.

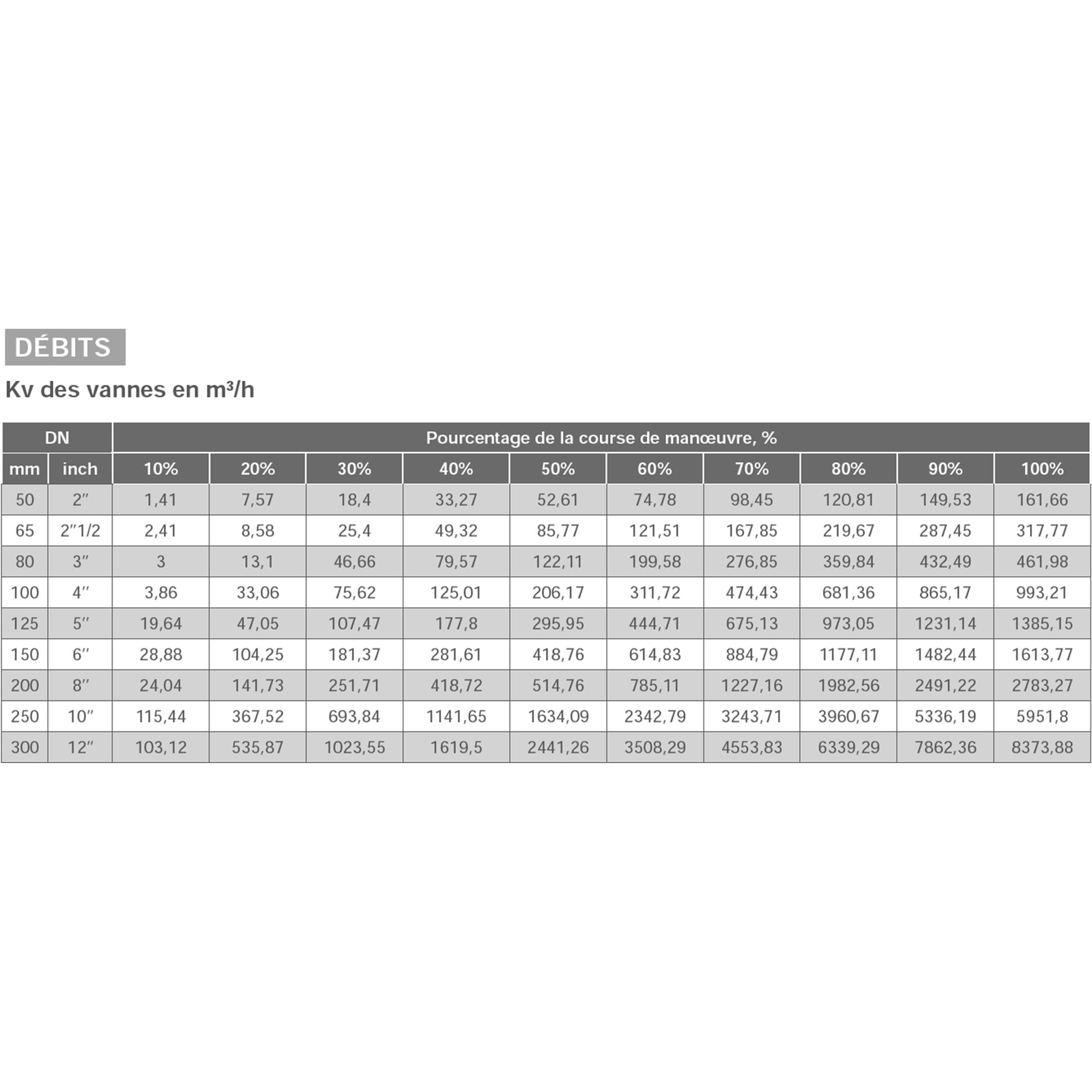

En fin de manœuvre d’ouverture, le passage intégral garantit de grands débits avec de faibles pertes de charge.
La vanne offre également la possibilité de réguler le flux sur des fluides pâteux ou abrasifs grâce à l’adaptation d’un déflecteur.
La protection contre la corrosion est assurée par un revêtement en peinture époxy.
Sur le plan technique, la construction comprend :
- Un corps en fonte ductile EN-GJS-500-7 avec revêtement époxy poudre RAL 6005 d’une épaisseur de 150 microns.
- Une plaque support en acier avec revêtement époxy liquide RAL 6005 de 70 microns.
- Un fouloir de presse-étoupe en fonte ductile EN-GJS-400-15 avec revêtement époxy liquide RAL 6005 de 70 microns.
- Un volant en fonte EN-GJL-250 avec revêtement époxy liquide RAL 9005 de 70 microns.
- Un tube de protection en acier A45 avec revêtement époxy liquide RAL 9005 de 70 microns.
- Pelle, frette, vis de détection et écrou en inox X5CrNi 18-10.
- Garniture de presse-étoupe en PTFE.
- Joints en nitrile.
- Tige de manœuvre en inox 13% Cr.
- Potence en acier zingué.
- Bouchon en polyéthylène.
- Visserie en inox A2-70.
- Rondelle d’appui et écrou en bronze CuSn5Zn8Pb5-C.
Les conditions d’utilisation sont les suivantes :
- Pression maximale de service de 10 bar pour les diamètres DN50 à DN250.
- Pression maximale de service de 7 bar pour les diamètres DN300 à DN450.
- Température de service standard entre -10°C et +80°C avec joint nitrile.
- Le respect du sens de montage indiqué par la flèche est impératif pour garantir les performances.
Les joints assurent une étanchéité amont, aval et haute vanne avec différentes plages de températures selon le matériau :
- Métal/métal : -10°C à +80°C.
- Nitrile blanc : -10°C à +80°C.
- EPDM : -10°C à +130°C.
- Silicone : -10°C à +170°C.
- FPM (Viton®) : -10°C à +170°C.
- PTFE : +4°C à +170°C.
- CSM (Hypalon®) : +4°C à +80°C.
Pour garantir une étanchéité optimale avec un joint de siège en PTFE, la pression de service doit être supérieure ou égale à 1 bar.
Cette vanne guillotine allie robustesse, fiabilité et polyvalence pour des applications industrielles variées, tout en offrant une grande facilité d’utilisation et une excellente résistance aux conditions difficiles.
Cette vanne fonctionne en mode « tout ou rien » ou en régulation grâce à sa tige montante. Son corps monobloc moulé en fonte ductile EN-GJS-500-7 garantit une grande robustesse et est protégé contre la corrosion par un revêtement époxy poudre RAL 6005 d’une épaisseur de 150 microns. Le montage s’effectue entre brides ISO PN10 avec étanchéité unidirectionnelle, le sens d’installation étant indiqué par une flèche sur le corps.
La conception minimise les zones de rétention pour faciliter le nettoyage. La pelle à extrémité chanfreinée et coupante est guidée avec peu de jeu, assurant une fermeture fiable sans risque de blocage. Sa face polie offre un contact doux avec les joints d’étanchéité, réduisant l’usure. Le fouloir de presse-étoupe en fonte ductile EN-GJS-400-15 très résistant évite les risques de cassure. Les efforts de manœuvre sont réduits grâce à l’élasticité des joints.
Les matériaux utilisés comprennent notamment :
- Pelle, frette, vis de détection et écrou en inox X5CrNi 18-10
- Garniture de presse-étoupe en PTFE
- Joints en nitrile
- Tige de manœuvre en inox 13% Cr
- Potence en acier zingué
- Visserie en inox A2-70
- Rondelle d’appui et écrou en bronze CuSn5Zn8Pb5-C
- Volant en fonte EN-GJL-250 avec revêtement époxy liquide RAL 9005 (70 microns)
- Tube de protection en acier A45 avec revêtement époxy liquide RAL 9005 (70 microns)
- Plaque support en acier avec revêtement époxy liquide RAL 6005 (70 microns)
La vanne garantit de grands débits avec de faibles pertes de charge grâce à un passage intégral en fin de manœuvre d’ouverture. Elle permet également la régulation de flux sur fluides pâteux ou abrasifs grâce à l’adaptation d’un déflecteur. Des plaques supports en tôle profilée et préformée, disponibles du DN50 au DN300, permettent le montage d’accessoires ou de kits.
Les conditions d’utilisation sont les suivantes :
- Pression maximale de service de 10 bar pour les diamètres DN50 à DN250, et 7 bar pour DN300 à DN450.
- Température de service standard entre -10°C et +80°C avec joint nitrile.
- Le respect du sens de montage indiqué par la flèche est impératif pour garantir les performances.
Les joints assurent une étanchéité amont, aval et haute vanne avec différentes plages de températures selon le matériau :
- Métal/métal : -10°C à +80°C
- Nitrile blanc : -10°C à +80°C
- EPDM : -10°C à +130°C
- Silicone : -10°C à +170°C
- FPM (Viton®) : -10°C à +170°C
- PTFE : +4°C à +170°C
- CSM (Hypalon®) : +4°C à +80°C
Pour garantir une étanchéité optimale avec un joint de siège en PTFE, la pression de service doit être supérieure ou égale à 1 bar.
Cette vanne guillotine allie robustesse, fiabilité et polyvalence pour des applications industrielles variées, tout en offrant une grande facilité d’utilisation et une excellente résistance aux conditions difficiles.
- marque : renson
- référence fournisseur : 818691
- corps en fonte ductile EN-GJS-500-7 avec revêtement époxy poudre RAL 6005 150 microns
- plaque support en acier avec revêtement époxy liquide RAL 6005 70 microns
- fouloir de presse-étoupe en fonte ductile EN-GJS-400-15 avec revêtement époxy liquide RAL 6005 70 microns
- volant en fonte EN-GJL-250 avec revêtement époxy liquide RAL 9005 70 microns
- tube de protection en acier A45 avec revêtement époxy liquide RAL 9005 70 microns
- pelle, frette, vis de détection et écrou en inox X5CrNi 18-10
- garniture de presse-étoupe en PTFE
- joints en nitrile
- tige de manœuvre en inox 13% Cr
- potence en acier zingué
- bouchon en polyéthylène
- visserie en inox A2-70
- rondelle d’appui et écrou en bronze CuSn5Zn8Pb5-C
- pression maximale de service : 10 bar pour DN50 à DN250, 7 bar pour DN300 à DN450
- température de service standard : -10°C à +80°C avec joint nitrile
- étanchéité unidirectionnelle avec sens d’installation indiqué par une flèche
- montage entre brides ISO PN10
- étanchéité amont, aval et haute vanne avec différents matériaux et plages de température :
- métal/métal : -10°C à +80°C
- nitrile blanc : -10°C à +80°C
- EPDM : -10°C à +130°C
- silicone : -10°C à +170°C
- FPM (Viton®) : -10°C à +170°C
- PTFE : +4°C à +170°C
- CSM (Hypalon®) : +4°C à +80°C
- pression de service minimale de 1 bar pour étanchéité optimale avec joint de siège en PTFE
