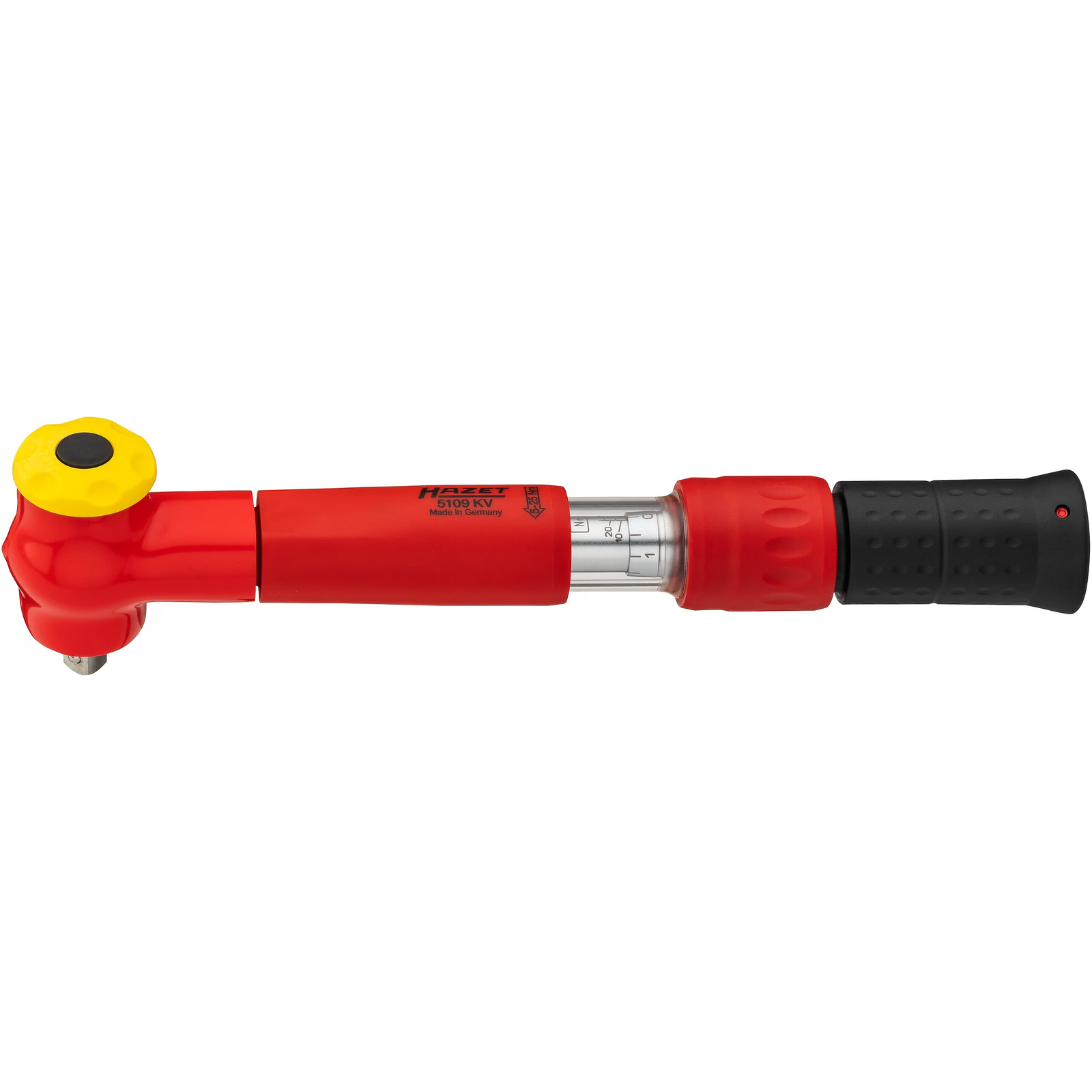

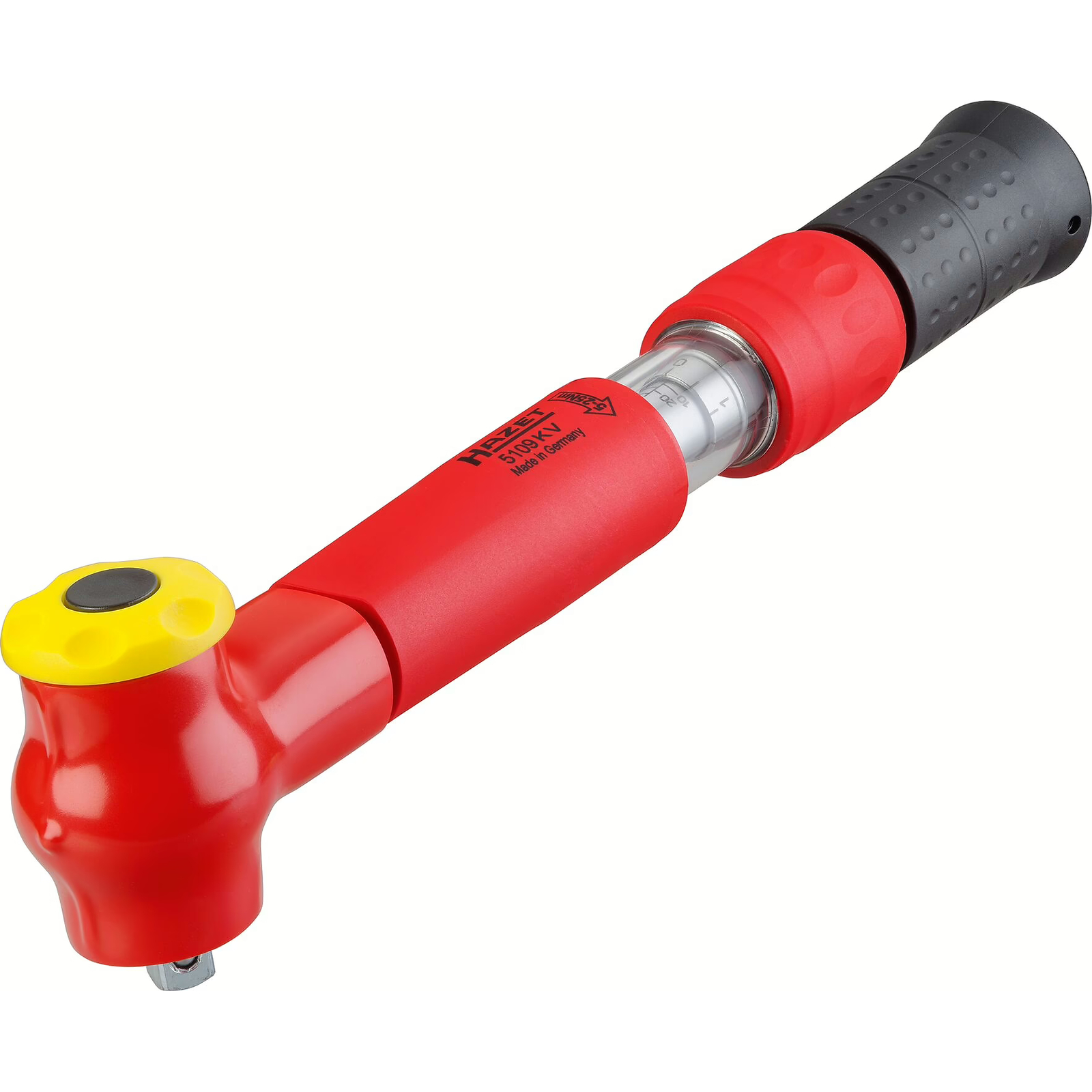

Clé dynamométrique 5-25 Nm avec isolation 305 mm HAZET - 5109KV
Référence : H1225109KV
Découvrez Clé dynamométrique 5-25 Nm avec isolation 305 mm HAZET - 5109KV disponible à l'achat
Les points clés
- Plage de couple précise de 5 à 25 Nm avec 4 % de précision
- Longueur de 305 mm pour une bonne maniabilité
- Isolation conforme aux normes avec matériau adapté
- Déclenchement audible et tactile pour un serrage sûr
- Poids réduit pour un travail sans fatigue
551,12 € TTC 459,27 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
La clé dynamométrique 5-25 Nm avec isolation 305 mm HAZET - 5109KV est un outil manuel conçu pour un serrage précis dans une plage de couple allant de 5 à 25 Nm avec une précision de 4 %.
Elle présente une longue durée de vie grâce à un calibrage précis et une haute qualité de fabrication « Made in Germany ».
Cette clé dynamométrique est dotée d’une graduation fine de l’échelle à 0,5 Nm, facilitant un réglage exact du couple.
Sa longueur est de 305 mm, ce qui assure une bonne maniabilité.
La force de manœuvre nécessaire varie entre 2,1 et 11,0 kg, permettant un travail sans fatigue.
Le nombre de dents est de 24, avec un angle de manœuvre de 15°, garantissant un contrôle optimal du serrage.
Le design du produit respecte strictement les critères d’isolation requis, avec une épaisseur de matériau adaptée et des chevauchements conformes.
Les surfaces de transition sont souples au niveau des parties de commutation et de mouvement.
La poignée est ergonomique, noire pour limiter l’encrassement optique, et la rainure de calibrage est claire pour une lecture facile.
L’aspect coloré du boîtier et de la tête utilise les couleurs caractéristiques rouge et jaune, tandis que l’ensemble présente un aspect uniforme, notamment lors de l’utilisation d’autres pièces comme des douilles isolées rouges.
Aucune pièce ne dépasse ou gêne la manipulation, ce qui améliore le confort d’usage.
La clé est sûre, avec un déclenchement perceptible au toucher grâce à un déclenchement à faible course, et audible via un clic distinct.
Elle permet un déclenchement à droite ou à gauche grâce à un carré démontable, ce qui autorise un serrage au couple préréglé dans les deux sens avec la précision prescrite.
Son poids réduit favorise une manipulation aisée et un travail sans fatigue.
L’outil est approprié à la surveillance des instruments de contrôle.
Il est durable et écologique.
Les réparations, ajustages, démontages, montages et étalonnages sont possibles mais doivent être réalisés exclusivement dans le centre de service HAZET, notamment en raison des contrôles à 10 000 volts requis selon la norme CEI 60900.
La clé dynamométrique 5109KV est conforme aux normes DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1 et IEC 60900:2018.
En termes d’utilisation, le réglage du couple souhaité s’effectue en tirant la bague de verrouillage vers l’arrière et en tournant la poignée, puis en verrouillant la bague.

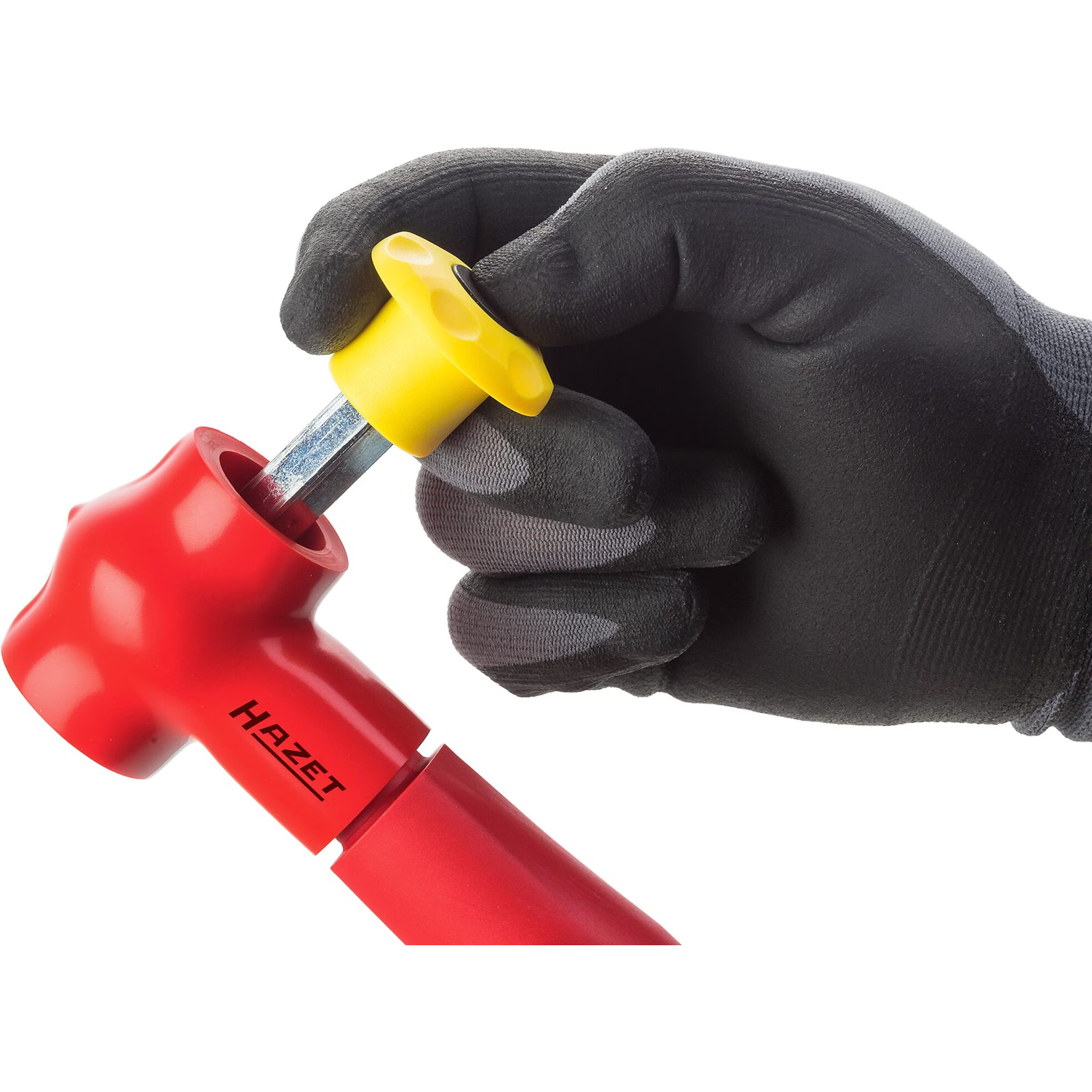

Pour un serrage en sens inverse, le carré coulissant se dégage en appuyant sur le bouton de verrouillage et s’insère de l’autre côté.
L’entretien se limite à un nettoyage avec un chiffon sec, sans utiliser de solvants pour ne pas endommager l’isolation.
Le stockage doit se faire dans un endroit sûr, à l’abri des sources de chaleur et des rayonnements UV, et dans son emballage d’origine pour éviter tout dommage à l’isolation.
Il est recommandé de conserver les outils isolés séparément des autres outils afin d’éviter toute détérioration mécanique.
Enfin, la clé dynamométrique HAZET 5109KV est destinée uniquement aux professionnels formés et doit faire l’objet d’une inspection visuelle avant chaque utilisation.
Un contrôle et un ajustement sont recommandés annuellement ou après 5000 déclenchements conformément à la norme DIN EN ISO 6789-2:2017.
La clé dynamométrique 5-25 Nm avec isolation 305 mm HAZET - 5109KV est un outil manuel de haute précision conçu pour un serrage contrôlé dans une plage de couple allant de 5 à 25 Nm avec une précision de 4 %. Sa longueur de 305 mm assure une bonne maniabilité, tandis que la graduation fine de l’échelle à 0,5 Nm facilite un réglage exact du couple.
Cet outil est doté d’une force de manœuvre comprise entre 2,1 et 11,0 kg, ce qui permet un travail sans fatigue. Le nombre de dents est de 24, avec un angle de manœuvre de 15°, garantissant un contrôle optimal du serrage. Sa conception respecte strictement les critères d’isolation de protection de type B, avec une épaisseur de matériau adaptée et des chevauchements conformes, assurant sécurité et conformité aux normes.
La poignée ergonomique noire limite l’encrassement optique, et la rainure de calibrage claire facilite la lecture. Le design soigné inclut un boîtier et une tête aux couleurs caractéristiques rouge et jaune, avec un aspect uniforme même lors de l’utilisation d’autres pièces isolées. Aucune pièce ne dépasse ou gêne la manipulation, ce qui améliore le confort d’usage.
La clé dynamométrique offre un déclenchement perceptible au toucher grâce à un mécanisme à faible course, ainsi qu’un signal sonore distinct (clic) pour confirmer le serrage. Le carré démontable permet un serrage au couple préréglé à droite comme à gauche, offrant une grande polyvalence d’utilisation. Son poids réduit contribue à une manipulation aisée et un travail sans fatigue.
Fabriquée en Allemagne, cette clé est durable, écologique et adaptée à la surveillance des instruments de contrôle. Les opérations de réparation, ajustage, démontage, montage et étalonnage doivent être réalisées exclusivement dans le centre de service HAZET, notamment pour respecter les contrôles à 10 000 volts selon la norme CEI 60900.
Elle est conforme aux normes DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1 et IEC 60900:2018. Le réglage du couple s’effectue en tirant la bague de verrouillage vers l’arrière, en tournant la poignée, puis en verrouillant la bague. Pour un serrage en sens inverse, le carré coulissant se dégage par un bouton de verrouillage et s’insère de l’autre côté.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants, afin de préserver l’isolation. Le stockage doit se faire dans un endroit sûr, à l’abri de la chaleur et des rayonnements UV, et il est recommandé de conserver les outils isolés séparément pour éviter toute détérioration mécanique. Destinée aux professionnels formés, cette clé doit faire l’objet d’une inspection visuelle avant chaque utilisation, avec un contrôle et un ajustement recommandés annuellement ou après 5 000 déclenchements.
Cet outil est doté d’une force de manœuvre comprise entre 2,1 et 11,0 kg, ce qui permet un travail sans fatigue. Le nombre de dents est de 24, avec un angle de manœuvre de 15°, garantissant un contrôle optimal du serrage. Sa conception respecte strictement les critères d’isolation de protection de type B, avec une épaisseur de matériau adaptée et des chevauchements conformes, assurant sécurité et conformité aux normes.
La poignée ergonomique noire limite l’encrassement optique, et la rainure de calibrage claire facilite la lecture. Le design soigné inclut un boîtier et une tête aux couleurs caractéristiques rouge et jaune, avec un aspect uniforme même lors de l’utilisation d’autres pièces isolées. Aucune pièce ne dépasse ou gêne la manipulation, ce qui améliore le confort d’usage.
La clé dynamométrique offre un déclenchement perceptible au toucher grâce à un mécanisme à faible course, ainsi qu’un signal sonore distinct (clic) pour confirmer le serrage. Le carré démontable permet un serrage au couple préréglé à droite comme à gauche, offrant une grande polyvalence d’utilisation. Son poids réduit contribue à une manipulation aisée et un travail sans fatigue.
Fabriquée en Allemagne, cette clé est durable, écologique et adaptée à la surveillance des instruments de contrôle. Les opérations de réparation, ajustage, démontage, montage et étalonnage doivent être réalisées exclusivement dans le centre de service HAZET, notamment pour respecter les contrôles à 10 000 volts selon la norme CEI 60900.
Elle est conforme aux normes DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1 et IEC 60900:2018. Le réglage du couple s’effectue en tirant la bague de verrouillage vers l’arrière, en tournant la poignée, puis en verrouillant la bague. Pour un serrage en sens inverse, le carré coulissant se dégage par un bouton de verrouillage et s’insère de l’autre côté.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants, afin de préserver l’isolation. Le stockage doit se faire dans un endroit sûr, à l’abri de la chaleur et des rayonnements UV, et il est recommandé de conserver les outils isolés séparément pour éviter toute détérioration mécanique. Destinée aux professionnels formés, cette clé doit faire l’objet d’une inspection visuelle avant chaque utilisation, avec un contrôle et un ajustement recommandés annuellement ou après 5 000 déclenchements.
- marque : hazet
- référence fournisseur : 5109KV
- longueur : 305 mm
- plage de couple min.-max. : 5 – 25 Nm
- précision : 4 %
- graduation de l’échelle : 0,5 Nm
- force de manœuvre min.-max. : 2,1 – 11,0 kg
- nombre de dents : 24
- angle de manœuvre : 15°
- isolation de protection : B
- utilisation : manuelle
Le réglage du couple souhaité s’effectue en tirant la bague de verrouillage vers l’arrière, puis en tournant la poignée pour ajuster la valeur, avant de verrouiller la bague en position. Pour un serrage en sens inverse, le carré coulissant se dégage en appuyant sur le bouton de verrouillage et s’insère de l’autre côté. Le serrage s’effectue manuellement dans une plage de couple comprise entre 5 et 25 Nm, avec un déclenchement perceptible au toucher et un clic audible confirmant l’atteinte du couple préréglé. Le carré démontable permet d’utiliser la clé pour un serrage à droite ou à gauche. L’outil est destiné à un usage manuel uniquement, réservé aux professionnels formés. Avant chaque utilisation, une inspection visuelle de l’intégrité de l’isolation doit être réalisée. Un nettoyage avec un chiffon sec est recommandé, sans utiliser de solvants pour préserver l’isolation. Le stockage doit se faire dans un endroit sûr, à l’abri de la chaleur et des rayonnements UV, dans son emballage d’origine, et les outils isolés doivent être conservés séparément des autres pour éviter toute détérioration mécanique. Un contrôle et un ajustement sont recommandés annuellement ou après 5 000 déclenchements. En cas de montage de douilles isolées, il faut s’assurer que les mécanismes de maintien sont efficaces avant utilisation en tirant manuellement dans le sens de séparation. Le serrage doit être réalisé uniquement pour fixer des connexions vissées, et non pour les desserrer.
Questions produits
Quelle est la plage de couple et la précision de la clé dynamométrique HAZET 5109KV ?
La clé dynamométrique HAZET 5109KV permet un serrage précis dans une plage de couple allant de 5 à 25 Nm avec une précision de 4 %. La graduation fine de l’échelle à 0,5 Nm facilite un réglage exact du couple.
Comment régler le couple de serrage et utiliser la fonction de serrage à droite ou à gauche ?
Le réglage du couple s’effectue en tirant la bague de verrouillage vers l’arrière, en tournant la poignée pour ajuster la valeur, puis en verrouillant la bague. Pour un serrage en sens inverse, le carré coulissant se dégage en appuyant sur le bouton de verrouillage et s’insère de l’autre côté, permettant un serrage au couple préréglé dans les deux sens.
Quelles sont les caractéristiques d’isolation et de sécurité de cette clé dynamométrique ?
La clé respecte strictement les critères d’isolation de protection de type B, avec une épaisseur de matériau adaptée et des chevauchements conformes. Une inspection visuelle de l’intégrité de l’isolation doit être réalisée avant chaque utilisation, et les réparations ne peuvent être effectuées que dans un centre de service HAZET, avec un contrôle à 10 000 volts selon la norme CEI 60900.
Quelles sont les recommandations pour l’entretien et le stockage de la clé ?
Le nettoyage doit se faire uniquement avec un chiffon sec, sans solvants pour préserver l’isolation. Le stockage doit se faire dans un endroit sûr, à l’abri des sources de chaleur et des rayonnements UV, dans son emballage d’origine, et il est conseillé de conserver les outils isolés séparément des autres pour éviter toute détérioration mécanique.
Quels contrôles et maintenances sont recommandés pour garantir la précision et la sécurité de la clé ?
Un contrôle et un ajustement sont recommandés annuellement ou après 5 000 déclenchements conformément à la norme DIN EN ISO 6789-2:2017. Une inspection visuelle avant chaque utilisation est obligatoire pour vérifier l’intégrité de l’isolation.
