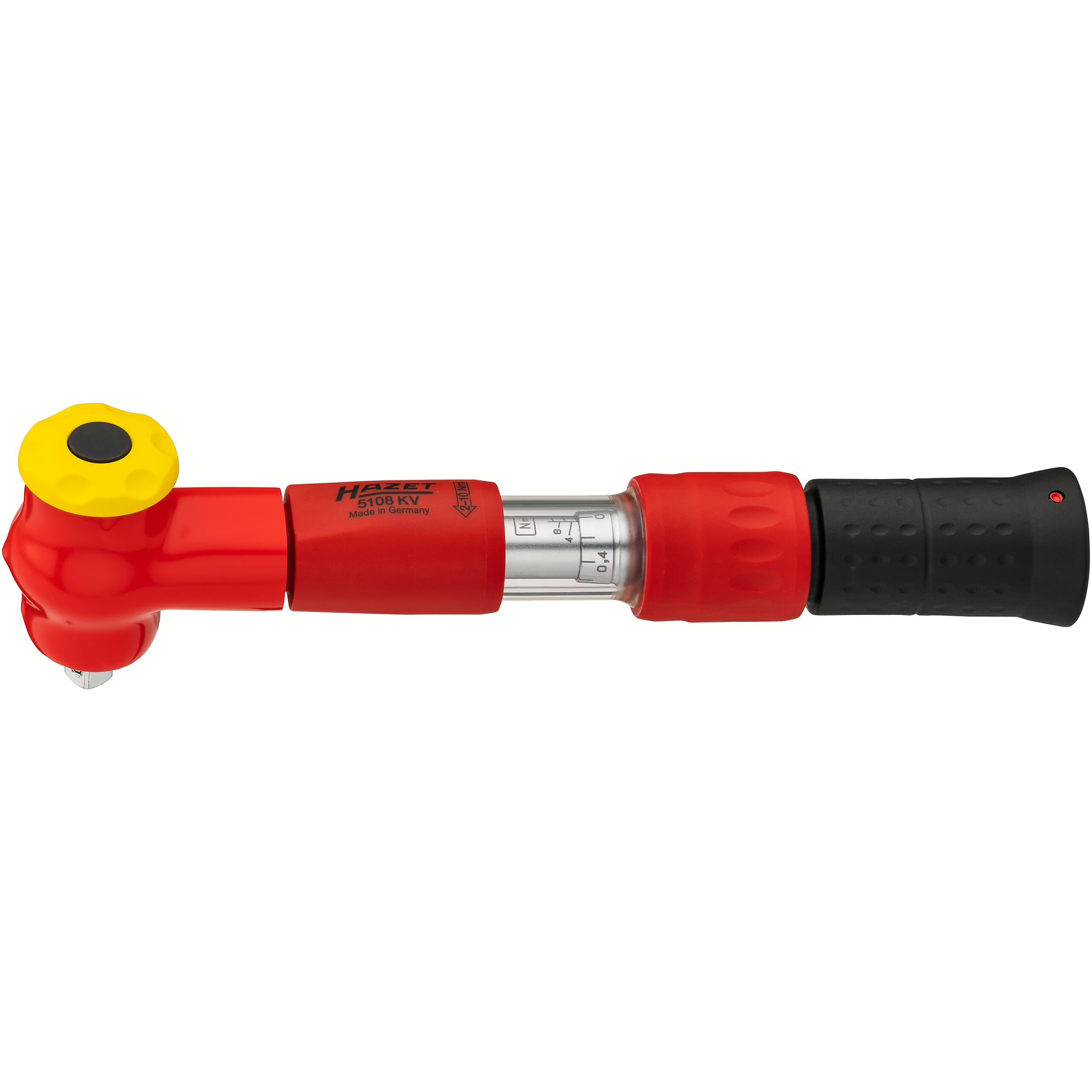

Clé dynamométrique isolée 2-10 Nm 275 mm avec carré 1/2" HAZET - 5108KV
Référence : H1225108KV
Découvrez Clé dynamométrique isolée 2-10 Nm 275 mm avec carré 1/2" HAZET - 5108KV disponible à l'achat
Les points clés
- Plage de couple précise de 2 à 10 Nm avec graduation fine de 0.2 Nm
- Déclenchement audible et tactile pour un serrage sécurisé
- Conforme aux normes DIN EN ISO 6789-2 et IEC 60900
- Manche ergonomique isolé avec design fin et surfaces souples
- Fabriquée en Allemagne pour une qualité et durabilité optimales
535,74 € TTC 446,45 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

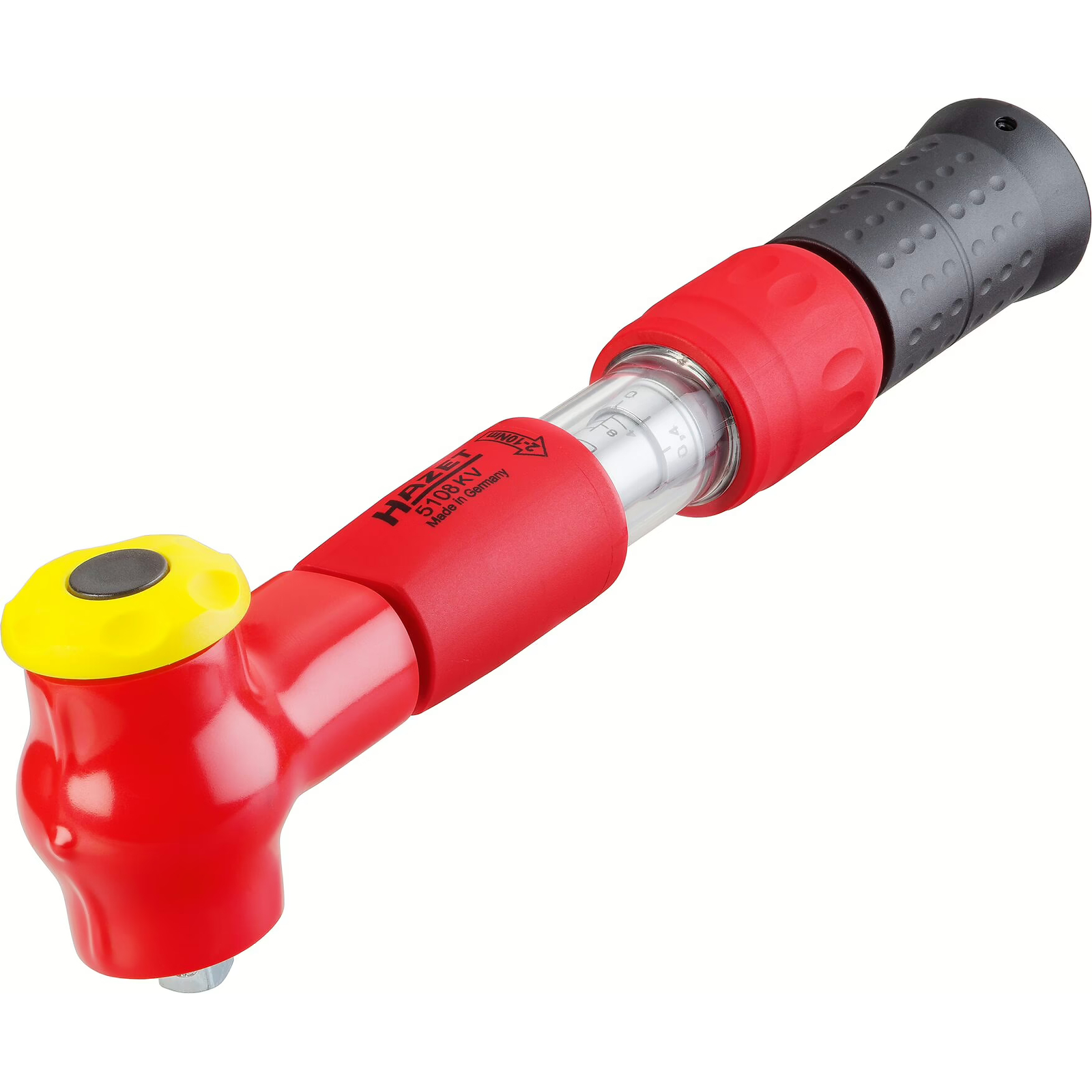

La clé dynamométrique isolée HAZET 5108KV offre une plage de couple de serrage de 2 à 10 Nm avec une longueur de 275 mm.
Elle se distingue par un calibrage précis avec une précision de 6 % et une graduation fine de l’échelle à 0,2 Nm.
Cette clé est conçue pour une longue durée de vie et une haute précision.
Elle permet le démontage, la réparation, le montage, l’ajustage ainsi que l’étalonnage, ces opérations devant être réalisées exclusivement dans le centre de service HAZET.
La clé est appropriée à la surveillance des instruments de contrôle, durable et écologique.
La sécurité est renforcée grâce à un déclenchement perceptible au toucher (déclenchement à faible course) et audible par un clic.
Le déclenchement peut s’effectuer à droite ou à gauche via un carré démontable, permettant un serrage au couple préréglé dans les deux sens avec la précision prescrite.
Le poids réduit facilite la manipulation et réduit la fatigue lors du travail.
Au niveau du design, la clé présente un design fin respectant strictement les critères d’isolation requis, avec des surfaces de transition souples sur les parties de commutation et de mouvement.
Le manche est ergonomique avec une rainure de calibrage claire.
L’aspect est uniforme même en utilisation avec d’autres pièces comme des douilles rouges isolées.
Le boîtier et la tête arborent les couleurs caractéristiques rouge et jaune, tandis que la poignée noire permet une distinction visuelle et limite l’encrassement optique.
Aucune pièce ne dépasse ou gêne la manipulation, comme un levier de manœuvre.
Cette clé est conforme aux normes DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1 et IEC 60900:2018.
Elle est fabriquée en Allemagne.
Les caractéristiques techniques détaillées sont les suivantes :
- Tolérance de 4 %
- Carré massif de 1/2 pouce (12,5 mm)
- Couple de serrage minimal de 20 Nm et maximal de 120 Nm (note : ces valeurs correspondent à une autre série, la 5108KV a une plage 2-10 Nm)
- Nombre de dents : 32 avec un angle de manœuvre de 11,25° (selon la fiche technique, pour 5108KV, nombre de dents 24 et angle 15°)
- Dimension : 275 mm
- Force de manœuvre entre 1,0 et 5,0 kg
La clé est destinée à un usage manuel uniquement et ne doit être utilisée que pour le serrage, pas pour le desserrage.
Avant chaque utilisation, une inspection visuelle doit être réalisée pour vérifier l’intégrité de l’isolation.
Il est recommandé qu’une personne formée effectue un contrôle annuel visuel et fonctionnel, ainsi qu’un étalonnage selon DIN EN ISO 6789-2:2017 après 5000 déclenchements.
Pour le réglage du couple, il faut tirer la bague de verrouillage vers l’arrière et tourner la poignée pour ajuster la valeur, puis s’assurer que la bague est bien verrouillée.
Pour un serrage en sens inverse, le carré coulissant peut être retiré et repositionné de l’autre côté.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants pour ne pas endommager l’isolation.
Le stockage doit se faire dans un endroit sûr, à l’abri des sources de chaleur et des rayons UV, et uniquement dans son emballage d’origine pour préserver l’isolation.
Cette clé dynamométrique est un outil professionnel, fiable, précis et sécurisé, parfaitement adapté aux travaux nécessitant une isolation conforme aux normes de sécurité électrique.
La clé dynamométrique isolée HAZET 5108KV est un outil professionnel conçu pour un serrage précis avec une plage de couple de 2 à 10 Nm et une longueur de 275 mm. Elle offre une précision de 6 % et une graduation fine de l’échelle à 0,2 Nm, garantissant un calibrage fiable et une haute précision sur la durée.
Cette clé dynamométrique est adaptée au démontage, montage, ajustage, réparation (réalisée exclusivement dans le centre de service HAZET) et étalonnage, ce qui en fait un instrument durable, écologique et approprié à la surveillance des instruments de contrôle.
La sécurité est renforcée par un déclenchement perceptible au toucher, avec un faible déplacement, et audible grâce à un clic. Le déclenchement peut s’effectuer à droite ou à gauche grâce à un carré démontable, permettant un serrage au couple préréglé dans les deux sens avec la précision prescrite. Le poids réduit de l’outil facilite sa manipulation et limite la fatigue.
Le design respecte strictement les critères d’isolation requis, avec un matériau isolant épais et des surfaces de transition souples sur les parties mobiles. Le manche ergonomique dispose d’une rainure de calibrage claire. L’aspect visuel est harmonieux avec des couleurs caractéristiques rouge et jaune sur le boîtier et la tête, et une poignée noire limitant l’encrassement optique. Aucune pièce ne dépasse ou gêne la manipulation.
Les caractéristiques techniques détaillées incluent :
- Plage de couple : 2 – 10 Nm
- Longueur : 275 mm
- Précision : 6 %
- Graduation de l’échelle : 0,2 Nm
- Force de manœuvre : 1,0 à 5,0 kg
- Nombre de dents : 24
- Angle de manœuvre : 15°
- Sortie : carré massif 1/2 pouce (12,5 mm)
- Utilisation : manuelle
La clé est conforme aux normes DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1 et IEC 60900:2018, garantissant une isolation de protection de type B. Elle est fabriquée en Allemagne.
Pour le réglage du couple, il suffit de tirer la bague de verrouillage vers l’arrière, tourner la poignée pour ajuster la valeur, puis verrouiller la bague. Le carré coulissant peut être retiré et repositionné pour serrer dans le sens inverse.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants pour préserver l’isolation. Le stockage doit se faire dans un endroit protégé des sources de chaleur et des rayons UV, idéalement dans son emballage d’origine pour préserver les propriétés isolantes.
Cette clé dynamométrique isolée HAZET 5108KV est un outil fiable, précis et sécurisé, parfaitement adapté aux travaux nécessitant une isolation conforme aux normes de sécurité électrique, assurant une manipulation confortable et une grande durabilité.
Cette clé dynamométrique est adaptée au démontage, montage, ajustage, réparation (réalisée exclusivement dans le centre de service HAZET) et étalonnage, ce qui en fait un instrument durable, écologique et approprié à la surveillance des instruments de contrôle.
La sécurité est renforcée par un déclenchement perceptible au toucher, avec un faible déplacement, et audible grâce à un clic. Le déclenchement peut s’effectuer à droite ou à gauche grâce à un carré démontable, permettant un serrage au couple préréglé dans les deux sens avec la précision prescrite. Le poids réduit de l’outil facilite sa manipulation et limite la fatigue.
Le design respecte strictement les critères d’isolation requis, avec un matériau isolant épais et des surfaces de transition souples sur les parties mobiles. Le manche ergonomique dispose d’une rainure de calibrage claire. L’aspect visuel est harmonieux avec des couleurs caractéristiques rouge et jaune sur le boîtier et la tête, et une poignée noire limitant l’encrassement optique. Aucune pièce ne dépasse ou gêne la manipulation.
Les caractéristiques techniques détaillées incluent :
- Plage de couple : 2 – 10 Nm
- Longueur : 275 mm
- Précision : 6 %
- Graduation de l’échelle : 0,2 Nm
- Force de manœuvre : 1,0 à 5,0 kg
- Nombre de dents : 24
- Angle de manœuvre : 15°
- Sortie : carré massif 1/2 pouce (12,5 mm)
- Utilisation : manuelle
La clé est conforme aux normes DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1 et IEC 60900:2018, garantissant une isolation de protection de type B. Elle est fabriquée en Allemagne.
Pour le réglage du couple, il suffit de tirer la bague de verrouillage vers l’arrière, tourner la poignée pour ajuster la valeur, puis verrouiller la bague. Le carré coulissant peut être retiré et repositionné pour serrer dans le sens inverse.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants pour préserver l’isolation. Le stockage doit se faire dans un endroit protégé des sources de chaleur et des rayons UV, idéalement dans son emballage d’origine pour préserver les propriétés isolantes.
Cette clé dynamométrique isolée HAZET 5108KV est un outil fiable, précis et sécurisé, parfaitement adapté aux travaux nécessitant une isolation conforme aux normes de sécurité électrique, assurant une manipulation confortable et une grande durabilité.
- marque : hazet
- référence fournisseur : 5108KV
- plage de couple min.-max. : 2 – 10 Nm
- longueur : 275 mm
- précision : 6 %
- graduation de l’échelle (Nm) : 0,2 Nm
- force de manœuvre min.-max. kg : 1,0 – 5,0 kg
- nombre de dents : 24
- angle de manœuvre : 15°
- sortie : carré massif 1/2 pouce (12,5 mm)
- utilisation : manuelle
- normes : DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1, IEC 60900:2018
- made in germany
La clé dynamométrique isolée HAZET 5108KV s’utilise manuellement pour le serrage précis de connexions vissées dans une plage de couple de 2 à 10 Nm. Pour régler la valeur de couple souhaitée, il faut tirer la bague de verrouillage vers l’arrière, tourner la poignée pour ajuster la valeur, puis s’assurer que la bague est bien verrouillée en place. Le carré coulissant peut être retiré et repositionné de l’autre côté pour permettre un serrage dans le sens inverse.
Avant chaque utilisation, une inspection visuelle de l’intégrité de l’isolation doit être réalisée par l’utilisateur. Il est recommandé qu’une personne formée effectue un contrôle visuel et fonctionnel annuel, ainsi qu’un étalonnage après 5000 déclenchements. La clé ne doit être utilisée que pour le serrage, pas pour le desserrage.
Pour fixer une douille KV, il faut presser le bouton de verrouillage/déverrouillage et insérer la douille. L’utilisateur doit vérifier manuellement que tous les éléments assemblés résistent aux forces de séparation attendues en tirant dans le sens de séparation avant usage.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants pour ne pas endommager l’isolation. Le stockage doit se faire dans son emballage d’origine, à l’abri des sources de chaleur et des rayons UV, dans un endroit sûr pour préserver l’isolation.
Cette clé est destinée à un usage professionnel, notamment pour des opérations de démontage, montage, ajustage, réparation (réalisée exclusivement dans le centre de service HAZET) et étalonnage, ainsi qu’à la surveillance des instruments de contrôle. Le déclenchement du serrage est perceptible au toucher et audible par un clic, avec un faible déplacement pour limiter la fatigue lors de la manipulation.
Avant chaque utilisation, une inspection visuelle de l’intégrité de l’isolation doit être réalisée par l’utilisateur. Il est recommandé qu’une personne formée effectue un contrôle visuel et fonctionnel annuel, ainsi qu’un étalonnage après 5000 déclenchements. La clé ne doit être utilisée que pour le serrage, pas pour le desserrage.
Pour fixer une douille KV, il faut presser le bouton de verrouillage/déverrouillage et insérer la douille. L’utilisateur doit vérifier manuellement que tous les éléments assemblés résistent aux forces de séparation attendues en tirant dans le sens de séparation avant usage.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants pour ne pas endommager l’isolation. Le stockage doit se faire dans son emballage d’origine, à l’abri des sources de chaleur et des rayons UV, dans un endroit sûr pour préserver l’isolation.
Cette clé est destinée à un usage professionnel, notamment pour des opérations de démontage, montage, ajustage, réparation (réalisée exclusivement dans le centre de service HAZET) et étalonnage, ainsi qu’à la surveillance des instruments de contrôle. Le déclenchement du serrage est perceptible au toucher et audible par un clic, avec un faible déplacement pour limiter la fatigue lors de la manipulation.
Questions produits
Quelle est la plage de couple de serrage de la clé dynamométrique HAZET 5108KV ?
La clé dynamométrique HAZET 5108KV offre une plage de couple précise de 2 à 10 Nm, avec une graduation fine de 0,2 Nm, permettant un réglage exact du couple.
Comment régler le couple de serrage sur cette clé dynamométrique ?
Pour régler le couple, il faut tirer la bague de verrouillage vers l’arrière, tourner la poignée jusqu’à la valeur souhaitée, puis s’assurer que la bague est bien verrouillée en place. Le carré coulissant peut être retiré et repositionné pour permettre un serrage dans le sens inverse.
Quelles sont les précautions d’usage liées à l’isolation de la clé ?
Avant chaque utilisation, une inspection visuelle de l’intégrité de l’isolation doit être réalisée. Il est recommandé qu’une personne formée effectue un contrôle visuel et fonctionnel annuel, ainsi qu’un étalonnage après 5000 déclenchements. Le stockage doit se faire dans l’emballage d’origine, à l’abri de la chaleur et des rayons UV pour préserver l’isolation.
Cette clé dynamométrique peut-elle être utilisée pour desserrer des vis ?
Non, cette clé est conçue uniquement pour le serrage des connexions vissées et ne doit pas être utilisée pour le desserrage.
Quels sont les éléments garantissant la sécurité et la précision de cette clé ?
La clé est conforme aux normes DIN EN ISO 6789-2:2017, IEC 60900:2018 et autres normes spécifiques. Elle dispose d’un déclenchement tactile et audible par clic à faible course, assurant un serrage précis et sécurisé. Le carré démontable permet un serrage au couple préréglé dans les deux sens avec la précision prescrite.
