Clé dynamométrique isolation 20-120 Nm 420 mm HAZET - 5121KV
Référence : H1225121KV
Découvrez Clé dynamométrique isolation 20-120 Nm 420 mm HAZET - 5121KV disponible à l'achat
Les points clés
- Plage de serrage précise de 20 à 120 Nm avec 4 % de précision
- Design ergonomique avec manche confortable et 420 mm de longueur
- Déclenchement audible et tactile pour un serrage sécurisé
567,17 € TTC 472,64 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

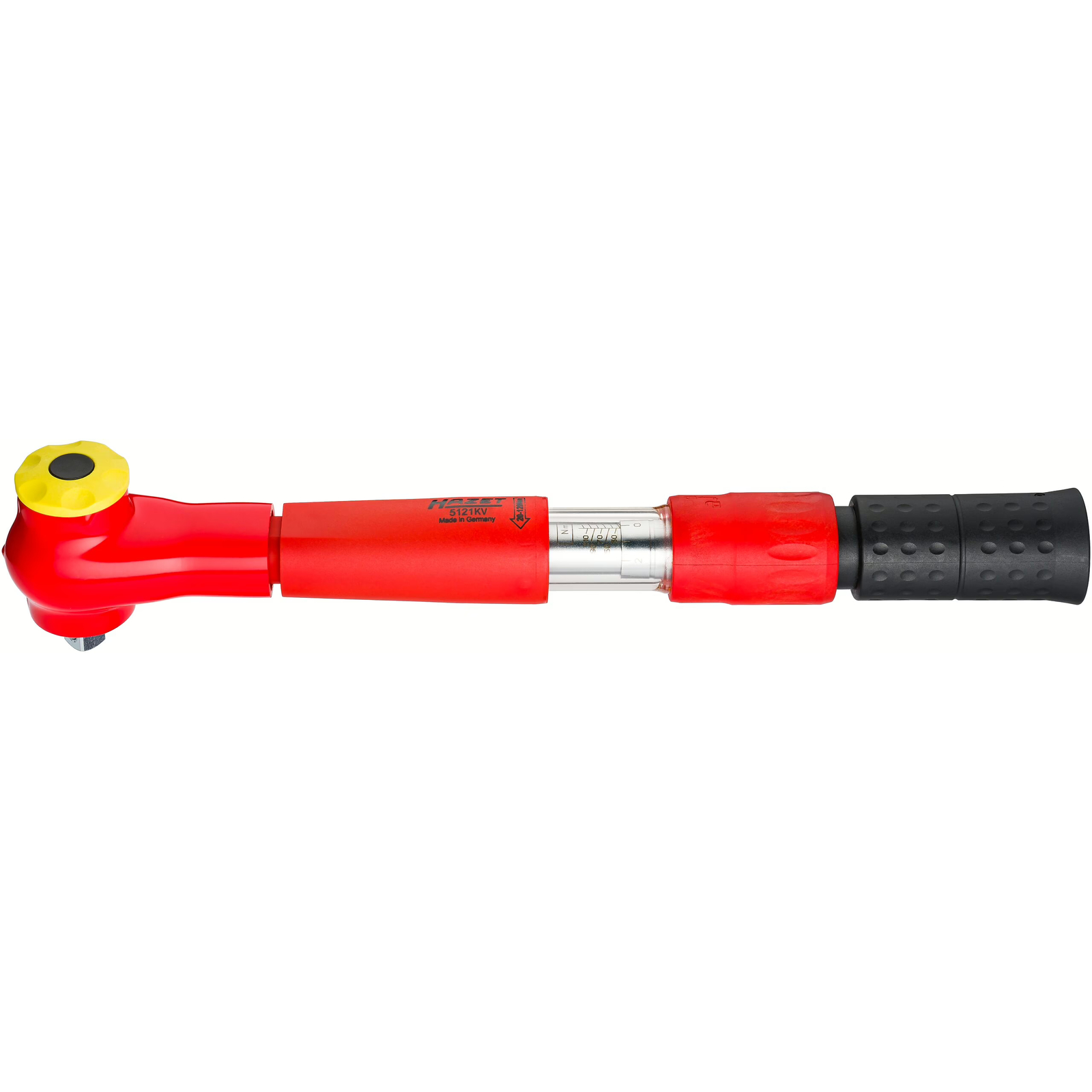

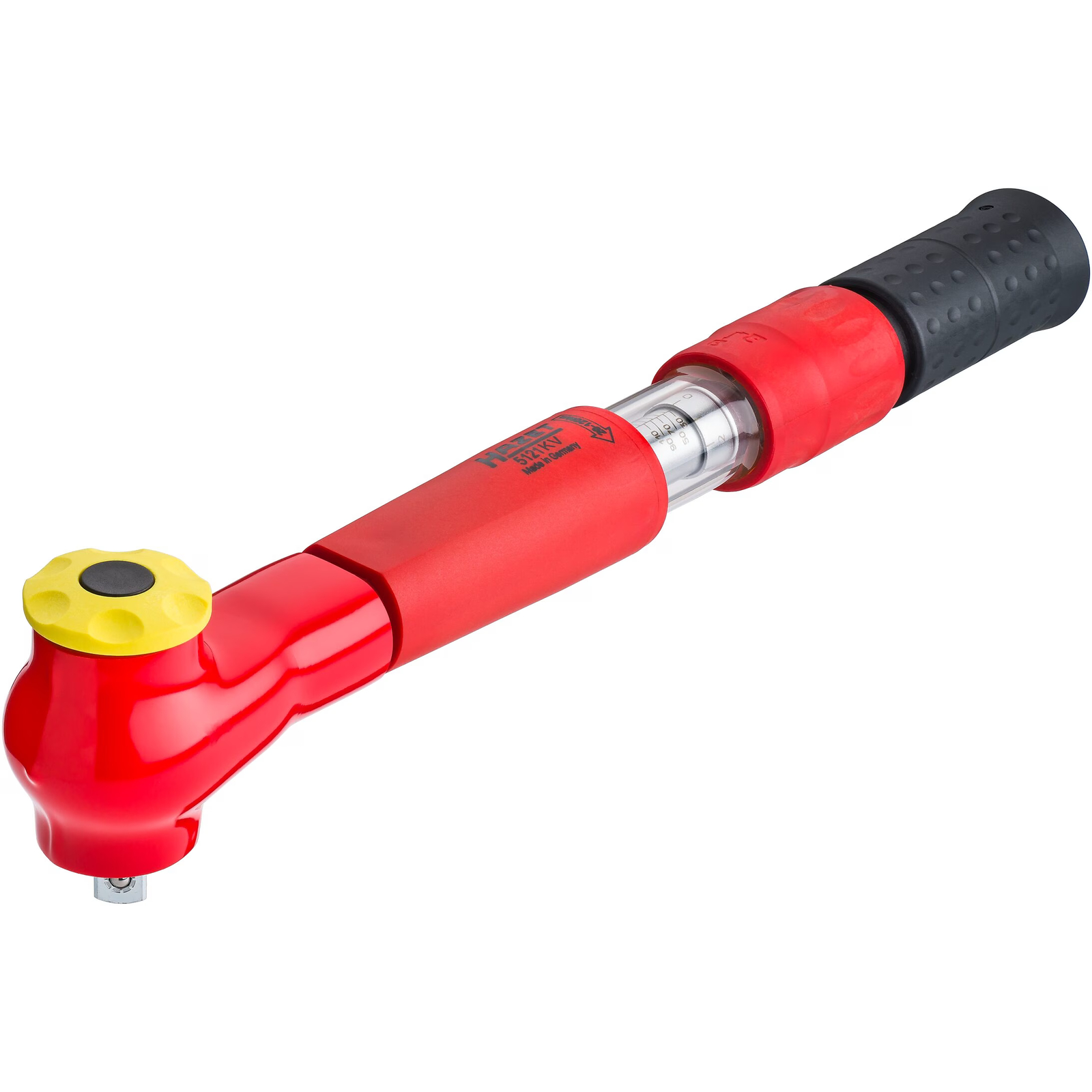

La clé dynamométrique isolation 20-120 Nm 420 mm HAZET - 5121KV est un outil manuel conçu pour un serrage précis et sécurisé des raccords vissés.
Elle offre une plage de couple de serrage allant de 20 à 120 Nm avec une précision de 4 %.

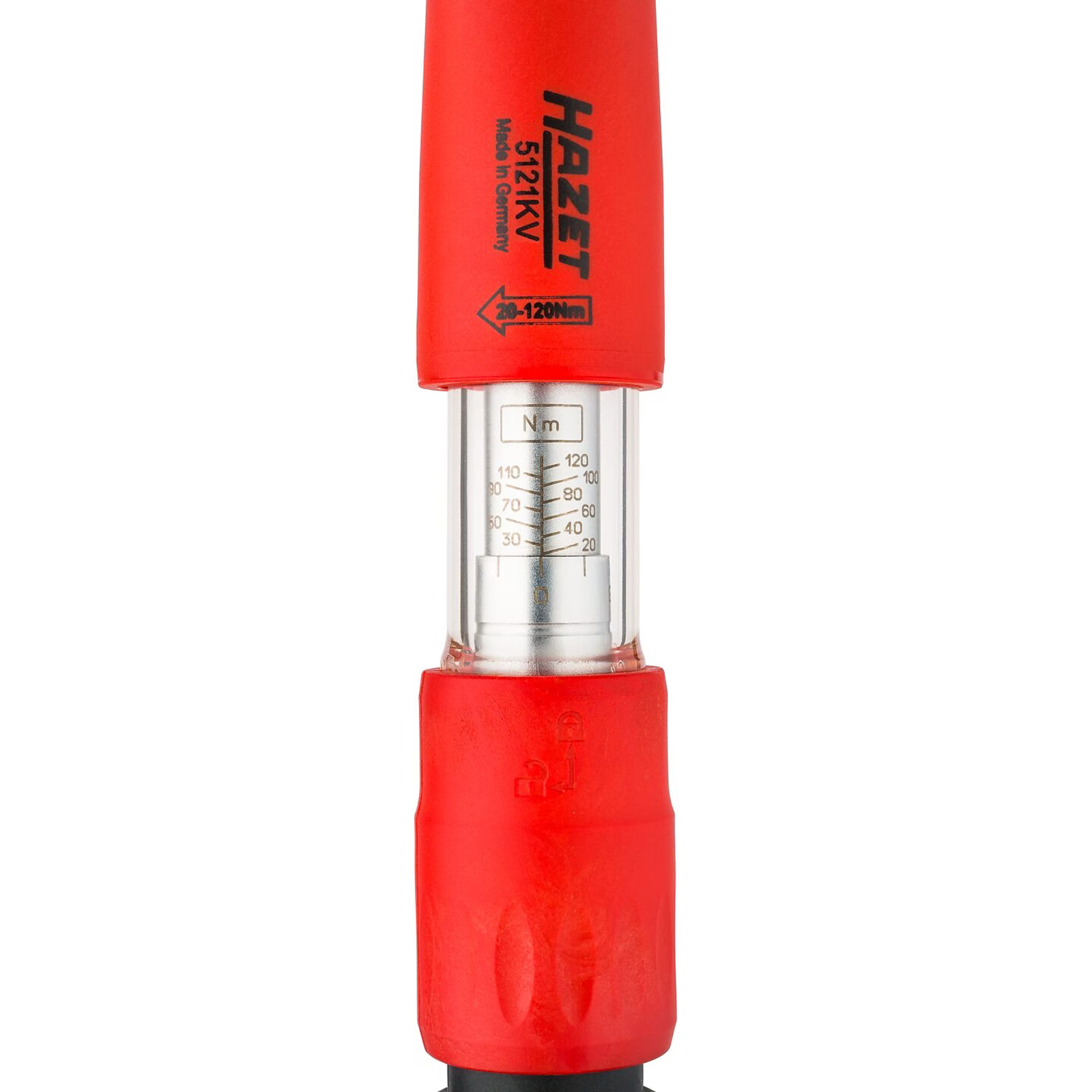

La graduation de l’échelle est de 1 Nm, permettant un réglage fin et fiable.
La longueur totale de la clé est de 420 mm, ce qui assure une bonne maniabilité.
La clé dispose d’un carré massif de 1/2 pouce (12,5 mm) avec 32 dents, offrant un angle de manœuvre de 11,25°, facilitant ainsi les opérations dans les espaces restreints.
La force de manœuvre requise varie entre 6,0 et 37,4 kg, garantissant un travail sans fatigue grâce à son poids réduit.
Ce modèle est doté d’un déclenchement perceptible au toucher (déclenchement à faible course) et audible grâce à un clic, assurant une sécurité d’utilisation optimale.
Le déclenchement peut être configuré à droite ou à gauche via un carré démontable, permettant un serrage au couple préréglé dans les deux sens avec la précision prescrite.
La clé dynamométrique 5121KV est conçue avec un design fin respectant strictement les critères d’isolation requis, notamment en termes d’épaisseur de matériau et de chevauchements.
Les surfaces de transition sont souples sur les parties de commutation et de mouvement, avec un manche ergonomique et une rainure de calibrage claire pour un réglage facile.
Le boîtier et la tête présentent un aspect coloré agréable aux couleurs caractéristiques rouge et jaune, tandis que la poignée noire évite un encrassement optique rapide.
Aucune pièce ne dépasse ou gêne la manipulation, garantissant un usage confortable.
Cette clé est durable, écologique et appropriée à la surveillance des instruments de contrôle.
Elle bénéficie d’un calibrage précis et d’une longue durée de vie.
Elle peut être démontée, réparée, montée, ajustée et étalonnée, ces opérations devant être réalisées uniquement dans le centre de service HAZET, conformément aux normes CEI 60900, avec un contrôle individuel à 10 000 volts après intervention.
La clé répond aux normes DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1 et IEC 60900:2018.
Elle est fabriquée en Allemagne.
Pour le réglage du couple, il faut tirer la bague de verrouillage vers l’arrière et tourner la poignée jusqu’à la valeur désirée, puis s’assurer que la bague est bien enclenchée.
Pour le serrage en sens inverse, le carré coulissant peut être retiré et repositionné de l’autre côté en appuyant sur le bouton de verrouillage.
L’entretien se limite à un nettoyage avec un chiffon sec sans utiliser de solvants, afin de ne pas endommager l’isolation.
Le stockage doit se faire dans un endroit sûr, à l’abri des sources de chaleur et des rayons UV, et uniquement dans son emballage d’origine pour éviter tout dommage à l’isolation.
Les outils isolés doivent être stockés séparément des autres outils pour prévenir toute détérioration mécanique.
Cette clé est destinée uniquement au serrage des connexions vissées et doit être utilisée par du personnel spécialisé formé.
Une inspection visuelle avant chaque utilisation est recommandée pour garantir l’intégrité de l’isolation.
Un contrôle annuel et un étalonnage après 5000 déclenchements sont également préconisés pour maintenir la précision.
Le produit ne doit pas être jeté dans les ordures ménagères.
La clé dynamométrique isolation 20-120 Nm 420 mm HAZET - 5121KV est un outil manuel destiné au serrage précis et sécurisé des raccords vissés. Elle offre une plage de couple de serrage de 20 à 120 Nm avec une précision de 4 %, graduée par pas de 1 Nm, assurant un réglage fin et fiable. Sa longueur totale de 420 mm garantit une bonne maniabilité.
Le carré massif de 1/2 pouce (12,5 mm) comporte 32 dents, permettant un angle de manœuvre de 11,25°, ce qui facilite les opérations dans les espaces restreints. La force de manœuvre nécessaire varie entre 6,0 et 37,4 kg, offrant un travail sans fatigue grâce à un poids réduit. Le déclenchement est perceptible au toucher (faible course) et audible via un clic, garantissant une sécurité optimale. Il peut être configuré à droite ou à gauche grâce à un carré démontable, permettant un serrage au couple préréglé dans les deux sens avec la précision prescrite.
Le design fin de la clé respecte strictement les critères d’isolation requis, notamment en termes d’épaisseur de matériau et de chevauchements. Les surfaces de transition sont souples sur les parties de commutation et de mouvement, avec un manche ergonomique et une rainure de calibrage claire pour un réglage facile. Le boîtier et la tête présentent un aspect coloré rouge et jaune caractéristique, tandis que la poignée noire limite l’encrassement optique. Aucune pièce ne dépasse ou gêne la manipulation, assurant un usage confortable.
Cette clé est durable, écologique, et adaptée à la surveillance des instruments de contrôle. Elle bénéficie d’un calibrage précis et d’une longue durée de vie. Les opérations de démontage, réparation, montage, ajustage et étalonnage doivent être réalisées exclusivement dans le centre de service HAZET, avec un contrôle individuel à 10 000 volts conformément à la norme CEI 60900.
Elle répond aux normes DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1 et IEC 60900:2018, et est fabriquée en Allemagne.
Pour régler le couple, il faut tirer la bague de verrouillage vers l’arrière, tourner la poignée jusqu’à la valeur désirée, puis s’assurer que la bague est bien enclenchée. Le carré coulissant peut être retiré et repositionné de l’autre côté pour un serrage en sens inverse, en appuyant sur le bouton de verrouillage.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants, afin de préserver l’isolation. Le stockage doit se faire dans un endroit sûr, à l’abri de la chaleur et des rayons UV, et séparément des autres outils pour éviter toute détérioration mécanique.
Cette clé est réservée au serrage des connexions vissées et doit être utilisée par du personnel spécialisé formé. Une inspection visuelle avant chaque utilisation est recommandée, ainsi qu’un contrôle annuel et un étalonnage après 5000 déclenchements pour maintenir la précision. Le produit respecte les exigences d’isolation de protection de type B.
Le carré massif de 1/2 pouce (12,5 mm) comporte 32 dents, permettant un angle de manœuvre de 11,25°, ce qui facilite les opérations dans les espaces restreints. La force de manœuvre nécessaire varie entre 6,0 et 37,4 kg, offrant un travail sans fatigue grâce à un poids réduit. Le déclenchement est perceptible au toucher (faible course) et audible via un clic, garantissant une sécurité optimale. Il peut être configuré à droite ou à gauche grâce à un carré démontable, permettant un serrage au couple préréglé dans les deux sens avec la précision prescrite.
Le design fin de la clé respecte strictement les critères d’isolation requis, notamment en termes d’épaisseur de matériau et de chevauchements. Les surfaces de transition sont souples sur les parties de commutation et de mouvement, avec un manche ergonomique et une rainure de calibrage claire pour un réglage facile. Le boîtier et la tête présentent un aspect coloré rouge et jaune caractéristique, tandis que la poignée noire limite l’encrassement optique. Aucune pièce ne dépasse ou gêne la manipulation, assurant un usage confortable.
Cette clé est durable, écologique, et adaptée à la surveillance des instruments de contrôle. Elle bénéficie d’un calibrage précis et d’une longue durée de vie. Les opérations de démontage, réparation, montage, ajustage et étalonnage doivent être réalisées exclusivement dans le centre de service HAZET, avec un contrôle individuel à 10 000 volts conformément à la norme CEI 60900.
Elle répond aux normes DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1 et IEC 60900:2018, et est fabriquée en Allemagne.
Pour régler le couple, il faut tirer la bague de verrouillage vers l’arrière, tourner la poignée jusqu’à la valeur désirée, puis s’assurer que la bague est bien enclenchée. Le carré coulissant peut être retiré et repositionné de l’autre côté pour un serrage en sens inverse, en appuyant sur le bouton de verrouillage.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants, afin de préserver l’isolation. Le stockage doit se faire dans un endroit sûr, à l’abri de la chaleur et des rayons UV, et séparément des autres outils pour éviter toute détérioration mécanique.
Cette clé est réservée au serrage des connexions vissées et doit être utilisée par du personnel spécialisé formé. Une inspection visuelle avant chaque utilisation est recommandée, ainsi qu’un contrôle annuel et un étalonnage après 5000 déclenchements pour maintenir la précision. Le produit respecte les exigences d’isolation de protection de type B.
- marque : hazet
- référence fournisseur : 5121KV
- plage de couple min.-max. : 20 – 120 Nm
- précision : 4 %
- graduation de l’échelle : 1 Nm
- longueur : 420 mm
- force de manœuvre min.-max. : 6,0 – 37,4 kg
- nombre de dents : 32
- angle de manœuvre : 11,25 °
- carré massif : 1/2 pouce (12,5 mm)
- normes : DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1, IEC 60900:2018
Pour utiliser la clé dynamométrique isolation 20-120 Nm 420 mm HAZET - 5121KV, il faut d’abord régler la valeur de couple désirée en tirant la bague de verrouillage vers l’arrière, puis en tournant la poignée jusqu’à atteindre cette valeur. Ensuite, il convient de s’assurer que la bague est bien enclenchée. Pour un serrage en sens inverse, il faut saisir le carré coulissant par le dessous, appuyer sur le bouton de verrouillage, retirer le carré et le repositionner de l’autre côté, en appuyant de nouveau sur le bouton.
Cette clé est utilisée manuellement pour le serrage précis des connexions vissées. Elle est réservée à un personnel spécialisé et formé. Avant chaque utilisation, une inspection visuelle doit être réalisée pour vérifier l’intégrité de l’isolation. Un contrôle annuel et un étalonnage après 5000 déclenchements sont recommandés pour garantir la précision.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants, afin de préserver l’isolation. Le stockage doit se faire dans un endroit sûr, à l’abri de la chaleur, des rayons UV et séparé des autres outils pour éviter toute détérioration mécanique. La clé doit être conservée dans son emballage d’origine.
En cas de montage d’un embout KV, il faut presser le bouton de verrouillage pour insérer ou retirer l’embout. Avant chaque usage, il est nécessaire de vérifier manuellement que les mécanismes de maintien de toutes les pièces assemblées sont efficaces en tirant dans le sens de séparation.
La clé dynamométrique ne doit être utilisée que pour le serrage des connexions vissées, pas pour le desserrage. Elle est adaptée à des opérations dans des espaces restreints grâce à son angle de manœuvre. Le déclenchement est perceptible au toucher et audible, ce qui permet de savoir quand la valeur de couple est atteinte.
Cette clé est utilisée manuellement pour le serrage précis des connexions vissées. Elle est réservée à un personnel spécialisé et formé. Avant chaque utilisation, une inspection visuelle doit être réalisée pour vérifier l’intégrité de l’isolation. Un contrôle annuel et un étalonnage après 5000 déclenchements sont recommandés pour garantir la précision.
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants, afin de préserver l’isolation. Le stockage doit se faire dans un endroit sûr, à l’abri de la chaleur, des rayons UV et séparé des autres outils pour éviter toute détérioration mécanique. La clé doit être conservée dans son emballage d’origine.
En cas de montage d’un embout KV, il faut presser le bouton de verrouillage pour insérer ou retirer l’embout. Avant chaque usage, il est nécessaire de vérifier manuellement que les mécanismes de maintien de toutes les pièces assemblées sont efficaces en tirant dans le sens de séparation.
La clé dynamométrique ne doit être utilisée que pour le serrage des connexions vissées, pas pour le desserrage. Elle est adaptée à des opérations dans des espaces restreints grâce à son angle de manœuvre. Le déclenchement est perceptible au toucher et audible, ce qui permet de savoir quand la valeur de couple est atteinte.
Questions produits
À quoi correspond la plage de couple de serrage de cette clé dynamométrique ?
La clé dynamométrique HAZET 5121KV offre une plage de serrage de 20 à 120 Nm avec une précision de 4 %. Cette plage permet un réglage fin par pas de 1 Nm, adapté aux besoins de serrage précis des raccords vissés.
Comment régler le couple de serrage sur cette clé ?
Pour régler le couple, il faut tirer la bague de verrouillage vers l’arrière, tourner la poignée jusqu’à la valeur souhaitée, puis s’assurer que la bague est bien enclenchée. Le carré coulissant peut être retiré et repositionné de l’autre côté pour un serrage en sens inverse.
Quels sont les critères d’isolation et de sécurité de cette clé dynamométrique ?
Cette clé respecte strictement les critères d’isolation de protection de type B selon la norme IEC 60900:2018. Elle est conçue avec un matériau isolant d’épaisseur contrôlée et des chevauchements adaptés. Une inspection visuelle avant chaque usage est recommandée pour vérifier l’intégrité de l’isolation.
Quelles sont les recommandations d’entretien et de stockage pour préserver l’isolation ?
L’entretien se limite à un nettoyage avec un chiffon sec, sans solvants pour ne pas endommager l’isolation. Le stockage doit être effectué dans un endroit sûr, à l’abri de la chaleur, des rayons UV, et séparé des autres outils pour éviter toute détérioration mécanique, idéalement dans son emballage d’origine.
Qui peut utiliser cette clé dynamométrique et dans quel cadre ?
Cette clé est réservée à un personnel spécialisé et formé. Elle est destinée uniquement au serrage des connexions vissées et ne doit pas être utilisée pour le desserrage. Un contrôle annuel et un étalonnage après 5000 déclenchements sont nécessaires pour garantir la précision.
