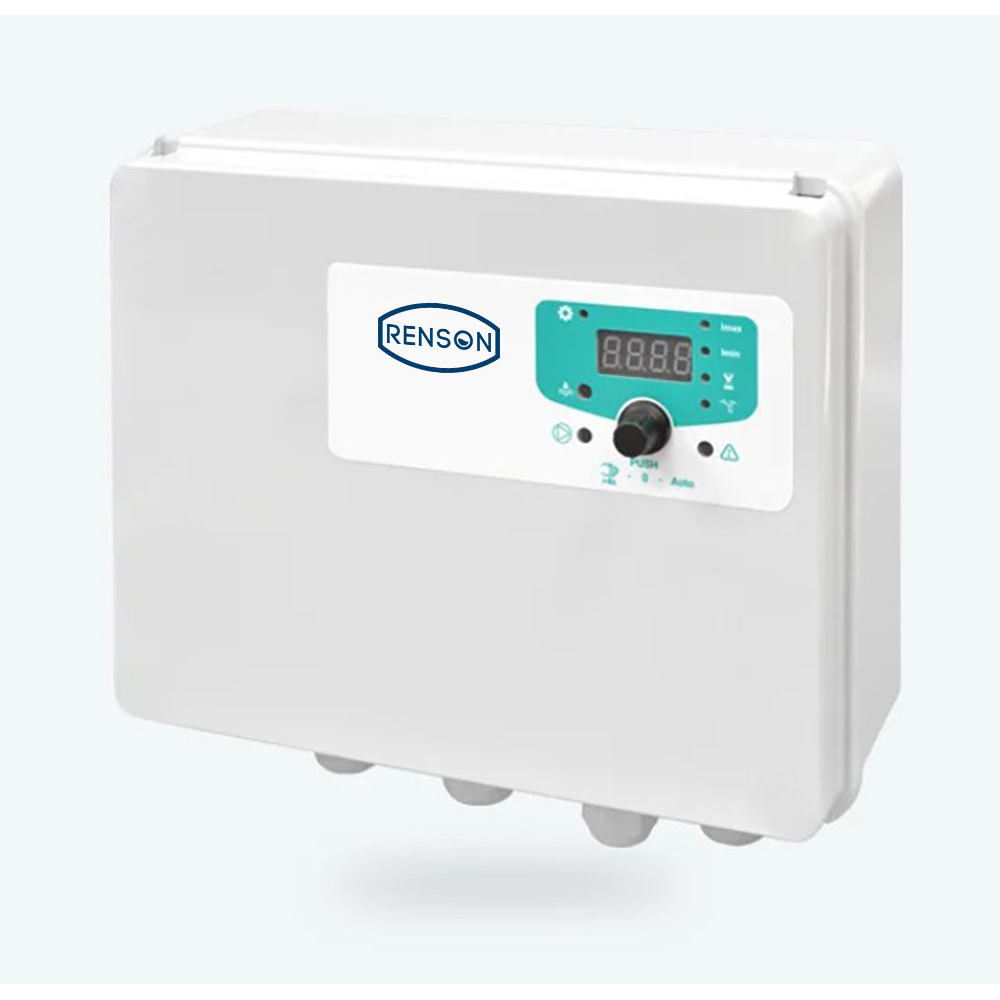

Découvrez le coffret Manque Eau Bi Tension 16A de RENSON, un appareil conçu pour commander et protéger les pompes de surface ou immergées, monophasées ou triphasées, utilisées dans les secteurs professionnel et industriel pour la vidange ou le remplissage.
Ce coffret assure la protection de votre pompe contre le fonctionnement à sec grâce à des dispositifs paramétrables tels que la protection contre la surcharge, la sous-charge, le manque de phase et les démarrages excessifs.
Il intègre un afficheur digital à 4 chiffres et plusieurs diodes de signalisation (LED) pour indiquer l’état de la pompe, les alarmes et les différents paramètres de fonctionnement.
Le coffret gère deux niveaux, un niveau haut et un niveau bas, permettant un fonctionnement automatique de la pompe couplé à des organes de commande externes tels que sonde, flotteur, pressostat ou fluxostat (ces organes ne sont pas inclus).
Les caractéristiques techniques principales sont les suivantes :
- Modèle V1N avec alimentation bi tension 230/400 V AC, sélectionnable, avec une tolérance ±20 % et fréquence 50-60 Hz.
- Ampérage maximal supporté de 16 A.
- Norme d’isolation IP56 assurant une protection efficace contre la poussière et les projections d’eau.
- Poids léger de 1,80 kg facilitant son installation.
- Dimensions compactes de 225 x 255 x 110 mm.
Le coffret offre une large gamme de réglages paramétrables :
- Réglage de surcharge (Imax) de 0,6 à 20,0 A.
- Réglage de sous-charge (Imin) réglable de OFF à 0,5 - 19,8 A.
- Réglage du temps de réarmement de 3 minutes à 99 heures ou manuel.
- Ajustement du temps d’inhibition (détecteur de débit) de 5 à 200 secondes.
- Temps de saut pour surcharge de 7 secondes.
- Temps de saut pour sous-charge de 4 secondes (20 secondes au démarrage).
- Tension aux sondes 24 V AC avec une sensibilité de 10 kΩ ± 15%.
- Entrée externe ON/OFF pouvant accepter un contact sec ou une tension de 6 à 400 V AC/DC.
Le coffret dispose également de sorties relais pour les alarmes et contacts auxiliaires :
- Contact d’alarme 5 A – 250 V AC.
- Sorties auxiliaires AC1 : 2 A/250 V AC et AC11 : 1 A/230 V AC.
Les connexions sont prévues pour des câbles jusqu’à 4 mm² avec une configuration presse-étoupe comprenant 1x M20 (A), 1x M20 (M) et 2x M16 (C).
Le coffret est conçu pour fonctionner dans une plage de température de -10 à +55 °C.
Son installation se fait par fixation murale directe ou avec des pattes de fixation.
Le raccordement électrique est possible en monophasé ou triphasé avec un pont de sélection de tension pour choisir entre 230 V ou 400 V.
Ce produit est idéal pour les applications agricoles, d’élevage, industrielles ou autres nécessitant la gestion automatique de pompes pour vidange ou remplissage.
Il permet d’assurer la sécurité et la longévité des pompes grâce à ses nombreuses protections et à la surveillance précise des paramètres de fonctionnement.
En résumé, le coffret Manque Eau Bi Tension 16A RENSON est un équipement performant, fiable et facile à installer, qui garantit une gestion optimale et sécurisée des systèmes de pompage.
Le coffret Manque Eau Bi Tension 16A RENSON (modèle V1N, code 104413) est conçu pour protéger les systèmes de pompage contre le fonctionnement à sec. Il permet de commander une pompe monophasée ou triphasée, adaptée à une intensité maximale de 16 A, avec une alimentation bi tension 230/400 V AC (sélectionnable) ±20 % et une fréquence de 50-60 Hz. Ce coffret assure la gestion automatique du fonctionnement de la pompe grâce à la prise en compte de deux niveaux : un niveau haut et un niveau bas, via des organes de commande externes tels que sonde, flotteur, pressostat ou flussostat (non inclus).
Il intègre de nombreuses protections paramétrables, notamment contre les surcharges, sous-charges, manque de phase et démarrages excessifs. Le réglage des seuils de surcharge est possible de 0,6 à 20 A et celui des sous-charges de 0,5 à 19,8 A. Le coffret permet également de définir l’heure de réinitialisation (de 3 minutes à 99 heures ou manuel) et d’ajuster le temps d’inhibition (5 à 200 secondes) lié au détecteur de débit.
Le coffret est équipé d’un afficheur frontal avec plusieurs indicateurs : témoin de mise en route, alarme, niveau bas, intensité mini/maxi. Il dispose d’un contact de sortie d’alarme 5A – 250VAC, d’une alarme et d’un contact auxiliaire AC1 (2 A/250 VCA) et AC11 (1 A/230 VAC). L’entrée externe ON/OFF accepte un contact ou une tension de 6 à 400 V VAC/VDC.
Les bornes de connexion de contrôle acceptent un câble jusqu’à 4 mm². La configuration presse-étoupe comprend 1xM20 (A), 1xM20 (M) et 2xM16 (C). Le coffret bénéficie d’une norme d’isolation IP56 assurant une protection efficace contre les infiltrations d’eau et de poussières. Il présente des dimensions compactes de 225 x 255 x 110 mm pour un poids léger de 1,80 kg, facilitant son installation.
Ce coffret Vigilec est destiné à commander une pompe de surface ou immergée pour des opérations de vidange ou de remplissage, en assurant une protection fiable et une gestion automatisée du cycle de fonctionnement de la pompe.
