MOTEUR PR POMPE DE FORAGE BAIN HUILE 4'' TRIPHASE 0,55KW - RENSON - 817880
Référence : U003817880
Découvrez MOTEUR PR POMPE DE FORAGE BAIN HUILE 4'' TRIPHASE 0,55KW - RENSON - 817880 disponible à l'achat
Les points clés
- Conçu pour une utilisation intensive
- Norme d'isolation IP68 pour une protection optimale
- Puissance de 0,55 kW pour une performance fiable
- Fonctionnement en triphasé pour une efficacité accrue
502,07 € TTC 418,39 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

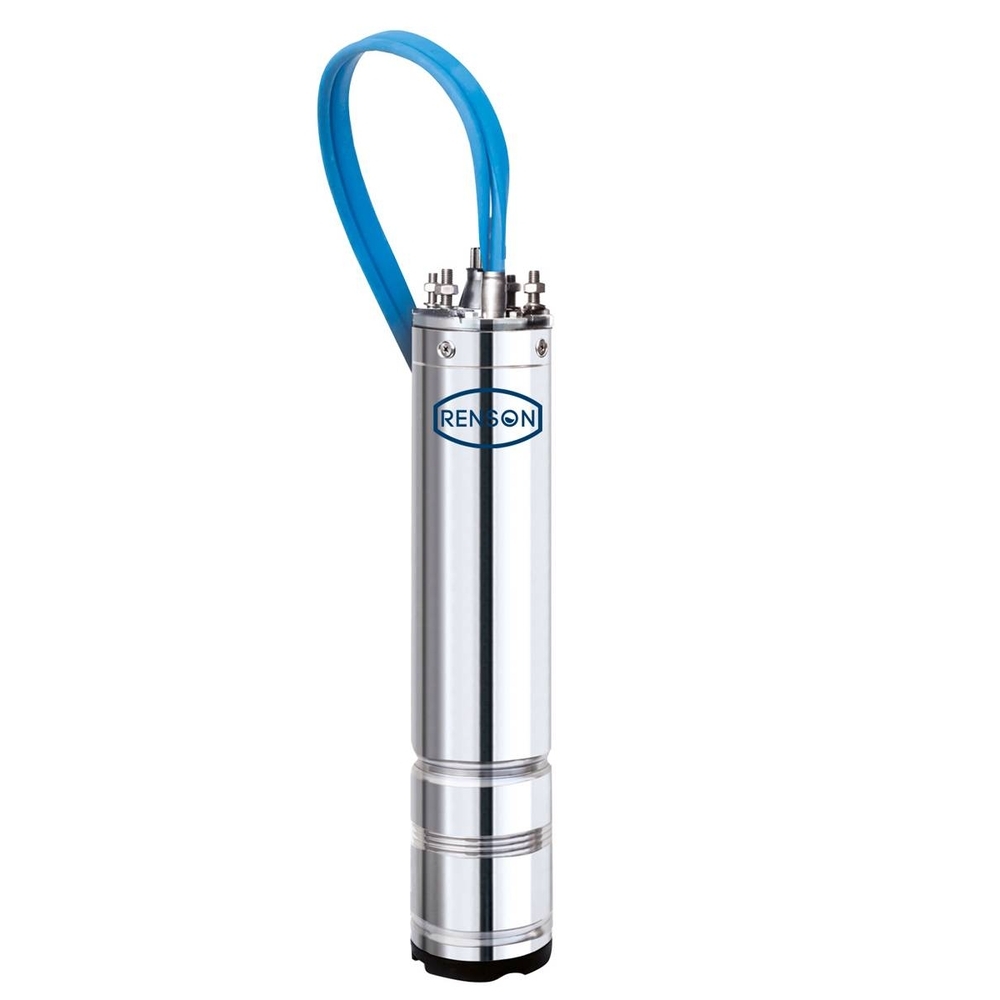

Découvrez le moteur pour pompe de forage à bain d'huile de la marque RENSON, modèle OT, conçu pour une utilisation intensive.
Ce moteur triphasé de 0,55 kW fonctionne sous une tension de 380 V avec un ampérage de 1,80 A.
Il présente une longueur de 324 mm et un poids de 8 kg, ce qui facilite son intégration dans diverses installations.
Sa norme d'isolation IP68 assure une protection optimale contre la pénétration d'eau et de poussières, garantissant une durabilité même dans des conditions difficiles.
Le moteur est pré-rempli avec un fluide diélectrique approuvé par la FDA (Food and Drug Administration), renforçant sa fiabilité et sa robustesse.
Il est équipé de séparateurs de phases pour un fonctionnement optimal avec un variateur de fréquence.
Le câble d'alimentation amovible de 1,5 mètre permet des opérations d'entretien rapides et une installation aisée.
Ce moteur supporte la présence de sable dans le puits, jusqu'à une concentration maximale de 150 g/m³.
Applications :
Le moteur est adapté aux usages industriels et agricoles, notamment pour le pompage d'eau douce sans particules solides ou fibres.
Caractéristiques techniques détaillées :
- Moteur asynchrone 2 pôles, triphasé, encapsulé, à bain d'huile diélectrique.
- Stator rebobinable et rotor noyé dans le bain d'huile.
- Roulements axiaux et radiaux surdimensionnés pour une longue durée de vie.
- Compensation de pression assurée par un diaphragme spécial.
- Protection anti-sable intégrée.
- Couvercle de protection et de sécurité sur le fond du moteur.
- Bride d'accouplement hydraulique aux dimensions standard 4" NEMA.
- Classe d'isolation : F.
- Capacité de poussée : 1 500 N.
- Profondeur maximale d'immersion : 150 m.
- Plage d'utilisation avec pH de l'eau : 6,4 à 8,0.
- Température ambiante maximale : 40 °C.
- Flux de refroidissement minimal : 8 cm/s.
- Nombre maximum de démarrages par heure : 150, répartis également.
Conditions d’utilisation et recommandations :
Le moteur nécessite un boîtier de contrôle pour le démarrage et le fonctionnement, ainsi qu'une protection contre les surcharges conforme à la norme EN 60474-1 (temps d'intervention inférieur à 10 secondes avec 5 x In).
La rotation est réversible.
L'installation peut se faire en position verticale ou horizontale.
Il est recommandé d’installer un clapet anti-retour sur la conduite de refoulement, à une distance maximale de 7 m de la pompe, pour éviter les coups de bélier.
Un interrupteur On/Off doit être installé pour couper l’alimentation électrique avec une distance minimale de 3 mm entre les contacts et une séparation pour tous les pôles.
Le câble d’alimentation ne doit pas être utilisé pour soulever ou transporter la pompe.
En cas d’utilisation avec un groupe électrogène, la puissance du générateur doit être au moins triple de la puissance nominale de la pompe.
Avant toute utilisation avec un variateur de fréquence, il est nécessaire de se référer aux instructions spécifiques fournies.
Avantages produit :
Le moteur est livré avec un câble inclus.
Il est fiable et robuste grâce à son fluide diélectrique approuvé par la FDA.
Son câble amovible facilite les opérations d’entretien et l’installation.
Il supporte la présence de sable dans le puits, augmentant sa polyvalence.
Fonctionnement et maintenance :
Le moteur ne nécessite pas de maintenance programmée.
Il est conseillé de contrôler régulièrement la pression, le débit et la consommation électrique.
En cas de présence importante de sable ou d’impuretés, il convient de vérifier la puissance de la pompe et sa distance par rapport au fond du puits.
Le moteur ne doit jamais être utilisé hors de l’eau et ne doit pas reposer sur le fond du puits.
La résistance d’isolation doit être mesurée avant et pendant la descente de la pompe, avec des valeurs minimales de 500 MΩ pour un moteur neuf et 20 MΩ pour un moteur usagé (câble inférieur à 5 m).
Conditionnement et stockage :
Le moteur doit être conservé dans son emballage d’origine, dans un endroit sec, à l’abri de la chaleur et de l’humidité.
La température de stockage doit être comprise entre -15 °C et +50 °C.
Normes et certifications :
Le moteur est conforme aux directives européennes suivantes : Directive basse tension 2014/35/UE, Directive compatibilité électromagnétique 2014/30/UE, RoHS II 2011/65/EU, Directive machines 2006/42/CE.
Il respecte également les normes EN 60034-1, EN 60947-4-1 et NEMA MG 1-2016.
Ce moteur pour pompe de forage RENSON est une solution performante, robuste et adaptée aux applications exigeantes, garantissant un fonctionnement fiable dans des environnements variés et difficiles.
Le moteur pour pompe de forage à bain d'huile 4'' triphasé modèle OT de la marque RENSON est conçu pour une utilisation intensive dans des environnements industriels et agricoles. Il offre une puissance de 0,55 kW avec un ampérage de 1,80 A et fonctionne sous une tension triphasée de 380-415 V / 50 Hz. Ce moteur asynchrone 2 pôles est encapsulé et noyé dans un bain d'huile diélectrique, avec un stator rebobinable et un rotor garantissant une longue durée de vie grâce à des roulements axiaux et radiaux surdimensionnés.
Le moteur présente une longueur de 324 mm et un poids de 8 kg. Sa norme d'isolation IP68, combinée à une isolation de classe F, assure une protection optimale contre les infiltrations d'eau et la poussière, permettant une immersion maximale jusqu'à 150 mètres de profondeur. Il supporte la présence de sable dans le puits grâce à une protection anti-sable spécifique et dispose d'une compensation de pression interne assurée par un diaphragme spécial.
Le moteur est équipé d'un câble d'alimentation amovible de 1,5 mètre, facilitant les opérations d'entretien et l'installation. Il fonctionne de manière optimale avec un variateur de fréquence, grâce à des séparateurs de phases intégrés. Sa bride d'accouplement hydraulique respecte les dimensions standard 4" NEMA. La capacité de poussée est de 1 500 N.
Les conditions d'utilisation recommandent un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conformément à la norme EN 60474-1, avec un temps d'intervention inférieur à 10 secondes pour 5 fois le courant nominal. La rotation est réversible, la température ambiante maximale est de 40°C, et le flux de refroidissement minimal doit être de 8 cm/sec. Le nombre maximum de démarrages est de 150 par heure, répartis de manière égale. L'installation peut se faire en position verticale ou horizontale. La plage d'utilisation du pH de l'eau est comprise entre 6,4 et 8,0.
Parmi les avantages produits, ce moteur est livré avec un câble inclus, est pré-rempli avec un fluide diélectrique approuvé par la FDA (Food and Drug Administration), fiable et robuste. Il est également conçu pour garantir une installation facile et un entretien rapide grâce à son câble amovible.
Un coffret manque d'eau bi-tension 16 A est conseillé en accessoire pour compléter l'installation.
Le moteur présente une longueur de 324 mm et un poids de 8 kg. Sa norme d'isolation IP68, combinée à une isolation de classe F, assure une protection optimale contre les infiltrations d'eau et la poussière, permettant une immersion maximale jusqu'à 150 mètres de profondeur. Il supporte la présence de sable dans le puits grâce à une protection anti-sable spécifique et dispose d'une compensation de pression interne assurée par un diaphragme spécial.
Le moteur est équipé d'un câble d'alimentation amovible de 1,5 mètre, facilitant les opérations d'entretien et l'installation. Il fonctionne de manière optimale avec un variateur de fréquence, grâce à des séparateurs de phases intégrés. Sa bride d'accouplement hydraulique respecte les dimensions standard 4" NEMA. La capacité de poussée est de 1 500 N.
Les conditions d'utilisation recommandent un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conformément à la norme EN 60474-1, avec un temps d'intervention inférieur à 10 secondes pour 5 fois le courant nominal. La rotation est réversible, la température ambiante maximale est de 40°C, et le flux de refroidissement minimal doit être de 8 cm/sec. Le nombre maximum de démarrages est de 150 par heure, répartis de manière égale. L'installation peut se faire en position verticale ou horizontale. La plage d'utilisation du pH de l'eau est comprise entre 6,4 et 8,0.
Parmi les avantages produits, ce moteur est livré avec un câble inclus, est pré-rempli avec un fluide diélectrique approuvé par la FDA (Food and Drug Administration), fiable et robuste. Il est également conçu pour garantir une installation facile et un entretien rapide grâce à son câble amovible.
Un coffret manque d'eau bi-tension 16 A est conseillé en accessoire pour compléter l'installation.
- modèle : OT
- type de moteur : huile
- tension : 380 V
- puissance : 0,55 kW
- ampérage : 1,80 A
- norme d'isolation : IP68
- longueur : 324 mm
- poids : 8 kg
- utilisation : intensif
- moteur asynchrone 2 pôles, triphasé, encapsulé, à bain d'huile
- stator rebobinable et rotor noyé dans un bain d'huile diélectrique
- roulements axiaux et radiaux surdimensionnés
- compensation de pression par diaphragme spécial
- protection anti-sable intégrée
- couvercle de protection et de sécurité sur le fond du moteur
- connecteur d'alimentation amovible de 1,5 mètre
- bride d'accouplement hydraulique : dimensions standard 4" NEMA
- classe d'isolation : F
- capacité de poussée : 1 500 N
- tension : 3x380-415V / 50Hz
- profondeur maximale d'immersion : 150 m
- plage d'utilisation avec pH de l'eau : 6,4 - 8,0
- température ambiante maximale : 40 °C
- flux de refroidissement minimal : 8 cm/s
- nombre maximum de démarrages par heure : 150
- rotation réversible
Le moteur pour pompe de forage à bain d'huile 4'' triphasé doit être utilisé en immersion totale dans l'eau, sans reposer sur le fond du puits, avec un débit d'eau minimal de 8 cm/s autour du moteur pour assurer son refroidissement. L'installation peut se faire en position verticale ou horizontale, avec une profondeur maximale d'immersion de 150 mètres. La pompe doit être associée à une partie hydraulique conforme aux normes NEMA 4''.
Avant la mise en service, il est nécessaire de vérifier que le moteur et la partie hydraulique sont correctement assemblés selon une séquence précise, notamment en nettoyant les surfaces d'accouplement et en lubrifiant les dents de la bride hydraulique. Le câble d'alimentation, amovible, doit être monté et protégé convenablement, sans être utilisé pour soulever ou transporter la pompe.
Le démarrage du moteur doit se faire uniquement après que la partie hydraulique soit entièrement immergée. Pour les moteurs triphasés, il faut vérifier la direction de rotation en mesurant le débit et la pression, en inversant deux phases si nécessaire, afin d'obtenir la meilleure performance.
L'installation électrique doit être réalisée par un technicien, avec un interrupteur général et des fusibles adaptés pour chaque phase, ainsi qu'une mise à la terre conforme. Un dispositif de protection moteur doit être présent dans le coffret de commande, avec un temps d'intervention inférieur à 10 secondes pour 5 fois le courant nominal. En cas d'utilisation avec un générateur, la puissance de ce dernier doit être au moins triple de la puissance nominale de la pompe.
La pompe est destinée à pomper de l'eau douce, propre et sans particules solides dépassant 150 g/m³ de sable. En cas de présence importante de sable ou d'impuretés, il faut vérifier que la pompe est adaptée au débit du puits et qu'elle est installée à la bonne hauteur par rapport au fond.
Le moteur ne nécessite pas d'entretien programmé, mais il est conseillé de contrôler régulièrement le débit, la pression et la consommation électrique. En cas de dysfonctionnement, il faut vérifier la présence de toutes les phases, le niveau d'eau dans le puits, le sens de rotation, l'absence d'obstruction dans les tuyaux, le fonctionnement des dispositifs tels que le clapet anti-retour, le pressostat, et la pression du réservoir.
En cas de fonctionnement non conforme, plusieurs actions sont prévues : réinitialiser la protection thermique en déconnectant le moteur pendant au moins 15 minutes, inverser deux phases pour corriger la rotation, éliminer les obstructions ou remplacer la pompe si elle a été endommagée par des matériaux abrasifs ou un fonctionnement à sec, réparer les fuites ou remplacer les composants défectueux du système hydraulique.
Enfin, la pompe doit toujours être déconnectée de l'alimentation électrique avant toute intervention.
Avant la mise en service, il est nécessaire de vérifier que le moteur et la partie hydraulique sont correctement assemblés selon une séquence précise, notamment en nettoyant les surfaces d'accouplement et en lubrifiant les dents de la bride hydraulique. Le câble d'alimentation, amovible, doit être monté et protégé convenablement, sans être utilisé pour soulever ou transporter la pompe.
Le démarrage du moteur doit se faire uniquement après que la partie hydraulique soit entièrement immergée. Pour les moteurs triphasés, il faut vérifier la direction de rotation en mesurant le débit et la pression, en inversant deux phases si nécessaire, afin d'obtenir la meilleure performance.
L'installation électrique doit être réalisée par un technicien, avec un interrupteur général et des fusibles adaptés pour chaque phase, ainsi qu'une mise à la terre conforme. Un dispositif de protection moteur doit être présent dans le coffret de commande, avec un temps d'intervention inférieur à 10 secondes pour 5 fois le courant nominal. En cas d'utilisation avec un générateur, la puissance de ce dernier doit être au moins triple de la puissance nominale de la pompe.
La pompe est destinée à pomper de l'eau douce, propre et sans particules solides dépassant 150 g/m³ de sable. En cas de présence importante de sable ou d'impuretés, il faut vérifier que la pompe est adaptée au débit du puits et qu'elle est installée à la bonne hauteur par rapport au fond.
Le moteur ne nécessite pas d'entretien programmé, mais il est conseillé de contrôler régulièrement le débit, la pression et la consommation électrique. En cas de dysfonctionnement, il faut vérifier la présence de toutes les phases, le niveau d'eau dans le puits, le sens de rotation, l'absence d'obstruction dans les tuyaux, le fonctionnement des dispositifs tels que le clapet anti-retour, le pressostat, et la pression du réservoir.
En cas de fonctionnement non conforme, plusieurs actions sont prévues : réinitialiser la protection thermique en déconnectant le moteur pendant au moins 15 minutes, inverser deux phases pour corriger la rotation, éliminer les obstructions ou remplacer la pompe si elle a été endommagée par des matériaux abrasifs ou un fonctionnement à sec, réparer les fuites ou remplacer les composants défectueux du système hydraulique.
Enfin, la pompe doit toujours être déconnectée de l'alimentation électrique avant toute intervention.
