Le lot de 20 goujons BOLT STAINLESS 10 mm PETZL - P36GS10 est un système d’ancrage à expansion conçu pour la protection contre les chutes de hauteur en milieu extérieur.

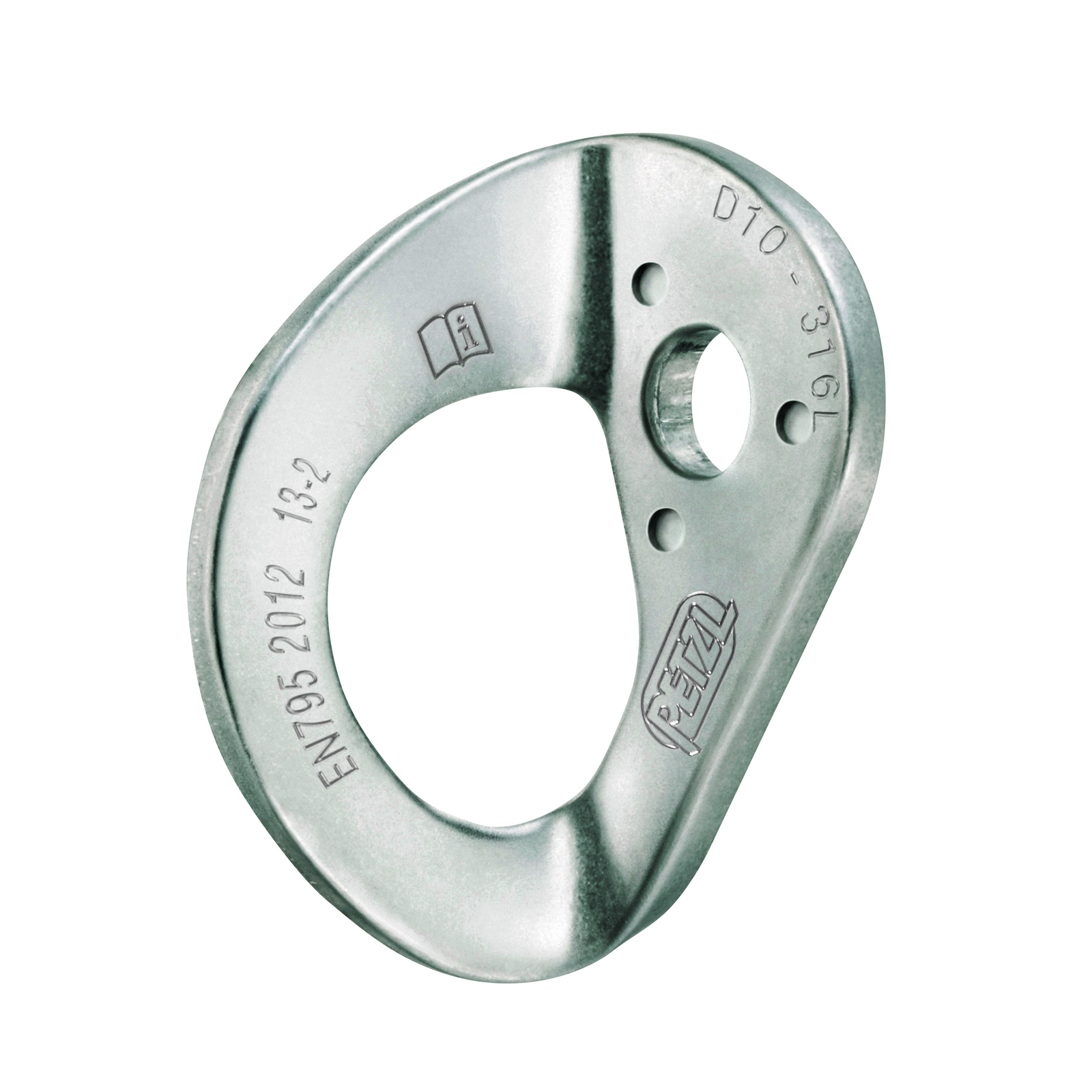

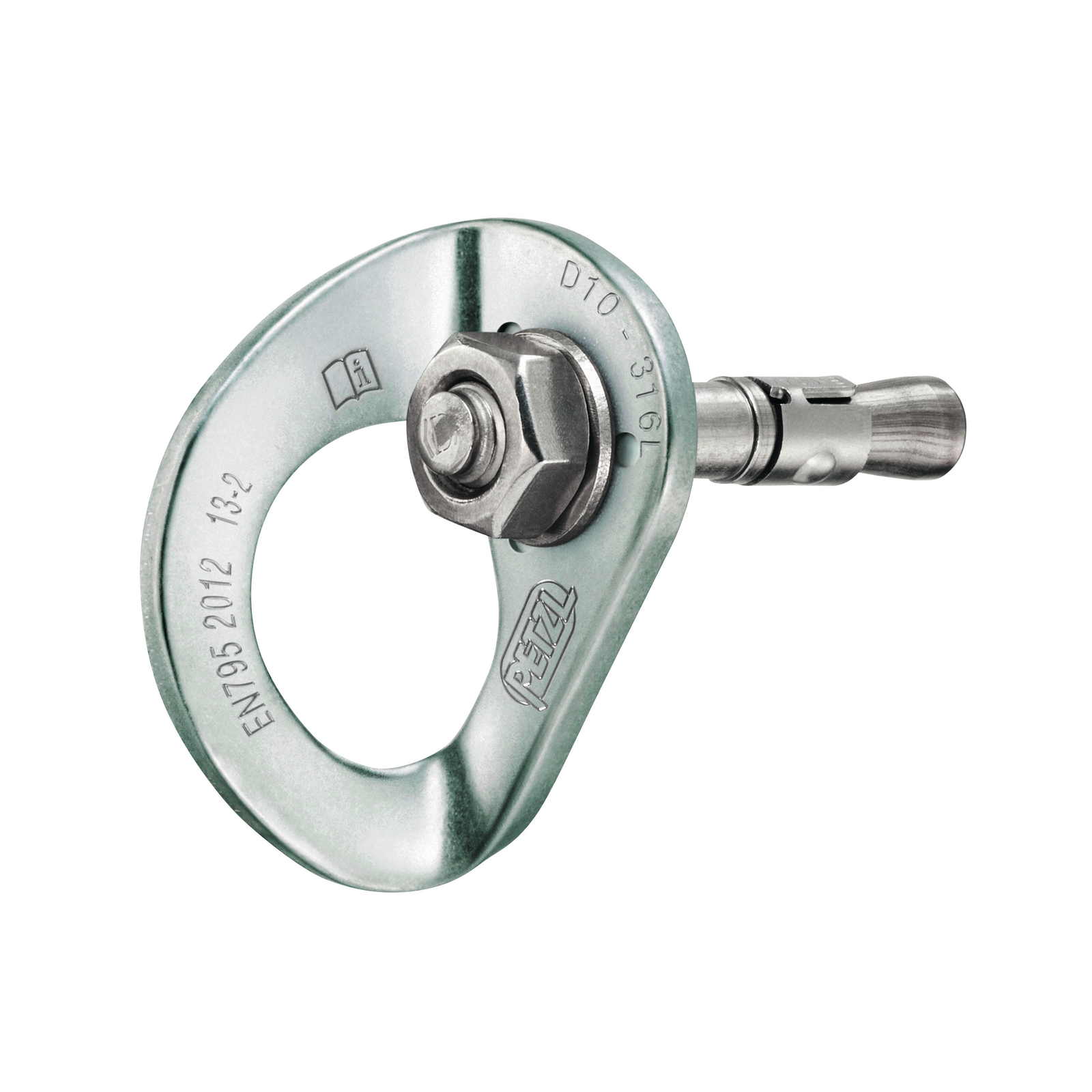

Ces goujons sont spécifiquement destinés à être utilisés avec la plaquette COEUR STAINLESS en acier inoxydable 316L, formant un système d’amarrage conforme aux normes EN 959 : 2018 (dispositif d’amarrage pour rocher) et EN 795 : 2012 type A (dispositif d’ancrage de classe A).
Ils sont réservés à un usage individuel, uniquement pour la protection contre les chutes, et ne doivent pas être employés pour le levage ou en dehors de leur domaine d’application défini.
Fabriqués en acier inoxydable 316L, ces goujons offrent une excellente résistance à la corrosion, particulièrement adaptée aux environnements extérieurs peu agressifs ne provoquant pas de corrosion sous contrainte (CSC).
Cette composition assure une bonne durabilité et limite les risques liés à la corrosion environnementale.
Les caractéristiques techniques principales sont les suivantes :
- Diamètre du goujon : 10 mm
- Longueur de perçage recommandée : 7 cm
- Matière : acier inoxydable 316L
Pour l’installation, il est impératif de vérifier que la plaquette et le goujon sont fabriqués dans le même matériau.
Le support (rocher ou béton) doit être solide, homogène et exempt de matériaux friables.

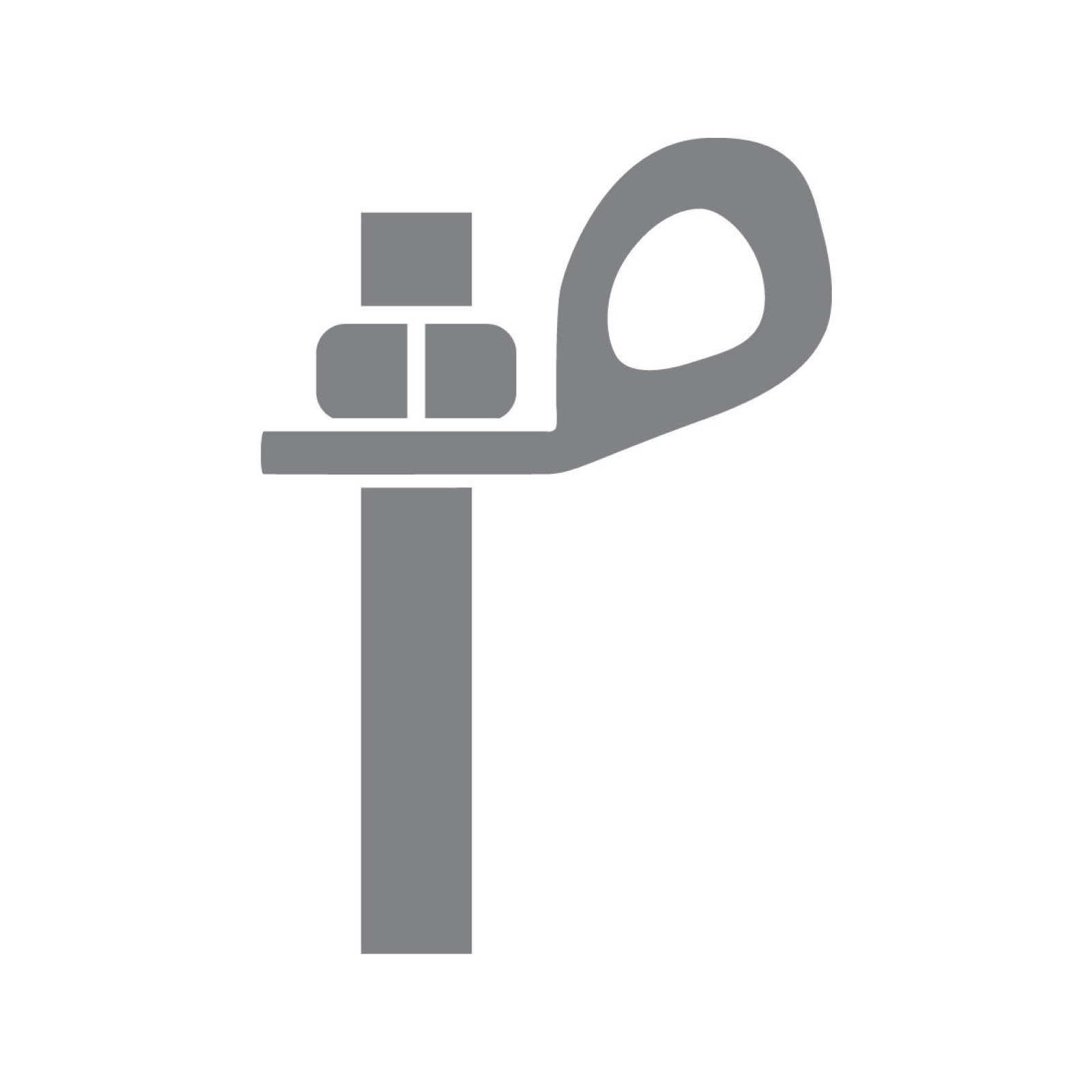

L’opération consiste à percer un trou propre avec un diamètre et une profondeur adaptés, à nettoyer ce trou au moyen d’une brosse puis d’un souffleur, puis à insérer le goujon avec la plaquette dans ce trou.
L’écrou doit être serré au couple recommandé de 25 Nm pour un goujon acier inoxydable de 10 mm.
Après installation, il faut s’assurer que la dégaine circule librement dans la plaquette, sans entrave causée par un goujon trop saillant.
Les performances du goujon BOLT ont été testées dans du béton de haute qualité (50 MPa).
La résistance maximale transmise à la structure est d’environ 12 kN, avec une charge maximale admissible d’environ 12 kN et une capacité de rupture dépendant de la qualité du support et de la pose.
Dans les roches tendres, la résistance peut être réduite, ce qui peut nécessiter l’emploi d’un goujon plus long ou d’un autre type d’ancrage.
L’usage de ce produit est réservé à des professionnels ou utilisateurs formés et compétents, ou placés sous leur contrôle visuel direct.
Une inspection régulière avant chaque utilisation est nécessaire pour détecter toute usure, corrosion, déformation ou fissure.
Une inspection approfondie annuelle est recommandée par une personne compétente.
En environnement corrosif, notamment en bord de mer, les contrôles doivent être plus fréquents.
Il est essentiel de ne pas associer des goujons, écrous, rondelles ou plaquettes de matériaux différents.
Le mousqueton utilisé doit être conforme aux normes en vigueur (EN 362 ou EN 12275 selon l’application).
Les avantages principaux de ce produit sont :
- Sa haute résistance à la corrosion grâce à l’acier inoxydable 316L.
- Son adaptation à une utilisation en extérieur dans des environnements non agressifs.
- Sa conception conforme aux normes européennes garantissant sécurité et fiabilité.
- Sa facilité d’installation avec un contrôle visuel simple du bon positionnement et du serrage.
Le conditionnement comprend un lot de 20 goujons BOLT STAINLESS 10 mm.
Ce produit doit être utilisé conformément aux instructions et dans le respect strict des règles de sécurité.
Il est recommandé de prévoir un plan de secours et les moyens nécessaires pour intervenir rapidement en cas de difficulté lors de l’utilisation.
(Informations issues de la fiche produit et de la notice technique multilingue PETZL COEUR / BOLT, pages 1 à 14 notamment, qui détaillent les usages, matériaux, compatibilités, normes, installation, performances, inspections, et recommandations d’usage.)
