GROUPE TRANSFERT ECO 12V40L/M PIST MANUEL ALU + KIT RACCORD - RENSON - 971800
Référence : U003971800
Découvrez GROUPE TRANSFERT ECO 12V40L/M PIST MANUEL ALU + KIT RACCORD - RENSON - 971800 disponible à l'achat
Les points clés
- Pompe 12 V auto-amorçante pour un transfert efficace.
- Débit de 40 L/min et tour/min de 4200 pour une performance élevée.
- Inclus câble avec pinces batterie et 6 m de flexible non serti.
- Pistolet manuel en aluminium pour une utilisation pratique.
- Conception économique et facilement transportable.
208,91 € TTC 174,09 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents

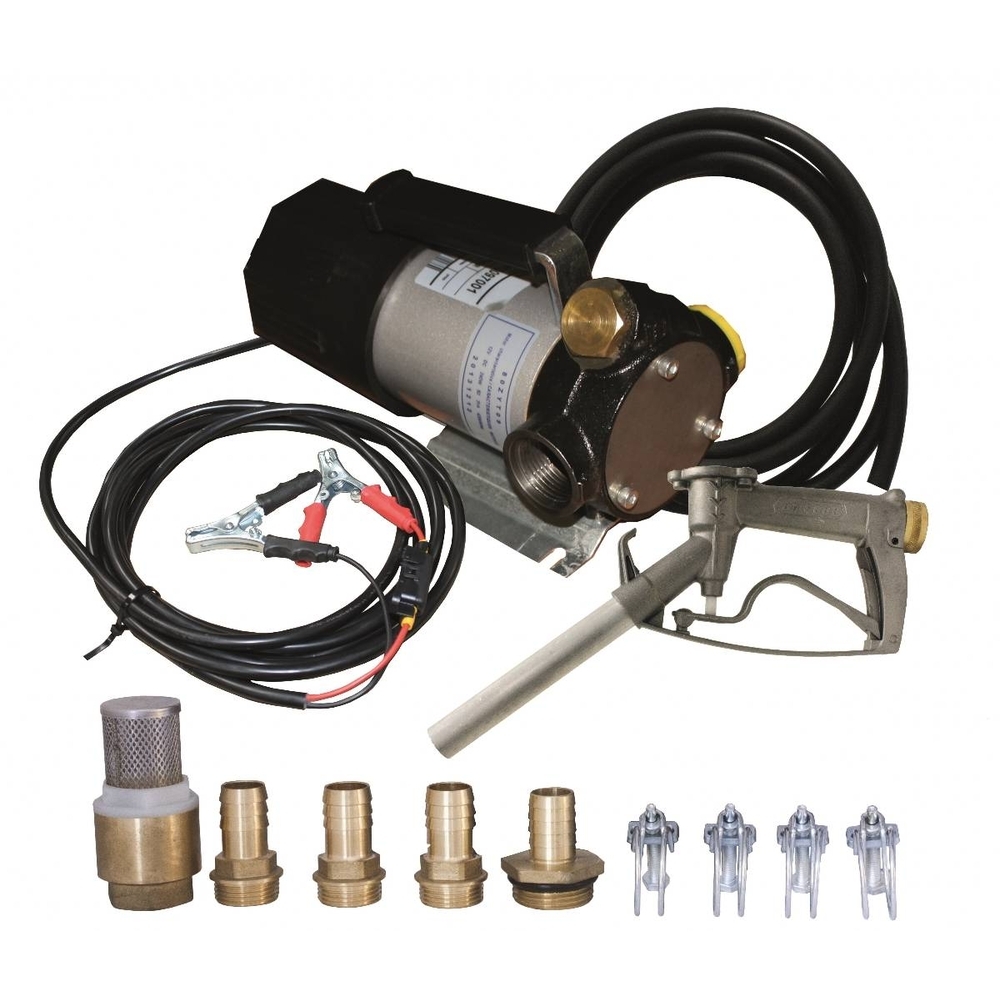

GROUPE TRANSFERT ECO 12V40L/M PISTOLET MANUEL ALU + KIT RACCORD
Description technique :
- Pompe 12 V à palettes auto-amorçante
- Câble avec pinces batterie
- 6 m de tuyau de refoulement fuel non sertis
- Kit raccords avec crépine à clapet laiton

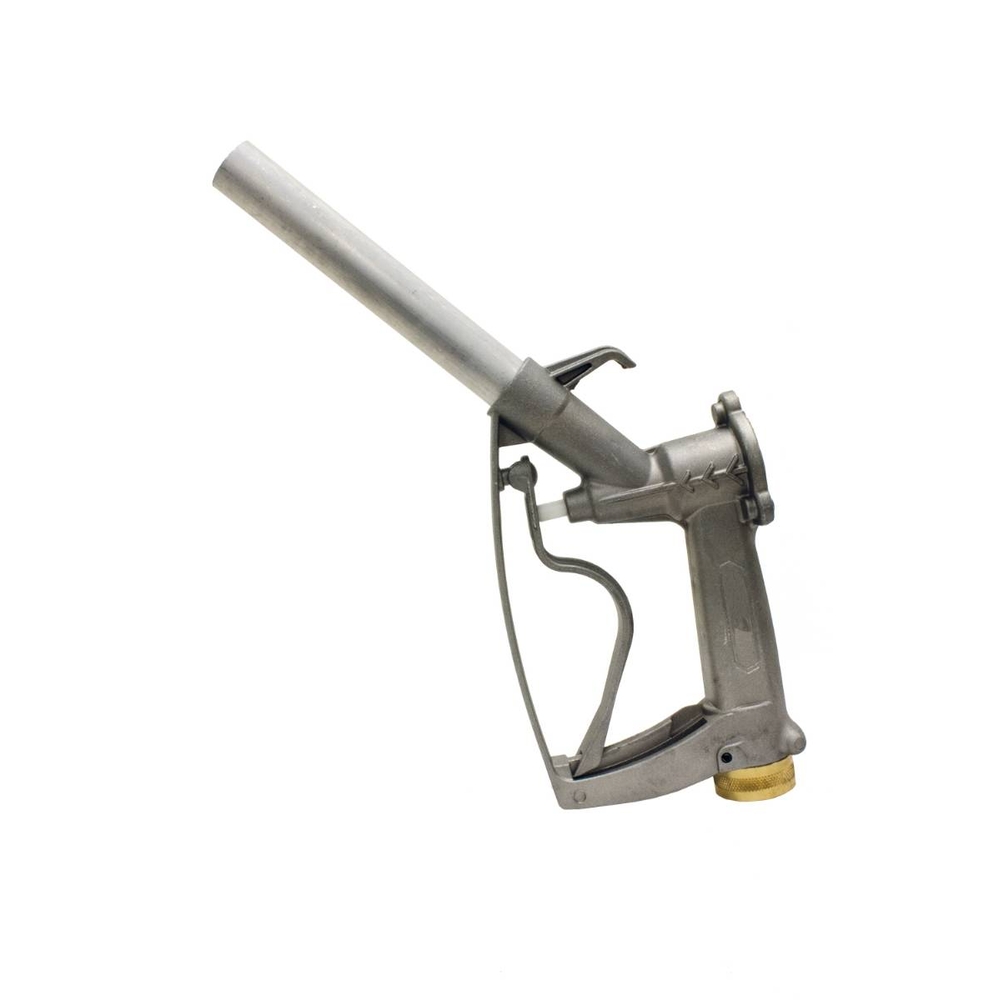

- Pistolet manuel aluminium
Informations complémentaires :
- Pompe économique
- Faible encombrement
- Facilement transportable
- Fixation facile sur fût ou sur cuve
Attention : Le kit d'aspiration n'est pas fourni, pensez à commander séparement
Tension 12 V
Débit 40 L/min
Ampérage 16 A
Flexible 6 m
Tour/min 4200
DNA 1''
DNR 1''
Débit Sortie Pistolet 34 L/min
Puissance 0,19 kW
Ce groupe de transfert s'utilise en raccordant la pompe au réservoir contenant le liquide à transférer, en veillant à placer la pompe le plus près possible du lieu de pompage. Le tube d’aspiration doit être équipé d’un filtre ou d’une crépine et immergé dans le liquide, sans prise d’air. Avant la mise en route, il est nécessaire de remplir partiellement le logement de la pompe avec de l’huile pour faciliter l’amorçage.
Le raccordement électrique doit être réalisé par un professionnel qualifié, en conformité avec les normes en vigueur. Pendant l’utilisation, il faut vérifier l’absence de fuites sur les raccords d’aspiration et de refoulement ainsi que l’état des flexibles. La pompe fonctionne en activant le pistolet manuel, qui commande le débit du liquide transféré.
Le groupe de transfert est destiné au transfert de carburants de type gasoil ou fuel, dans des secteurs tels que l’agriculture, le BTP ou l’industrie. Il ne doit pas être utilisé avec des liquides explosifs, inflammables ou agressifs, ni dans un environnement explosif.
En cas de dysfonctionnement, plusieurs causes et remèdes sont identifiés : absence de courant, prise d’air à l’aspiration, filtre ou crépine sales, hauteur d’aspiration trop élevée, obstruction du filtre ou de la tuyauterie, pompe mal amorcée, etc. Il est recommandé de vérifier ces points pour rétablir le fonctionnement normal.
Le transfert s’effectue en ouvrant le pistolet, ce qui permet au liquide de circuler par la pompe et d’être refoulé vers le point de destination. La pompe peut être utilisée en service continu, mais il est conseillé de ne pas la faire fonctionner plus d’une minute avec le pistolet fermé.
Le résultat attendu est un transfert efficace du liquide à travers le système, avec un débit régulier et sans fuite, sous réserve du respect des conditions d’installation et d’utilisation. En cas de baisse de débit ou d’arrêt, il faut contrôler l’état des filtres, des raccords et la présence éventuelle d’air dans le circuit.
Lors d’une longue période d’inactivité ou par temps froid, il est conseillé de vider la pompe, le tube d’aspiration et le flexible de refoulement, et de stocker la pompe à l’abri des basses températures. La pompe ne nécessite pas de lubrification extérieure pendant son fonctionnement.
Le raccordement électrique doit être réalisé par un professionnel qualifié, en conformité avec les normes en vigueur. Pendant l’utilisation, il faut vérifier l’absence de fuites sur les raccords d’aspiration et de refoulement ainsi que l’état des flexibles. La pompe fonctionne en activant le pistolet manuel, qui commande le débit du liquide transféré.
Le groupe de transfert est destiné au transfert de carburants de type gasoil ou fuel, dans des secteurs tels que l’agriculture, le BTP ou l’industrie. Il ne doit pas être utilisé avec des liquides explosifs, inflammables ou agressifs, ni dans un environnement explosif.
En cas de dysfonctionnement, plusieurs causes et remèdes sont identifiés : absence de courant, prise d’air à l’aspiration, filtre ou crépine sales, hauteur d’aspiration trop élevée, obstruction du filtre ou de la tuyauterie, pompe mal amorcée, etc. Il est recommandé de vérifier ces points pour rétablir le fonctionnement normal.
Le transfert s’effectue en ouvrant le pistolet, ce qui permet au liquide de circuler par la pompe et d’être refoulé vers le point de destination. La pompe peut être utilisée en service continu, mais il est conseillé de ne pas la faire fonctionner plus d’une minute avec le pistolet fermé.
Le résultat attendu est un transfert efficace du liquide à travers le système, avec un débit régulier et sans fuite, sous réserve du respect des conditions d’installation et d’utilisation. En cas de baisse de débit ou d’arrêt, il faut contrôler l’état des filtres, des raccords et la présence éventuelle d’air dans le circuit.
Lors d’une longue période d’inactivité ou par temps froid, il est conseillé de vider la pompe, le tube d’aspiration et le flexible de refoulement, et de stocker la pompe à l’abri des basses températures. La pompe ne nécessite pas de lubrification extérieure pendant son fonctionnement.
Questions produits
Quelles sont les caractéristiques techniques principales du groupe de transfert ECO 12V40L/M ?
Ce groupe de transfert fonctionne en 12 V avec un débit maximal de 40 L/min et une vitesse de rotation de 4200 tr/min. Sa puissance est de 0,19 kW pour un ampérage de 16 A. Il est équipé d’un flexible de 6 mètres et d’un pistolet manuel en aluminium. La pression maximale admissible est de 2,5 bars et la hauteur d’aspiration maximale est de 4 mètres.
Quelles sont les conditions d’utilisation recommandées pour assurer un transfert efficace ?
Il est conseillé de placer la pompe le plus près possible du lieu de pompage, d’utiliser un tube d’aspiration équipé d’un filtre ou d’une crépine immergée dans le liquide sans prise d’air. Avant mise en route, remplir partiellement le logement de la pompe avec de l’huile pour faciliter l’amorçage. Pendant l’utilisation, vérifiez l’absence de fuites et l’état des raccords et flexibles.
Quelles sont les limites d’utilisation et précautions de sécurité à respecter ?
Le groupe de transfert est destiné exclusivement au transfert de carburants type gasoil ou fuel. Il est interdit de l’utiliser avec des liquides explosifs, inflammables ou agressifs, notamment l’essence, car le moteur et l’interrupteur ne sont pas antidéflagrants. L’environnement d’utilisation ne doit pas être explosif. Le raccordement électrique doit être réalisé par un professionnel qualifié conformément aux normes en vigueur.
Comment identifier et résoudre les principaux incidents de fonctionnement ?
Les causes fréquentes de dysfonctionnement incluent absence de courant, prise d’air à l’aspiration, filtre ou crépine sales, hauteur d’aspiration excessive ou pompe mal amorcée. Les remèdes consistent à vérifier la tension électrique, nettoyer ou remplacer les filtres, contrôler l’étanchéité des raccords, et respecter la hauteur maximale d’aspiration de 4 mètres. En cas de pompe bloquée, il faut démonter et nettoyer le corps de pompe.
Quels sont les critères à vérifier lors de l’installation électrique ?
Le raccordement électrique doit être effectué par un électricien qualifié, avec un câble conforme aux normes locales. Le couvercle de la boîte à bornes doit rester fermé et le joint d’étanchéité IP55 correctement positionné pour assurer la protection. Il est interdit d’utiliser la pompe plus d’une minute avec le pistolet fermé.
Comment procéder à l’étalonnage du compteur mécanique associé ?
Après installation, évacuez l’air du système en débitant jusqu’à écoulement régulier, puis arrêtez le flux sans couper la pompe. Remettez à zéro l’afficheur partiel, faites couler le liquide dans un récipient étalonné, puis comparez les volumes. Ajustez la vis d’étalonnage jusqu’à obtenir la précision désirée. Ce calibrage doit être refait après chaque démontage ou nettoyage du compteur.
