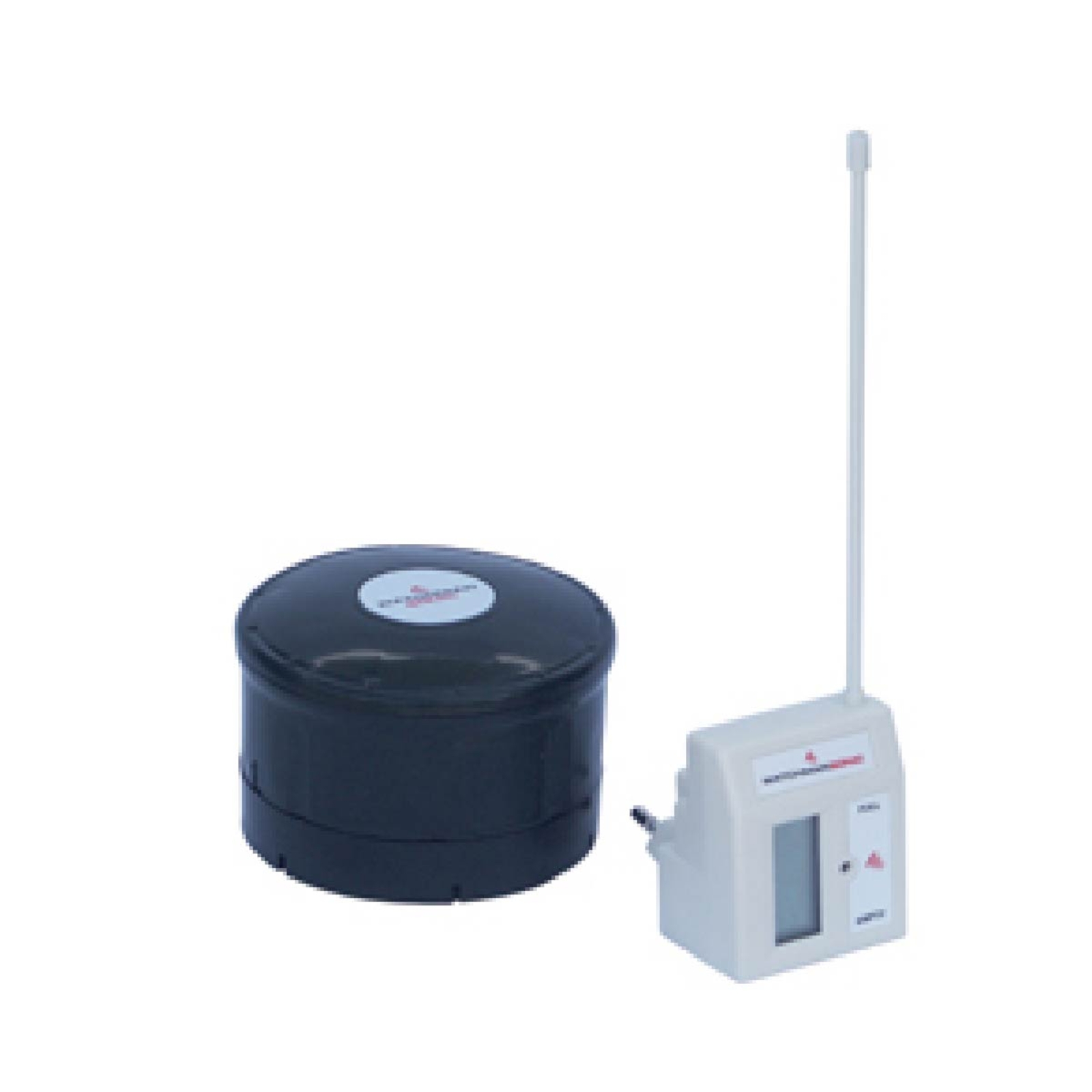

La jauge électronique à ultrasons RENSON modèle 853267 est conçue pour la mesure continue du niveau de liquide dans les cuves aériennes d’une hauteur maximale de 3 mètres.
Elle convient à de nombreux types de liquides, notamment le gazole (GO/FOD), l’AdBlue®, l’eau et le liquide de refroidissement.
Le système se compose d’un boîtier émetteur à ultrasons, à fixer sur le haut de la cuve.
Ce boîtier, auto-alimenté par une pile lithium 3 volts, mesure en continu le niveau de liquide par émission d’ultrasons.
Les informations sont transmises par fréquence radio à un récepteur déporté, situé jusqu’à 200 mètres de distance.
Le récepteur, alimenté sur une prise 230 V (50-60 Hz), affiche le niveau de liquide sous forme d’un diagramme à 10 barrettes, correspondant à 0 à 10 barres selon la hauteur du liquide dans la cuve.
Une indication d’avertissement précoce s’affiche sous forme d’un symbole clignotant et d’une LED rouge pour signaler un niveau bas.
Le système intègre également une alarme visuelle et sonore pour prévenir d’un niveau bas.
La jauge est compatible avec des cuves dont le diamètre du perçage pour fixation est de 32 mm, avec un adaptateur à filetage extérieur 2" BSP.
La profondeur minimale mesurable est de 0,5 mètre et la profondeur maximale de 3 mètres.
La portée effective de communication radio est de 200 mètres en conditions normales.
Le boîtier émetteur est étanche à l’air, fabriqué en PP3317 traité anti-UV, avec une plage de température de service de -10 °C à +50 °C et une humidité de service de 0 à 100 %.
Le récepteur mesure 50 x 55 x 35 mm, tandis que l’émetteur fait 70 x 93 mm.
Le produit répond à la norme EN60355 et est conforme aux exigences CE.
Il est destiné à un usage intérieur uniquement, avec des précautions à respecter pour éviter les fausses alertes, notamment en assurant que la cuve repose bien sur une surface stable et que l’émetteur est positionné verticalement au sommet de la cuve.
Le fonctionnement de l’alarme de baisse rapide est expliqué : elle se déclenche en cas de chute rapide du niveau, avec un délai de validation pour éviter les fausses alertes.
Le produit comprend un mode guide d’ondes pour corriger les relevés erronés liés à des obstacles dans la cuve.
Le changement des piles est recommandé avec des piles lithium VARTA CR2430, avec une durée de vie pouvant aller jusqu’à 3 ans selon la hauteur de la cuve et le taux de remplissage.
L’émetteur Watchman Sonic Advanced doit être manipulé avec précaution pour éviter les chocs et garantir l’étanchéité.
En résumé, cette jauge électronique à ultrasons offre un système fiable et simple d’utilisation pour le contrôle en temps réel du niveau de divers liquides dans des cuves aériennes, avec une transmission sans fil et une alarme intégrée pour la sécurité.
