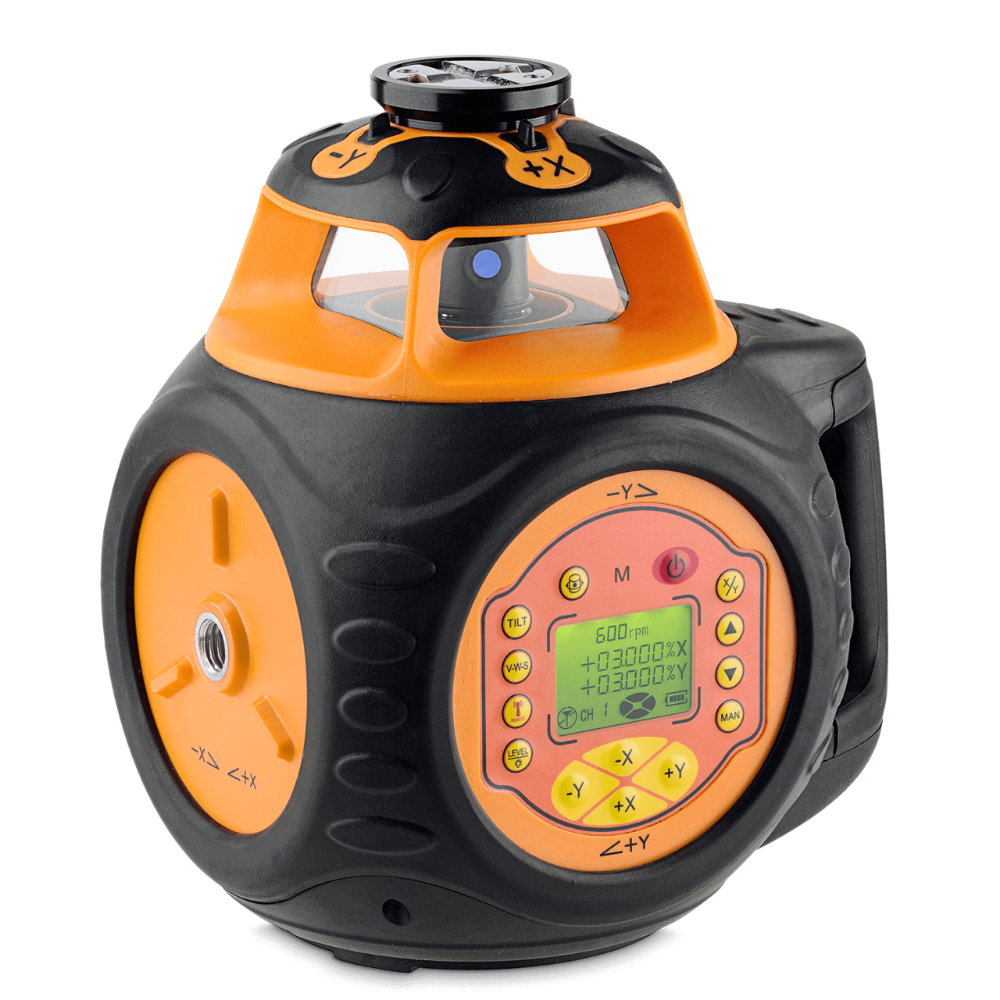

1 795,00 € Laser rotatif double pente FL 510HV-G Tracking & FR 80-MM Tracking - GEO FENNEL - 231700
Référence : GEO_231700
Découvrez Laser rotatif double pente FL 510HV-G Tracking & FR 80-MM Tracking - GEO FENNEL - 231700 disponible à l'achat
Les points clés
- Technologie PowerSwitch pour une précision maximale.
- Auto-alignement sur les axes X et Y pour une précision optimale.
- Portée de 800 m avec récepteur pour une utilisation étendue.
- Étanchéité IP 66 pour les conditions difficiles.
- Télécommande radio à 8 canaux pour un contrôle aisé.
3 450,00 € TTC 2 875,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

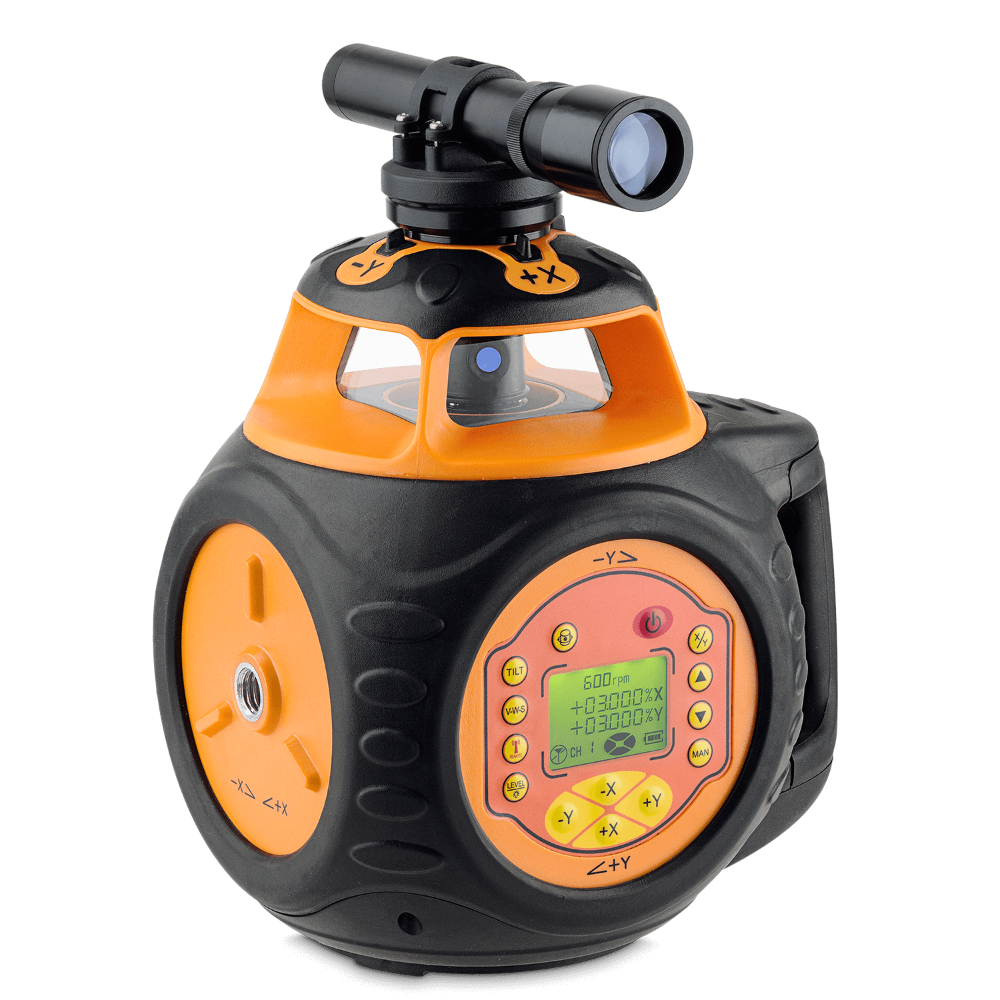

Découvrez le laser rotatif FL 510HV-G TRACKING M, alliant performances avancées et technologie de pointe. Grâce à la technologie PowerSwitch, il offre un faisceau laser de 4 mm d’épaisseur qui maximise la précision, allant jusqu'à ± 0,5 mm en horizontal et ± 1,0 mm en vertical. Doté d'une fonction Tracking, le laser s'aligne automatiquement sur la cellule pour une précision optimale sur les axes X et Y. Son autonomie de 40 heures et sa portée exceptionnelle jusqu'à 800 m avec récepteur garantissent une utilisation prolongée et efficace. Étanche (IP 66) et résistant, il est conçu pour des conditions de travail rigoureuses.Ses caractéristiques incluent une plage d’auto-nivellement de ± 8°, une inclinaison digitale jusqu’à ± 10% pour les axes X et Y, et une vitesse de rotation ajustable de 300 à 1100 trs/min. De plus, il fonctionne avec une télécommande radio à 8 canaux, permettant un contrôle à distance simple. Avec un poids de 3,85 kg, le FL 510HV-G est facile à manœuvrer et dispose d'une protection contre les vibrations et le vent grâce à la fonction VWS. La capacité de masquer le faisceau laser sur des zones spécifiques en fait un outil idéal pour des chantiers complexes.La fourniture comprend tout le nécessaire pour démarrer sur vos projets, vous assurant ainsi une facilité d'utilisation dès la première utilisation.
Le laser rotatif double pente FL 510HV-G TRACKING M est un équipement de haute précision conçu pour une utilisation extérieure, adapté aux chantiers exigeants. Il combine performances avancées et technologie de pointe pour offrir un faisceau laser de 4 mm d’épaisseur, garantissant une précision horizontale de ± 0,5 mm et verticale de ± 1,0 mm sur 10 mètres.
Ce modèle intègre la fonction Tracking qui permet un alignement automatique sur la cellule de réception FR 80-MM Tracking, assurant une précision optimale sur les axes X et Y avec une portée jusqu’à 800 m grâce au récepteur. En mode tracking, la portée est de 140 m. Il dispose d’une plage d’auto-nivellement de ± 8° et d’une inclinaison digitale réglable jusqu’à ± 10 % sur les axes horizontaux X et Y, ainsi qu’une autonivelation horizontale sur l’axe vertical Y (Z). La vitesse de rotation est ajustable entre 300, 600 et 1100 tours par minute.
L’appareil est équipé d’une télécommande radio à 8 canaux avec une portée de 100 m, facilitant le contrôle à distance. Il fonctionne sur accu Li-Ion avec chargeur intelligent ou sur piles alcalines, offrant une autonomie prolongée de 40 heures. Sa robustesse est attestée par une étanchéité IP 66, le rendant résistant aux conditions extérieures difficiles, ainsi qu’une protection contre les vibrations et le vent grâce à la fonction VWS.
Le FL 510HV-G TRACKING M propose plusieurs fonctionnalités avancées : laser double pente horizontal et vertical, réglage digital des pentes, fonction TILT, masquage de zone pour adapter le faisceau aux contraintes du chantier, point d’équerre à 90° vers le haut, et écran rétroéclairé pour une meilleure lisibilité.

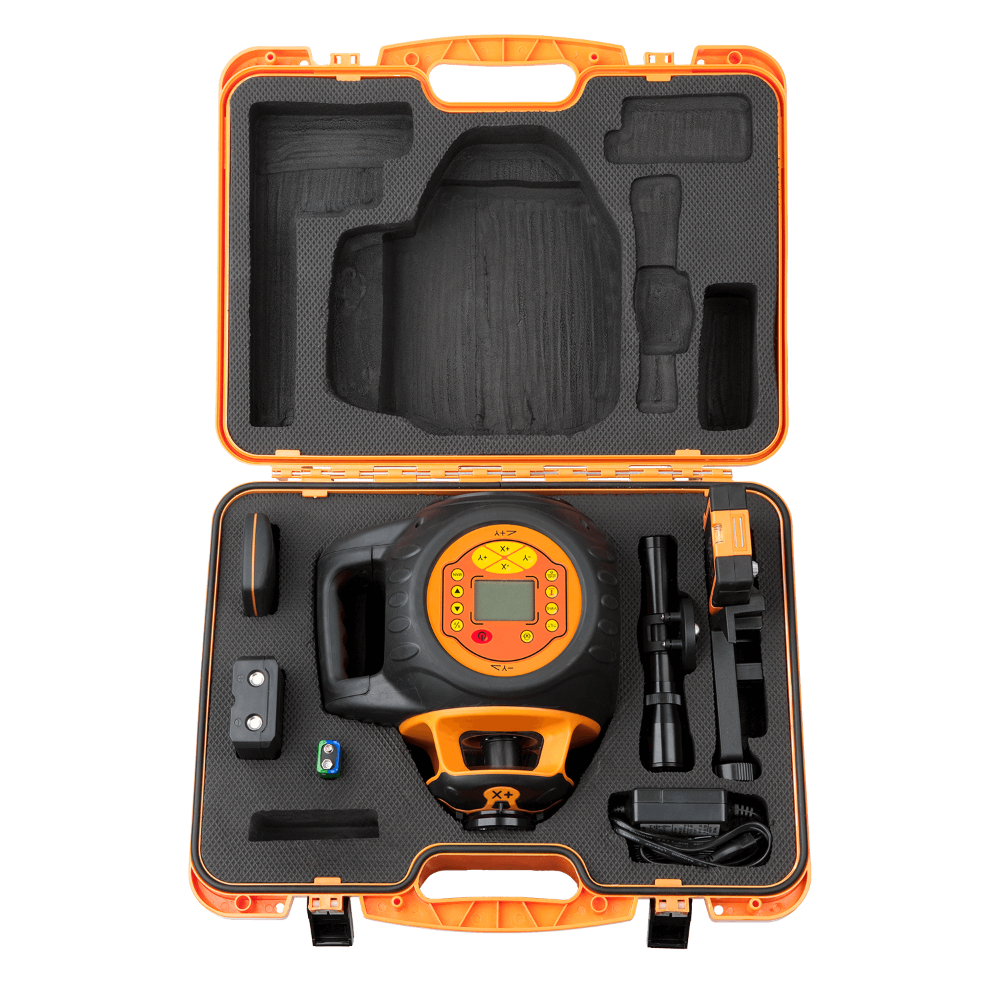

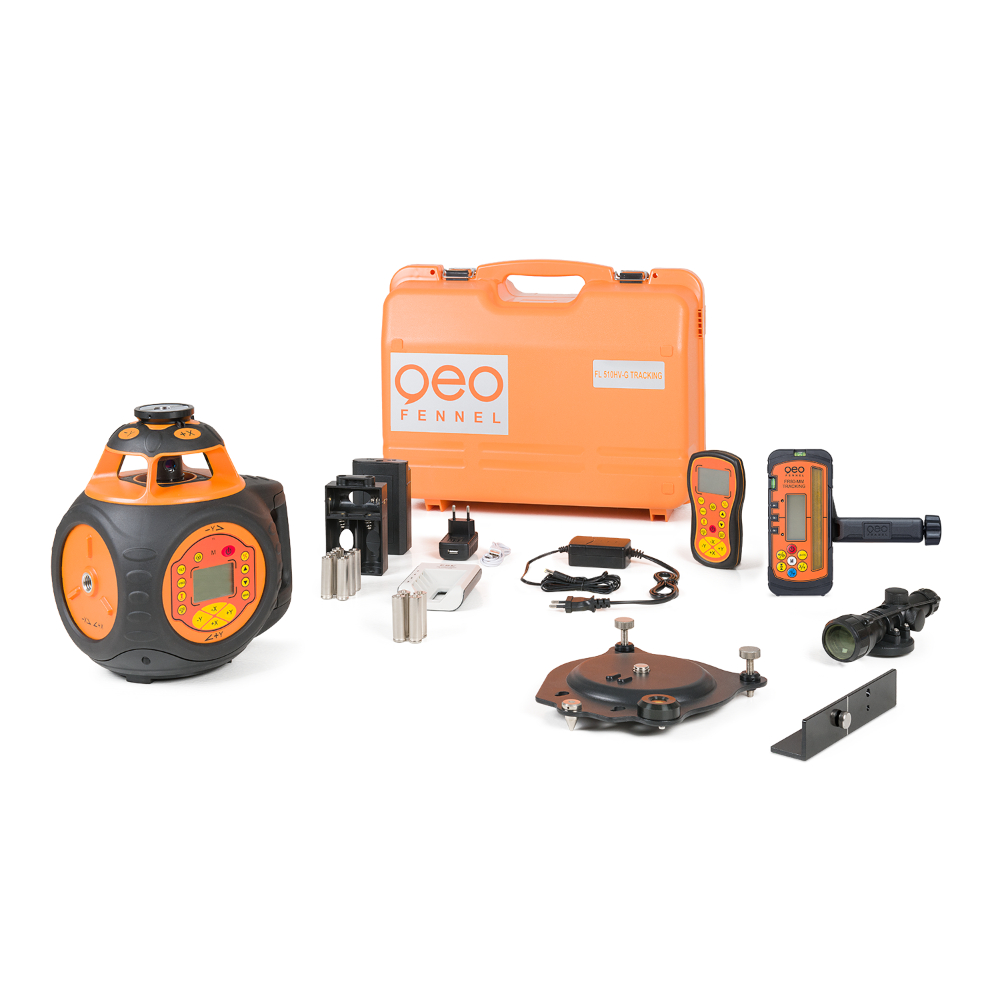

Le poids de l’instrument est de 3,85 kg, ce qui le rend maniable sur site. Le conditionnement comprend la cellule de réception FR 80-MM Tracking avec support de fixation (pour mire ou échafaudage), la télécommande radio à 2 voies, l’accu Li-Ion et son chargeur, un support vertical, un viseur optique, une platine de réglage fin 360° à l’horizontale, ainsi qu’un coffret rigide pour le transport et le stockage.
Le laser est conforme à la classe de laser 2, peut fonctionner dans une plage de températures allant de -10 °C à +50 °C, et s’adresse à des applications variées en extérieur, notamment dans les travaux de construction, terrassement, nivellement, et autres tâches nécessitant une grande précision et une robustesse à toute épreuve.
Ce modèle intègre la fonction Tracking qui permet un alignement automatique sur la cellule de réception FR 80-MM Tracking, assurant une précision optimale sur les axes X et Y avec une portée jusqu’à 800 m grâce au récepteur. En mode tracking, la portée est de 140 m. Il dispose d’une plage d’auto-nivellement de ± 8° et d’une inclinaison digitale réglable jusqu’à ± 10 % sur les axes horizontaux X et Y, ainsi qu’une autonivelation horizontale sur l’axe vertical Y (Z). La vitesse de rotation est ajustable entre 300, 600 et 1100 tours par minute.
L’appareil est équipé d’une télécommande radio à 8 canaux avec une portée de 100 m, facilitant le contrôle à distance. Il fonctionne sur accu Li-Ion avec chargeur intelligent ou sur piles alcalines, offrant une autonomie prolongée de 40 heures. Sa robustesse est attestée par une étanchéité IP 66, le rendant résistant aux conditions extérieures difficiles, ainsi qu’une protection contre les vibrations et le vent grâce à la fonction VWS.
Le FL 510HV-G TRACKING M propose plusieurs fonctionnalités avancées : laser double pente horizontal et vertical, réglage digital des pentes, fonction TILT, masquage de zone pour adapter le faisceau aux contraintes du chantier, point d’équerre à 90° vers le haut, et écran rétroéclairé pour une meilleure lisibilité.
Le poids de l’instrument est de 3,85 kg, ce qui le rend maniable sur site. Le conditionnement comprend la cellule de réception FR 80-MM Tracking avec support de fixation (pour mire ou échafaudage), la télécommande radio à 2 voies, l’accu Li-Ion et son chargeur, un support vertical, un viseur optique, une platine de réglage fin 360° à l’horizontale, ainsi qu’un coffret rigide pour le transport et le stockage.
Le laser est conforme à la classe de laser 2, peut fonctionner dans une plage de températures allant de -10 °C à +50 °C, et s’adresse à des applications variées en extérieur, notamment dans les travaux de construction, terrassement, nivellement, et autres tâches nécessitant une grande précision et une robustesse à toute épreuve.
- Diode de laser: rouge
- Plage d’auto-nivellement: ± 8°
- Précision horizontale: ± 0,5 mm / 10 m
- Précision vertical: ± 1,0 mm / 10 m
- Portée sans cellule: Ø 40 m
- Portée avec FR 77-MM: Ø 800 m
- Portée avec FR 77-MM Tracking: Ø 800 m
- Portée en mode tracking: 140 m
- Portée télécommande: 100 m
- Inclinaison: digital
- Inclinaision mode horizontale Axe X: ± 10.000%
- Inclinaision mode horizontale Axe Y: ± 10.000%
- Inclinaison marche verticale axe X: ± 10,000 %
- Inclinaison marche verticale axe Y (Z): autonivelé horizontalement
- Les deux axes X/Y: ∑ ± 14 %
- Classe de laser: 2
- Vitesse de rotation trs/min: 300, 600, 1100
- Autonomie: 40 h
- Alimentation: Li-Ion, intelligent, Alcaline
- Étanchéité: IP 66
- Poids (instrument): 3,85 kg
- Canaux télécommande radio: 8
- Plage de température: -10°C - +50°C

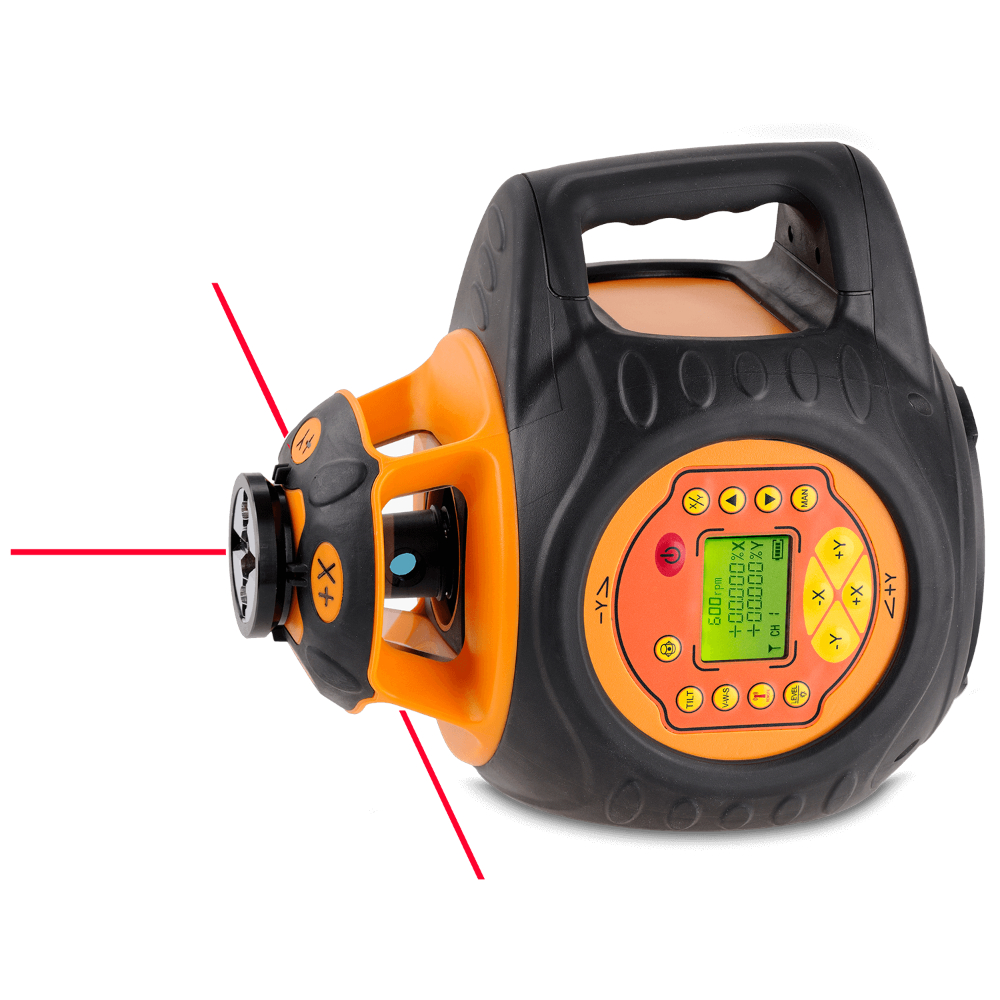

Le laser rotatif FL 510HV-G Tracking M s’utilise en le positionnant directement sur le sol ou en le fixant sur un trépied, éventuellement avec un réglage fin horizontal. Pour un usage vertical, il se visse sur un support vertical avant d’être posé au sol ou monté sur un trépied. Il est important de le placer aussi horizontalement que possible pour que la fonction d’auto-nivellement fonctionne correctement.
Le fonctionnement commence par l’allumage de l’appareil avec la touche marche/arrêt. Le laser s’auto-nivelle automatiquement et démarre la rotation à une vitesse réglable (300, 600 ou 1100 tours/min), la vitesse par défaut étant 600 tours/min. L’écran affiche l’état de la batterie, la fonction TILT en cours d’activation, la position de la pente et le canal de la télécommande si elle est active.
La fonction Tracking permet d’aligner automatiquement le faisceau laser sur la cellule de réception, en assurant une précision sur les axes X et Y. Cette fonction est activée depuis la télécommande du récepteur FR 80-MM Tracking. Pendant le tracking, la vitesse de rotation passe automatiquement à 1100 tours/min. Le laser recherche la cellule dans un angle donné et ajuste sa position pour centrer le faisceau sur celle-ci. Une fois la position trouvée, le laser passe en mode réception normal.
La fonction TILT est activée automatiquement au démarrage. Elle empêche les erreurs de mesure dues aux déplacements ou vibrations importantes en arrêtant la rotation et en faisant clignoter le faisceau laser. La remise en fonction se fait manuellement via une touche dédiée. La fonction VWS (protection contre vibrations et vent) peut être activée pour permettre le travail en conditions venteuses ou vibrantes, en stoppant la rotation en cas de mouvements importants.
Les pentes sur les axes X et Y peuvent être réglées manuellement en pourcentage, avec une plage allant jusqu’à ±10 %. Ces réglages sont conservés en mémoire même après extinction de l’appareil. Le réglage de pente est accessible via la commande dédiée et validé automatiquement après 8 secondes sans modification.
Le faisceau laser peut être partiellement masqué par sections, activable via les commandes, pour adapter la zone d’émission aux contraintes du chantier.

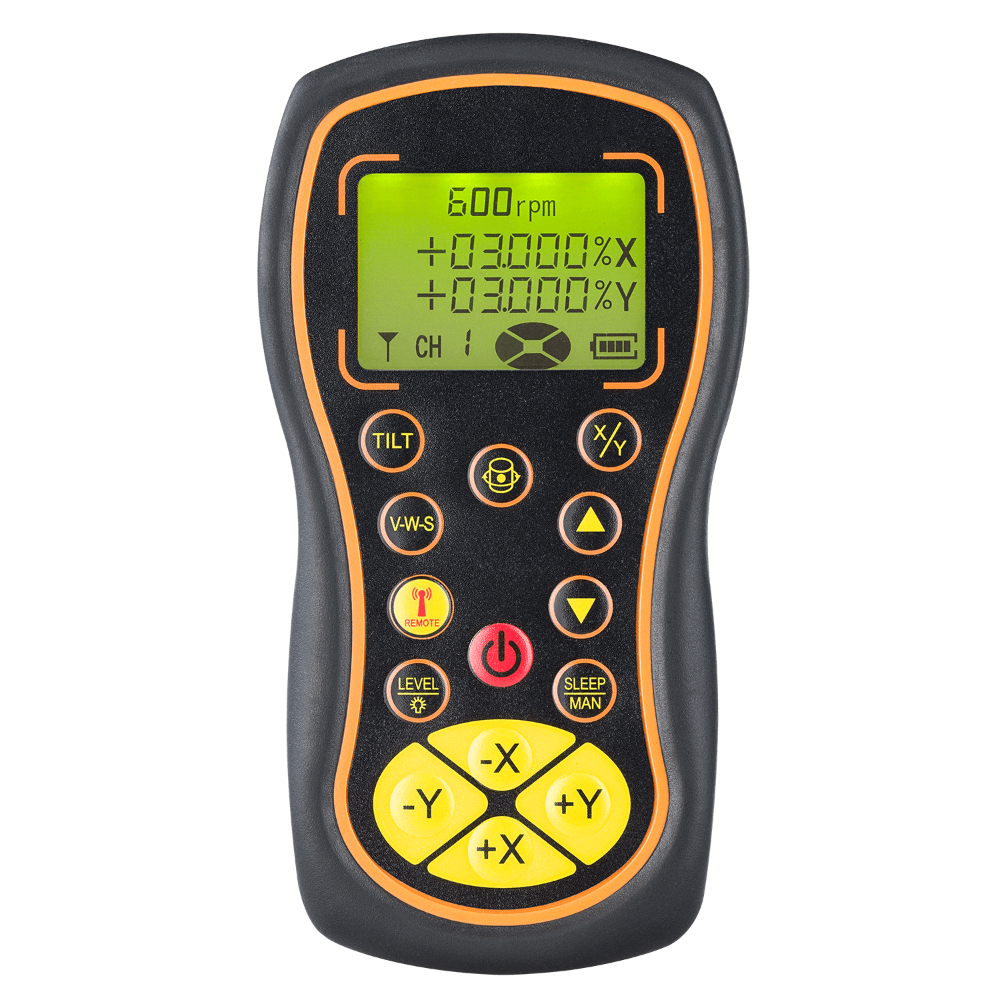

La télécommande radio à 8 canaux permet de contrôler à distance les fonctions principales du laser, notamment la vitesse de rotation, l’activation des modes Tracking, TILT, VWS, ainsi que le masquage de sections du faisceau.
En cas de dysfonctionnement lié à une inclinaison excessive ou à des vibrations, la fonction TILT stoppe la rotation et fait clignoter le faisceau. L’utilisateur doit alors repositionner l’appareil et relancer l’auto-nivellement via la touche correspondante.
Le résultat attendu est une émission laser stable, auto-nivelée et alignée précisément sur la cellule de réception, permettant des mesures précises sur les axes horizontaux et verticaux, avec une portée adaptée à la cellule utilisée (jusqu’à 800 m en mode standard, 140 m en mode tracking).
Le fonctionnement commence par l’allumage de l’appareil avec la touche marche/arrêt. Le laser s’auto-nivelle automatiquement et démarre la rotation à une vitesse réglable (300, 600 ou 1100 tours/min), la vitesse par défaut étant 600 tours/min. L’écran affiche l’état de la batterie, la fonction TILT en cours d’activation, la position de la pente et le canal de la télécommande si elle est active.
La fonction Tracking permet d’aligner automatiquement le faisceau laser sur la cellule de réception, en assurant une précision sur les axes X et Y. Cette fonction est activée depuis la télécommande du récepteur FR 80-MM Tracking. Pendant le tracking, la vitesse de rotation passe automatiquement à 1100 tours/min. Le laser recherche la cellule dans un angle donné et ajuste sa position pour centrer le faisceau sur celle-ci. Une fois la position trouvée, le laser passe en mode réception normal.
La fonction TILT est activée automatiquement au démarrage. Elle empêche les erreurs de mesure dues aux déplacements ou vibrations importantes en arrêtant la rotation et en faisant clignoter le faisceau laser. La remise en fonction se fait manuellement via une touche dédiée. La fonction VWS (protection contre vibrations et vent) peut être activée pour permettre le travail en conditions venteuses ou vibrantes, en stoppant la rotation en cas de mouvements importants.
Les pentes sur les axes X et Y peuvent être réglées manuellement en pourcentage, avec une plage allant jusqu’à ±10 %. Ces réglages sont conservés en mémoire même après extinction de l’appareil. Le réglage de pente est accessible via la commande dédiée et validé automatiquement après 8 secondes sans modification.
Le faisceau laser peut être partiellement masqué par sections, activable via les commandes, pour adapter la zone d’émission aux contraintes du chantier.
La télécommande radio à 8 canaux permet de contrôler à distance les fonctions principales du laser, notamment la vitesse de rotation, l’activation des modes Tracking, TILT, VWS, ainsi que le masquage de sections du faisceau.
En cas de dysfonctionnement lié à une inclinaison excessive ou à des vibrations, la fonction TILT stoppe la rotation et fait clignoter le faisceau. L’utilisateur doit alors repositionner l’appareil et relancer l’auto-nivellement via la touche correspondante.
Le résultat attendu est une émission laser stable, auto-nivelée et alignée précisément sur la cellule de réception, permettant des mesures précises sur les axes horizontaux et verticaux, avec une portée adaptée à la cellule utilisée (jusqu’à 800 m en mode standard, 140 m en mode tracking).
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques principales du laser rotatif FL 510HV-G Tracking M ?
Le FL 510HV-G Tracking M est un laser rotatif double pente pour usage extérieur, avec une précision horizontale de ± 0,5 mm et verticale de ± 1 mm sur 10 m. Il offre un auto-nivellement sur une plage de ± 8° et un réglage digital des pentes jusqu’à ± 10 % sur les axes X et Y. Sa portée peut atteindre 800 m avec la cellule FR 80-MM Tracking et il dispose d’une autonomie de 40 heures.
Comment fonctionne la fonction Tracking et quel est son intérêt ?
La fonction Tracking permet un alignement automatique du laser sur la cellule de réception FR 80-MM Tracking, assurant une précision optimale sur les axes X et Y. Activée depuis la télécommande du récepteur, elle augmente la vitesse de rotation à 1100 trs/min et ajuste la position du faisceau pour centrer précisément sur la cellule, avec une portée en mode tracking de 140 m.
Quels sont les dispositifs de sécurité intégrés pour garantir la fiabilité des mesures ?
Le laser intègre la fonction TILT qui stoppe la rotation et fait clignoter le faisceau en cas de vibrations ou inclinaisons excessives, évitant ainsi des erreurs de mesure. La fonction VWS protège contre les vibrations et le vent en arrêtant la rotation si des mouvements importants sont détectés. Ces fonctions nécessitent une remise en marche manuelle.
Comment s’effectue la mise en place et l’utilisation du laser sur chantier ?
Le laser peut être posé directement au sol, fixé sur un trépied ou monté sur un support vertical pour un usage vertical. Il est important de le positionner aussi horizontalement que possible pour que l’auto-nivellement fonctionne correctement. La télécommande radio à 8 canaux permet de contrôler à distance les fonctions principales, dont la vitesse de rotation, le masquage du faisceau et l’activation des modes spécifiques.

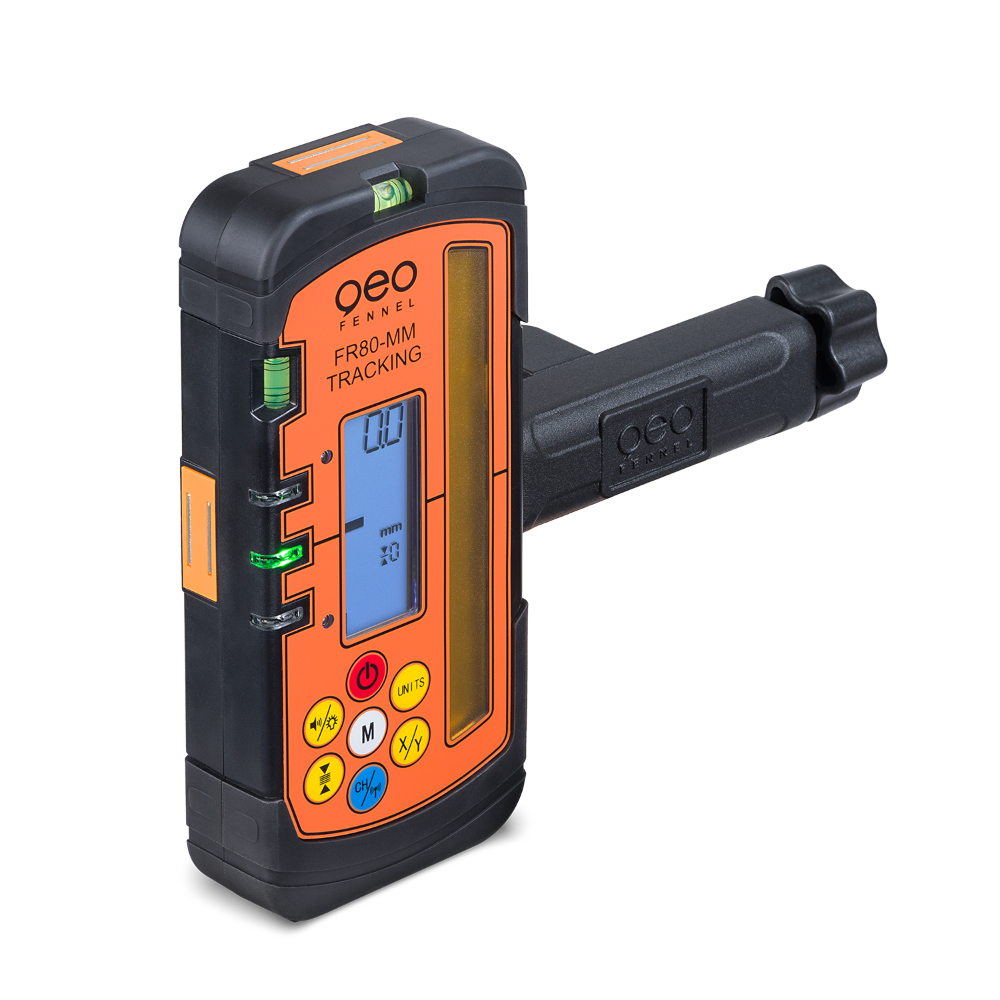

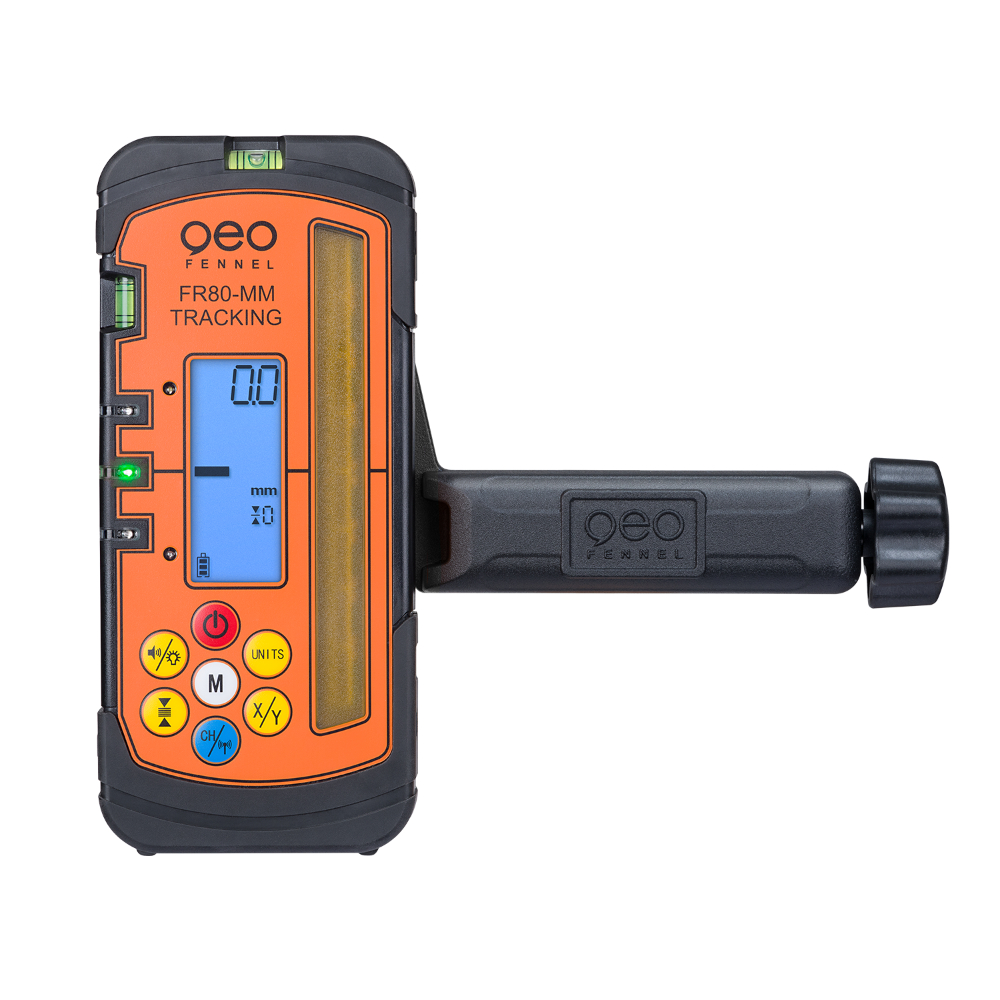

Quelles sont les caractéristiques techniques du récepteur FR 80-MM Tracking fourni ?
Le récepteur FR 80-MM Tracking dispose d’une précision de ± 1 mm, d’un champ de réception de 125 mm, d’une autonomie de 24 heures avec batterie NiMH, et d’une protection IP 65. Il affiche la différence entre la position du laser et la marque zéro en mm, avec un écran rétroéclairé et plusieurs signaux sonores. Il est équipé de fonctions de tracking et de monitoring pour une surveillance continue de la position du faisceau.
