Pack cellule guidage avec report cabine FMR 800 SET (magnétique ou à collier) - GEO FENNEL - 268000

Référence : GEO_268000
geo_fennel

Découvrez Pack cellule guidage avec report cabine FMR 800 SET (magnétique ou à collier) - GEO FENNEL - 268000 disponible à l'achat

Les points clés
  • Contrôle permanent de l'inclinaison et de la hauteur
  • Compatible avec tout laser rotatif à faisceau rouge
  • Boîtier métallique étanche pour durabilité
  • Communication radio pour report cabine
  • Fixation cabine par ventouse ou aimants
Voir plus
2 584,80 € TTC 2 154,00 € HT
Demander un devis gratuit
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.
Documents techniques :

Voir plus de documents

Nos experts recommandent

Cellule guidage d’engin pour les engins de TP pour le contrôle permanent de l’inclinaison et de la hauteur.

  • Bulldozer : contrôle d’inclianaison de la lame et de la hauteur
  • Excavatrice (pelle) : contrôle d‘inclinaison du godet et de la hauteur
  • Communication radio avec le report cabine

Propriétés :

  • Longueur de la fenêtre de réception 27 cm
  • Peut être utilisé avec n’importe quel laser rotatif á faisceau rouge
  • Boîtier métallique étanche
  • Report cabine connecté par radio avec fixation par ventouse ou par aimants dans la cabine

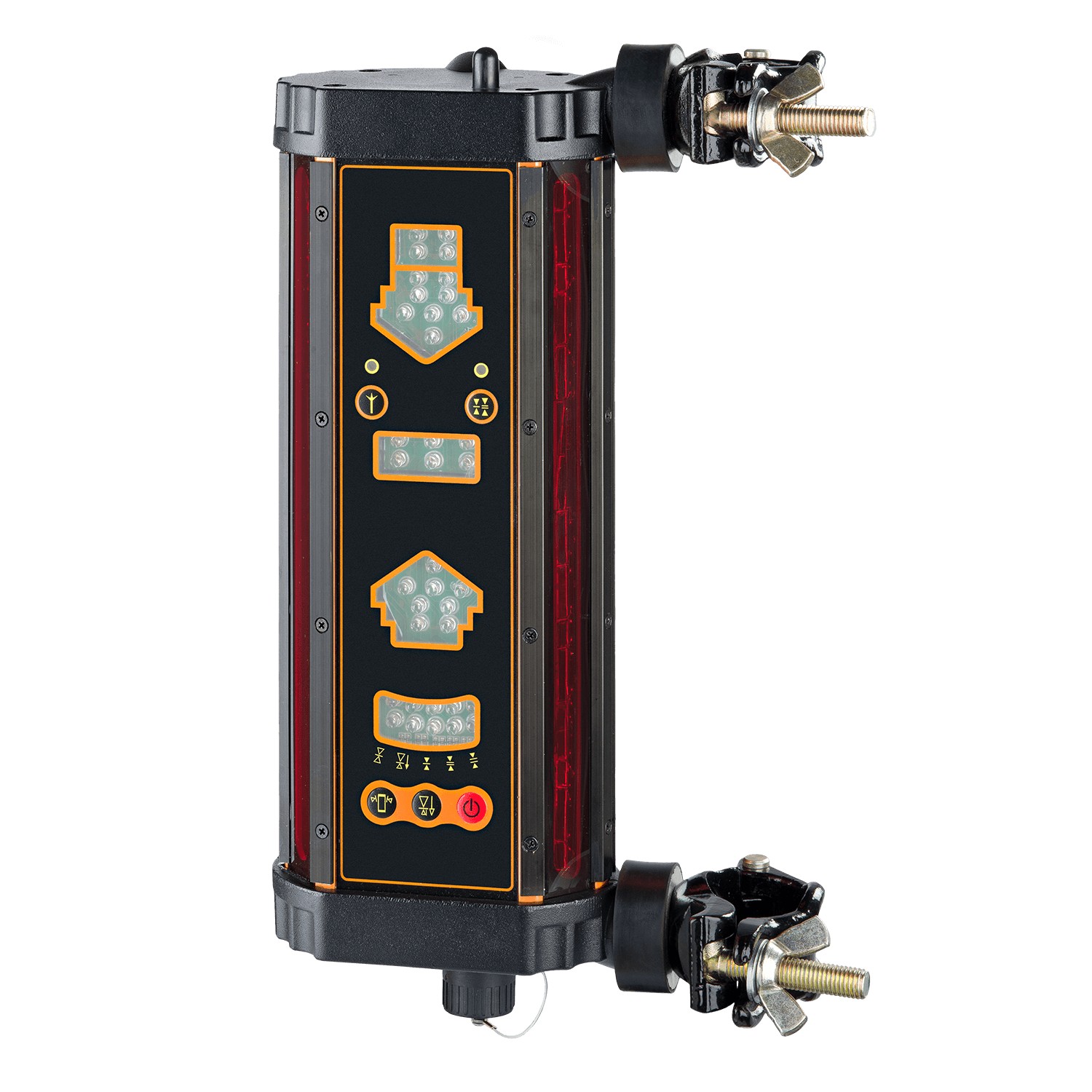

Cellule guidage d’engin FMR 800-M/C SET avec report cabine, destinée aux engins de travaux publics pour le contrôle permanent de l’inclinaison et de la hauteur.

Description et usages :
- Utilisation pour bulldozer : contrôle de l’inclinaison de la lame (gauche/droite) et de la hauteur (mouvement haut/bas).
- Utilisation pour excavatrice (pelle) : contrôle de l’inclinaison du godet (avant/arrière) et de la hauteur, avec indication supplémentaire de la profondeur du godet.
- Communication radio avec report cabine, avec fixation possible par ventouse ou aimants dans la cabine.
- Fixation de la cellule magnétique directement sur la machine ou par collier sur un tube fixé à l’engin (diamètre tube 40–50 mm).

Fonctionnement et propriétés :
- Longueur de la fenêtre de réception : 27 cm.
- Compatible avec tout laser rotatif à faisceau rouge.
- Boîtier métallique étanche (IP 66).
- Report cabine connecté par radio.
- Indications visuelles par LED pour l’inclinaison et la hauteur, avec différents signaux (clignotement lent/rapide, lumière permanente) selon la précision.

Caractéristiques techniques :
- Plage d’angle de réception : 360°.
- Vitesse de rotation du laser acceptée : 300 - 1200 tours/min.
- Portée avec laser de classe 2 : 250 m.
- Portée avec laser de classe 3R : 350 m.
- Précision inclinaison fine : ± 0,5°, normale : ± 1,5°, grossière : ± 2,5°.
- Précision hauteur fine : ± 5 mm, normale : ± 15 mm, grossière : ± 30 mm.
- Étanchéité : IP 66.
- Plage de température d’utilisation : -10 °C à +50 °C.
- Dimensions : 370 x 132 x 92 mm.
- Poids (cellule seule) : 3,95 kg.
- Alimentation : accu intégré 7,2 V NiMH 2500 mAh.
- Temps de charge : 4 à 5 heures.
- Arrêt automatique après 60 minutes d’inactivité.

Conditionnement et accessoires :
- Fourniture du pack FMR 800-M/C SET (réf. 264550) comprenant : cellule guidage d’engin FMR 800-M/C, accu intégré, chargeur, report cabine FRD 807 avec ventouse et piles, coffret rigide.
- Existe également en version sans report cabine (réf. 264500).

Avantages :
- Contrôle précis et permanent de l’inclinaison et de la hauteur pour une meilleure productivité et qualité des travaux.
- Fixation flexible et sécurisée sur l’engin.
- Compatible avec différents types de lasers rotatifs.
- Boîtier robuste et étanche adapté aux conditions de chantier difficiles.
- Indications visuelles claires facilitant la lecture des données sur le terrain.

Recommandations d’utilisation :
- Utiliser dans la plage de température indiquée.
- Recharger l’accu après usage pour garantir la disponibilité.
- Fixer solidement la cellule selon le mode d’utilisation choisi (magnétique ou collier).

Cette cellule guidage est un outil fiable et performant pour optimiser le guidage des engins de TP en assurant un contrôle précis des angles et hauteurs critiques.

  • Précision fine: ± 2 mm – ± 10 mm
  • Précision large: ± 5 mm – ± 23 mm
  • Étanchéité: IP 66
  • Poids: 3,1 kg
  • Alimentation: 7,2 V NiMH 2500 mAh
  • Plage de température: -20° - +50°C
  • Dimensions: 376 x 180 x 49 mm
  • Temps de charge: 4-5 h

La cellule de guidage FMR 800-M/C s’utilise en la fixant sur l’engin de travaux publics, soit par fixation magnétique directement sur la machine, soit par collier sur un tube de diamètre 40 à 50 mm fixé à l’engin. Elle communique par radio avec un report cabine fixé dans la cabine par ventouse ou aimants.

Pour le mode bulldozer, l’appareil contrôle en permanence l’inclinaison gauche/droite et la hauteur haut/bas de la lame. Pour le mode excavatrice, il contrôle l’inclinaison avant/arrière et la hauteur du godet, avec une indication supplémentaire de la profondeur du godet.

L’utilisation commence par l’allumage de l’appareil. L’utilisateur peut sélectionner le mode bulldozer ou excavatrice ainsi que le niveau de précision (fin, normal, grossier) pour l’inclinaison et la hauteur. Les indications sont données par des LED qui signalent la position relative à la référence laser (clignotements lents ou rapides, lumière permanente).

La cellule doit être positionnée de manière à recevoir le faisceau laser rotatif rouge, avec une fenêtre de réception de 27 cm, et le laser doit être installé sur un trépied à une position adaptée à la zone de travail.

En mode bulldozer, l’utilisateur place la lame sur une marque de référence de hauteur, puis ajuste la position de la cellule sur la machine jusqu’à ce que les LED indiquent que l’appareil est « nivelé ». L’utilisateur peut ensuite planifier la surface en suivant les indications visuelles fournies.

En mode excavatrice, le récepteur est fixé sur le bras de l’excavatrice, orienté vers la lame du godet. L’utilisateur règle la hauteur de montage du récepteur en fonction de la hauteur du laser et de la profondeur d’excavation souhaitée. L’appareil guide l’utilisateur pour maintenir le godet à la bonne hauteur et inclinaison grâce aux signaux LED.

Le report cabine permet au conducteur de suivre les indications à distance via une télécommande sans fil, facilitant ainsi la lecture des données même hors de son champ de vision direct.

En cas de sortie de la zone de réception du laser, les LED « haut » ou « bas » clignotent pour indiquer que l’appareil est trop haut ou trop bas.

L’appareil est alimenté par une batterie NiMH rechargeable, avec un temps de charge de 4 à 5 heures et une autonomie d’environ 40 à 45 heures. Il s’arrête automatiquement au bout de 60 minutes d’inactivité.

Ainsi, l’utilisation consiste à fixer la cellule sur l’engin, positionner le laser, allumer l’appareil, sélectionner le mode et la précision, puis suivre les indications visuelles pour contrôler en continu l’inclinaison et la hauteur de la lame ou du godet, avec possibilité de visualisation des données dans la cabine via le report radio.

GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de



Découvrez la marque

Voir tous les produits
Trustpilot

Questions produits

À quelles machines ce pack cellule guidage FMR 800 SET est-il destiné ?

Ce pack est conçu pour les engins de travaux publics, notamment les bulldozers pour le contrôle de l’inclinaison gauche/droite et de la hauteur de la lame, ainsi que les excavatrices pour le contrôle de l’inclinaison avant/arrière, de la hauteur et de la profondeur du godet.

Comment se fixe la cellule de guidage sur les engins ?

La cellule peut être fixée magnétiquement directement sur la machine ou par collier sur un tube de diamètre 40 à 50 mm fixé à l’engin. Le report cabine se fixe dans la cabine par ventouse ou aimants.

Quelle est la précision de mesure offerte par la cellule guidage FMR 800-M/C ?

La précision pour l’inclinaison est de ±0,5° en mode fin, ±1,5° en mode normal, et ±2,5° en mode grossier. Pour la hauteur, la précision est de ±5 mm en mode fin, ±15 mm en mode normal, et ±30 mm en mode grossier.

Quelles sont les conditions d’utilisation et de fonctionnement de ce produit ?

La cellule est étanche selon la norme IP 66, fonctionne dans une plage de température de -10 °C à +50 °C, et est compatible avec tout laser rotatif à faisceau rouge. Elle dispose d’une fenêtre de réception de 27 cm et peut capter un laser jusqu’à 350 mètres selon la classe du laser.

Comment se fait la communication entre la cellule et le report cabine ?

La communication est assurée par radio, avec un report cabine connecté par radio et fixé dans la cabine par ventouse ou aimants. Le report permet au conducteur de suivre les indications à distance, même hors de son champ de vision direct.

Quel est le mode d’alimentation et l’autonomie de la cellule ?

La cellule est alimentée par un accu NiMH intégré de 7,2 V 2500 mAh, avec un temps de charge de 4 à 5 heures. L’autonomie est d’environ 40 à 45 heures, avec un arrêt automatique après 60 minutes d’inactivité.

Quels sont les critères essentiels à vérifier pour choisir ce type de cellule guidage d’engin ?

Il faut vérifier la compatibilité avec les lasers rotatifs à faisceau rouge, la précision des mesures d’inclinaison et hauteur, la robustesse et étanchéité du boîtier (IP 66), la possibilité de fixation adaptée à l’engin (magnétique ou collier), ainsi que la présence d’un report cabine radio pour faciliter la lecture des données en cabine.
