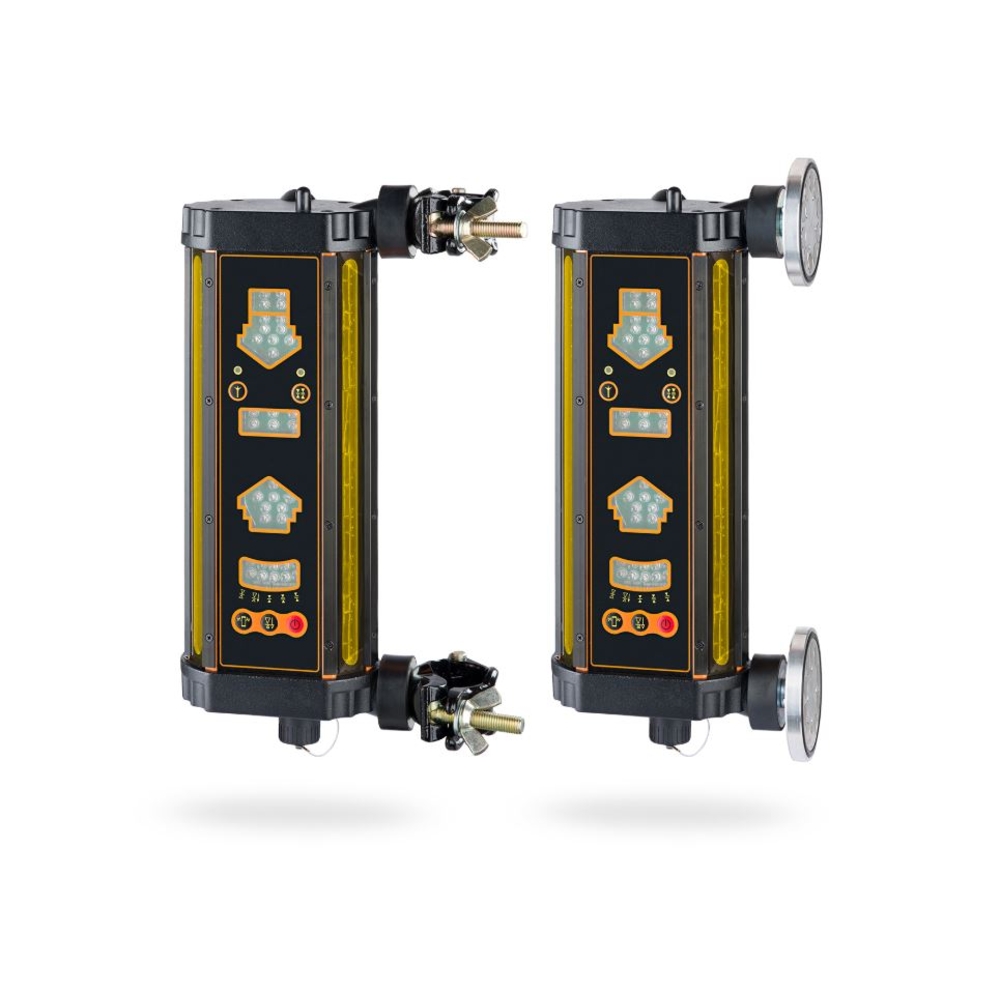

Cellule guidage d'engin FMR 800 (magnétique ou à collier) - GEO FENNEL - 268010

Référence : GEO_268010
Cellule guidage d'engin FMR 800 (magnétique ou à collier) - GEO FENNEL - 268010 Cellule guidage d'engin FMR 800 (magnétique ou à collier) - GEO FENNEL - 268010
geo_fennel

Découvrez Cellule guidage d'engin FMR 800 (magnétique ou à collier) - GEO FENNEL - 268010 disponible à l'achat

Les points clés
  • Contrôle précis de l'inclinaison et hauteur des engins.
  • Communication radio avec report cabine pour utilisation fluide.
  • Compatible avec laser rotatif à faisceau rouge.
  • Boîtier métallique étanche IP66.
  • Précision fine et large de ± 2 mm à ± 23 mm.
Voir plus
2 154,00 € TTC 1 795,00 € HT
Demander un devis gratuit
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.
Documents techniques :

Voir plus de documents

Nos experts recommandent

Découvrez la cellule de guidage d'engin FMR 800-M/C, conçue pour les engins de travaux publics. Elle permet un contrôle précis de l’inclinaison et de la hauteur des équipements tels que les bulldozers et les excavatrices. La communication radio avec le report cabine assure une utilisation fluide, même dans des environnements exigeants. D’une longueur de fenêtre de réception de 27 cm, cette cellule est compatible avec tout laser rotatif à faisceau rouge.Cette cellule guidage est dotée d'un boîtier métallique étanche avec un indice de protection IP66. Sa précision fine varie de ± 2 mm à ± 10 mm, tandis que la précision large est de ± 5 mm à ± 23 mm. Alimentée par une batterie NiMH de 7,2 V et 2500 mAh, elle fonctionne parfaitement dans une plage de température de -20 à +50 °C. Avec un poids léger de 3,1 kg et des dimensions de 376 x 180 x 49 mm, son temps de charge est de 4 à 5 heures, garantissant une performance optimale.La fourniture comprend des accessoires permettant une installation facile. Profitez d’un équipement fiable et performant pour vos projets de construction. Pour toute question sur cet article, n’hésitez pas à nous contacter ou à consulter d’autres articles de geo-FENNEL.

La cellule de guidage d’engin FMR 800-M/C de GEO FENNEL est conçue pour assurer un contrôle précis de l’inclinaison et de la hauteur des équipements de travaux publics tels que bulldozers et excavatrices. Elle communique par radio avec un report cabine, garantissant une utilisation fluide même dans des environnements exigeants.

Caractéristiques principales :
- Plage d’angle de réception : 360°
- Vitesse de rotation du laser acceptée : 300 à 1200 tours/min
- Portée avec laser de classe 2 : 250 m
- Portée avec laser de classe 3R : 350 m
- Longueur de la fenêtre de réception : 27 cm
- Étanchéité : boîtier métallique IP66
- Plage de température d’utilisation : -10 °C à +50 °C
- Dimensions : 370 x 132 x 92 mm
- Poids : 3,95 kg (cellule seule)
- Alimentation : batterie NiMH intégrée 7,2 V / 2500 mAh
- Temps de charge : 4 à 5 heures
- Arrêt automatique après 60 minutes d’inactivité

Fixation et compatibilité :

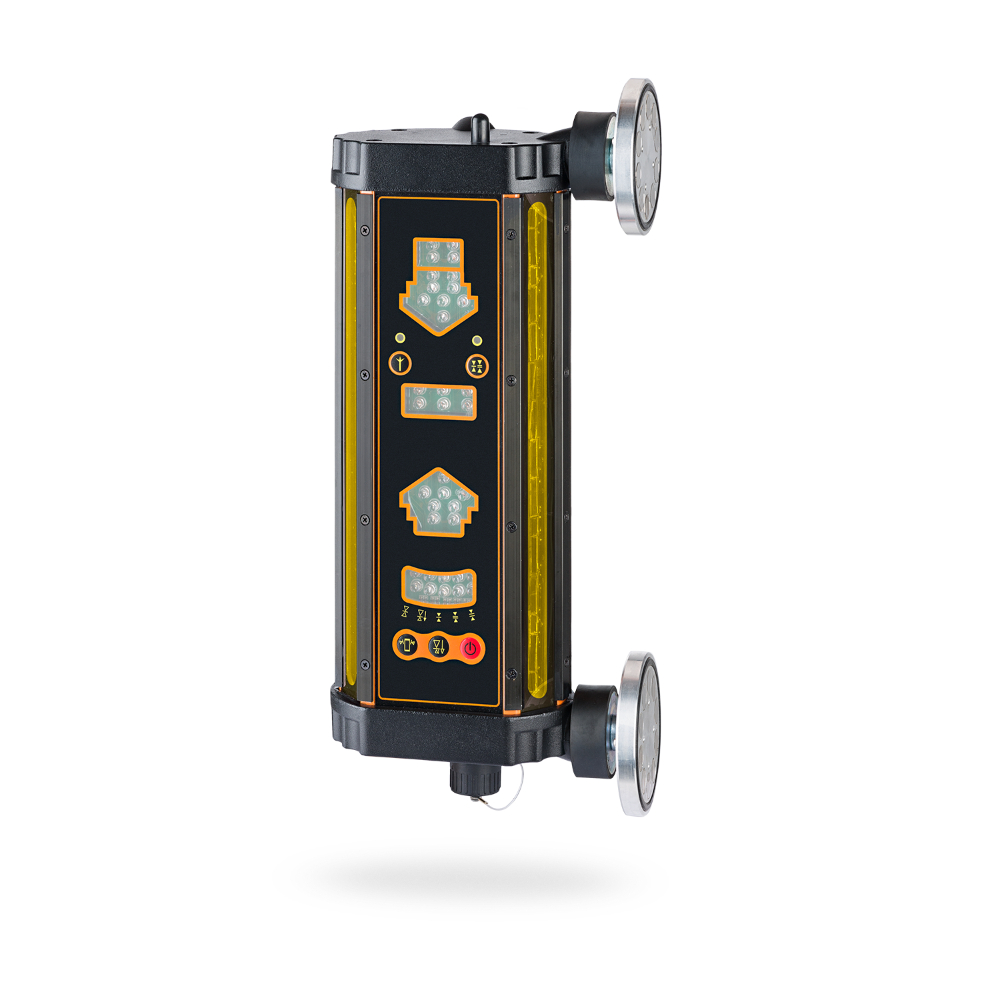

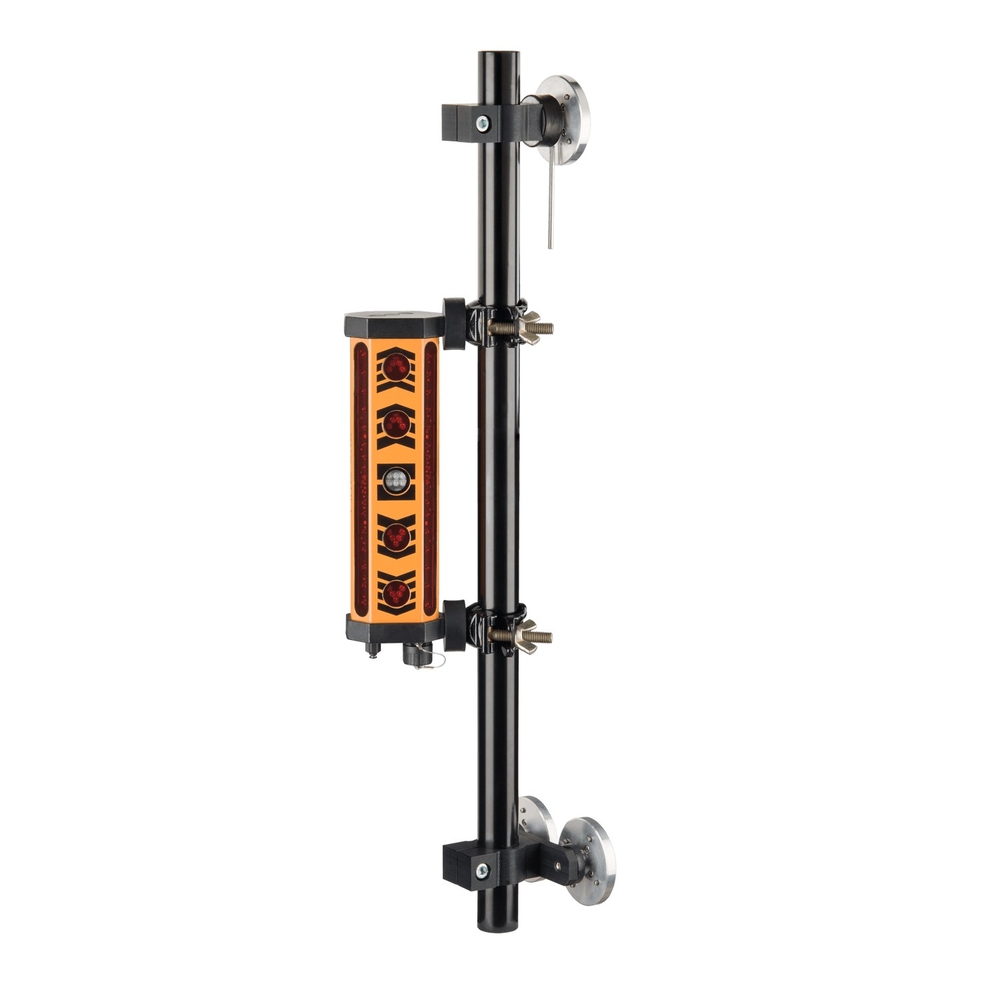

- Fixation magnétique directe sur la machine

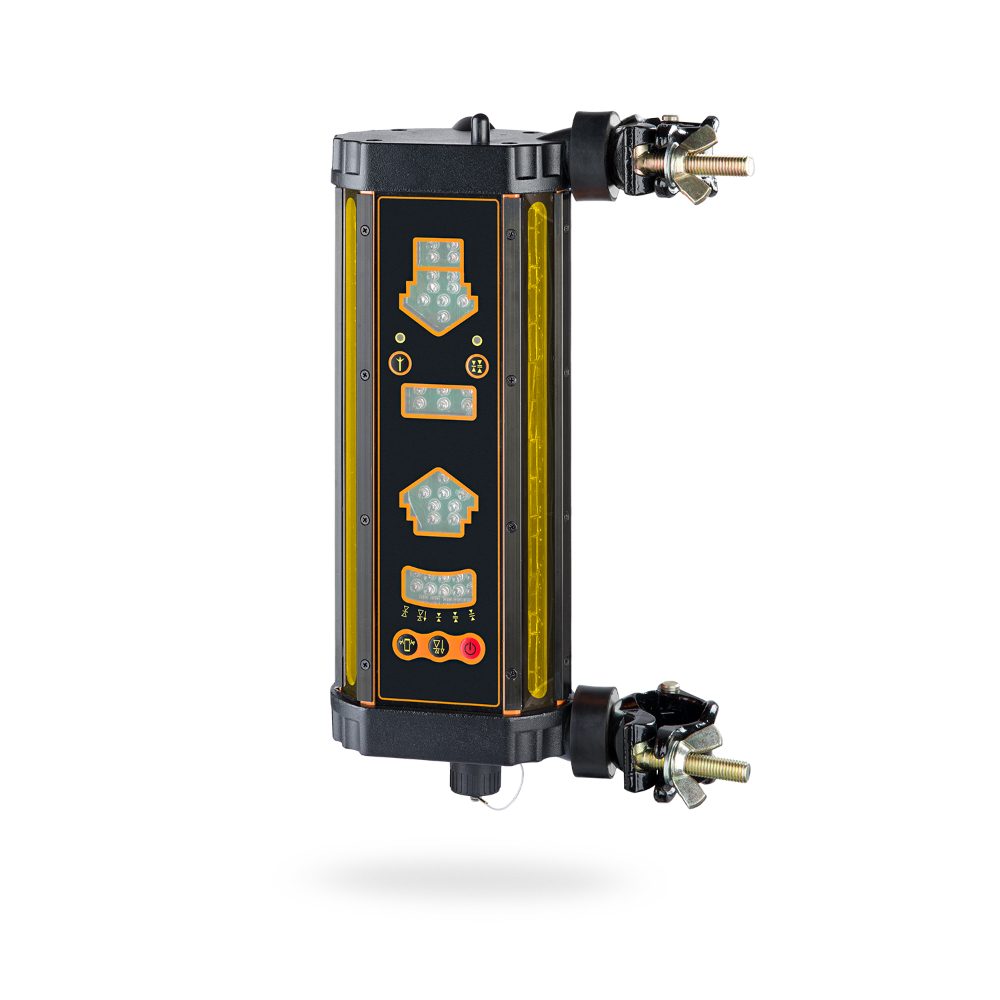

- Fixation par collier sur tube de diamètre 40 à 50 mm fixé à l’engin
- Report cabine connecté par radio, avec fixation par ventouse ou aimants dans la cabine
- Compatible avec tout laser rotatif à faisceau rouge

Fonctionnalités et performances :
- Détection d’inclinaison et de hauteur avec trois niveaux de précision (fine, normale, grossière)
- Inclinaison godet (avant/arrière) : précision fine ± 0,5°, normale ± 1,5°, grossière ± 2,5°
- Inclinaison lame (gauche/droite) : mêmes précisions
- Indication visuelle par LED pour inclinaison (groupes de 3 à 5 LED selon la fonction) et hauteur (mouvement haut/bas)
- Indication supplémentaire par LED pour la profondeur du godet en mode excavatrice

Applications :
- Utilisation adaptée aux engins de terrassement pour un guidage précis des godets et lames
- Modes spécifiques bulldozer et excavatrice pour une adaptation optimale des fonctions de détection

Fourniture :
- Cellule guidage d’engin FMR 800-M/C avec accu intégré et chargeur
- Coffret rigide

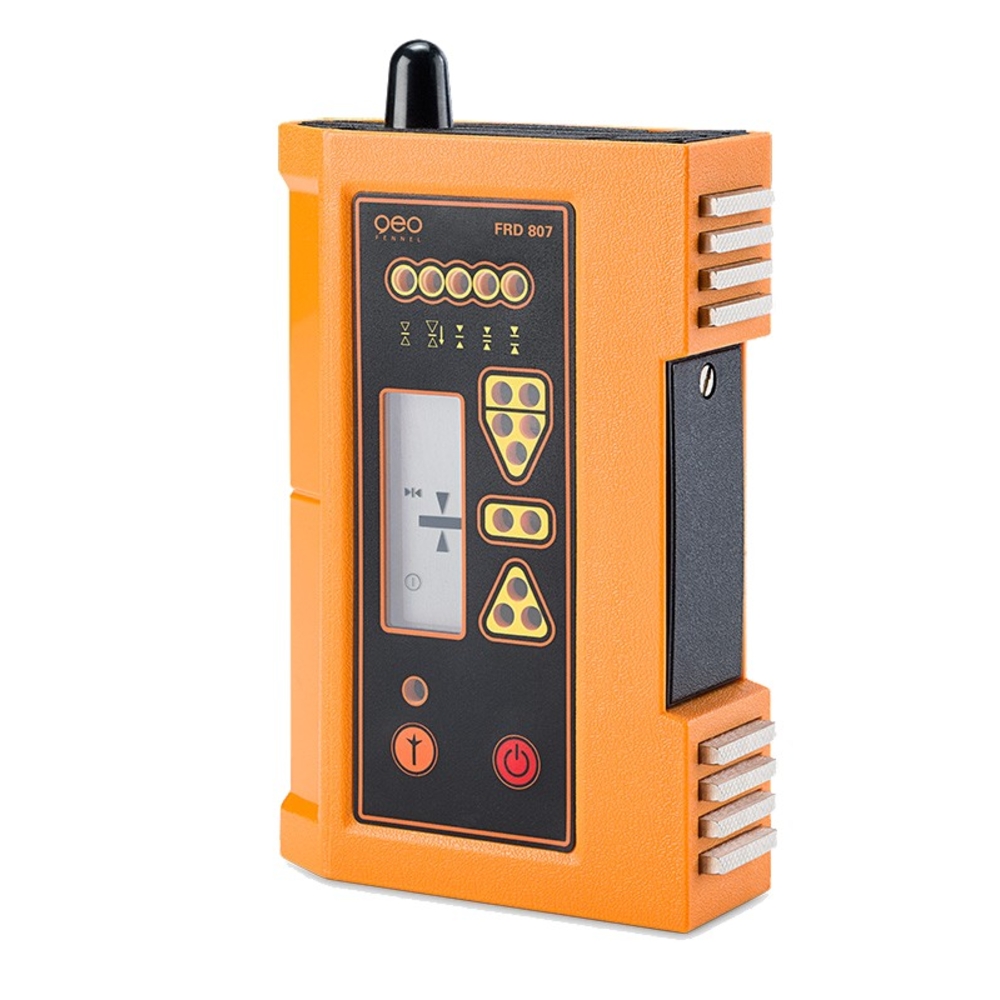

- En version SET : report cabine FRD 807 avec ventouse et piles inclus

Avantages :
- Equipement robuste et étanche pour usage extérieur intensif
- Précision ajustable selon les besoins du chantier
- Installation facile grâce aux fixations magnétiques ou à collier
- Communication radio pour un confort d’utilisation dans la cabine

Conditions d’utilisation :
- Température recommandée entre -10 °C et +50 °C
- Arrêt automatique après 1 heure pour économiser la batterie

Cette cellule de guidage optimise la précision et la productivité des engins de travaux publics en offrant un contrôle fiable de l’inclinaison et de la hauteur des outils.

  • Précision fine: ± 2 mm – ± 10 mm
  • Précision large: ± 5 mm – ± 23 mm
  • Étanchéité: IP 66
  • Poids: 3,1 kg
  • Alimentation: 7,2 V NiMH 2500 mAh
  • Plage de température: -20° - +50°C
  • Dimensions: 376 x 180 x 49 mm
  • Temps de charge: 4-5 h

La cellule de guidage d’engin FMR 800-M/C s’utilise en la fixant soit magnétiquement directement sur la machine, soit par collier sur un tube de diamètre 40 à 50 mm fixé à l’engin. Elle communique par radio avec un report cabine, qui peut être fixé dans la cabine par ventouse ou aimants, permettant ainsi au conducteur de suivre les indications à distance.

L’appareil se met en marche par une simple pression sur la touche marche/arrêt. L’utilisateur peut sélectionner entre deux modes d’utilisation : mode bulldozer pour le contrôle de l’inclinaison et de la hauteur de la lame, et mode excavatrice pour le contrôle de l’inclinaison et de la hauteur du godet. Chaque mode offre trois niveaux de précision (fine, normale, grossière) ajustables via des touches dédiées.

Pour le mode bulldozer, la cellule détecte l’inclinaison gauche/droite de la lame ainsi que la hauteur (mouvement haut/bas). Pour le mode excavatrice, elle détecte l’inclinaison avant/arrière du godet, la hauteur, et fournit une indication supplémentaire de la profondeur du godet. Les informations sont affichées visuellement par des groupes de LED qui signalent les écarts et les mouvements nécessaires.

Lors de l’installation, l’utilisateur doit positionner le laser rotatif à un endroit stable, fixer la cellule sur l’engin, puis régler la hauteur et l’inclinaison de référence en fonction du chantier. Pour le mode bulldozer, on positionne la cellule sur le mât de la machine, on règle la cellule à la hauteur de référence, puis on sélectionne la précision souhaitée. Pour le mode excavatrice, la cellule est fixée sur le bras de l’excavatrice, orientée vers la lame du godet, et réglée à la hauteur de montage correspondant à la distance entre la lame et le point de mesure.

La cellule s’éteint automatiquement après 60 minutes d’inactivité pour économiser la batterie. La batterie NiMH intégrée se recharge en 4 à 5 heures.

En cas de sortie du faisceau laser, les LED « haut » ou « bas » clignotent pour indiquer que la cellule est hors zone de réception. L’utilisateur doit alors repositionner la machine pour revenir dans la zone de réception.

Le report cabine permet au conducteur de lire les indications de la cellule sans quitter la cabine, grâce à une transmission radio sur trois canaux sélectionnables.

Ainsi, l’utilisation consiste à installer la cellule sur l’engin, à la synchroniser avec un laser rotatif à faisceau rouge, à sélectionner le mode et la précision adaptés, puis à suivre les indications visuelles pour ajuster l’inclinaison et la hauteur des outils (lame ou godet) lors des travaux.

GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de



Découvrez la marque

Voir tous les produits
Trustpilot

Questions produits

Comment ce produit assure-t-il un contrôle précis de l’inclinaison et de la hauteur des engins ?

La cellule FMR 800-M/C détecte l’inclinaison et la hauteur avec trois niveaux de précision (fine, normale, grossière) réglables. En mode bulldozer, elle contrôle l’inclinaison gauche/droite de la lame et sa hauteur, tandis qu’en mode excavatrice, elle mesure l’inclinaison avant/arrière, la hauteur et la profondeur du godet. Les indications sont affichées par des LED pour guider l’utilisateur.

Quels sont les modes d’installation et de fixation possibles pour cette cellule de guidage ?

La cellule peut être fixée magnétiquement directement sur la machine ou par collier sur un tube de diamètre 40 à 50 mm fixé à l’engin. Le report cabine se connecte par radio et peut être fixé dans la cabine par ventouse ou aimants. Cette modularité facilite son installation sur divers engins.

Comment fonctionne la communication entre la cellule et le report cabine ?

La communication s’effectue par radio sur trois canaux sélectionnables, assurant une transmission fluide des données de guidage à distance dans la cabine. Le report cabine FRD 807 affiche les informations en temps réel, permettant au conducteur de suivre les indications sans quitter son poste.

Quelles sont les plages de précision et de température d’utilisation de ce produit ?

La précision varie de ±0,5° à ±2,5° pour l’inclinaison et de ±5 mm à ±30 mm pour la hauteur, selon le mode et le niveau de précision choisi. La plage de température d’utilisation recommandée est de -10 °C à +50 °C, avec un boîtier métallique étanche conforme à la norme IP66 garantissant la protection contre la poussière et les projections d’eau.

Quels sont les critères techniques à connaître pour l’alimentation et l’autonomie de la cellule ?

La cellule est alimentée par une batterie NiMH intégrée de 7,2 V et 2500 mAh, avec un temps de charge de 4 à 5 heures. Elle s’éteint automatiquement après 60 minutes d’inactivité pour préserver la batterie. L’autonomie en fonctionnement est d’environ 40 à 45 heures selon la charge complète.
