Laser rotatif FL 105H & FR 50 - GEO FENNEL - 212050
Référence : GEO_212050
Découvrez Laser rotatif FL 105H & FR 50 - GEO FENNEL - 212050 disponible à l'achat
Les points clés
- Laser innovant pour applications horizontales.
- Portée jusqu'à 600 m avec précision exceptionnelle.
- Résistance IP 65 pour environnements difficiles.
- Usage simple avec trois boutons de commande.
- Autonomie de 12 heures grâce à batterie NiMH.
966,00 € TTC 805,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

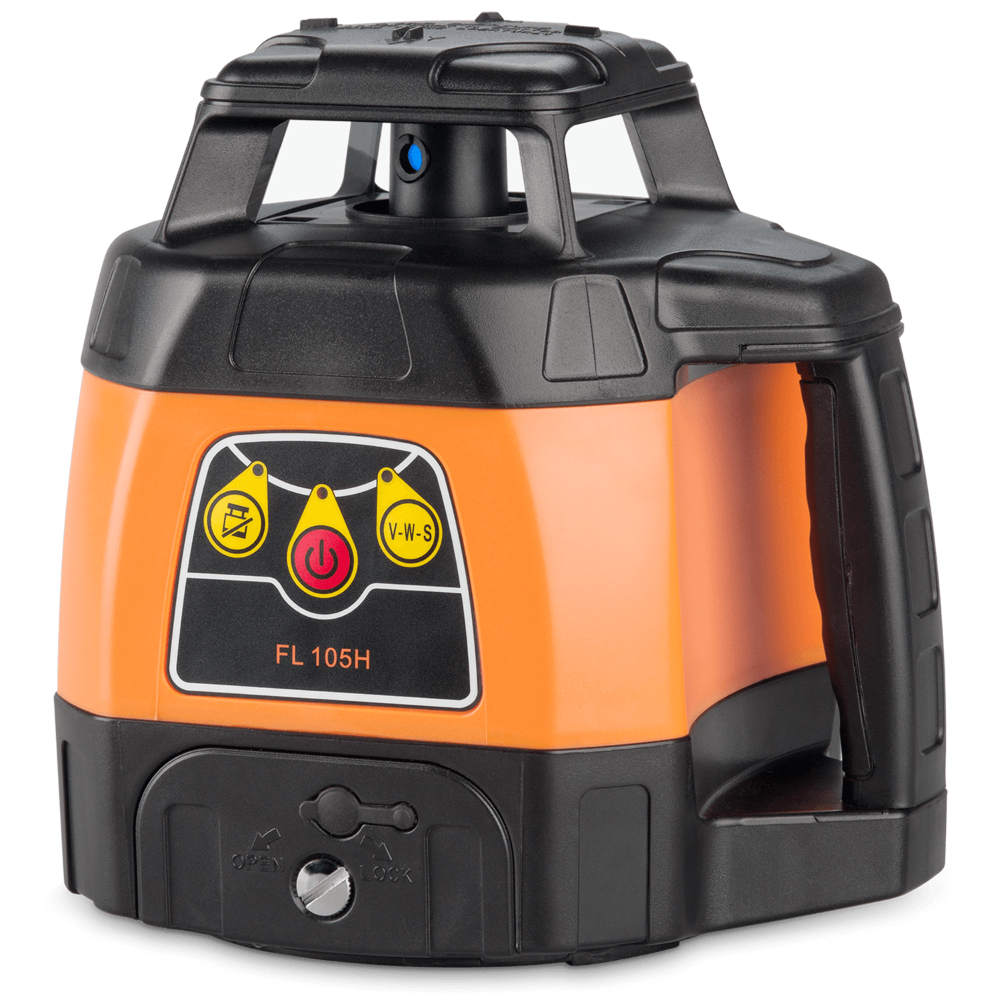

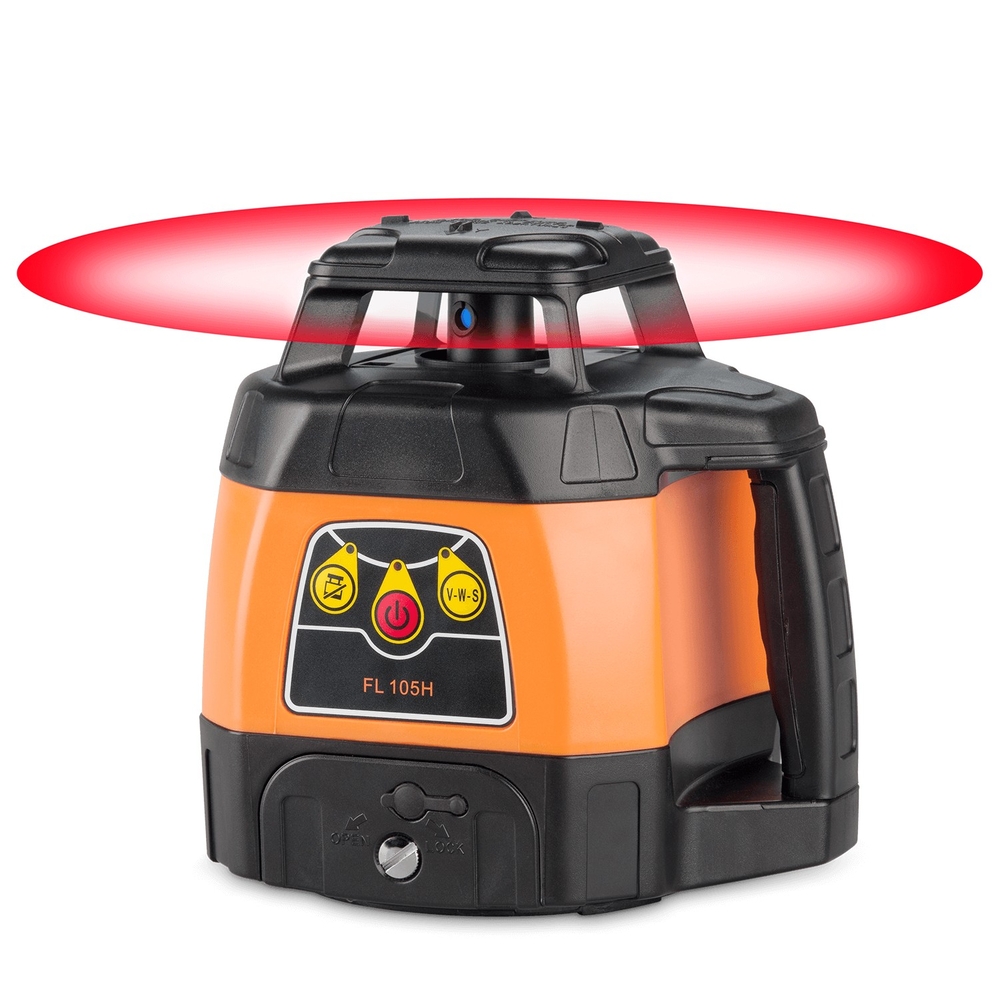

Découvrez le FL 105H, le laser rotatif nouvelle génération conçu pour des applications horizontales. Ce modèle avant-gardiste est équipé d'un mécanisme d'entraînement innovant à faible friction qui garantit un fonctionnement silencieux. Robuste et précis, il fonctionne dans une plage de température de -20° à +50°C et offre une autonomie impressionnante de 12 heures grâce à sa batterie NiMH. La portée du laser atteint jusqu'à 600 m de diamètre, avec une précision horizontale de 1,0 mm pour 10 m. Les trois boutons de commande assurent une utilisation simple et conviviale. Ce laser est aussi doté de fonctionnalités pratiques telles que la fonction TILT et le VWS pour éviter les perturbations dues au vent et aux vibrations, et s'arrête automatiquement en cas de déséquilibre. Avec son étanchéité IP 65, il résiste aux environnements difficiles. Le FL 105H possède une diode laser rouge, un auto-nivellement horizontal avec une plage de ± 5°. Sa portée sans cellule est de 40 m, tandis qu'avec l'utilisation de l'accessoire FR 45, elle atteint 600 m. Pour des mesures plus étendues avec le FR 77-MM, la portée est de 300 m. Le laser fonctionne à une vitesse de rotation de 800 trs/min et appartient à la classe 2. Sa conception innovante assure une meilleure autonomie et un bruit de fonctionnement réduit, faisant de lui un outil idéal pour vos chantiers. La fourniture comprend les accessoires nécessaires pour une mise en service optimale.
Le laser rotatif FL 105H de GEO FENNEL est un outil de nouvelle génération conçu pour des applications horizontales, alliant robustesse, précision et facilité d’utilisation. Il est équipé d’un mécanisme d’entraînement innovant à faible friction assurant un fonctionnement silencieux et une meilleure autonomie.
Caractéristiques principales :
- Auto-nivellement horizontal avec une plage de ±5°
- Diode laser rouge de classe 2 avec faisceau visible
- Précision horizontale de 1,0 mm pour 10 m
- Portée maximale de 600 m de diamètre avec l’accessoire FR 45, 300 m avec le FR 77-MM et 40 m sans cellule
- Vitesse de rotation de 800 tours par minute
- Fonction TILT pour l’arrêt automatique en cas de déséquilibre
- Fonction VWS (anti-vent et vibration) pour une meilleure stabilité du faisceau
- Étanchéité IP 65, adaptée aux environnements difficiles
- Plage de température d’utilisation de -20° à +50°C
- Autonomie de la batterie NiMH jusqu’à 36 heures
Usages et applications :
Le FL 105H est idéal pour les travaux de nivellement et de mesure horizontale sur chantier, notamment dans le bâtiment, les travaux publics, l’aménagement paysager, la pose de réseaux, et les applications nécessitant une grande précision sur de longues distances.
Fonctionnement :
L’appareil se commande facilement via trois boutons pour une prise en main rapide et intuitive. Le laser s’auto-nivelle dans la plage spécifiée, et s’arrête automatiquement si le niveau est dépassé pour garantir la sécurité et la précision des mesures. La fonction VWS réduit les perturbations dues au vent et aux vibrations.

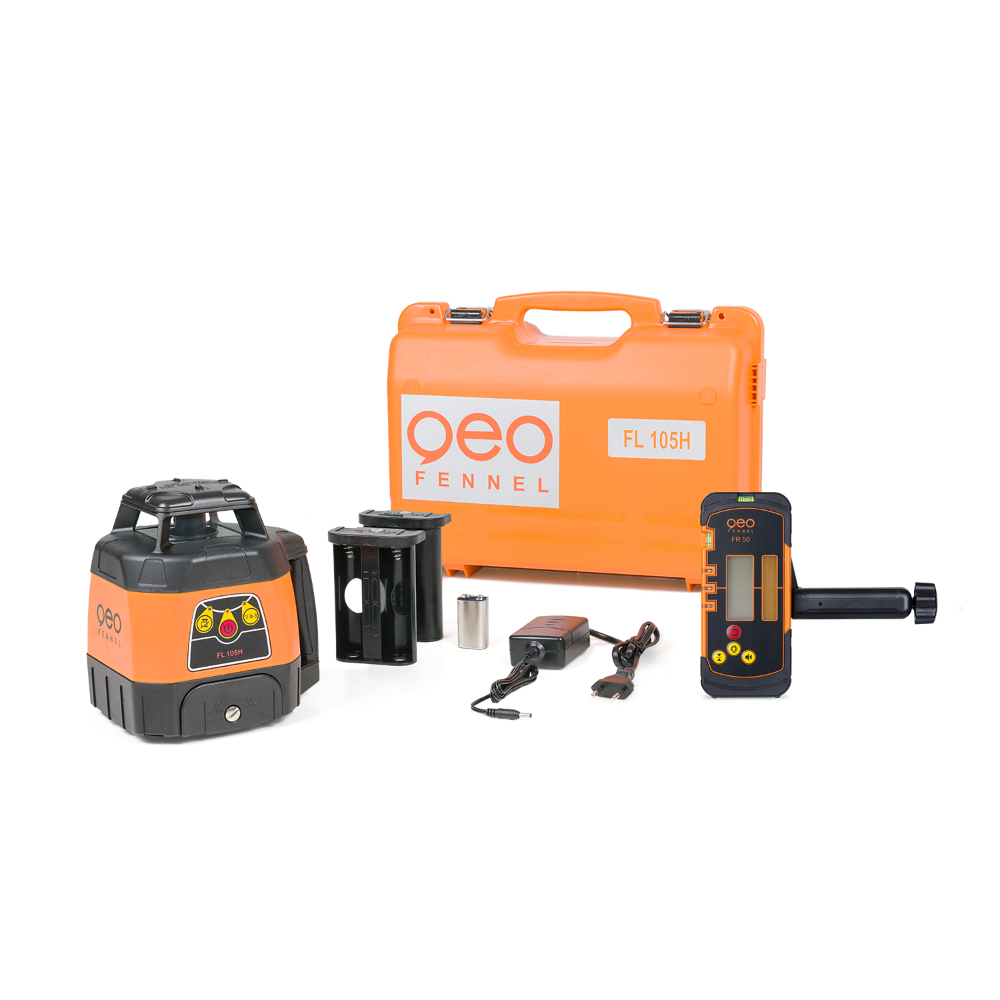

Conditionnement et accessoires :
Le produit est fourni en plusieurs configurations avec les accessoires suivants selon la référence :
- Pince de fixation adaptée (FR 50, FR 60-MM ou FR 80-MM)
- Accumulateur NiMH
- Chargeur
- Bloc de piles de secours
- Mallette de transport
Avantages produit :
- Grande portée et précision pour des mesures fiables sur chantier
- Longue autonomie pour une utilisation prolongée sans interruption
- Robustesse et étanchéité permettant une utilisation en conditions difficiles
- Fonctions de sécurité et de stabilité (TILT, VWS) pour un travail serein
- Facilité d’utilisation avec commandes simplifiées
Ce laser rotatif est un outil performant et polyvalent, parfaitement adapté aux professionnels recherchant précision, fiabilité et confort d’utilisation sur leurs chantiers.
Caractéristiques principales :
- Auto-nivellement horizontal avec une plage de ±5°
- Diode laser rouge de classe 2 avec faisceau visible
- Précision horizontale de 1,0 mm pour 10 m
- Portée maximale de 600 m de diamètre avec l’accessoire FR 45, 300 m avec le FR 77-MM et 40 m sans cellule
- Vitesse de rotation de 800 tours par minute
- Fonction TILT pour l’arrêt automatique en cas de déséquilibre
- Fonction VWS (anti-vent et vibration) pour une meilleure stabilité du faisceau
- Étanchéité IP 65, adaptée aux environnements difficiles
- Plage de température d’utilisation de -20° à +50°C
- Autonomie de la batterie NiMH jusqu’à 36 heures
Usages et applications :
Le FL 105H est idéal pour les travaux de nivellement et de mesure horizontale sur chantier, notamment dans le bâtiment, les travaux publics, l’aménagement paysager, la pose de réseaux, et les applications nécessitant une grande précision sur de longues distances.
Fonctionnement :
L’appareil se commande facilement via trois boutons pour une prise en main rapide et intuitive. Le laser s’auto-nivelle dans la plage spécifiée, et s’arrête automatiquement si le niveau est dépassé pour garantir la sécurité et la précision des mesures. La fonction VWS réduit les perturbations dues au vent et aux vibrations.
Conditionnement et accessoires :
Le produit est fourni en plusieurs configurations avec les accessoires suivants selon la référence :
- Pince de fixation adaptée (FR 50, FR 60-MM ou FR 80-MM)
- Accumulateur NiMH
- Chargeur
- Bloc de piles de secours
- Mallette de transport
Avantages produit :
- Grande portée et précision pour des mesures fiables sur chantier
- Longue autonomie pour une utilisation prolongée sans interruption
- Robustesse et étanchéité permettant une utilisation en conditions difficiles
- Fonctions de sécurité et de stabilité (TILT, VWS) pour un travail serein
- Facilité d’utilisation avec commandes simplifiées
Ce laser rotatif est un outil performant et polyvalent, parfaitement adapté aux professionnels recherchant précision, fiabilité et confort d’utilisation sur leurs chantiers.
- Diode de laser: rouge
- Auto-nivellement: horizontal
- Faisceau laser visible: rouge
- Plage d’auto-nivellement: ± 5°
- Précision horizontale: 1,0 mm / 10 m
- Portée sans cellule: Ø 40 m
- Portée evec FR 45: Ø 600 m
- Portée avec FR 77-MM: Ø 300 m
- Inclinaison: keine
- Classe de laser: 2
- Vitesse de rotation trs/min: 800
- Autonomie: 12 h
- Alimentation: NiMH
- Étanchéité: IP 65
- Plage de température: -20° - +50°C
- Fonction TILT: oui
- Fonction VWS: oui
Le laser rotatif FL 105H s’utilise en le positionnant sur une surface relativement plane ou sur un trépied. Dès son allumage, l’appareil s’auto-nivelle automatiquement dans une plage de ± 5°, ce qui est indiqué par un clignotement du point laser. Une fois l’auto-nivellement terminé, la tête rotative commence à tourner. Si l’appareil est placé en dehors de cette plage d’auto-nivellement, un signal d’alerte sonore se déclenche et il faut repositionner le laser sur une surface plus horizontale.
L’appareil dispose d’une fonction TILT activée automatiquement à la mise en marche. Cette fonction arrête la rotation du laser et signale par un clignotement lumineux toute déviation importante de la position de l’appareil, empêchant ainsi des mesures erronées. En fonctionnement normal, le laser ajuste automatiquement sa position en cas de petits mouvements.
La fonction VWS (anti-vent et vibration) peut être activée via un bouton dédié. Elle permet de travailler en présence de vents forts, de vibrations ou de chocs légers. En cas de mouvements importants, la rotation s’arrête automatiquement et le laser clignote, indiquant la nécessité d’une intervention utilisateur.
Le laser est commandé par trois boutons simples pour une prise en main intuitive. L’alimentation est assurée par une batterie NiMH rechargeable, qui peut être chargée soit dans l’appareil, soit en dehors. Une LED indique l’état de charge de la batterie.
Pour les mesures sur chantier, le laser peut être utilisé avec un récepteur (FR 45 ou FR 77-MM) fixé sur une règle de nivellement grâce à une pince fournie. Le récepteur est déplacé lentement verticalement pour capter le faisceau laser, ce qui est indiqué par des signaux sonores et visuels permettant d’ajuster précisément la hauteur. Le récepteur propose plusieurs niveaux de précision et affiche la différence entre la position du faisceau laser et la marque zéro.
En cas de dépassement de la plage d’auto-nivellement, le laser s’arrête automatiquement pour éviter des mesures incorrectes. La fonction TILT empêche également toute reprise automatique si le positionnement est trop décalé, nécessitant un repositionnement manuel et un nouvel auto-nivellement.
L’ensemble est utilisable dans des environnements difficiles grâce à son étanchéité IP 65 et sa plage de température d’utilisation allant de -20°C à +50°C. La portée du laser peut atteindre jusqu’à 600 mètres de diamètre avec le récepteur FR 45.
Ainsi, pour obtenir des mesures fiables, il convient de positionner le laser sur une surface stable et horizontale, d’allumer l’appareil et de laisser l’auto-nivellement s’effectuer. En cas de vent ou vibration, activer la fonction VWS. Utiliser le récepteur pour capter le faisceau laser et ajuster la hauteur en fonction des signaux reçus, en veillant à rester dans la plage d’auto-nivellement pour éviter tout arrêt automatique.
L’appareil dispose d’une fonction TILT activée automatiquement à la mise en marche. Cette fonction arrête la rotation du laser et signale par un clignotement lumineux toute déviation importante de la position de l’appareil, empêchant ainsi des mesures erronées. En fonctionnement normal, le laser ajuste automatiquement sa position en cas de petits mouvements.
La fonction VWS (anti-vent et vibration) peut être activée via un bouton dédié. Elle permet de travailler en présence de vents forts, de vibrations ou de chocs légers. En cas de mouvements importants, la rotation s’arrête automatiquement et le laser clignote, indiquant la nécessité d’une intervention utilisateur.
Le laser est commandé par trois boutons simples pour une prise en main intuitive. L’alimentation est assurée par une batterie NiMH rechargeable, qui peut être chargée soit dans l’appareil, soit en dehors. Une LED indique l’état de charge de la batterie.
Pour les mesures sur chantier, le laser peut être utilisé avec un récepteur (FR 45 ou FR 77-MM) fixé sur une règle de nivellement grâce à une pince fournie. Le récepteur est déplacé lentement verticalement pour capter le faisceau laser, ce qui est indiqué par des signaux sonores et visuels permettant d’ajuster précisément la hauteur. Le récepteur propose plusieurs niveaux de précision et affiche la différence entre la position du faisceau laser et la marque zéro.
En cas de dépassement de la plage d’auto-nivellement, le laser s’arrête automatiquement pour éviter des mesures incorrectes. La fonction TILT empêche également toute reprise automatique si le positionnement est trop décalé, nécessitant un repositionnement manuel et un nouvel auto-nivellement.
L’ensemble est utilisable dans des environnements difficiles grâce à son étanchéité IP 65 et sa plage de température d’utilisation allant de -20°C à +50°C. La portée du laser peut atteindre jusqu’à 600 mètres de diamètre avec le récepteur FR 45.
Ainsi, pour obtenir des mesures fiables, il convient de positionner le laser sur une surface stable et horizontale, d’allumer l’appareil et de laisser l’auto-nivellement s’effectuer. En cas de vent ou vibration, activer la fonction VWS. Utiliser le récepteur pour capter le faisceau laser et ajuster la hauteur en fonction des signaux reçus, en veillant à rester dans la plage d’auto-nivellement pour éviter tout arrêt automatique.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques principales du laser rotatif FL 105H ?
Le FL 105H est un laser rotatif auto-nivelant horizontal avec une plage d’auto-nivellement de ±5°, une précision horizontale de 1,0 mm pour 10 m et une portée maximale de 600 m avec le récepteur FR 45. Il dispose d’une diode laser rouge de classe 2, d’une vitesse de rotation de 800 tours/minute, d’une autonomie de 36 heures grâce à sa batterie NiMH, et d’une étanchéité IP 65 adaptée aux environnements difficiles.
Comment fonctionne la sécurité intégrée avec la fonction TILT ?
La fonction TILT est activée automatiquement au démarrage. Elle arrête la rotation du laser et signale toute déviation importante de la position par un clignotement lumineux, empêchant ainsi des mesures erronées. En cas de dépassement important de la plage d’auto-nivellement, le laser s’arrête et nécessite un repositionnement manuel avant un nouvel auto-nivellement.
Quel est l’intérêt de la fonction VWS (anti-vent et vibration) ?
La fonction VWS permet de maintenir la stabilité du faisceau laser en présence de vents forts, vibrations ou chocs légers. Elle peut être activée via un bouton dédié. En cas de mouvements importants, la rotation s’arrête automatiquement et le laser clignote, indiquant la nécessité d’une intervention utilisateur.
Comment utiliser le récepteur pour capter le faisceau laser ?
Le récepteur (FR 45 ou FR 77-MM) se fixe sur une règle de nivellement grâce à une pince fournie. Il se déplace lentement verticalement pour capter le faisceau laser, avec des signaux sonores et visuels qui indiquent la hauteur précise. Plusieurs niveaux de précision sont disponibles, et l’affichage indique la différence entre la position du faisceau et la marque zéro.
Quelles sont les conditions d’utilisation du laser rotatif FL 105H ?
Le FL 105H fonctionne dans une plage de température de -20°C à +50°C. Il doit être positionné sur une surface stable et horizontale ou sur un trépied. Le laser s’auto-nivelle automatiquement et s’arrête en cas de déséquilibre important. Son étanchéité IP 65 lui permet une utilisation en environnements difficiles.
