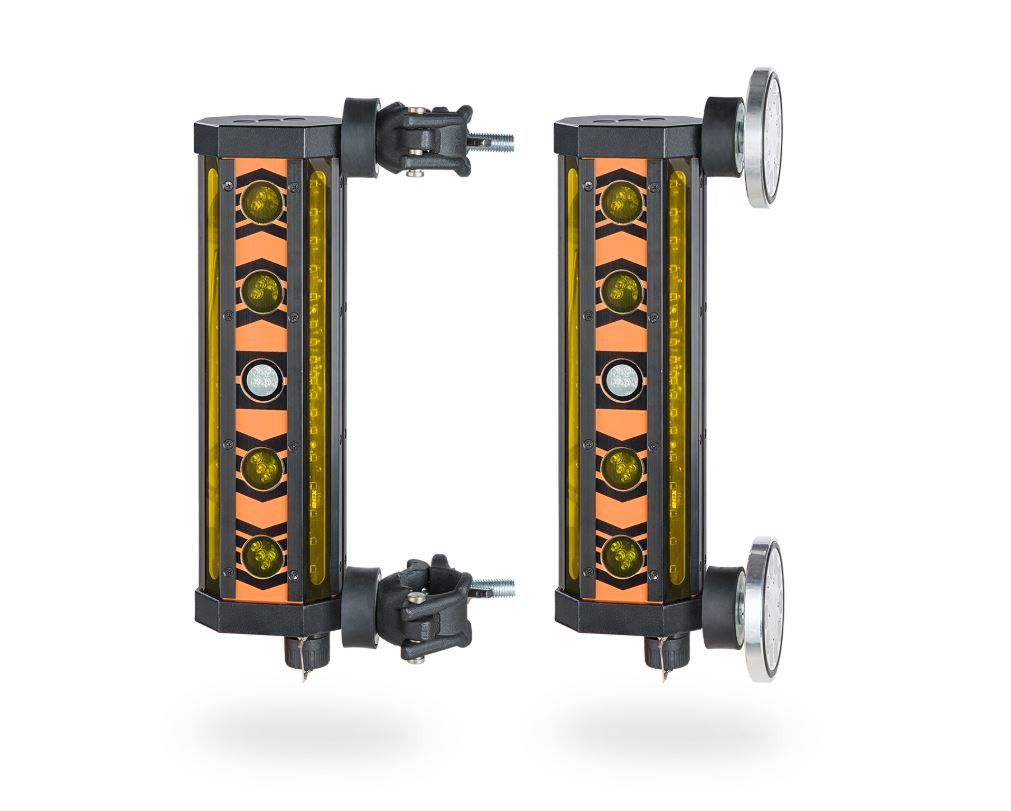

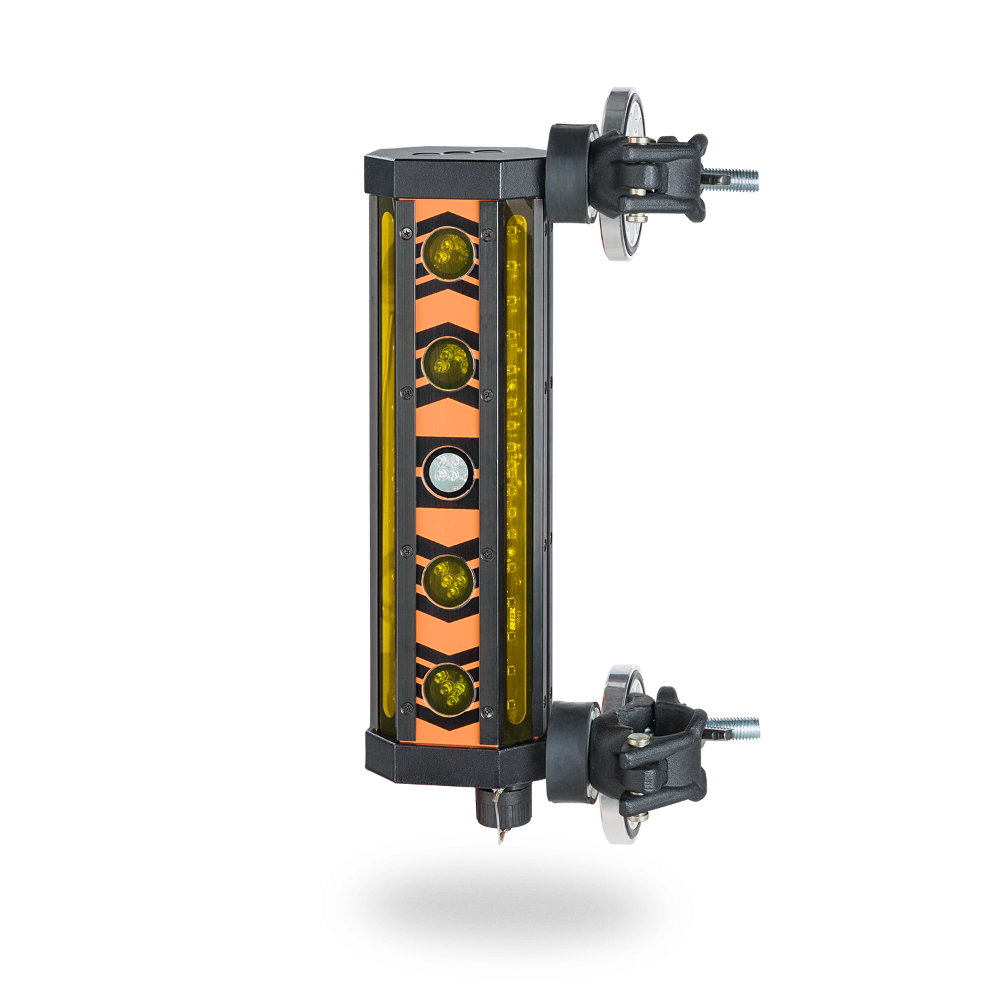

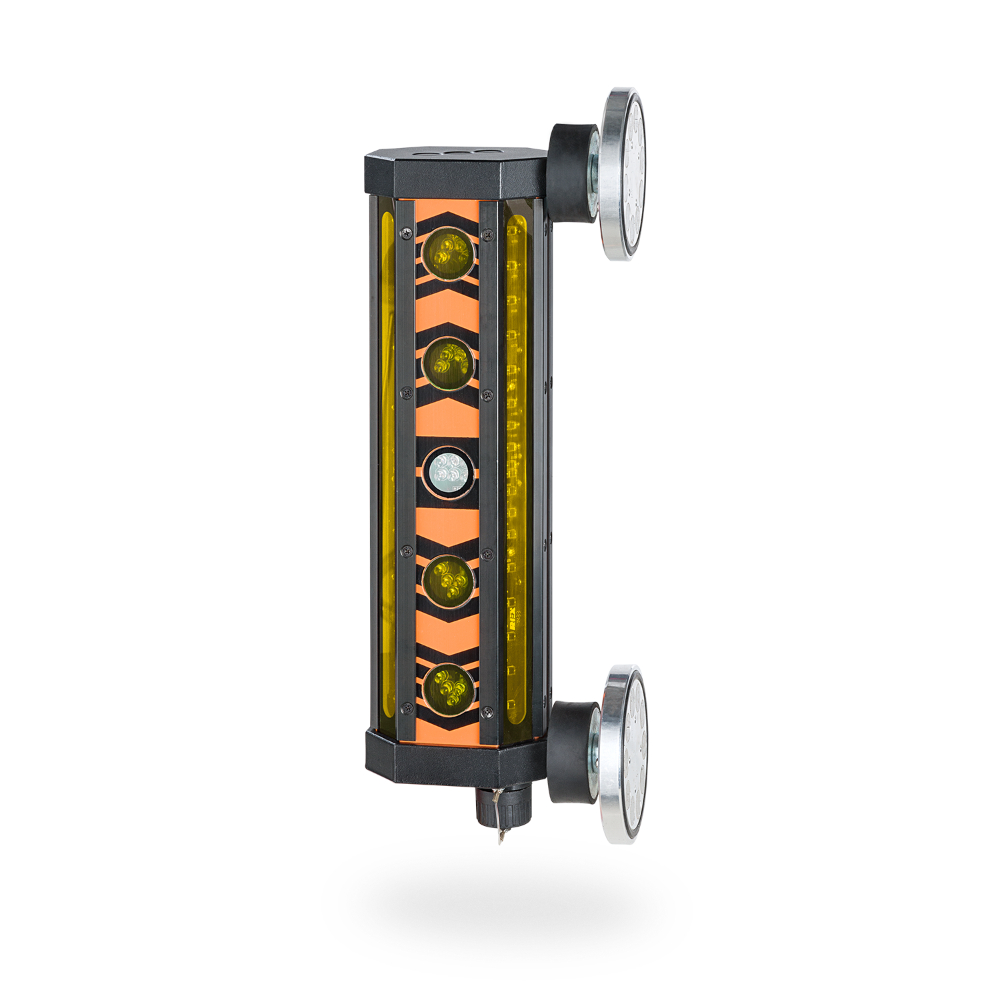

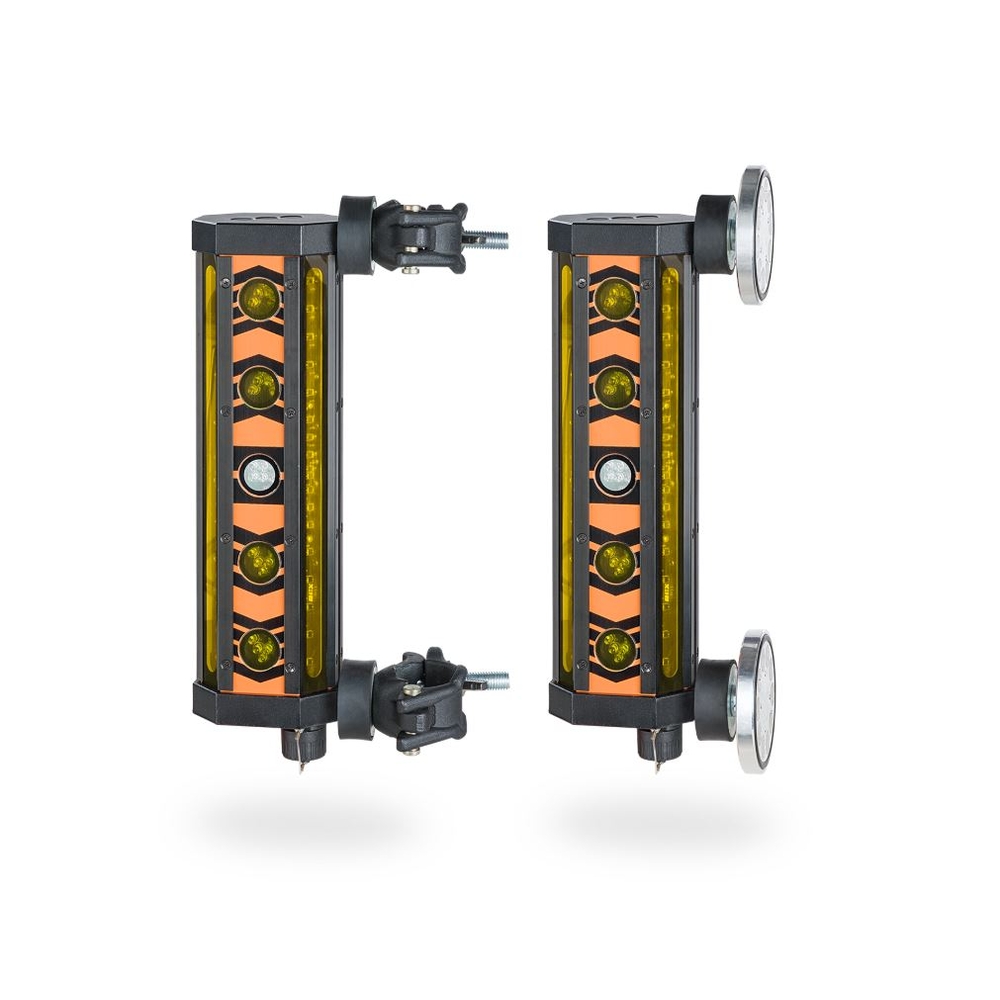

1 494,00 € Cellule guidage d'engin FMR 700 (magnétique ou à collier) - GEO FENNEL - 267010
Référence : GEO_267010
Découvrez Cellule guidage d'engin FMR 700 (magnétique ou à collier) - GEO FENNEL - 267010 disponible à l'achat
Les points clés
- Champ de réception de 360° pour une adaptabilité optimale.
- Se fixe avec des aimants puissants ou des colliers robustes.
- Compatible avec lasers à faisceau rouge ou vert.
- Boîtier métallique étanche pour une durabilité accrue.
- Plage de précision ajustable pour divers besoins.
1 162,80 € TTC 969,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le modèle FMR 700 est une cellule de guidage d'engin, conçue pour assurer un contrôle permanent des niveaux sur les engins. Grâce à son champ de réception de 360°, cette cellule s'adapte à toutes les situations de levage ou de nivellement.
Pour son utilisation, cette cellule doit être fixée à l'engin à l'aide des puissants aimants fournis ou des colliers inclus dans la livraison. Compatible avec tout laser rotatif à faisceau rouge ou vert, son boîtier métallique étanche (IP 66) garantit une durabilité et une performance optimales sur les chantiers, même dans des conditions météorologiques difficiles.
Ses caractéristiques techniques notables incluent une précision fine de ± 2 mm à ± 10 mm et une précision large de ± 5 mm à ± 23 mm. Ce modèle pèse 3,1 kg et fonctionne avec une alimentation de 7,2 V NiMH 2500 mAh. Sa plage de température d'utilisation s'étend de -20° à +50°C, et ses dimensions sont de 376 x 180 x 49 mm, avec un temps de charge de 15 heures.
Le modèle FMR 700 est une cellule de guidage d'engin conçue pour assurer un contrôle permanent des niveaux sur les engins de chantier. Elle dispose d'un champ de réception de 360°, ce qui lui permet de s'adapter à toutes les situations de levage ou de nivellement.
Cette cellule se fixe à l'engin grâce à des aimants puissants ou des colliers, tous deux fournis dans la livraison. Elle est compatible avec tout laser rotatif à faisceau rouge ou vert. Son boîtier métallique étanche (indice IP 66) garantit une résistance optimale aux conditions météorologiques difficiles sur les chantiers.
Caractéristiques techniques :
- Précision fine : ± 2 mm à ± 10 mm
- Précision large : ± 5 mm à ± 23 mm
- Alimentation : batterie NiMH 7,2 V, 2500 mAh intégrée
- Autonomie : 40 heures
- Temps de charge : 15 heures
- Plage de température d’utilisation : -20°C à +50°C
- Dimensions : 376 x 180 x 49 mm
- Poids : 3,1 kg
- Fenêtre de réception de 25 cm de long
Le pack FMR 700-M/C comprend la cellule guidage d'engin avec accu intégré, un chargeur, un câble de batterie 12/24 V, un report cabine avec câble de raccordement, ainsi qu'une mallette en plastique pour le transport et le stockage.
Ce dispositif permet un affichage à distance, facilitant ainsi le contrôle depuis la cabine de l'engin. Il peut être utilisé avec n'importe quel laser rotatif à faisceau rouge, offrant une grande polyvalence.
Avantages produit :
- Fixation facile et sécurisée grâce aux aimants puissants ou colliers inclus
- Boîtier robuste et étanche pour une utilisation fiable en extérieur
- Grande autonomie avec batterie rechargeable
- Compatibilité large avec les lasers rotatifs standards
- Affichage à distance pour une meilleure ergonomie d’utilisation
Recommandations et conditions d’utilisation :
- Utiliser dans une plage de température comprise entre -20°C et +50°C
- Charger la batterie pendant environ 15 heures pour une autonomie optimale
- Fixer solidement la cellule à l’engin à l’aide des fixations fournies pour garantir la précision des mesures
Le produit est livré dans une mallette plastique robuste, facilitant le stockage et le transport. Des modèles complémentaires et accessoires sont également disponibles séparément, notamment la cellule FMR 706-M/C et l’affichage à distance FRP 707.
Cette cellule se fixe à l'engin grâce à des aimants puissants ou des colliers, tous deux fournis dans la livraison. Elle est compatible avec tout laser rotatif à faisceau rouge ou vert. Son boîtier métallique étanche (indice IP 66) garantit une résistance optimale aux conditions météorologiques difficiles sur les chantiers.
Caractéristiques techniques :
- Précision fine : ± 2 mm à ± 10 mm
- Précision large : ± 5 mm à ± 23 mm
- Alimentation : batterie NiMH 7,2 V, 2500 mAh intégrée
- Autonomie : 40 heures
- Temps de charge : 15 heures
- Plage de température d’utilisation : -20°C à +50°C
- Dimensions : 376 x 180 x 49 mm
- Poids : 3,1 kg
- Fenêtre de réception de 25 cm de long
Le pack FMR 700-M/C comprend la cellule guidage d'engin avec accu intégré, un chargeur, un câble de batterie 12/24 V, un report cabine avec câble de raccordement, ainsi qu'une mallette en plastique pour le transport et le stockage.
Ce dispositif permet un affichage à distance, facilitant ainsi le contrôle depuis la cabine de l'engin. Il peut être utilisé avec n'importe quel laser rotatif à faisceau rouge, offrant une grande polyvalence.
Avantages produit :
- Fixation facile et sécurisée grâce aux aimants puissants ou colliers inclus
- Boîtier robuste et étanche pour une utilisation fiable en extérieur
- Grande autonomie avec batterie rechargeable
- Compatibilité large avec les lasers rotatifs standards
- Affichage à distance pour une meilleure ergonomie d’utilisation
Recommandations et conditions d’utilisation :
- Utiliser dans une plage de température comprise entre -20°C et +50°C
- Charger la batterie pendant environ 15 heures pour une autonomie optimale
- Fixer solidement la cellule à l’engin à l’aide des fixations fournies pour garantir la précision des mesures
Le produit est livré dans une mallette plastique robuste, facilitant le stockage et le transport. Des modèles complémentaires et accessoires sont également disponibles séparément, notamment la cellule FMR 706-M/C et l’affichage à distance FRP 707.
- Précision fine: ± 2 mm – ± 10 mm
- Précision large: ± 5 mm – ± 23 mm
- Étanchéité: IP 66
- Poids: 3,1 kg
- Alimentation: 7,2 V NiMH 2500 mAh
- Plage de température: -20° - +50°C
- Dimensions: 376 x 180 x 49 mm
- Temps de charge: 15 h
La cellule de guidage d'engin FMR 700 s'utilise en la fixant solidement à l'engin grâce aux aimants puissants ou aux colliers fournis. Elle doit être alimentée par sa batterie intégrée, qui se recharge en environ 15 heures pour offrir une autonomie d'environ 40 heures. Une fois mise en marche par une simple pression sur le bouton ON/OFF, la cellule démarre en mode de détection à précision large. L'utilisateur peut alterner entre mode précision fine et mode précision large en appuyant de nouveau sur ce bouton.
La cellule capte un faisceau laser rotatif, rouge ou vert, sur un champ de réception à 360°, et affiche la position relative du faisceau via des LED. Ces indicateurs lumineux signalent si la cellule doit être déplacée vers le haut ou vers le bas pour se positionner précisément sur le niveau de référence. Un affichage à distance peut être connecté et fixé dans la cabine de l'engin, permettant au conducteur de suivre la position de la cellule même hors de son champ de vision direct.
L'utilisation prévue consiste en un contrôle permanent des niveaux lors d'opérations de levage ou de nivellement sur chantier, avec une fixation adaptée au bras de l'engin. La cellule fonctionne dans une plage de température de -20°C à +50°C et doit être manipulée et entretenue avec soin, notamment en la nettoyant à l’aide d’un chiffon doux et en la stockant sèche dans sa mallette.
En cas de fonctionnement non conforme, la batterie doit être rechargée dès que les LED rouges clignotent du centre vers l’extérieur, indiquant un niveau bas. La cellule s’éteint automatiquement si la batterie n’est pas rechargée. Pour éteindre la cellule, il faut maintenir le bouton ON/OFF enfoncé pendant 2 secondes.
Le résultat attendu est un affichage clair et précis de la position du faisceau laser, permettant un ajustement rapide et fiable du niveau de l’engin sur le chantier.
La cellule capte un faisceau laser rotatif, rouge ou vert, sur un champ de réception à 360°, et affiche la position relative du faisceau via des LED. Ces indicateurs lumineux signalent si la cellule doit être déplacée vers le haut ou vers le bas pour se positionner précisément sur le niveau de référence. Un affichage à distance peut être connecté et fixé dans la cabine de l'engin, permettant au conducteur de suivre la position de la cellule même hors de son champ de vision direct.
L'utilisation prévue consiste en un contrôle permanent des niveaux lors d'opérations de levage ou de nivellement sur chantier, avec une fixation adaptée au bras de l'engin. La cellule fonctionne dans une plage de température de -20°C à +50°C et doit être manipulée et entretenue avec soin, notamment en la nettoyant à l’aide d’un chiffon doux et en la stockant sèche dans sa mallette.
En cas de fonctionnement non conforme, la batterie doit être rechargée dès que les LED rouges clignotent du centre vers l’extérieur, indiquant un niveau bas. La cellule s’éteint automatiquement si la batterie n’est pas rechargée. Pour éteindre la cellule, il faut maintenir le bouton ON/OFF enfoncé pendant 2 secondes.
Le résultat attendu est un affichage clair et précis de la position du faisceau laser, permettant un ajustement rapide et fiable du niveau de l’engin sur le chantier.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Comment se fixe la cellule guidage d'engin FMR 700 sur les machines ?
La cellule FMR 700 se fixe solidement à l’engin à l’aide de puissants aimants ou de colliers robustes, tous deux fournis dans la livraison. Cette fixation assure une bonne stabilité nécessaire à la précision des mesures.
Quels types de lasers sont compatibles avec la cellule FMR 700 ?
La cellule est compatible avec tout laser rotatif à faisceau rouge ou vert, ce qui lui confère une grande polyvalence d’utilisation sur chantier.
Quelle est la précision de mesure offerte par ce modèle ?
La cellule propose deux modes de précision : un mode fin avec une précision comprise entre ± 2 mm et ± 10 mm, et un mode large avec une précision entre ± 5 mm et ± 23 mm, sélectionnables via le bouton ON/OFF.
Comment fonctionne l’affichage de la position du faisceau laser ?
La cellule capte le faisceau laser sur un champ de réception à 360° et affiche la position relative via des LED. Les LED indiquent si la cellule doit être déplacée vers le haut ou vers le bas pour atteindre le niveau de référence. Un affichage à distance FRP 707 peut être connecté pour permettre au conducteur de suivre la position depuis la cabine, même hors champ de vision direct.
Quelles sont les conditions d’utilisation et de charge de la batterie intégrée ?
La cellule fonctionne avec une batterie NiMH 7,2 V 2500 mAh intégrée, offrant une autonomie d’environ 40 heures. Le temps de charge recommandé est de 15 heures. La plage de température d’utilisation s’étend de -20°C à +50°C. Lorsque les LED rouges clignotent du centre vers l’extérieur, la batterie doit être rechargée pour éviter l’arrêt automatique de l’appareil.
Quel est le niveau de protection de la cellule contre les éléments extérieurs ?
Le boîtier métallique est étanche avec un indice de protection IP 66, garantissant une résistance optimale à la poussière et à l’eau, adaptée aux conditions difficiles rencontrées sur les chantiers.
