1 494,00 € Pack cellule guidage avec report cabine FMR 700 SET (magnétique ou à collier) - GEO FENNEL - 267000
Référence : GEO_267000
Découvrez Pack cellule guidage avec report cabine FMR 700 SET (magnétique ou à collier) - GEO FENNEL - 267000 disponible à l'achat
Les points clés
- Champ de réception à 360° pour un contrôle précis.
- Fenêtre de réception de 25 cm pour plus d'efficacité.
- Fixation via aimants puissants ou colliers inclus.
- Compatible avec lasers rotatifs rouges et verts.
- Boîtier métallique étanche pour une durabilité accrue.
1 556,40 € TTC 1 297,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Cellule guidage d'engin à utiliser sur les engins pour le contrôle permanent des niveaux. La cellule a un champ de réception de 360°.
Propriétés :
- Fenêtre de réception 25 cm de long
- Fixation à l'engin : avec des aimants puissants ou de colliers (compris dans la livraison)
- Peut être utilisé avec n'importe quel laser rotatif à faisceau rouge et vert
- Boîtier métallique étanche
- Affichage à distance

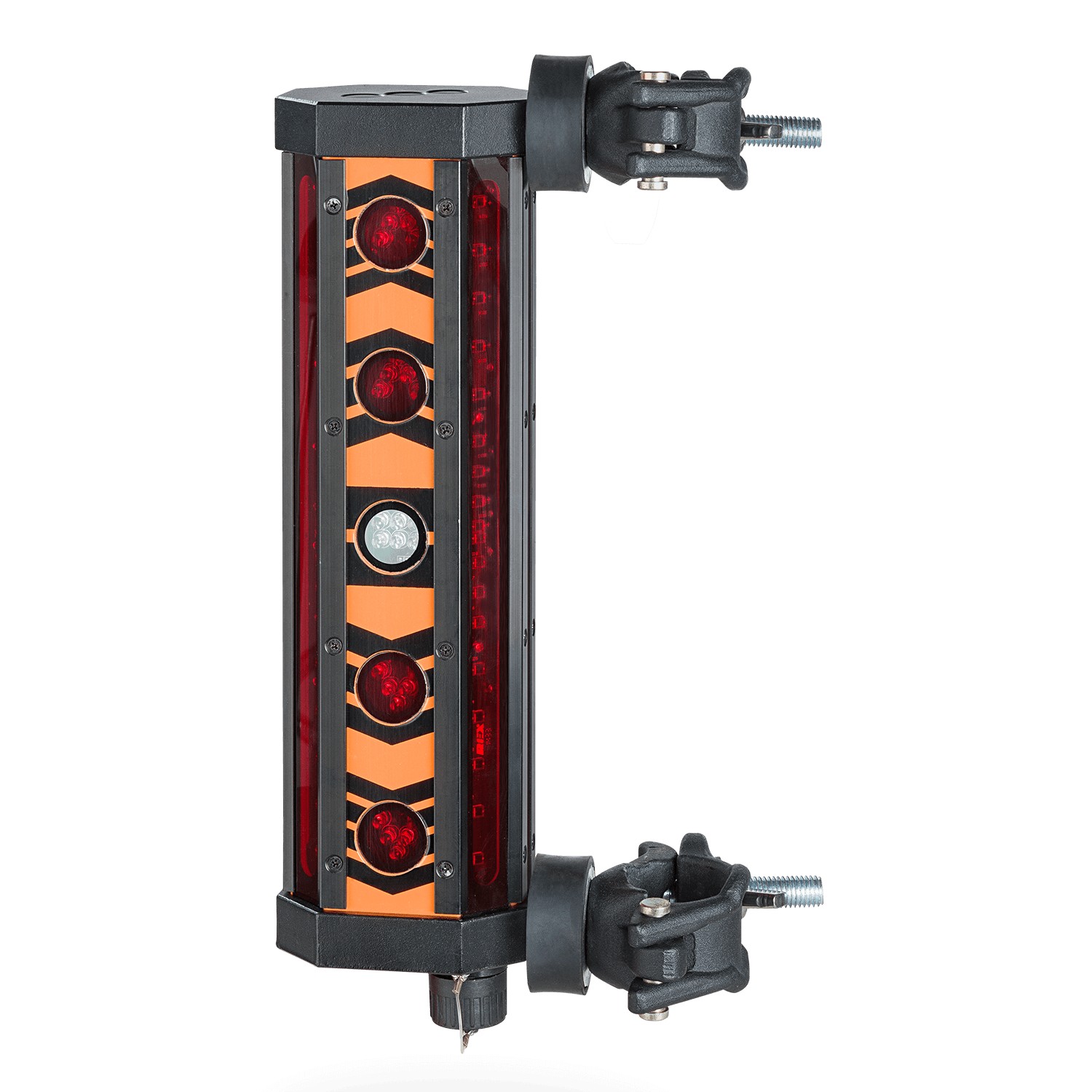

Cellule guidage d'engin FMR 700-M/C avec report cabine, conçue pour le contrôle permanent des niveaux sur engins. Elle dispose d'une fenêtre de réception de 25 cm de long et offre un champ de réception à 360°. La fixation à l'engin se fait soit par des aimants puissants, soit par des colliers, tous deux inclus dans la livraison. Compatible avec tout laser rotatif à faisceau rouge, elle est équipée d'un boîtier métallique étanche (indice IP66) et d'un affichage à distance.
Le pack comprend :
- Cellule guidage d'engin avec accu intégré (7,2 V NiMH, 2500 mAh)
- Chargeur avec câble batterie 12/24 V
- Report cabine avec câble de raccordement
- Mallette en plastique de transport
Caractéristiques techniques :
- Précision fine : ± 2 mm à ± 10 mm
- Précision large : ± 5 mm à ± 23 mm
- Autonomie : 40 heures
- Temps de charge : 15 heures
- Plage de température d’utilisation : -20°C à +50°C
- Dimensions : 376 x 180 x 49 mm
- Poids : 3,1 kg
Avantages produit :
- Utilisation facile et rapide grâce à la fixation magnétique ou par colliers
- Compatible avec la plupart des lasers rotatifs rouges
- Boîtier robuste et étanche pour une utilisation en conditions extérieures difficiles
- Affichage à distance pour un contrôle simplifié
Conditionnement et stockage :
Livré en mallette plastique pour un transport sécurisé. Stockage recommandé dans un environnement sec et à température ambiante, hors gel.
Ce pack est également disponible séparément sous forme de cellule guidage seule (FMR 706-M/C) ou affichage à distance (FRP 707).
Le pack comprend :
- Cellule guidage d'engin avec accu intégré (7,2 V NiMH, 2500 mAh)
- Chargeur avec câble batterie 12/24 V
- Report cabine avec câble de raccordement
- Mallette en plastique de transport
Caractéristiques techniques :
- Précision fine : ± 2 mm à ± 10 mm
- Précision large : ± 5 mm à ± 23 mm
- Autonomie : 40 heures
- Temps de charge : 15 heures
- Plage de température d’utilisation : -20°C à +50°C
- Dimensions : 376 x 180 x 49 mm
- Poids : 3,1 kg
Avantages produit :
- Utilisation facile et rapide grâce à la fixation magnétique ou par colliers
- Compatible avec la plupart des lasers rotatifs rouges
- Boîtier robuste et étanche pour une utilisation en conditions extérieures difficiles
- Affichage à distance pour un contrôle simplifié
Conditionnement et stockage :
Livré en mallette plastique pour un transport sécurisé. Stockage recommandé dans un environnement sec et à température ambiante, hors gel.
Ce pack est également disponible séparément sous forme de cellule guidage seule (FMR 706-M/C) ou affichage à distance (FRP 707).
- Précision fine: ± 2 mm – ± 10 mm
- Précision large: ± 5 mm – ± 23 mm
- Étanchéité: IP 66
- Poids: 3,1 kg
- Alimentation: 7,2 V NiMH 2500 mAh
- Plage de température: -20° - +50°C
- Dimensions: 376 x 180 x 49 mm
- Temps de charge: 15 h
La cellule de guidage FMR 700 s'utilise en la fixant sur l'engin à l'aide des aimants puissants ou des colliers fournis. Une fois fixée, elle se met en marche par une pression sur le bouton MARCHE/ARRÊT, ce qui active le mode de détection en précision large. Une nouvelle pression sur ce bouton permet d'alterner entre les modes de précision large et fine, identifiables par le clignotement des diodes correspondantes.
La cellule capte le signal des lasers rotatifs à faisceau rouge dans un champ de réception à 360° via une fenêtre de réception de 25 cm de long. L'utilisateur ajuste la position de la cellule en se référant aux voyants LED : les diodes rouges supérieures indiquent de déplacer la cellule vers le haut, la diode verte centrale confirme la position de niveau, et les diodes rouges inférieures signalent de la déplacer vers le bas.

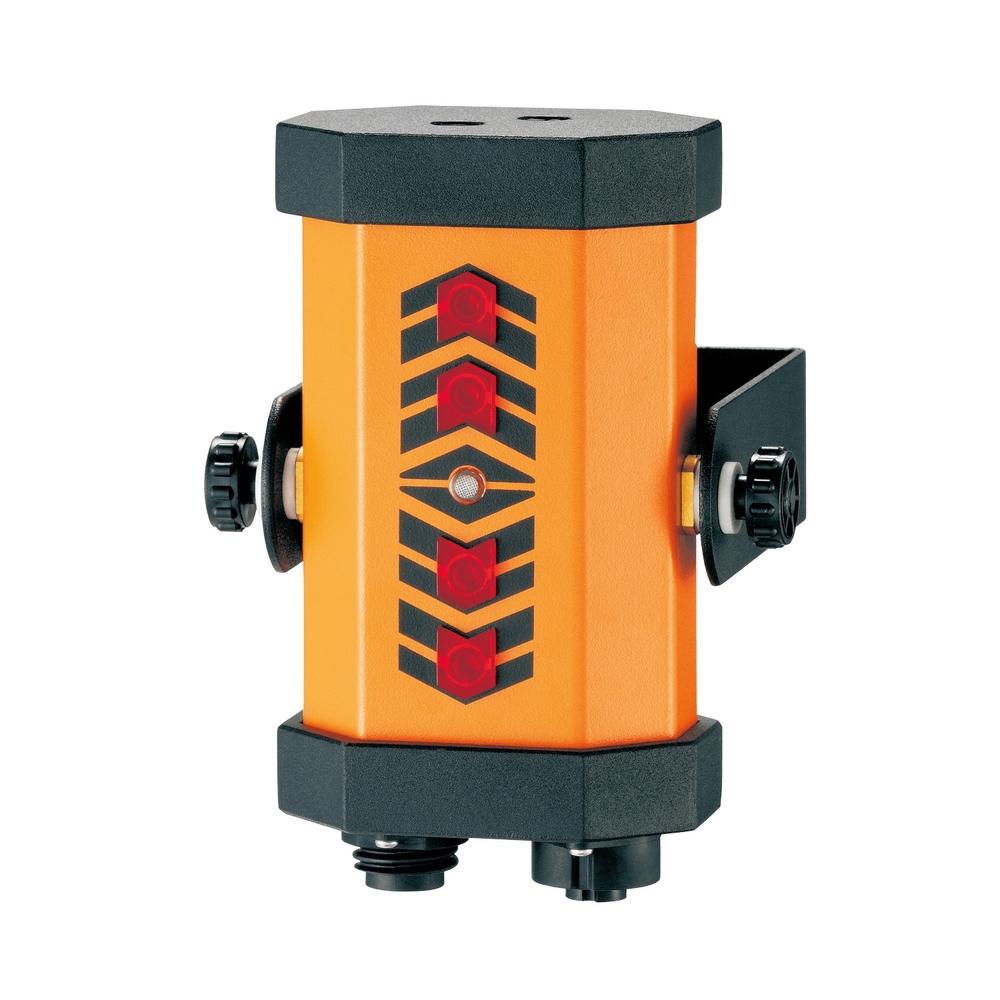

Le report cabine FRP 707, relié à la cellule par un câble, peut être installé dans la cabine de l'engin pour permettre au conducteur de suivre à distance les indications de la cellule, même si celle-ci est hors de son champ de vision direct. Ce report est alimenté directement par la cellule.
La cellule est équipée d'un accu rechargeable intégré qui doit être rechargé lorsque les diodes clignotent du centre vers l'extérieur. La recharge s'effectue en connectant le chargeur à la douille dédiée, avec un temps de charge recommandé de 15 heures. En cas de batterie déchargée, la cellule s'arrête automatiquement.
L'utilisation se déroule dans des conditions de température comprises entre -20°C et +50°C. Après usage, il est conseillé de nettoyer la cellule avec un chiffon doux et de la laisser sécher avant de la ranger dans sa mallette de transport.
La cellule est prévue pour détecter les signaux des lasers rotatifs dans un environnement extérieur, avec une fixation sécurisée sur l'engin et un affichage à distance pour un contrôle simplifié.
La cellule capte le signal des lasers rotatifs à faisceau rouge dans un champ de réception à 360° via une fenêtre de réception de 25 cm de long. L'utilisateur ajuste la position de la cellule en se référant aux voyants LED : les diodes rouges supérieures indiquent de déplacer la cellule vers le haut, la diode verte centrale confirme la position de niveau, et les diodes rouges inférieures signalent de la déplacer vers le bas.
Le report cabine FRP 707, relié à la cellule par un câble, peut être installé dans la cabine de l'engin pour permettre au conducteur de suivre à distance les indications de la cellule, même si celle-ci est hors de son champ de vision direct. Ce report est alimenté directement par la cellule.
La cellule est équipée d'un accu rechargeable intégré qui doit être rechargé lorsque les diodes clignotent du centre vers l'extérieur. La recharge s'effectue en connectant le chargeur à la douille dédiée, avec un temps de charge recommandé de 15 heures. En cas de batterie déchargée, la cellule s'arrête automatiquement.
L'utilisation se déroule dans des conditions de température comprises entre -20°C et +50°C. Après usage, il est conseillé de nettoyer la cellule avec un chiffon doux et de la laisser sécher avant de la ranger dans sa mallette de transport.
La cellule est prévue pour détecter les signaux des lasers rotatifs dans un environnement extérieur, avec une fixation sécurisée sur l'engin et un affichage à distance pour un contrôle simplifié.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques principales du pack cellule guidage FMR 700 SET ?
Le pack comprend une cellule guidage d’engin avec accu intégré (7,2 V NiMH, 2500 mAh), un chargeur, un câble batterie 12/24 V, un report cabine avec câble de raccordement, et une mallette de transport. La cellule offre un champ de réception à 360° avec une fenêtre de réception de 25 cm, et se fixe sur l’engin par aimants puissants ou colliers inclus.
Comment fonctionne la détection de précision fine et large sur la cellule guidage ?
La cellule s’allume en mode précision large par défaut. Une pression sur le bouton MARCHE/ARRÊT permet d’alterner entre précision large et fine, identifiables par le clignotement des diodes correspondantes. La précision fine est signalée par les diodes centrales qui clignotent, tandis que la précision large est indiquée par les diodes aux extrémités.
Comment interpréter les indications des diodes LED pour le positionnement de la cellule ?
Les diodes rouges supérieures clignotantes indiquent de déplacer la cellule vers le haut, la diode verte centrale clignotante confirme la position de niveau, et les diodes rouges inférieures clignotantes signalent de déplacer la cellule vers le bas. Ces indications permettent un ajustement précis en temps réel.
Comment se fait la fixation et la mise en place de la cellule guidage sur l’engin ?
La fixation se réalise facilement grâce aux aimants puissants ou aux colliers fournis, qui assurent une bonne tenue sur l’engin, notamment sur le bras ou le godet. Cette double option garantit une installation rapide et sécurisée selon les contraintes du chantier.
Quels sont les critères techniques à considérer pour l’utilisation et la recharge de la cellule ?
La cellule fonctionne dans une plage de température de -20°C à +50°C et possède une autonomie de 40 heures. Le temps de charge est d’environ 15 heures via le chargeur fourni. Lorsque les diodes clignotent du centre vers l’extérieur, cela indique qu’il faut recharger l’accu intégré. En cas de batterie déchargée, la cellule s’arrête automatiquement.
Comment le report cabine FRP 707 facilite-t-il le contrôle à distance ?
Le report cabine se connecte à la cellule via un câble et s’installe dans la cabine de l’engin. Il permet au conducteur de visualiser les indications de la cellule à distance, même hors de son champ de vision direct. Le report est alimenté directement par la cellule, sans source d’alimentation supplémentaire.
Quelle est la norme de conformité et les précautions de sécurité associées à ce produit ?
Le produit est conforme aux normes CE EN 55011:2007 et EN 61000-6-01:2007. Il est recommandé de ne jamais regarder directement le faisceau laser, de ne pas ouvrir le boîtier, et de respecter les consignes d’utilisation pour garantir la sécurité et la fiabilité du produit.
