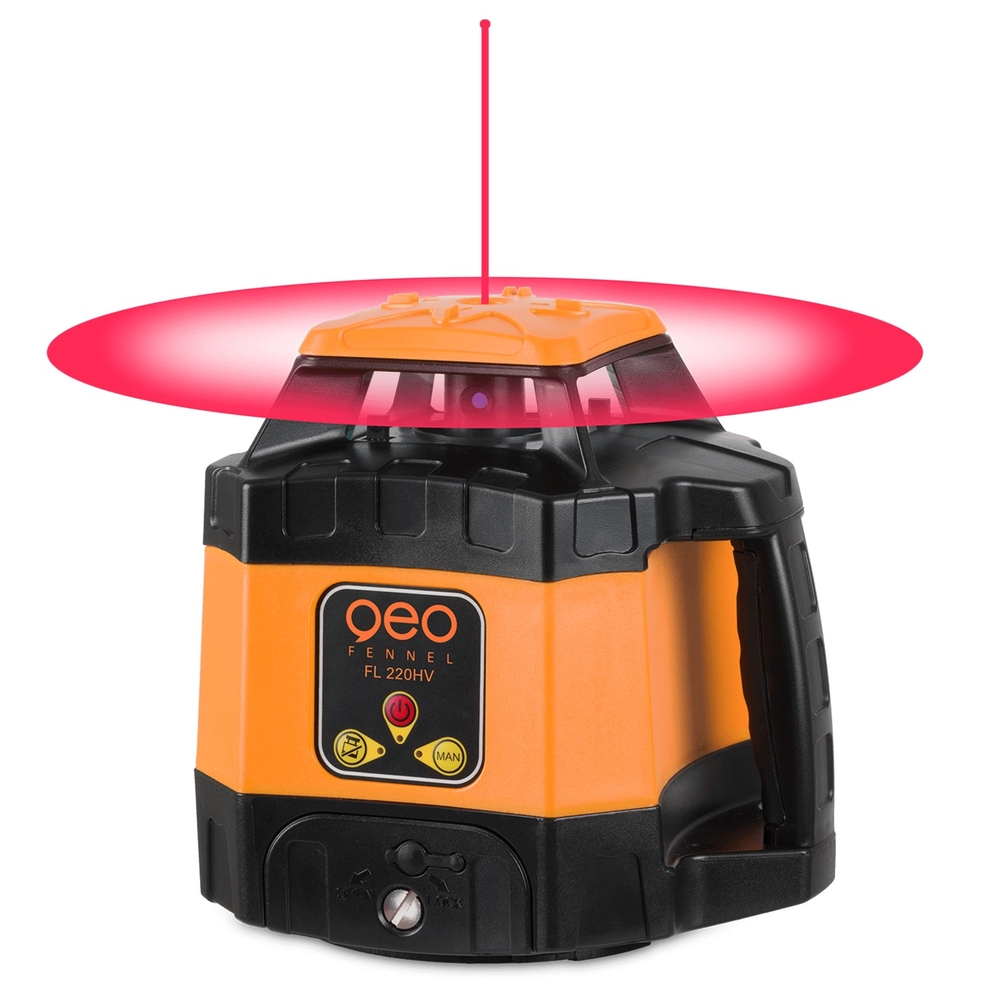

Laser rotatif FL 220HV & FR 45 - GEO FENNEL - 220000
Référence : GEO_220000
Découvrez Laser rotatif FL 220HV & FR 45 - GEO FENNEL - 220000 disponible à l'achat
Les points clés
- Utilisation intérieure et extérieure simplifiée.
- Portée de 400 m avec récepteur, 30 m sans.
- Auto-nivellement horizontal et vertical ± 5°.
- Précision de 1 mm pour 10 m en horizontal.
- Étanchéité IP 54 pour divers environnements.
1 036,80 € TTC 864,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

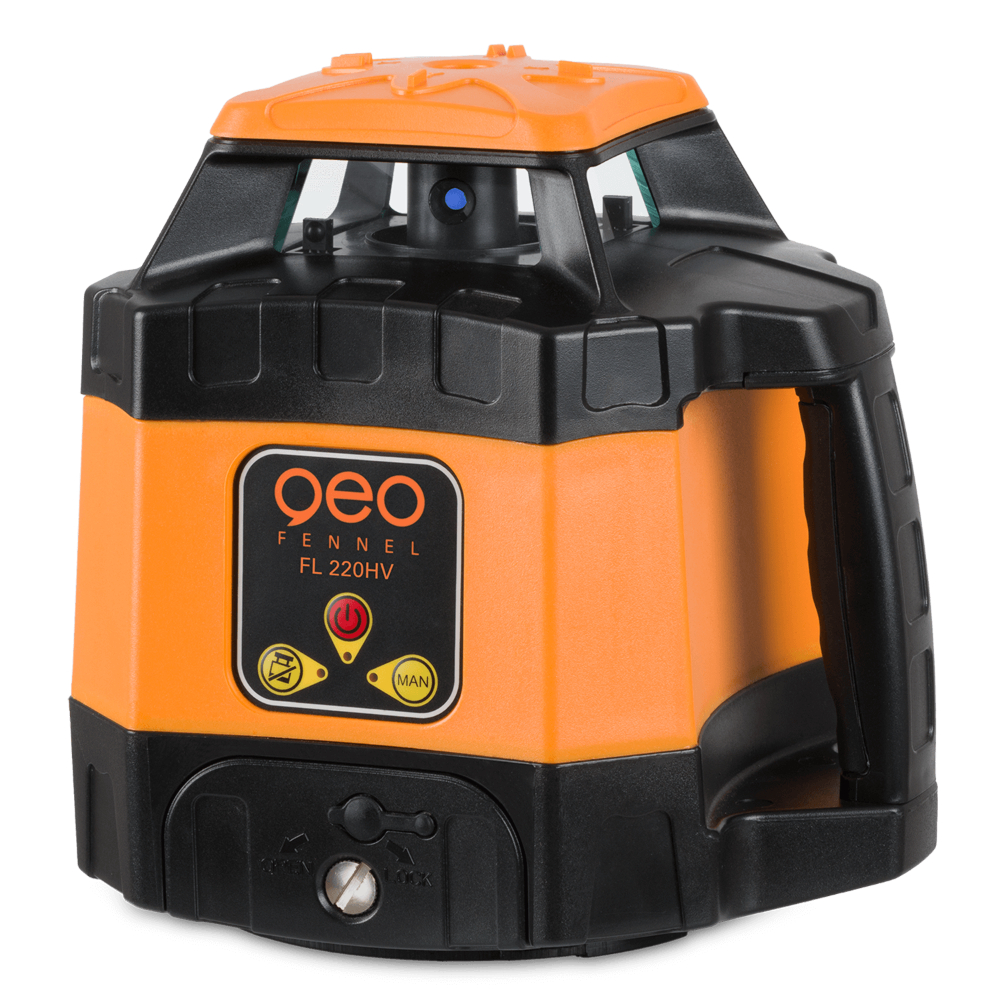

Le laser rotatif automatique FL 220HV est conçu pour des applications à la fois intérieures et extérieures. Grâce à sa facilité d'utilisation, il ne nécessite que l'appui sur trois boutons pour établir des niveaux précis.
Ce modèle offre une portée impressionnante de 400 mètres de diamètre lorsqu'il est utilisé avec le récepteur FR 45 et un diamètre de 30 mètres sans cellule. Il dispose d'un auto-nivellement horizontal et vertical avec une plage de ± 5°, garantissant une précision de 1,0 mm pour 10 m en horizontal et de 1,5 mm pour 10 m en vertical. La diode laser rouge assure une haute visibilité tandis que son étanchéité IP 54 permet une utilisation sécurisée dans divers environnements.
Idéal pour les professionnels, le FL 220HV inclut des fonctions telles que le point d’équerrage permanent à 90° et la fonction TILT, permettant de travailler efficacement même dans des conditions difficiles. Avec une autonomie de 20 heures, ce laser robuste est un outil incontournable pour vos travaux de nivellement.
Le laser rotatif automatique FL 220HV est conçu pour des applications intérieures et extérieures, offrant une utilisation simple avec seulement trois boutons pour établir des niveaux précis. Il est idéal pour les professionnels grâce à ses fonctions avancées et sa robustesse.
Description et usages :
- Utilisation pour travaux de nivellement, d’équerrage, et de mise à niveau sur chantier.
- Convient à divers environnements grâce à son étanchéité IP 54.
- Fonctionne efficacement même dans des conditions difficiles grâce à la fonction TILT.

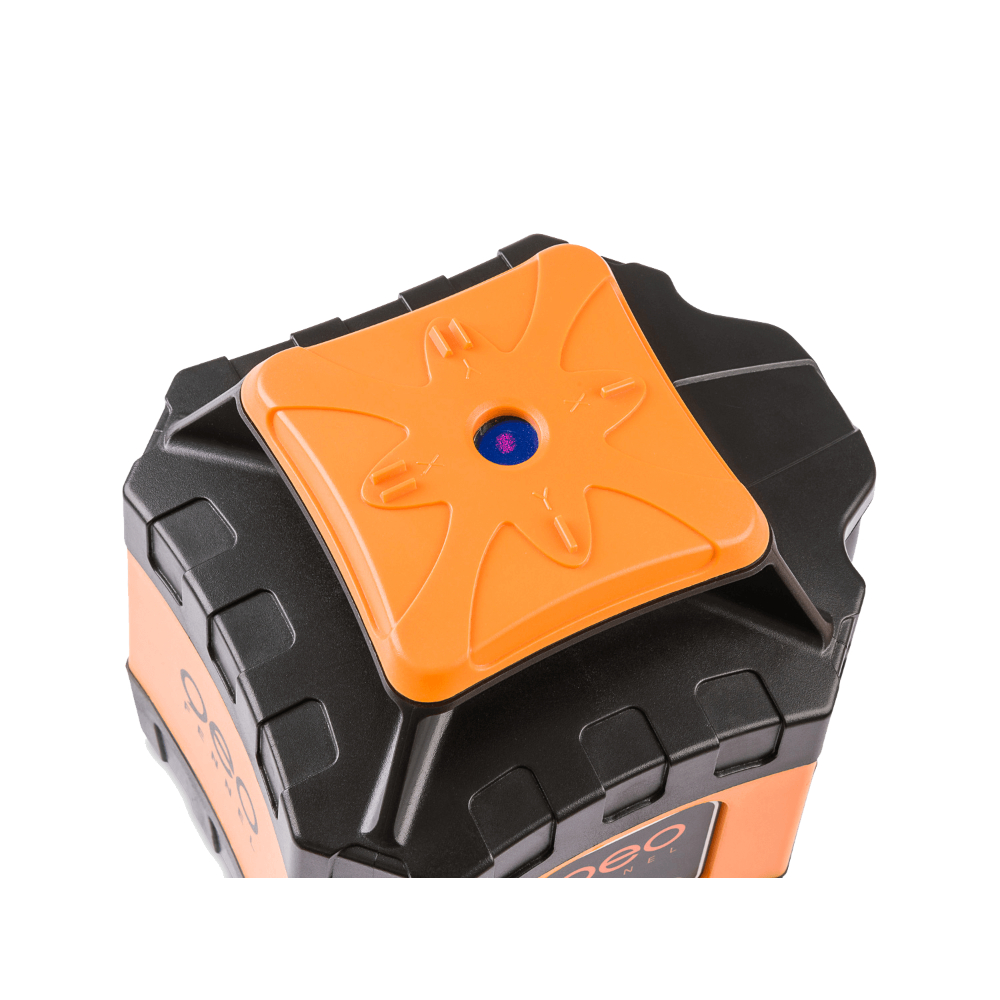

- Point d’équerrage permanent à 90° pour des alignements précis.
Fonctionnement :
- Auto-nivellement horizontal et vertical avec une plage de ± 5°.
- Arrêt automatique du laser si l’appareil n’est pas de niveau.
- Fonction manuelle disponible pour un contrôle supplémentaire.
- Vitesse de rotation de 600 tours par minute.

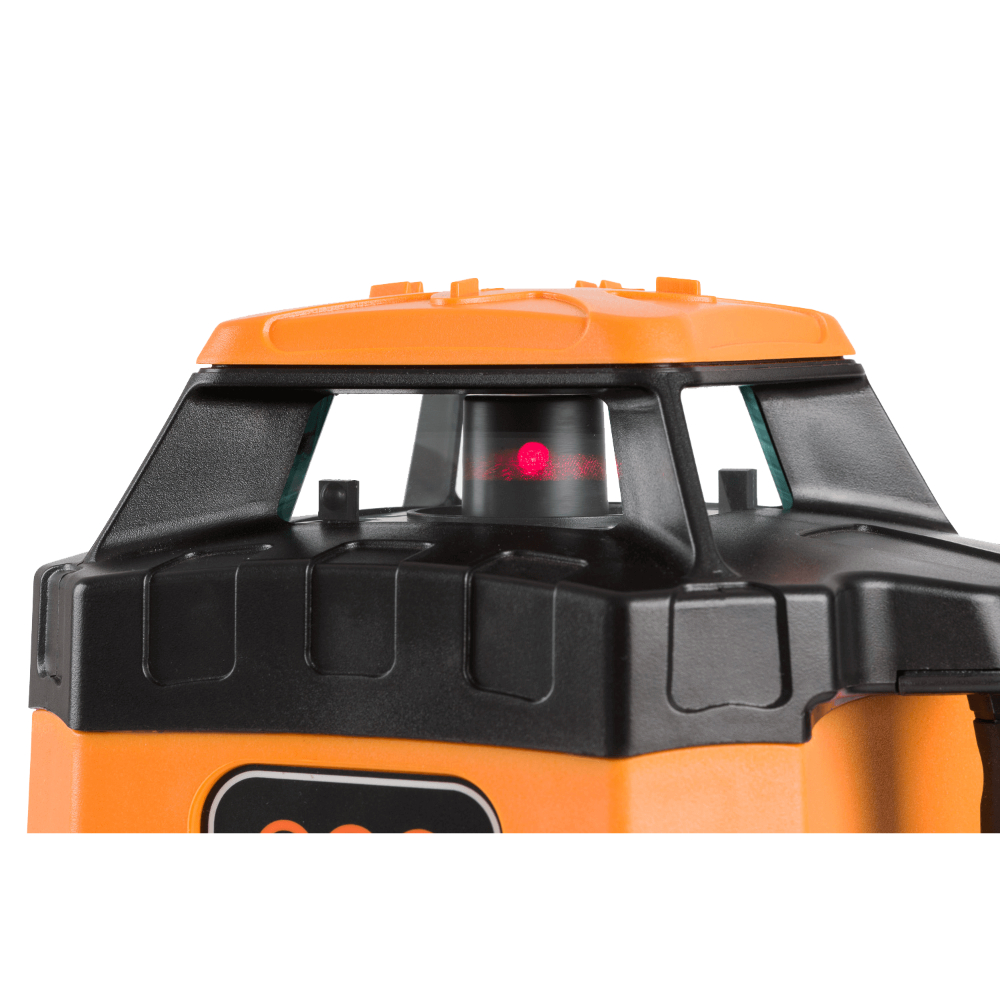

- Diode laser rouge assurant un faisceau visible.
Caractéristiques techniques :
- Classe de laser : 2.
- Précision horizontale : 1,0 mm pour 10 m.
- Précision verticale : 1,5 mm pour 10 m.
- Portée sans cellule : diamètre 30 m.
- Portée avec cellule de réception FR 45 : diamètre 400 m.
- Alimentation par accu NiMH avec une autonomie de 20 heures.
- Plage de température d’utilisation : -20°C à +50°C.
- Étanchéité : IP 54.
Dimensions et poids ne sont pas spécifiés dans le document.
Matériaux et composition : non détaillés dans le document.
Compatibilités :
- Compatible avec la cellule de réception FR 45 (fournie) avec support.
- Boîtier pour piles alcalines disponible en fourniture.
Normes et certifications : Classe de laser 2, conforme aux normes de sécurité laser.

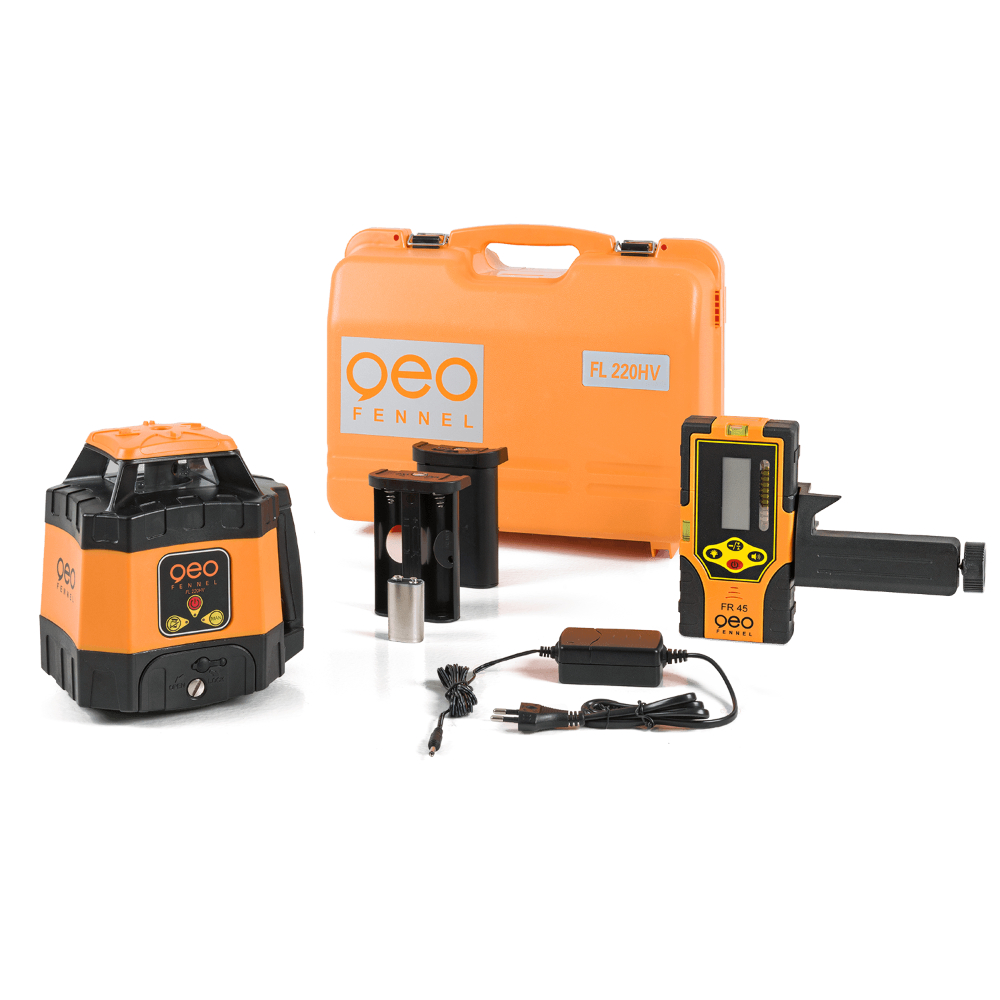

Conditionnement et accessoires fournis :
- Cellule de réception FR 45 avec support.
- Accu rechargeable NiMH.
- Chargeur.
- Boîtier pour piles alcalines.
- Coffret rigide de transport.
Avantages produit :

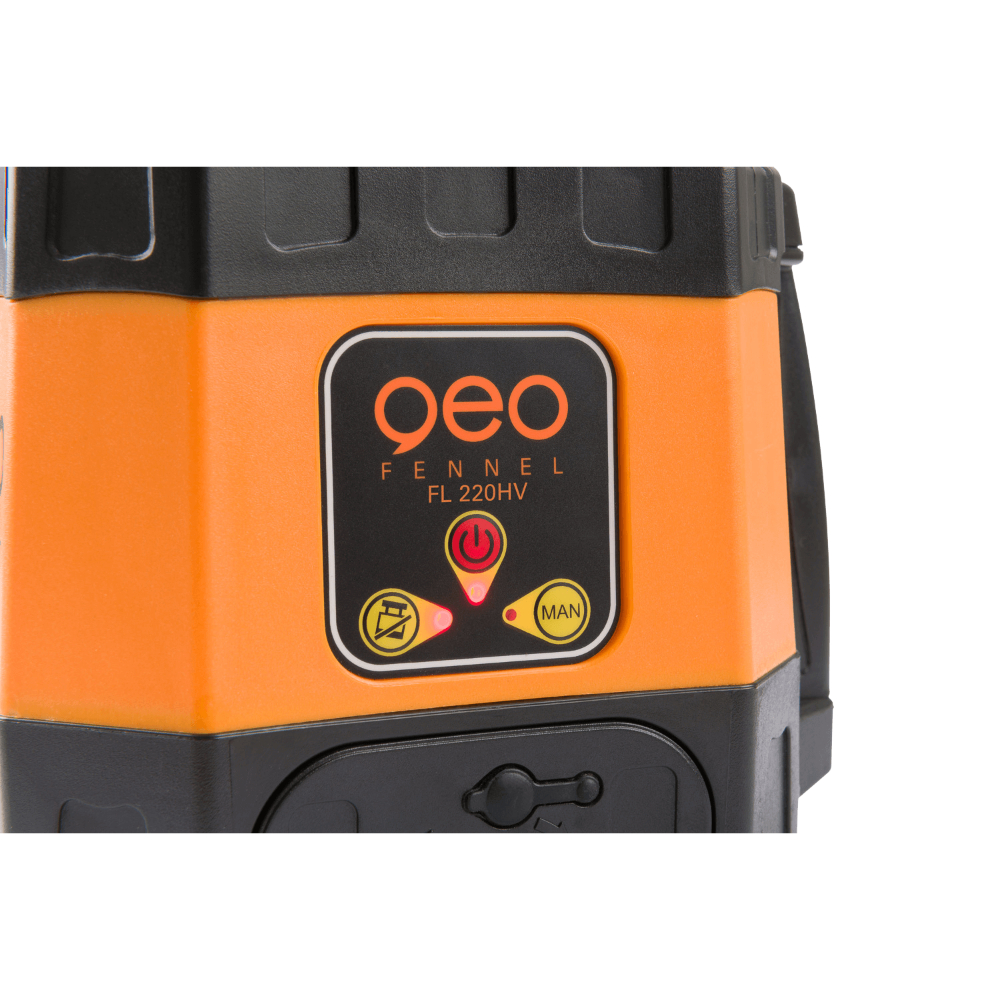

- Facilité d’utilisation avec seulement trois boutons.
- Grande portée jusqu’à 400 m avec cellule.
- Fonction TILT pour travailler sur surfaces inclinées.
- Point d’équerrage permanent à 90° pour un gain de temps.
- Autonomie longue durée de 20 heures.
- Robustesse et étanchéité adaptées aux chantiers extérieurs.
Recommandations d’utilisation :
- Utiliser dans la plage de température indiquée.
- S’assurer du bon nivellement pour éviter l’arrêt automatique du laser.
- Utiliser avec la cellule FR 45 pour maximiser la portée.
Ce laser rotatif FL 220HV est un outil fiable et performant pour les professionnels du bâtiment et du terrassement, alliant précision, robustesse et simplicité d’utilisation.
Description et usages :
- Utilisation pour travaux de nivellement, d’équerrage, et de mise à niveau sur chantier.
- Convient à divers environnements grâce à son étanchéité IP 54.
- Fonctionne efficacement même dans des conditions difficiles grâce à la fonction TILT.
- Point d’équerrage permanent à 90° pour des alignements précis.
Fonctionnement :
- Auto-nivellement horizontal et vertical avec une plage de ± 5°.
- Arrêt automatique du laser si l’appareil n’est pas de niveau.
- Fonction manuelle disponible pour un contrôle supplémentaire.
- Vitesse de rotation de 600 tours par minute.
- Diode laser rouge assurant un faisceau visible.
Caractéristiques techniques :
- Classe de laser : 2.
- Précision horizontale : 1,0 mm pour 10 m.
- Précision verticale : 1,5 mm pour 10 m.
- Portée sans cellule : diamètre 30 m.
- Portée avec cellule de réception FR 45 : diamètre 400 m.
- Alimentation par accu NiMH avec une autonomie de 20 heures.
- Plage de température d’utilisation : -20°C à +50°C.
- Étanchéité : IP 54.
Dimensions et poids ne sont pas spécifiés dans le document.
Matériaux et composition : non détaillés dans le document.
Compatibilités :
- Compatible avec la cellule de réception FR 45 (fournie) avec support.
- Boîtier pour piles alcalines disponible en fourniture.
Normes et certifications : Classe de laser 2, conforme aux normes de sécurité laser.
Conditionnement et accessoires fournis :
- Cellule de réception FR 45 avec support.
- Accu rechargeable NiMH.
- Chargeur.
- Boîtier pour piles alcalines.
- Coffret rigide de transport.
Avantages produit :
- Facilité d’utilisation avec seulement trois boutons.
- Grande portée jusqu’à 400 m avec cellule.
- Fonction TILT pour travailler sur surfaces inclinées.
- Point d’équerrage permanent à 90° pour un gain de temps.
- Autonomie longue durée de 20 heures.
- Robustesse et étanchéité adaptées aux chantiers extérieurs.
Recommandations d’utilisation :
- Utiliser dans la plage de température indiquée.
- S’assurer du bon nivellement pour éviter l’arrêt automatique du laser.
- Utiliser avec la cellule FR 45 pour maximiser la portée.
Ce laser rotatif FL 220HV est un outil fiable et performant pour les professionnels du bâtiment et du terrassement, alliant précision, robustesse et simplicité d’utilisation.
- Lasers à diodes : rouge
- Auto-nivellement: horizontal / vertical
- Faisceau laser visible: rouge
- Plage d’auto-nivellement: ± 5°
- Précision horizontale: 1,0 mm / 10 m
- Précision vertical: 1,5 mm / 10 m
- Portée sans cellule: Ø 30 m
- Portée evec FR 45: Ø 400 m
- Portée avec FR 77-MM: non spécifié
- Inclinaison: Non
- Classe de laser: 2
- Vitesse de rotation trs/min: 600
- Autonomie: 20 h
- Alimentation: NiMH
- Étanchéité: IP 54
- Fonction manuelle: oui
- Point d'equerrage permanent à 90°: oui
- Plage de température: -20° - +50°C
- Fonction TILT: oui

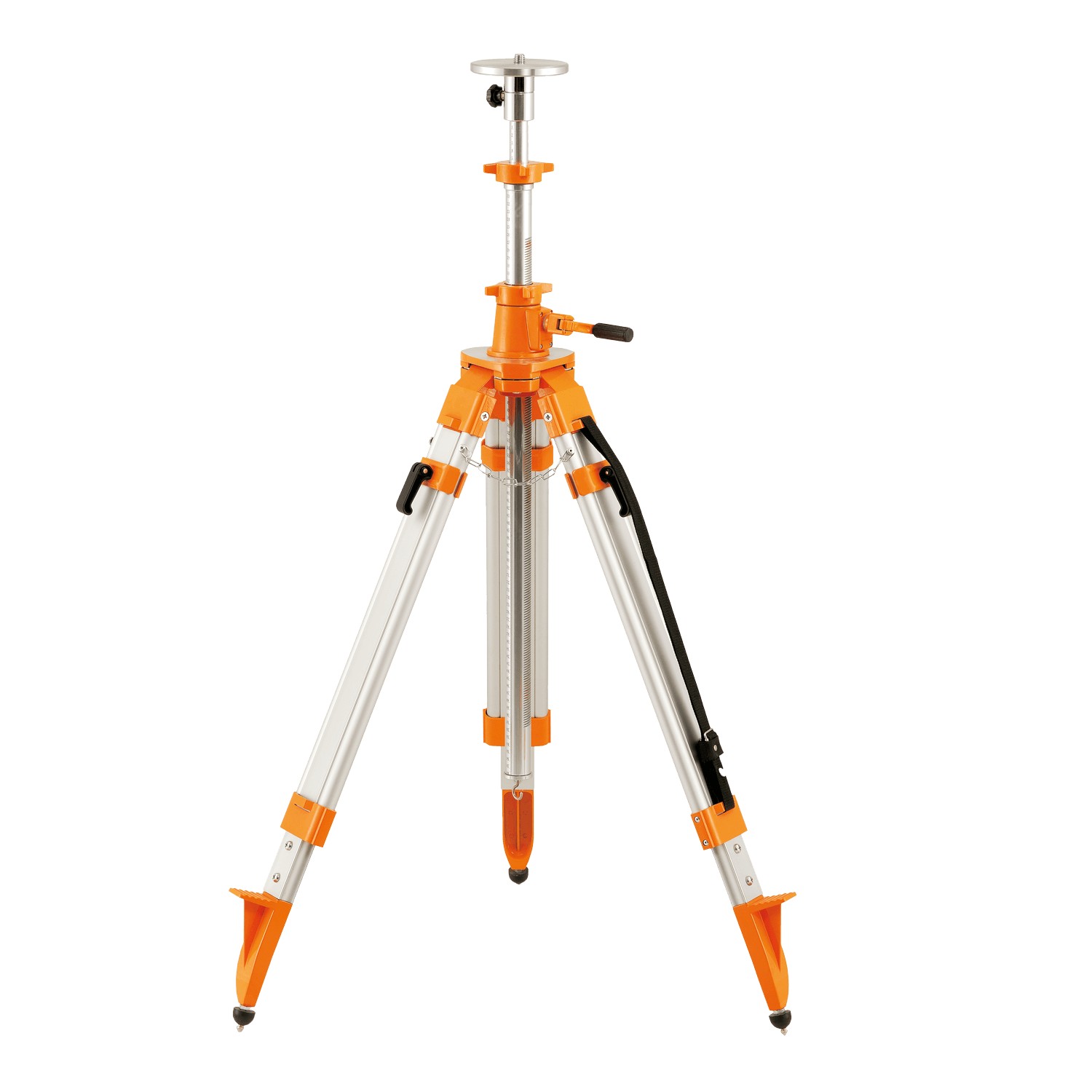

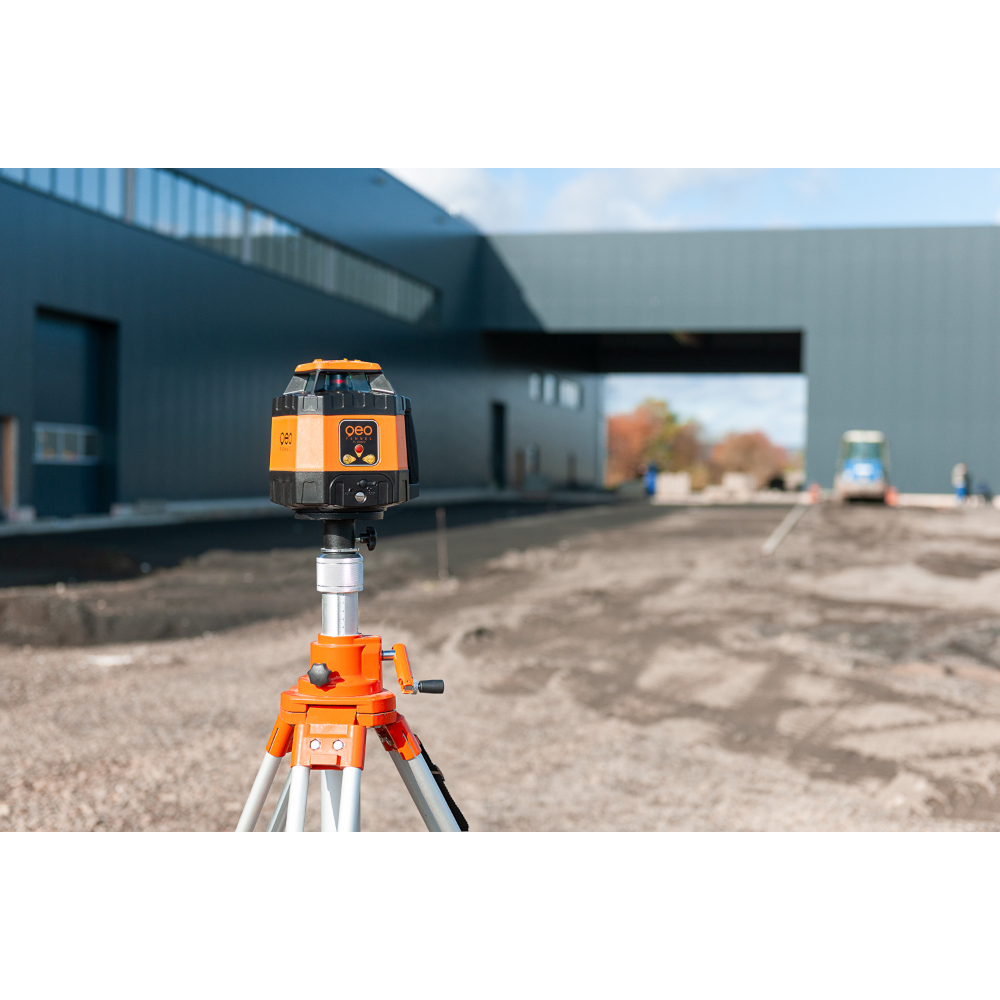

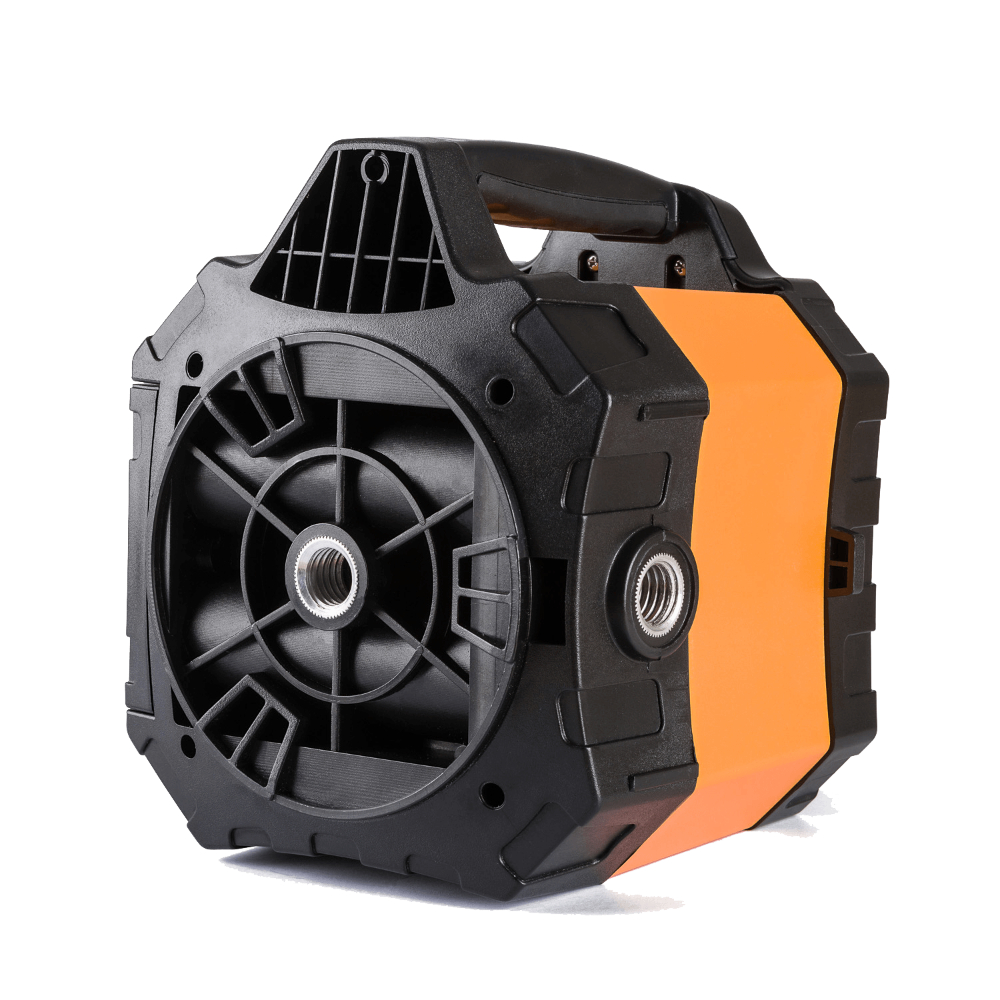

Le laser rotatif FL 220HV s’utilise en position horizontale ou verticale, posé sur une surface plane ou monté sur un trépied. Après mise sous tension, l’appareil démarre automatiquement une phase d’auto-nivellement, signalée par un clignotement du point laser. Une fois nivelé, la tête de rotation tourne à 600 tours par minute. Si le laser est placé hors de sa plage d’auto-nivellement de ± 5°, il s’arrête automatiquement et émet un signal sonore ; il faut alors repositionner l’appareil sur une surface plus horizontale.
La fonction TILT s’active automatiquement après l’auto-nivellement. Si l’appareil est déplacé hors de sa position nivelée, la rotation s’arrête et le témoin TILT clignote. L’utilisateur peut relancer la rotation en désactivant temporairement la fonction TILT par une pression sur la touche dédiée, ou la réactiver pour un fonctionnement avec alarme TILT.
Le mode manuel permet, après auto-nivellement, de désactiver la fonction TILT pour utiliser le laser en position inclinée (par exemple avec un adaptateur d’inclinaison), sans déclencher d’alarme. Ce mode facilite aussi l’orientation rapide et précise du laser en position verticale.
Le laser est destiné à établir des niveaux précis dans des contextes intérieurs et extérieurs, notamment pour des travaux de nivellement, d’équerrage à 90°, et de mise à niveau sur chantier. Il peut être utilisé avec la cellule de réception FR 45 qui détecte le faisceau laser sur une portée allant jusqu’à 400 mètres de diamètre, facilitant ainsi les opérations à grande distance. Le laser offre une portée de 30 mètres sans récepteur.
En cas de fonctionnement non conforme, notamment si le laser est hors de sa plage d’auto-nivellement, il s’arrête automatiquement pour éviter une mesure erronée. L’utilisateur doit alors repositionner l’appareil.
Le résultat attendu est un niveau précis horizontal et vertical, avec un point d’équerrage permanent à 90°, et une précision de l’ordre de 1,0 mm pour 10 m en horizontal et 1,5 mm pour 10 m en vertical. La fonction TILT permet de travailler sur des surfaces inclinées tout en maintenant la qualité des mesures.
Le récepteur FR 45 s’utilise en le déplaçant lentement verticalement pour capter le faisceau laser. Il émet des signaux sonores indiquant la position relative au faisceau : un bip continu signifie que le niveau est atteint. Le récepteur peut être fixé sur une règle de nivellement grâce à une pince fournie.
L’ensemble est utilisable dans une plage de température de -20°C à +50°C, avec une protection contre la poussière et l’eau conforme à l’indice IP54, permettant une utilisation dans divers environnements de chantier. L’alimentation se fait par accu rechargeable NiMH ou piles alcalines, avec une autonomie d’environ 20 heures.
En résumé, l’utilisateur allume le laser, attend l’auto-nivellement, utilise les fonctions TILT ou manuel selon le besoin, positionne le laser sur une surface stable ou un trépied, et peut utiliser le récepteur FR 45 pour les mesures à distance. En cas d’alerte de non-nivellement, il repositionne l’appareil pour garantir la précision des mesures.
La fonction TILT s’active automatiquement après l’auto-nivellement. Si l’appareil est déplacé hors de sa position nivelée, la rotation s’arrête et le témoin TILT clignote. L’utilisateur peut relancer la rotation en désactivant temporairement la fonction TILT par une pression sur la touche dédiée, ou la réactiver pour un fonctionnement avec alarme TILT.
Le mode manuel permet, après auto-nivellement, de désactiver la fonction TILT pour utiliser le laser en position inclinée (par exemple avec un adaptateur d’inclinaison), sans déclencher d’alarme. Ce mode facilite aussi l’orientation rapide et précise du laser en position verticale.
Le laser est destiné à établir des niveaux précis dans des contextes intérieurs et extérieurs, notamment pour des travaux de nivellement, d’équerrage à 90°, et de mise à niveau sur chantier. Il peut être utilisé avec la cellule de réception FR 45 qui détecte le faisceau laser sur une portée allant jusqu’à 400 mètres de diamètre, facilitant ainsi les opérations à grande distance. Le laser offre une portée de 30 mètres sans récepteur.
En cas de fonctionnement non conforme, notamment si le laser est hors de sa plage d’auto-nivellement, il s’arrête automatiquement pour éviter une mesure erronée. L’utilisateur doit alors repositionner l’appareil.
Le résultat attendu est un niveau précis horizontal et vertical, avec un point d’équerrage permanent à 90°, et une précision de l’ordre de 1,0 mm pour 10 m en horizontal et 1,5 mm pour 10 m en vertical. La fonction TILT permet de travailler sur des surfaces inclinées tout en maintenant la qualité des mesures.
Le récepteur FR 45 s’utilise en le déplaçant lentement verticalement pour capter le faisceau laser. Il émet des signaux sonores indiquant la position relative au faisceau : un bip continu signifie que le niveau est atteint. Le récepteur peut être fixé sur une règle de nivellement grâce à une pince fournie.
L’ensemble est utilisable dans une plage de température de -20°C à +50°C, avec une protection contre la poussière et l’eau conforme à l’indice IP54, permettant une utilisation dans divers environnements de chantier. L’alimentation se fait par accu rechargeable NiMH ou piles alcalines, avec une autonomie d’environ 20 heures.
En résumé, l’utilisateur allume le laser, attend l’auto-nivellement, utilise les fonctions TILT ou manuel selon le besoin, positionne le laser sur une surface stable ou un trépied, et peut utiliser le récepteur FR 45 pour les mesures à distance. En cas d’alerte de non-nivellement, il repositionne l’appareil pour garantir la précision des mesures.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques principales du laser rotatif FL 220HV ?
Le FL 220HV offre un auto-nivellement horizontal et vertical avec une plage de ± 5°, une précision de 1,0 mm pour 10 m en horizontal et 1,5 mm pour 10 m en vertical. Il dispose d’un point d’équerrage permanent à 90°, d’une fonction TILT et d’une fonction manuelle. Sa portée atteint 400 m de diamètre avec la cellule de réception FR 45 et 30 m sans celle-ci.
Comment fonctionne la fonction TILT et quand est-elle utile ?
La fonction TILT s’active automatiquement après l’auto-nivellement. Si l’appareil est déplacé hors de sa position nivelée, la rotation s’arrête et un témoin clignote. Vous pouvez désactiver temporairement cette fonction pour continuer à travailler en position inclinée sans déclencher d’alarme, ce qui est utile sur des surfaces non planes.
Quelle est la différence entre les modes automatique et manuel sur ce laser ?
Après l’auto-nivellement, le mode manuel permet de désactiver la fonction TILT pour utiliser le laser en position inclinée, par exemple avec un adaptateur d’inclinaison, sans alarme. Ce mode facilite également l’orientation rapide en position verticale.
Quelle autonomie et quelles options d’alimentation propose ce laser ?
Le FL 220HV fonctionne avec un accu rechargeable NiMH offrant une autonomie d’environ 20 heures. Il est également compatible avec un boîtier pour piles alcalines, ce qui offre une flexibilité d’alimentation sur chantier.
Comment le récepteur FR 45 améliore-t-il l’utilisation du laser sur chantier ?
Le récepteur FR 45 permet de capter le faisceau laser sur une portée jusqu’à 400 m de diamètre. Il dispose de plusieurs niveaux de précision (gros, normal, fin) et émet des signaux sonores pour indiquer la position relative au faisceau, facilitant ainsi la détection du niveau même à grande distance ou en extérieur.
