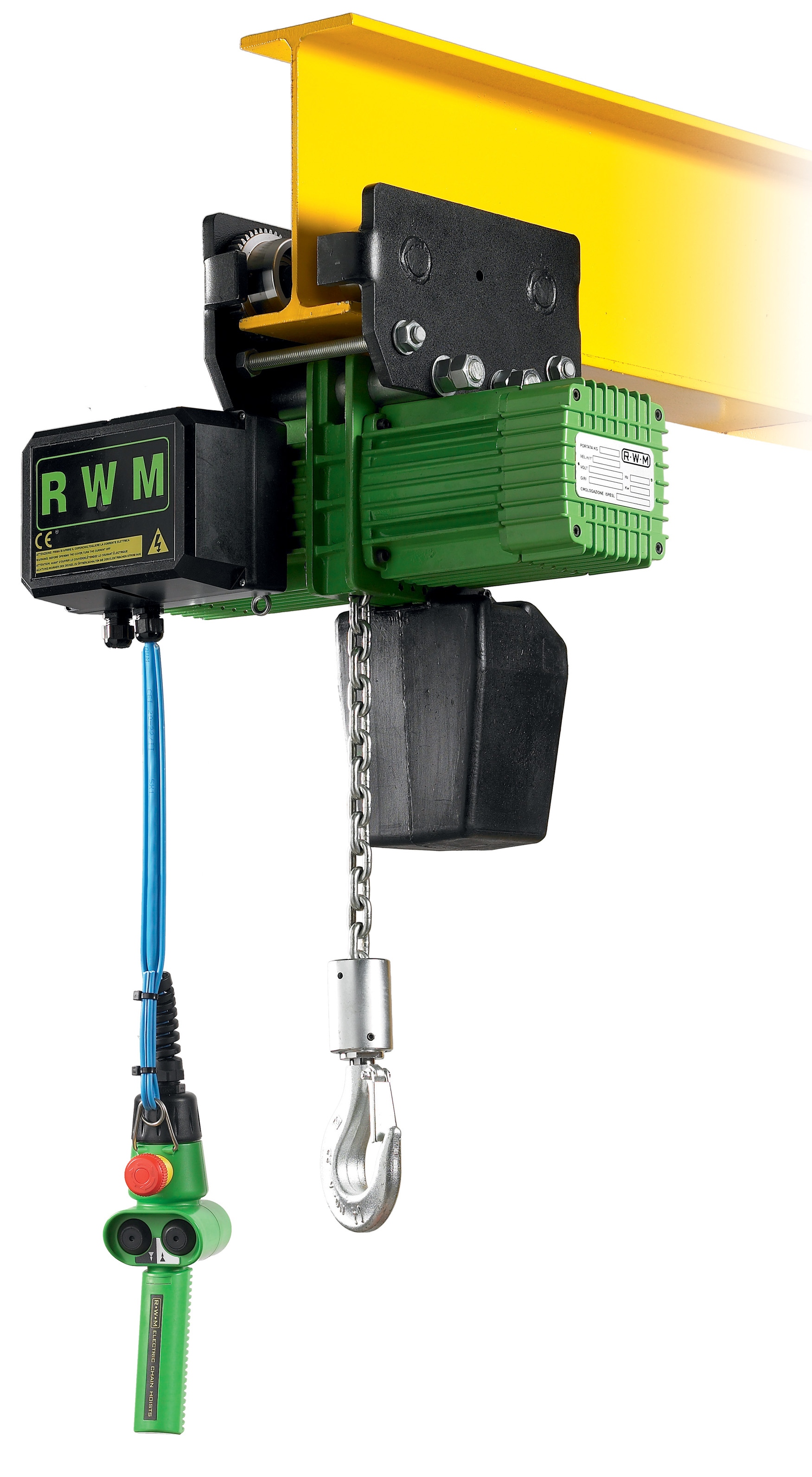

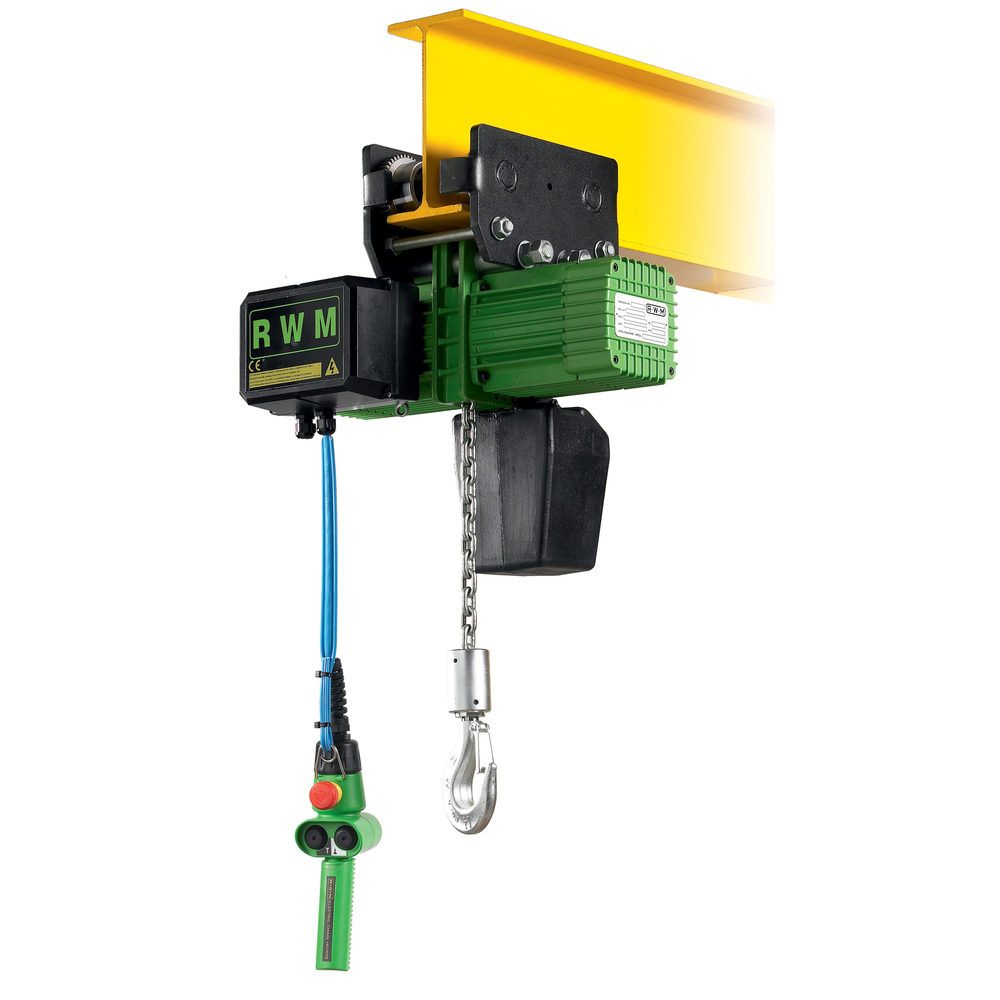

Palan électrique chaîne libre 1500 kg 1 brin vitesse 8 m/mn levée 3 m RWM - 6053E8CS

Palan électrique chaîne libre 1500 kg 1 brin vitesse 8 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT LIBRE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 11
CMU (kg): 1500

Palan électrique à chaîne libre d’une capacité maximale d’utilisation (CMU) de 1500 kg avec un seul brin. La vitesse de levée est de 8 mètres par minute et la hauteur de levée standard est de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse.

Le palan fonctionne en triphasé 230/400 V, 50 Hz, avec une commande très basse tension (TBT) 24 V équipée d’un arrêt d’urgence pour une sécurité optimale. Il est conforme à la classe FEM 2M et bénéficie d’une protection IP55, sauf en cas d’usage d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.

La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion, garantissant une longue durée de vie et une résistance accrue. Le palan est équipé d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.

Un limiteur de charge fait office de fin de course haut et bas, assurant la sécurité lors des opérations de levage. Le moteur électrique fonctionne en intermittence avec une charge de travail recommandée de 40 % pour ce modèle à une vitesse unique de 30+10.

Caractéristiques techniques principales :
- Diamètre de la chaîne : 11 mm
- Capacité maximale d’utilisation (CMU) : 1500 kg
- Vitesse de levée : 8 m/min
- Alimentation : 230/400 V triphasé, 50 Hz
- Commande : TBT 24 V avec arrêt d’urgence
- Protection : IP55 (sauf moteur ventilé pour hauteurs >10 m)
- Corps en aluminium
- Limiteur de charge intégré fin de course haut et bas
- Classe FEM 2M

Dimensions principales (d’après tableau général, page 2) :
- Longueur (A) pour type CS (chariot libre) : environ 550 mm
- Largeur (C) : environ 595 mm
- Poids indicatif : environ 87 à 102 kg selon type de chariot et configuration

Avantages produit :
- Construction robuste en aluminium pour un poids réduit
- Chaîne traitée anti-corrosion pour une durabilité accrue
- Guide chaîne intégré pour un fonctionnement précis et fiable
- Limiteur de charge intégré pour la sécurité
- Commande basse tension avec arrêt d’urgence pour la sécurité opérateur
- Adapté pour levée jusqu’à 3 mètres avec possibilité d’extension

Applications et usages :
Ce palan est destiné aux opérations de levage industriel avec charges jusqu’à 1500 kg. Il est adapté pour une utilisation en atelier, en entrepôt ou sur chantier, notamment pour la manutention de charges lourdes avec besoin de précision et de sécurité.

Conditions d’utilisation et recommandations :
- Utilisation en intérieur ou en extérieur avec protection adaptée
- Ne pas dépasser la capacité maximale d’utilisation
- Respecter les cycles d’intermittence moteur pour garantir la longévité
- Pour levées supérieures à 10 mètres, utiliser un moteur ventilé avec précautions

Garantie de 3 ans offerte par le fabricant.

Le palan peut être suspendu par chariot libre (type CS), crochet ou autres types de suspentes selon configuration souhaitée, avec compatibilité de différents accessoires et chariots électriques ou manuels selon besoins.

Cette synthèse repose exclusivement sur les informations techniques et descriptives fournies dans la fiche produit LEVAC, référencée 6053, pages 1 et 2.
