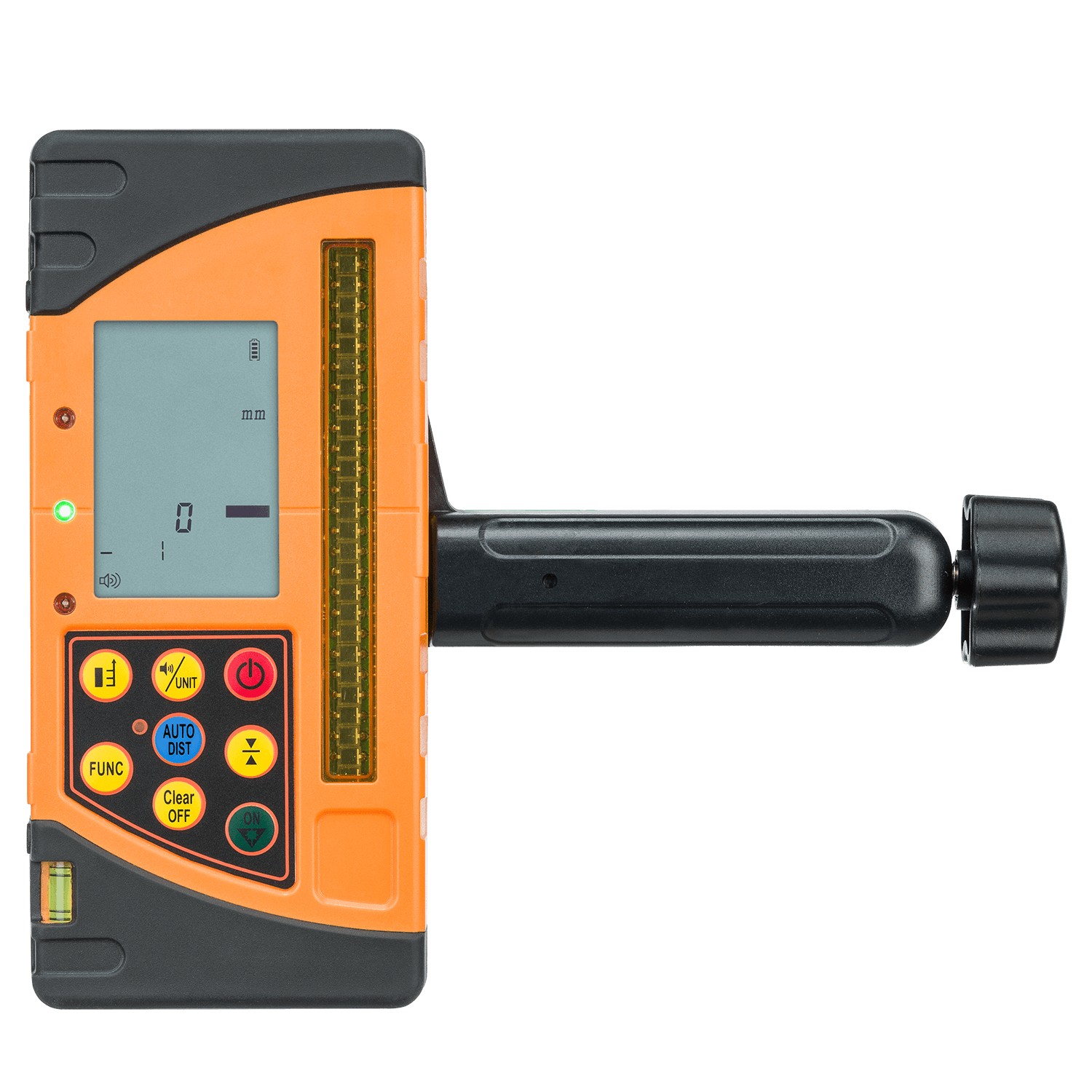

969,00 € Cellule guidage d'engin FMR 700 (magnétique ou à collier) - GEO FENNEL - 267010
Voir le produit
2 154,00 €
1 795,00 € Laser rotatif FL 275HV-Tracking & FR 80-MM TRACKING - GEO FENNEL - 242701
Référence : GEO_242701
Découvrez Laser rotatif FL 275HV-Tracking & FR 80-MM TRACKING - GEO FENNEL - 242701 disponible à l'achat
Les points clés
- Mécanisme d’entraînement innovant pour précision accrue.
- Fonction TRACKING pour alignement automatique.
- Portée jusqu'à 400 m avec cellule incluse.
- Précision de ±0,5 mm sur 10 m.
- Autonomie de 50 heures avec batterie Li-ion.
1 792,80 € TTC 1 494,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

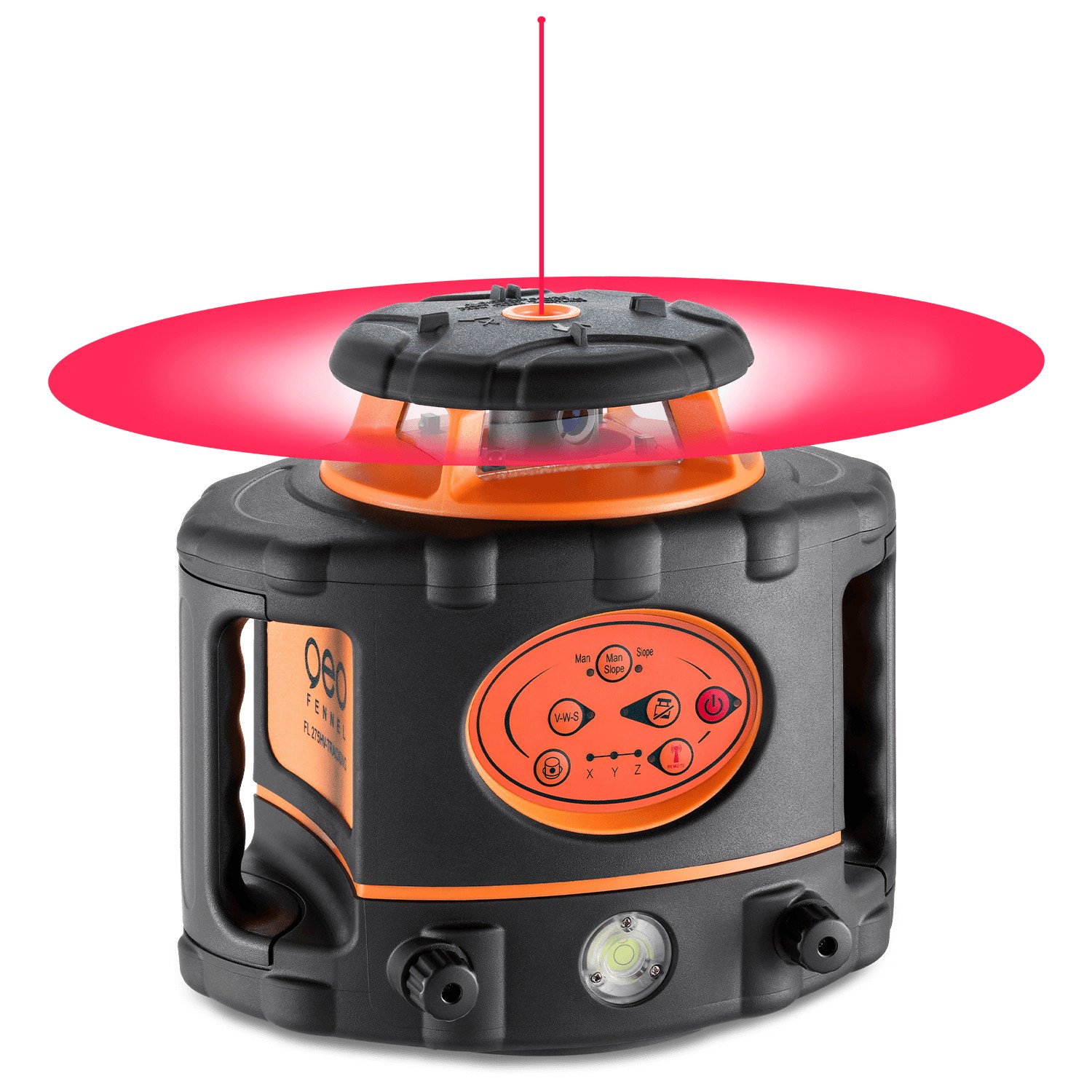

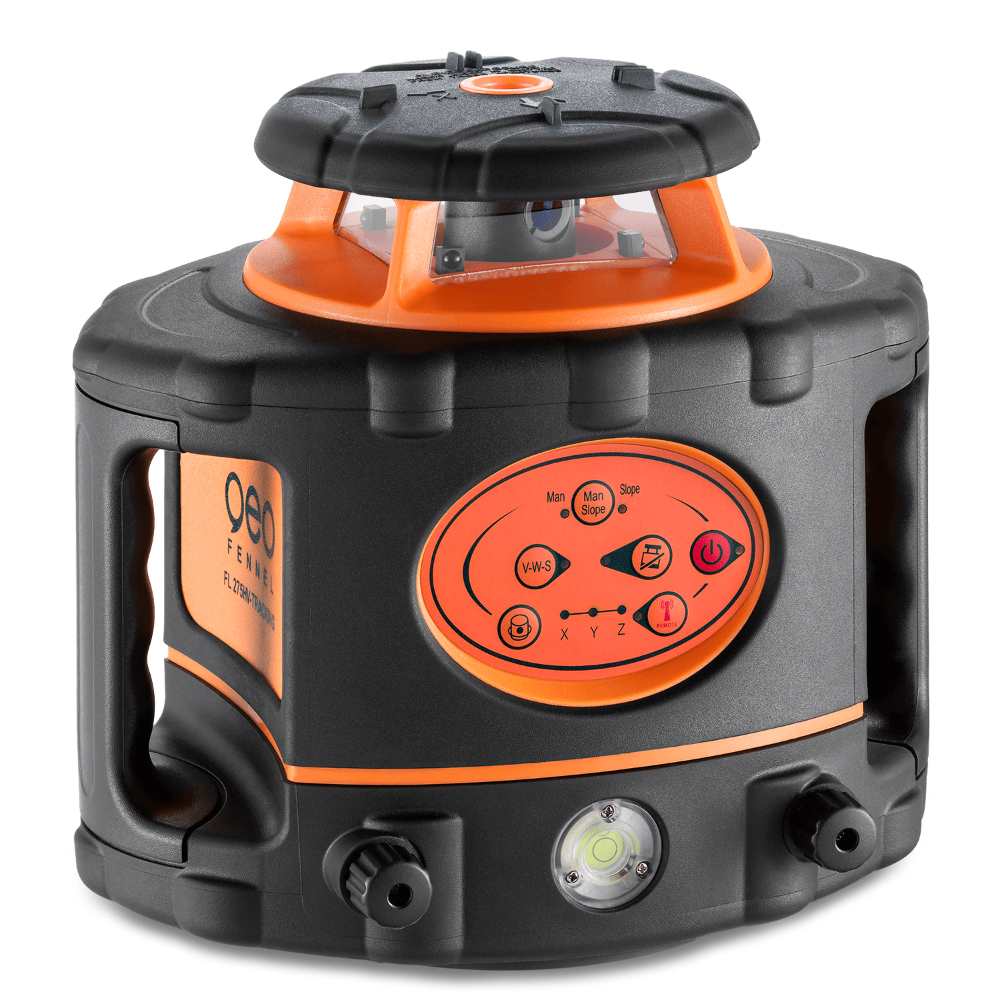

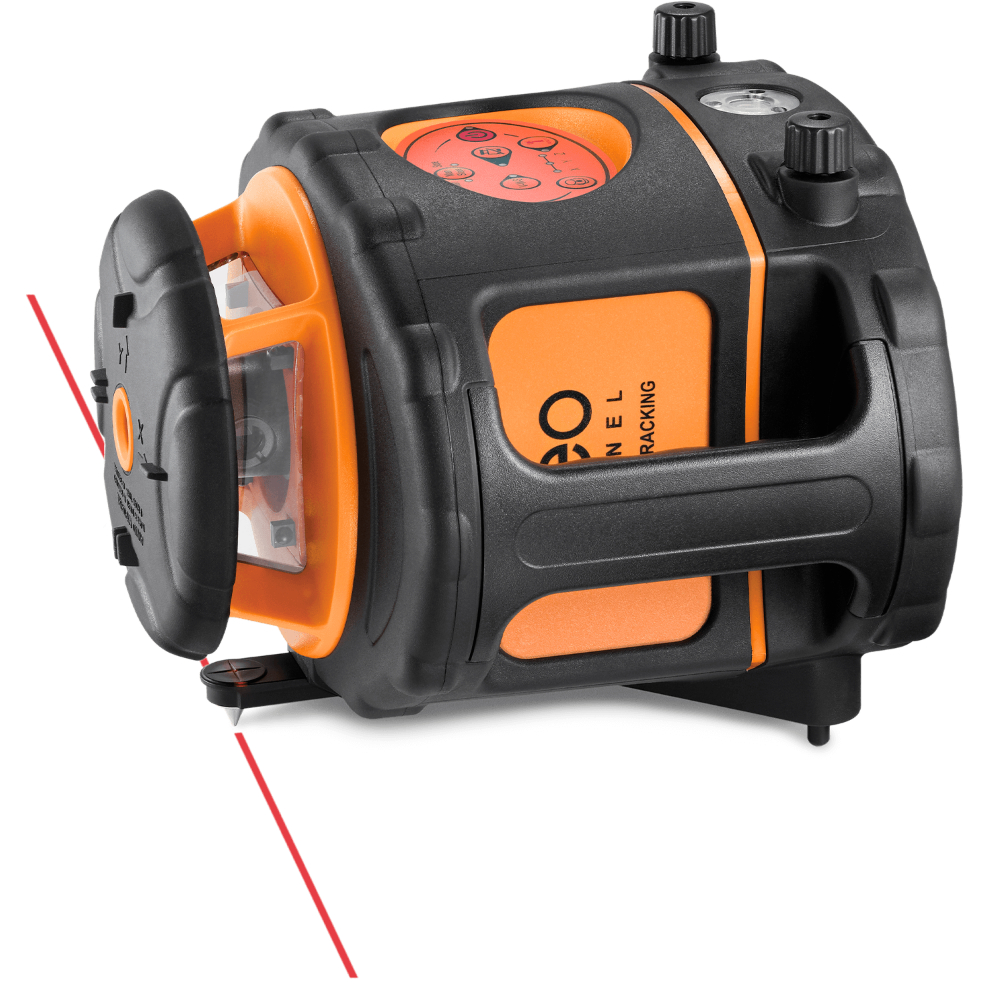

Découvrez le laser rotatif FL 275HV-Tracking, une solution de précision pour vos chantiers.
Ce modèle de nouvelle génération intègre un mécanisme d’entraînement innovant et un module de mise à niveau, assurant robustesse, précision et stabilité thermique. Avec un fonctionnement convivial, les fonctions sont accessibles à l'endroit de leur utilisation : réglez facilement le laser et la télécommande pour des opérations optimales.
Il dispose d'une fonction TRACKING pour un alignement automatique des axes horizontal et vertical, avec une portée de 110 m en mode TRACKING et une portée de 400 m avec la cellule FR 77-MM. Profitez d'une précision de ±0,5 mm sur 10 m et d'une étanchéité IP 66, rendant cet appareil adapté à tous les environnements. Sa technologie Li-ion assure une autonomie de 50 heures, et l’appareil fonctionne efficacement entre -20° et +50°C.
Pour un usage pratique, la télécommande robuste a une portée de 100 m, et l'appareil inclut des fonctions telles que TILT, VWS et un point d'équerrage permanent à 90°. Ce laser est l'outil idéal pour garantir des mesures précises sur vos travaux de construction.
Découvrez le laser rotatif FL 275HV-Tracking, un équipement de nouvelle génération conçu pour offrir précision, robustesse et facilité d'utilisation sur les chantiers. Ce laser tout-terrain intègre un mécanisme d’entraînement innovant et un module de mise à niveau automatique des axes horizontal et vertical grâce à la fonction TRACKING, permettant un alignement automatique précis sur le point 0 de la cellule. Cette fonction TRACKING couvre une portée de 110 mètres, tandis qu’avec la cellule FR 77-MM, la portée peut atteindre jusqu’à 400 mètres de diamètre.
Le FL 275HV-Tracking offre une haute précision avec une tolérance de ±0,5 mm sur 10 mètres en horizontal et ±1,0 mm sur 10 mètres en vertical. Il est équipé d’une diode laser rouge de classe 2, avec une vitesse de rotation réglable entre 300 et 800 tours par minute. Le laser dispose également de fonctions avancées telles que le scan amélioré sur 4 niveaux avec des incréments jusqu’à 180°, un point d’équerrage permanent à 90°, la fonction TILT automatique, la fonction VWS pour compenser vent et vibrations, ainsi qu’une fonction de désactivation de la commande pour éviter les interférences avec d’autres télécommandes.
L’auto-nivellement couvre une plage de ±5° sur les axes X et Y, avec une inclinaison manuelle possible sur ces axes, et l’axe opposé est automatiquement nivelé. La portée de la télécommande infrarouge est de 100 mètres, offrant un contrôle pratique à distance. L’appareil est alimenté par une batterie Li-ion offrant une autonomie de 50 heures, et il est conçu pour fonctionner dans une plage de températures allant de -20°C à +50°C. Son indice de protection IP66 garantit une étanchéité élevée, adaptée à tous types d’environnements difficiles.

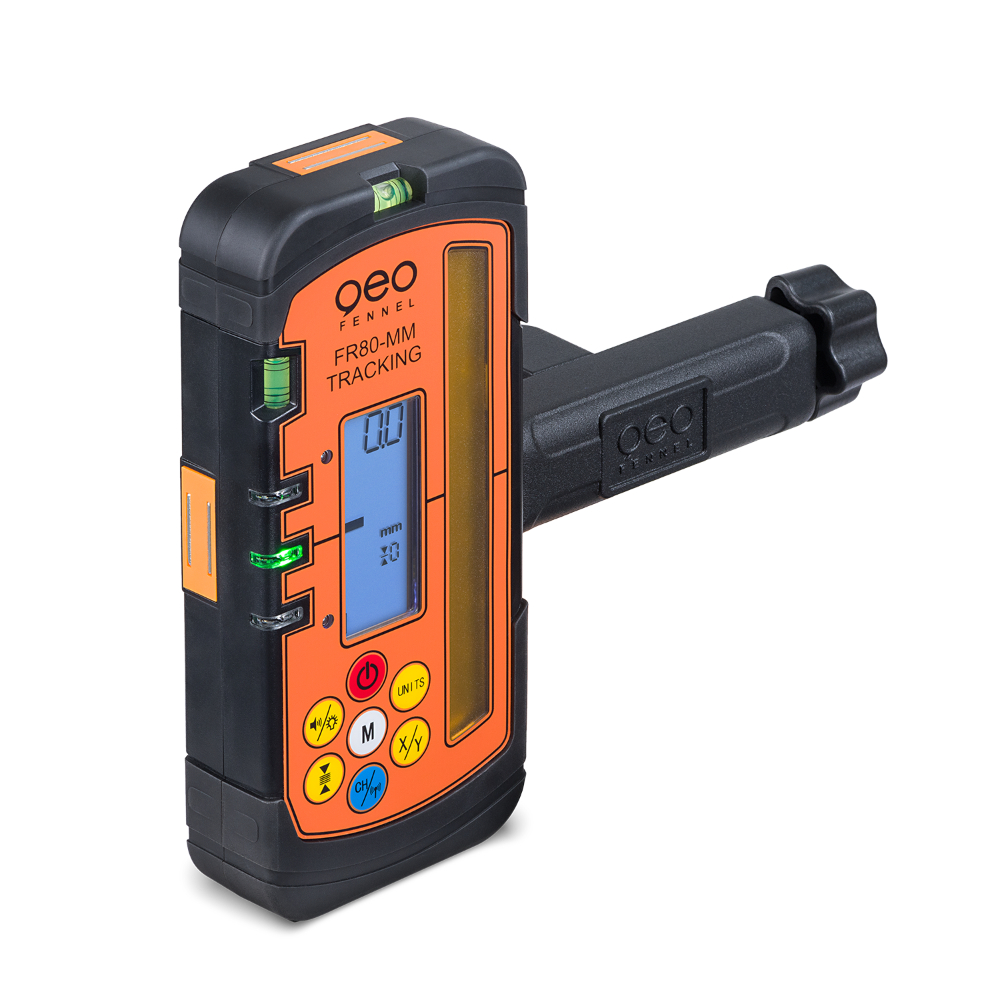

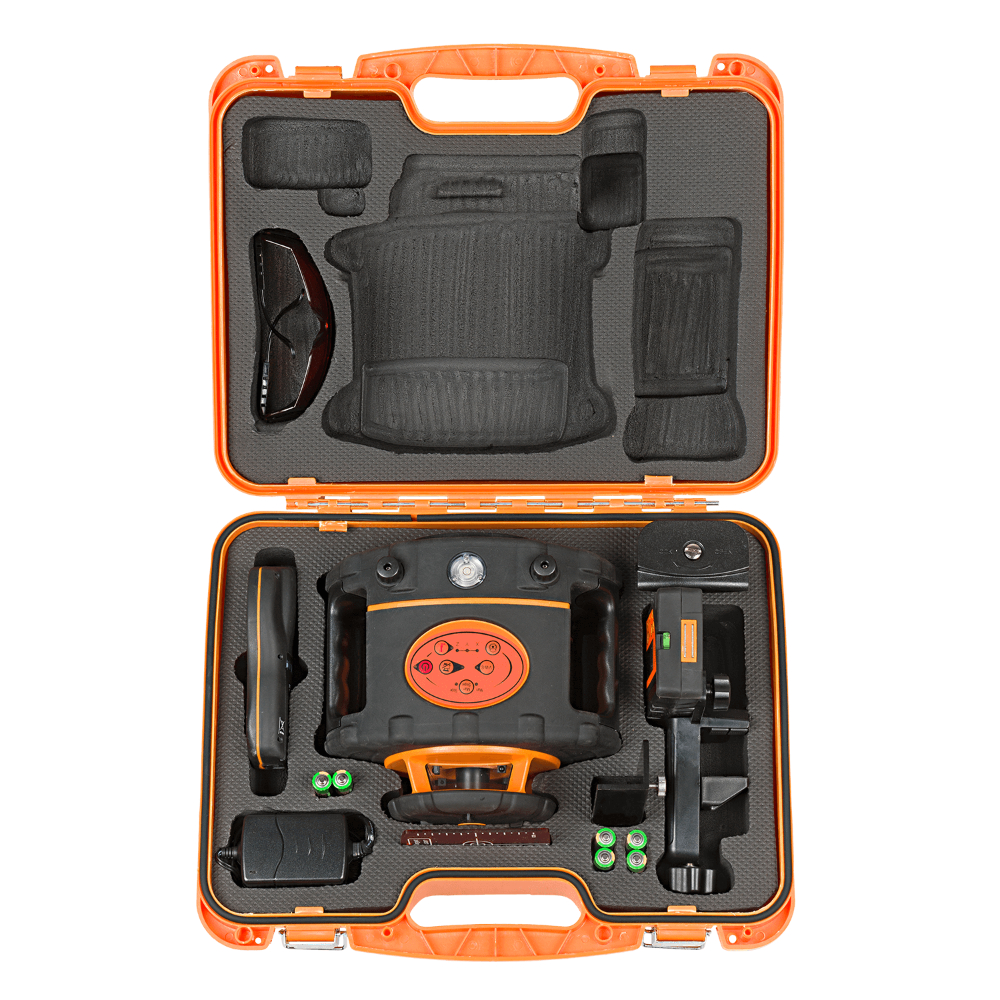

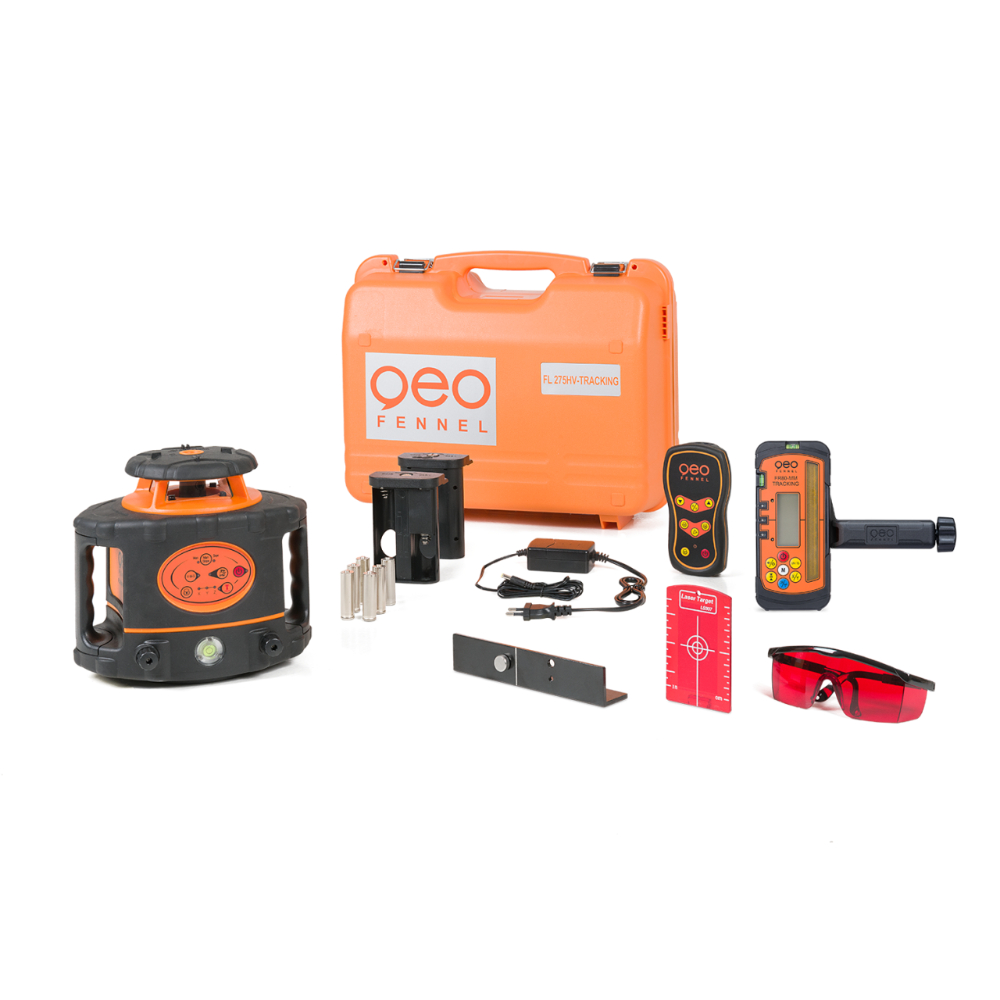

Le laser est livré avec plusieurs accessoires pour un usage complet et pratique : cellule FR 80-MM TRACKING avec support, télécommande, batterie Li-ion, chargeur, bloc de piles de secours, lunettes laser, cible magnétique, support de sol intégré avec marque de centrage pour un positionnement précis, et coffret rigide pour le transport et le stockage.
En résumé, le FL 275HV-Tracking est un outil professionnel fiable et performant, idéal pour les travaux de construction nécessitant des mesures précises, une grande portée et une robustesse à toute épreuve. Il combine des technologies avancées pour faciliter l’alignement, la mise à niveau et la stabilité, tout en offrant une excellente autonomie et une protection adaptée aux conditions extérieures.
Le FL 275HV-Tracking offre une haute précision avec une tolérance de ±0,5 mm sur 10 mètres en horizontal et ±1,0 mm sur 10 mètres en vertical. Il est équipé d’une diode laser rouge de classe 2, avec une vitesse de rotation réglable entre 300 et 800 tours par minute. Le laser dispose également de fonctions avancées telles que le scan amélioré sur 4 niveaux avec des incréments jusqu’à 180°, un point d’équerrage permanent à 90°, la fonction TILT automatique, la fonction VWS pour compenser vent et vibrations, ainsi qu’une fonction de désactivation de la commande pour éviter les interférences avec d’autres télécommandes.
L’auto-nivellement couvre une plage de ±5° sur les axes X et Y, avec une inclinaison manuelle possible sur ces axes, et l’axe opposé est automatiquement nivelé. La portée de la télécommande infrarouge est de 100 mètres, offrant un contrôle pratique à distance. L’appareil est alimenté par une batterie Li-ion offrant une autonomie de 50 heures, et il est conçu pour fonctionner dans une plage de températures allant de -20°C à +50°C. Son indice de protection IP66 garantit une étanchéité élevée, adaptée à tous types d’environnements difficiles.
Le laser est livré avec plusieurs accessoires pour un usage complet et pratique : cellule FR 80-MM TRACKING avec support, télécommande, batterie Li-ion, chargeur, bloc de piles de secours, lunettes laser, cible magnétique, support de sol intégré avec marque de centrage pour un positionnement précis, et coffret rigide pour le transport et le stockage.
En résumé, le FL 275HV-Tracking est un outil professionnel fiable et performant, idéal pour les travaux de construction nécessitant des mesures précises, une grande portée et une robustesse à toute épreuve. Il combine des technologies avancées pour faciliter l’alignement, la mise à niveau et la stabilité, tout en offrant une excellente autonomie et une protection adaptée aux conditions extérieures.
- Diode de laser: rouge
- Auto-nivellement: horizontal / vertical
- Plage d’auto-nivellement: ± 5°
- Précision horizontale: ± 0,5 mm / 10 m
- Précision vertical: ± 1,0 mm / 10 m
- Portée sans cellule: Ø 40 m
- Portée avec FR 77-MM: Ø 400 m
- Portée avec FR 77-MM Tracking: Ø 400 m
- Portée en mode tracking: 110 m
- Portée télécommande: IR 100 m
- Inclinaison: manuelle
- Inclinaison pente manuelle l'axe X: ± 5° (± 9%)
- Slope setting manual Y-Axis: ± 5° (± 9%)
- Classe de laser: 2
- Vitesse de rotation trs/min: 300, 800
- Autonomie: 50 h
- Alimentation: Li-Ion
- Étanchéité: IP 66
- Rotation sans cellule Ø: Ø 40 m
- Scanning sans cellule: 60 m (rayon)
- Point d'equerrage permanent à 90°: oui
- Plage de température: -20° - +50°C
- Fonction TILT: oui
- Fonction tracking: oui
- Désactivation de la fonction de commande: oui
- Fonction Point: oui
- Fonction VWS: oui
- Fonction Scanning: 4 niveaux
Le laser rotatif FL 275HV-Tracking s’utilise en le posant sur une surface relativement plane ou en le fixant sur un trépied. Après avoir allumé l’appareil, il commence automatiquement son auto-nivellement, signalé par un clignotement du point laser et d’une LED. Une fois le nivellement terminé, la tête rotative se met à tourner à la vitesse sélectionnée (300 ou 800 tours par minute). Si le nivellement automatique ne s’effectue pas, cela signifie que l’appareil est hors de sa plage d’auto-nivellement et doit être repositionné.

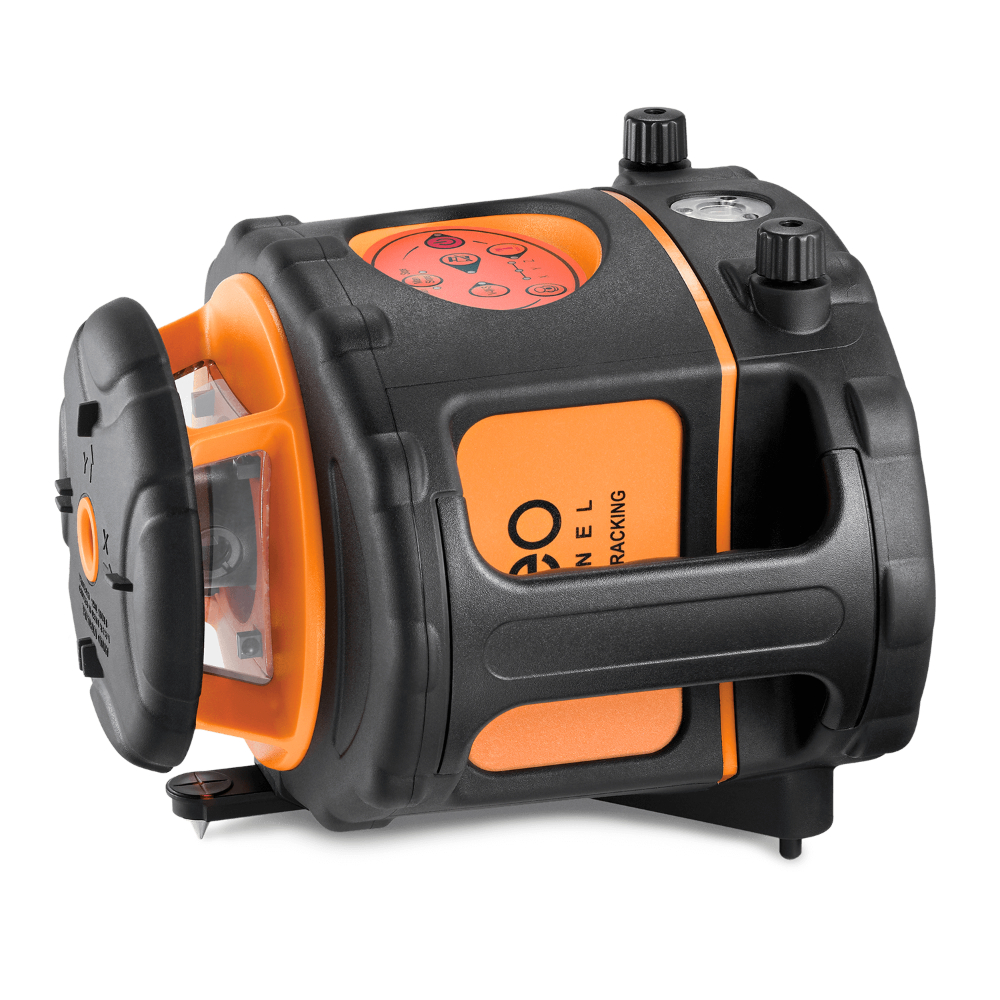

L’appareil peut être utilisé en mode horizontal ou vertical. En mode vertical, il faut déplier la pointe de repère et poser l’appareil au sol, puis ajuster la position avec les vis de réglage pour assurer un positionnement horizontal précis.
La fonction TRACKING, activée via la télécommande ou le récepteur FR 77-MM TRACKING, permet un alignement automatique de la ou des axes sur le récepteur. Le laser émet un signal sonore et ajuste sa position jusqu’à trouver la position zéro du récepteur. Cette fonction peut être utilisée en mode horizontal (une seule axe actif, l’autre s’auto-nivelle) ou vertical (axes X et Z ajustables). Les fonctions TILT (arrêt en cas de déviation importante) et VWS (compensation vent et vibration) peuvent être activées en parallèle.
Les inclinaisons manuelles des axes X et Y peuvent être réglées jusqu’à ±5° via les commandes de l’appareil ou de la télécommande, avec deux modes disponibles : SLOPE (une axe manuelle, l’autre auto-nivelée) et MAN (deux axes manuelles). La fonction scanning permet de limiter l’angle de balayage du laser entre 10° et 180°, ajustable via la télécommande.
La télécommande permet de contrôler à distance les fonctions principales : mise en marche/arrêt, réglage de la vitesse de rotation, direction du point laser, activation/désactivation des fonctions TILT et VWS, réglage des inclinaisons et du scanning.

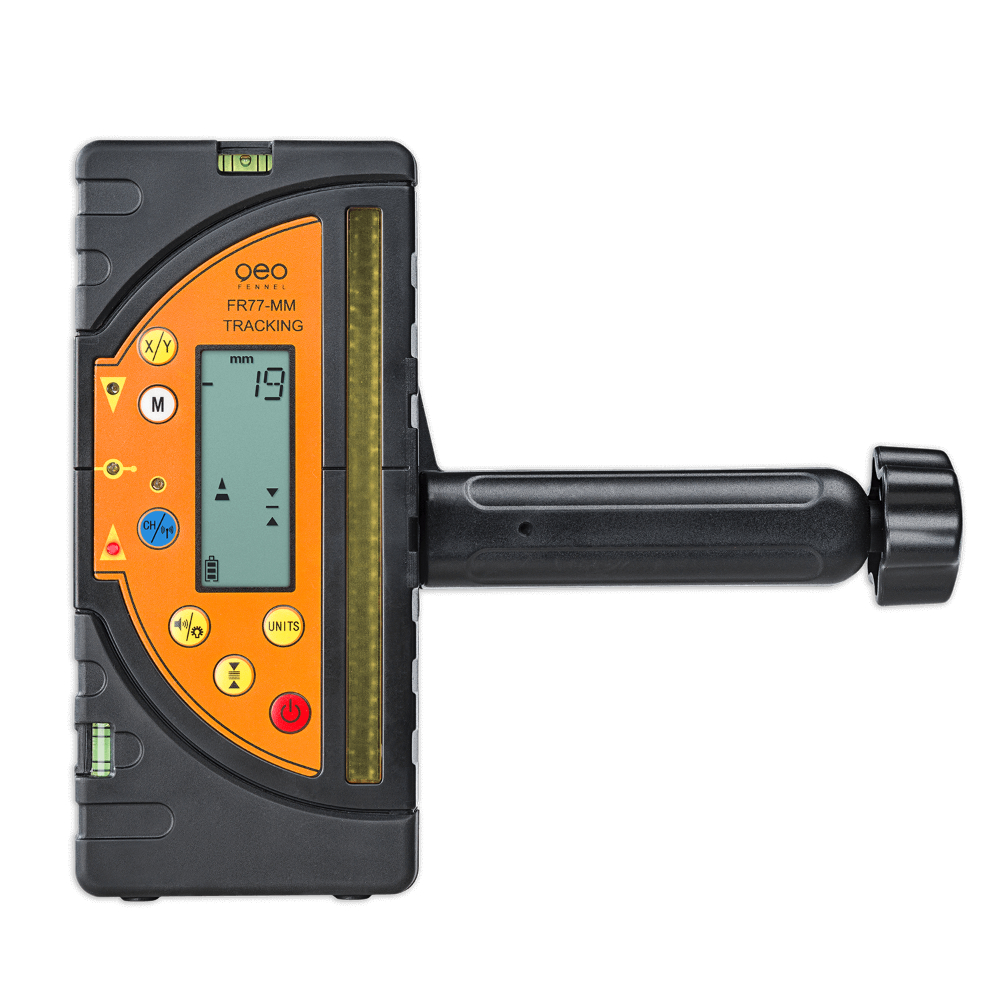

Le récepteur FR 77-MM TRACKING affiche la différence de hauteur entre la surface et la position zéro, avec une précision ajustable (±1, ±5 ou ±9 mm). Il est alimenté par piles et s’éteint automatiquement après 10 minutes sans réception de signal.
L’appareil fonctionne avec une batterie Li-ion rechargeable ou des piles alcalines, avec une autonomie jusqu’à 50 heures. Le laser est étanche (IP66) et peut être utilisé dans une plage de températures de -20°C à +50°C.
En cas de batterie faible, une LED clignote pour indiquer la nécessité de recharge. Si la télécommande ne répond plus, cela peut être dû à des piles déchargées.
Ainsi, pour obtenir un résultat précis, il faut positionner le laser sur une surface stable, l’allumer, attendre l’auto-nivellement, activer la fonction TRACKING si nécessaire pour un alignement automatique avec le récepteur, et utiliser la télécommande pour ajuster les paramètres selon les besoins du chantier. Le laser émet un faisceau rotatif visible qui sert de référence pour les mesures horizontales et verticales sur le terrain.
L’appareil peut être utilisé en mode horizontal ou vertical. En mode vertical, il faut déplier la pointe de repère et poser l’appareil au sol, puis ajuster la position avec les vis de réglage pour assurer un positionnement horizontal précis.
La fonction TRACKING, activée via la télécommande ou le récepteur FR 77-MM TRACKING, permet un alignement automatique de la ou des axes sur le récepteur. Le laser émet un signal sonore et ajuste sa position jusqu’à trouver la position zéro du récepteur. Cette fonction peut être utilisée en mode horizontal (une seule axe actif, l’autre s’auto-nivelle) ou vertical (axes X et Z ajustables). Les fonctions TILT (arrêt en cas de déviation importante) et VWS (compensation vent et vibration) peuvent être activées en parallèle.
Les inclinaisons manuelles des axes X et Y peuvent être réglées jusqu’à ±5° via les commandes de l’appareil ou de la télécommande, avec deux modes disponibles : SLOPE (une axe manuelle, l’autre auto-nivelée) et MAN (deux axes manuelles). La fonction scanning permet de limiter l’angle de balayage du laser entre 10° et 180°, ajustable via la télécommande.
La télécommande permet de contrôler à distance les fonctions principales : mise en marche/arrêt, réglage de la vitesse de rotation, direction du point laser, activation/désactivation des fonctions TILT et VWS, réglage des inclinaisons et du scanning.
Le récepteur FR 77-MM TRACKING affiche la différence de hauteur entre la surface et la position zéro, avec une précision ajustable (±1, ±5 ou ±9 mm). Il est alimenté par piles et s’éteint automatiquement après 10 minutes sans réception de signal.
L’appareil fonctionne avec une batterie Li-ion rechargeable ou des piles alcalines, avec une autonomie jusqu’à 50 heures. Le laser est étanche (IP66) et peut être utilisé dans une plage de températures de -20°C à +50°C.
En cas de batterie faible, une LED clignote pour indiquer la nécessité de recharge. Si la télécommande ne répond plus, cela peut être dû à des piles déchargées.
Ainsi, pour obtenir un résultat précis, il faut positionner le laser sur une surface stable, l’allumer, attendre l’auto-nivellement, activer la fonction TRACKING si nécessaire pour un alignement automatique avec le récepteur, et utiliser la télécommande pour ajuster les paramètres selon les besoins du chantier. Le laser émet un faisceau rotatif visible qui sert de référence pour les mesures horizontales et verticales sur le terrain.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques principales du laser rotatif FL 275HV-Tracking ?
Le FL 275HV-Tracking offre un auto-nivellement horizontal et vertical avec une plage de ±5°. Il garantit une précision de ±0,5 mm sur 10 m en horizontal et ±1,0 mm en vertical. Sa portée est de 400 m avec la cellule FR 77-MM TRACKING et de 110 m en mode TRACKING. Il est équipé d’une diode laser rouge de classe 2 et d’un indice d’étanchéité IP66, adapté aux environnements difficiles.
Comment fonctionne la fonction TRACKING et à quoi sert-elle ?
La fonction TRACKING permet un alignement automatique des axes horizontal et vertical sur le récepteur laser FR 77-MM TRACKING. Le laser ajuste sa position jusqu’à trouver la position zéro du récepteur, signalée par un affichage LED et un signal sonore. Cette fonction facilite un positionnement précis sur le chantier, avec une portée de 110 m en mode TRACKING.
Quels sont les modes d’inclinaison disponibles et comment les régler ?
Le laser propose deux modes d’inclinaison manuelle jusqu’à ±5° sur les axes X et Y : le mode SLOPE, où une seule axe est manuelle et l’autre auto-nivelée, et le mode MAN, où les deux axes sont manuels. Ces réglages se font via les commandes du laser ou la télécommande, avec indication des axes sélectionnés par LED.
Comment s’utilise la télécommande et quelles fonctions permet-elle de piloter ?
La télécommande infrarouge offre une portée de 100 m et permet d’allumer/éteindre le laser, régler la vitesse de rotation (300 ou 800 trs/min), activer/désactiver les fonctions TILT et VWS, ajuster les inclinaisons, contrôler la fonction scanning et la direction du point laser. Elle facilite la gestion à distance des paramètres pour une utilisation optimale sur chantier.
Quel est le rôle du récepteur FR 77-MM TRACKING et quelles sont ses caractéristiques ?
Le récepteur FR 77-MM TRACKING détecte le faisceau laser et affiche la différence de hauteur entre la surface et la position zéro avec une précision réglable (±1, ±5 ou ±9 mm). Il dispose d’un grand champ de réception (125 mm), d’un écran rétroéclairé, d’une autonomie jusqu’à 110 h avec piles alcalines, et d’un indice de protection IP67. Il est conçu pour faciliter le repérage précis du laser sur le terrain.
