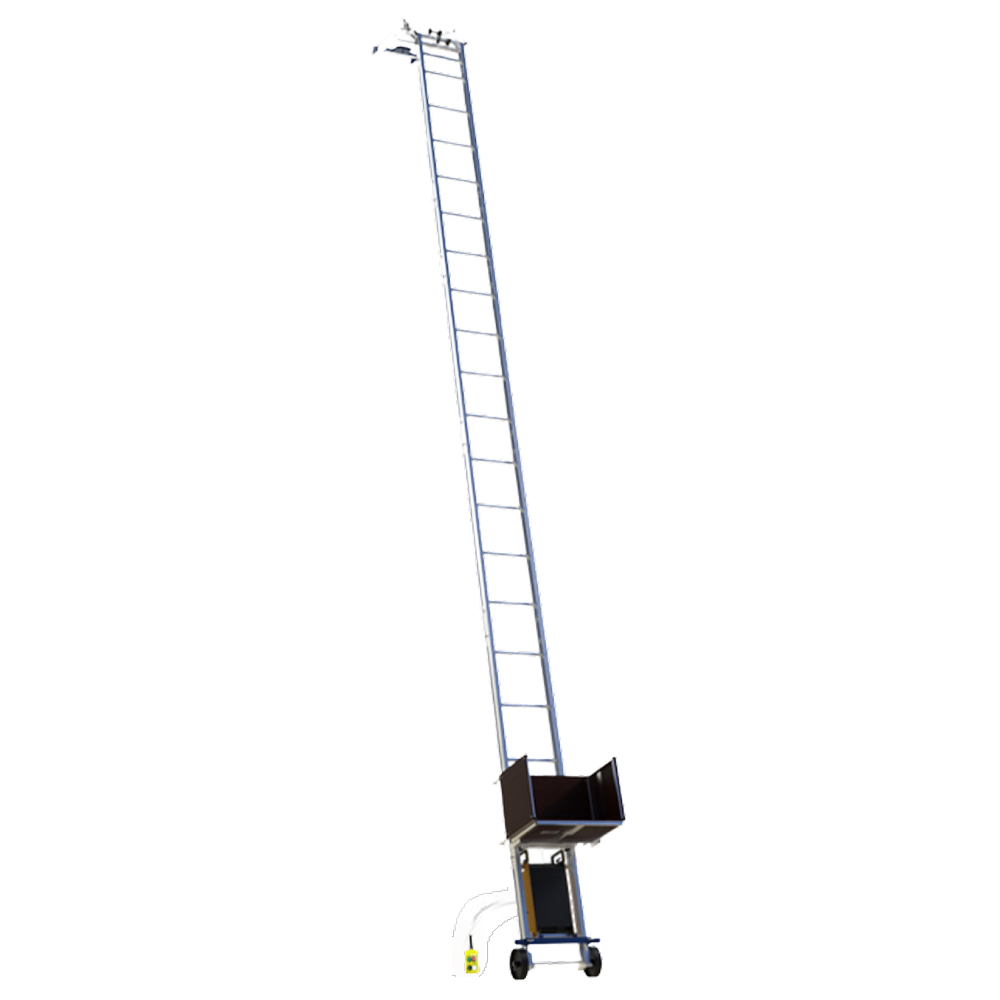

Monte-matériaux MONTANA 16 m couvreur TUBESCA COMABI - 0P000485

Le monte-matériaux MONTANA à structure aluminium est une solution haut de gamme conçue pour les usages intensifs sur chantier, alliant robustesse, modularité et sécurité. Avec une charge utile de 200 kg et une capacité de charge de 200 kg/m², il répond parfaitement aux besoins de levage de matériaux lourds et volumineux, tout en assurant une grande fiabilité d’exploitation. Son utilisation est éligible à la subvention CARSAT, et il est conforme à la norme NF EN 12158-2 ainsi qu’à la directive machine 2006-42-CE.

Conçu pour être installé sur échelle aluminium, le MONTANA se distingue par sa genouillère réglable de 0 à 60° et ses côtés de caisse amovibles, facilitant l’adaptation aux différentes configurations de chantier. L’angle de travail au sol, compris entre 30 et 90°, offre une grande flexibilité d’utilisation selon les contraintes du site. Le système d’emboîtement semi-automatique du treuil et des contenants, qu’il s’agisse de caisses ou de bennes, garantit une mise en place rapide, fiable et sécurisée.

Le treuil, entièrement caréné pour une meilleure protection en conditions de chantier, développe une puissance de 1100 W en 230 V monophasé avec carte électronique intégrée. Il assure une vitesse d’élévation de 22 m/min et fonctionne avec un câble pouvant atteindre 65 mètres de longueur pour un diamètre de 5 mm. La commande s’effectue via une télécommande détachable en 24 V, assurant confort d’utilisation et sécurité renforcée.

Les dispositifs de sécurité comprennent un fin de course bas sur butée amovible, un fin de course haut par capteur électrique ainsi qu’un système anti-mou de câble automatique. L’ensemble garantit un contrôle précis et sécurisé des opérations de levage, même en conditions intensives.

Le système MONTANA offre également une grande évolutivité grâce à sa caisse multi-modulable proposant jusqu’à 12 configurations possibles via le pack modularité. Les éclisses amovibles contribuent à prolonger la durée de vie du matériel lors des manipulations sur chantier et du transport. Avec une hauteur maximale de 16 mètres, il s’impose comme une solution particulièrement performante pour les travaux en hauteur exigeants.

Robuste, évolutif et pensé pour un usage professionnel intensif, le monte-matériaux MONTANA est couvert par une garantie de 2 ans pièces et main-d’œuvre, assurant un investissement durable et sécurisé.

• Hauteur maximale 16 m
• Charge utile 200 kg/m²
• Charge maximale 200 kg quelle que soit l’inclinaison
• Structure aluminium intensif

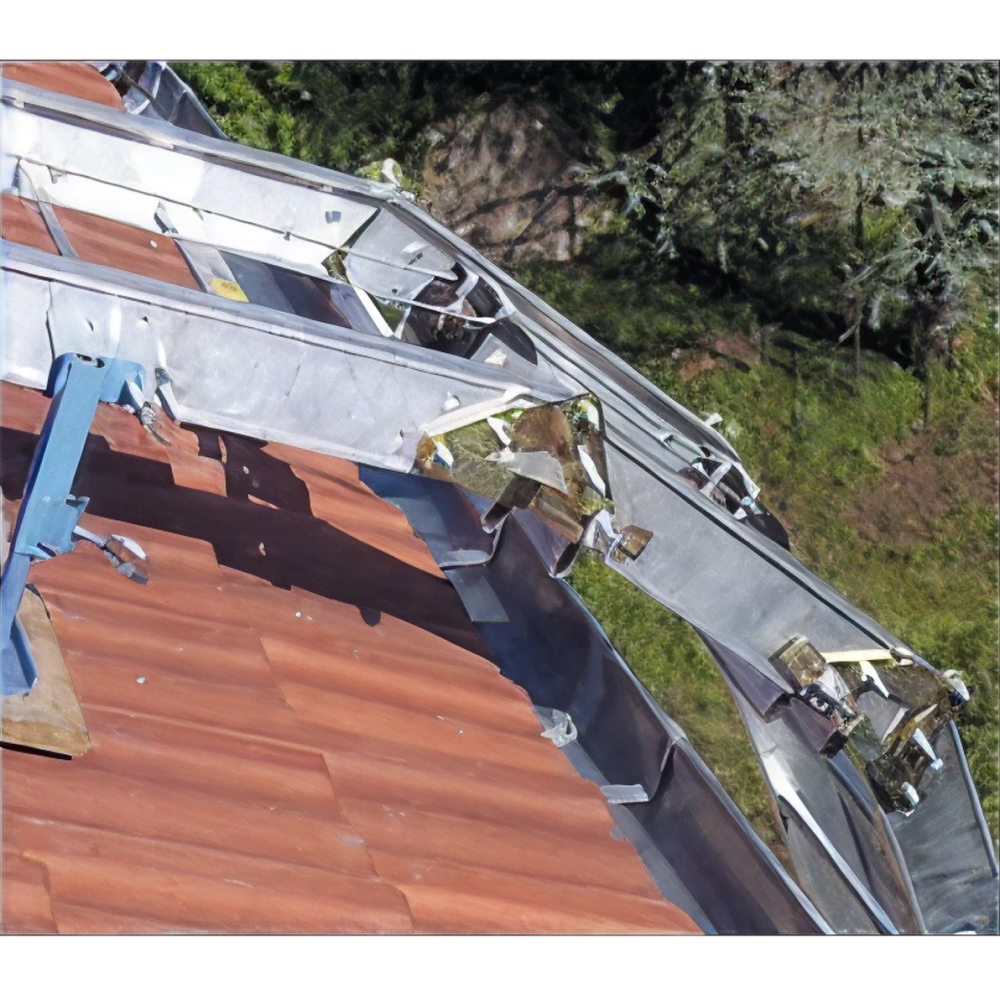

• Genouillère réglable de 0 à 60°
• Angle de travail au sol de 30 à 90°
• Vitesse d’élévation 22 m/min
• Treuil 1100 W – 230 V monophasé avec carte électronique intégrée
• Câble de 65 m de longueur, diamètre 5 mm
• Télécommande débrochable 24 V
• Fin de course bas sur butée amovible
• Fin de course haut par capteur électrique
• Système anti-mou de câble automatique
• Emboîtement semi-automatique du treuil et des contenants (caisses, bennes)
• Côtés de caisse amovibles
• Caisse multi-modulable avec 12 configurations possibles via pack modularité+

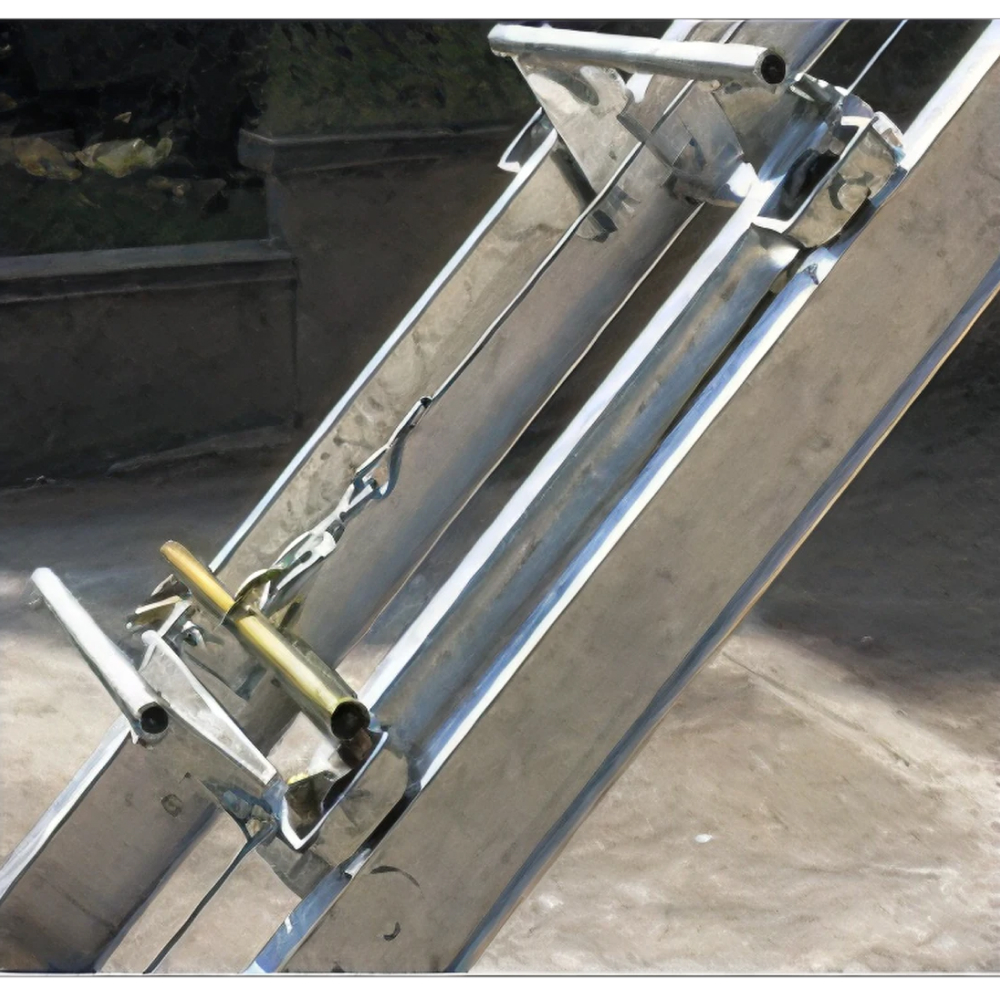

• Éclisses amovibles pour prolonger la durée de vie du matériel
• Compatible avec échelles aluminium
• Garantie 2 ans pièces et main-d’œuvre

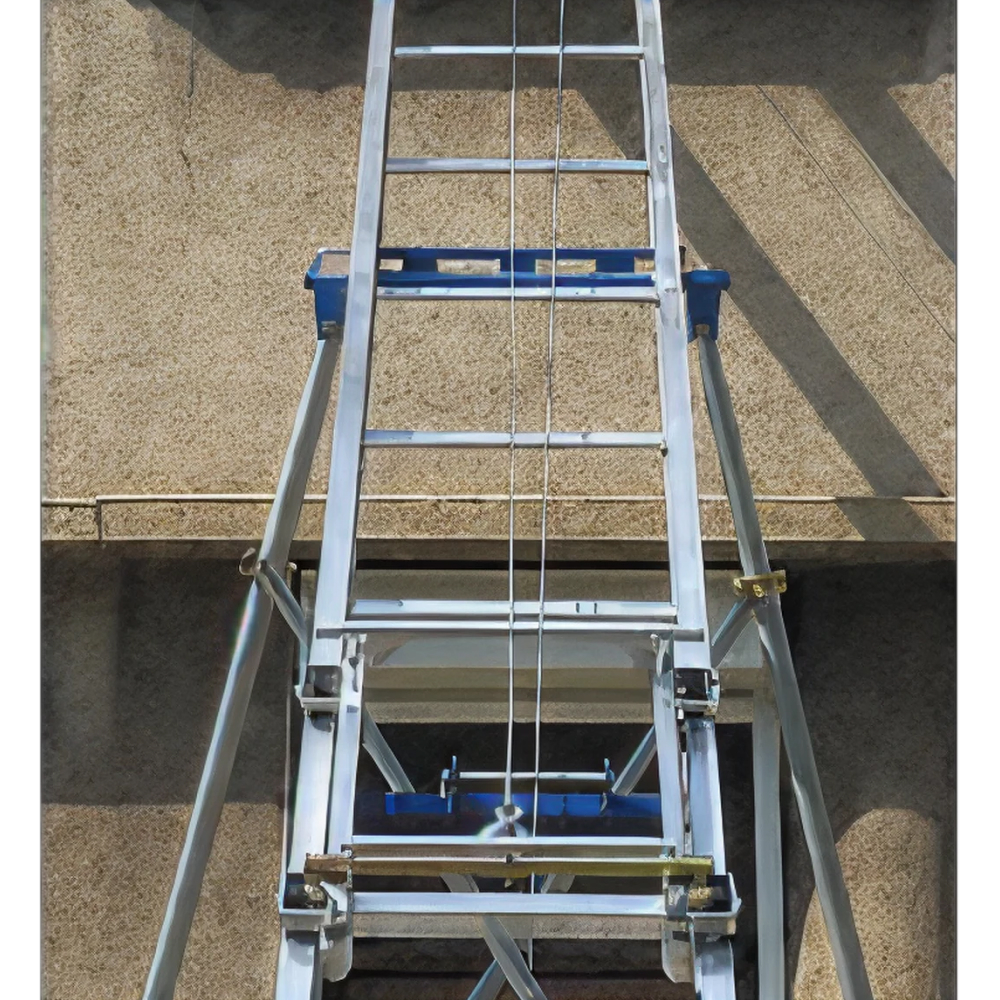

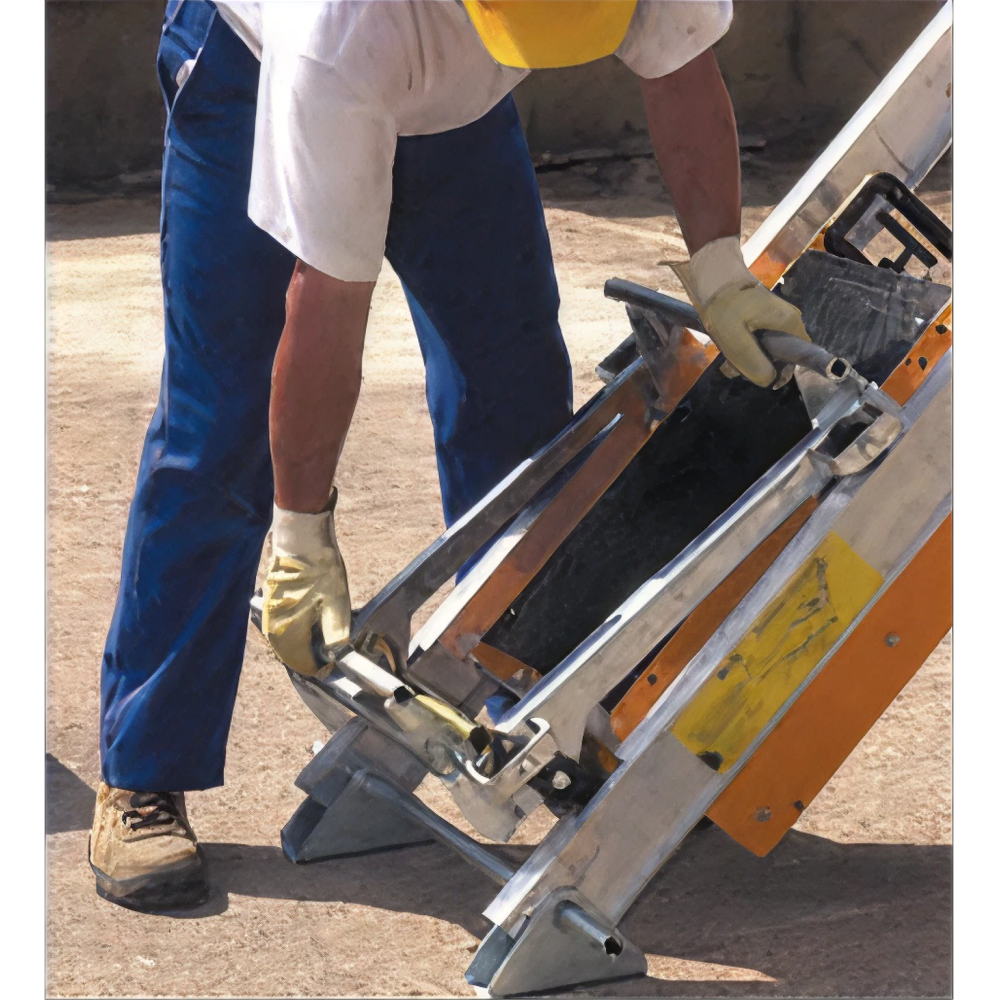

Le monte-matériaux MONTANA s’utilise en positionnant la structure selon l’analyse du chantier, en choisissant entre montage oblique, montage oblique avec genouillère, montage vertical ou montage vertical avec genouillère. La genouillère se règle et se bloque à l’inclinaison souhaitée. Le montage de la structure s’effectue en assemblant les rallonges par système d’éclisses, en insérant et goupillant la genouillère et la pièce de tête, puis en dépliant l’ensemble à plat. Le chariot s’installe en le présentant légèrement oblique par rapport à la structure, en le faisant glisser à l’intérieur du chemin de roulement. Le treuil se monte sur le premier barreau de la rallonge de départ, en l’encaissant et en le verrouillant.

La mise en service commence par le déroulement du câble à partir du treuil en exerçant une traction tout en appuyant sur le bouton « descente » de la télécommande. Le câble est passé autour de la poulie, fixé sur le chariot et tendu. Le fin de course haut est fixé à gauche sur la structure. La structure est relevée par plusieurs personnes en attachant une corde à la pièce de tête, puis en installant la structure en configuration « travail » avec un angle compris entre 30° et 90° selon le type de montage. La genouillère est bloquée à l’aide d’écrous papillons et calée pour éviter le fléchissement.

Le fonctionnement du treuil électrique se commande par télécommande détachable en 24 V, permettant la montée et la descente du chariot. Le câble de traction est déroulé et enroulé sur le tambour du treuil. Le chariot se positionne après l’élévation de la structure. Le chargement s’effectue dans la caisse multi-modulable, avec des côtés amovibles qui peuvent être verrouillés. Trois types de chargement sont possibles selon le pack plaquiste : à la verticale, à l’horizontale ou à l’oblique.

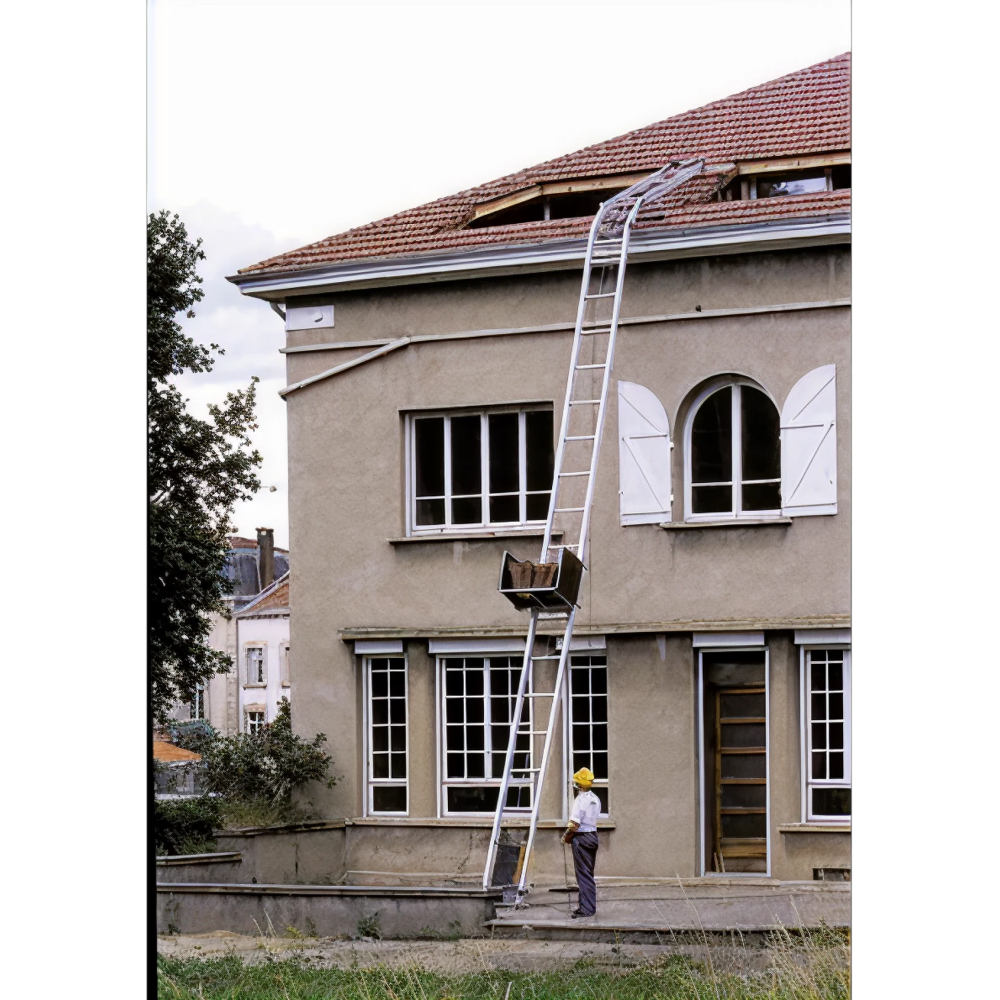

L’appareil est utilisable sur différents types de toits, configurations rurales ou urbaines, avec un angle de travail au sol compris entre 30° et 90°. Le chargement vertical est possible sur échafaudages à cadres R200 et multidirectionnels M368. Des rallonges et kits optionnels permettent d’adapter la hauteur et la configuration aux besoins du chantier, notamment un kit confort pour rehausser la structure de 4 mètres, un kit étaiement-amarrage pour différentes solutions d’amarrage, et un kit montage assisté avec roues pour un auto-relevage possible jusqu’à 21 mètres.

En cas de fonctionnement non conforme, il est indiqué de ne jamais utiliser la genouillère pour l’auto-relevage. Il est impératif d’assurer la reprise de charge des points d’appui au sol et de bloquer les appuis pour garantir la stabilité. Le fin de course bas doit être positionné sur la butée amovible et le fin de course haut fixé sur la structure. Le câble doit être bien tendu et passer correctement dans les poulies et guides.

Le résultat attendu est un levage précis et sécurisé des matériaux jusqu’à 16 mètres de hauteur (jusqu’à 32 mètres selon configuration), avec une charge utile constante de 200 kg quelle que soit l’inclinaison, permettant un approvisionnement efficace des matériaux lourds et volumineux sur chantier.
