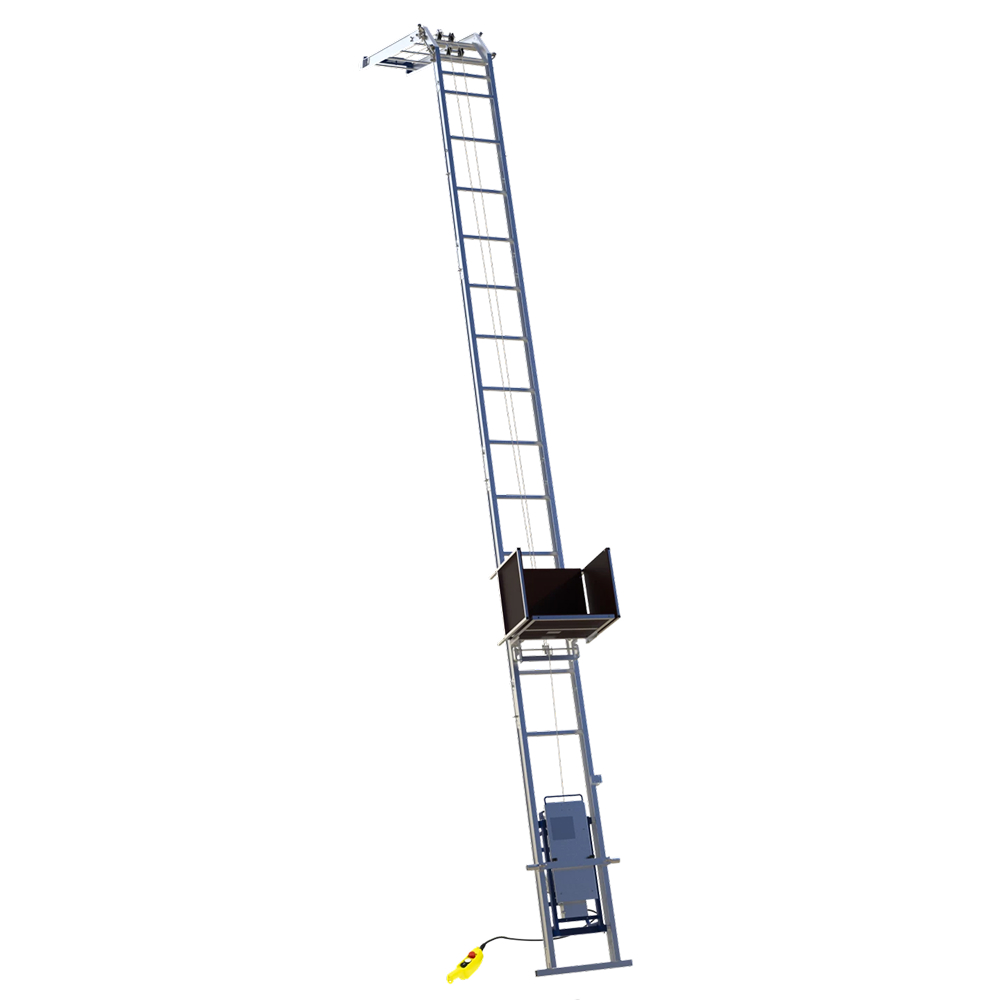

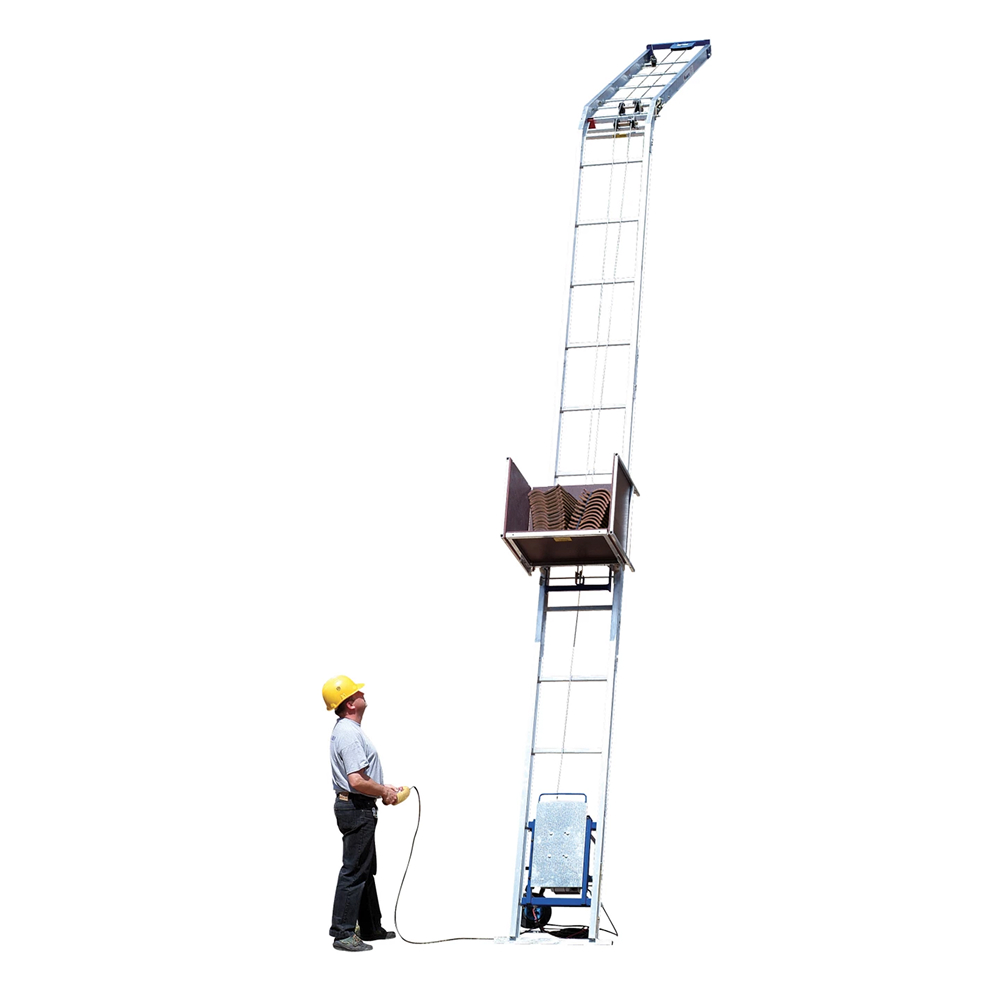

Le monte-matériaux NEVADA à structure aluminium est conçu pour répondre aux exigences des chantiers modernes en offrant une solution de levage fiable, évolutive et sécurisée. Il dispose d’une charge utile de 150 kg et permet une hauteur de travail maximale de 11 mètres ce qui en fait un équipement particulièrement adapté aux opérations en façade et en couverture.

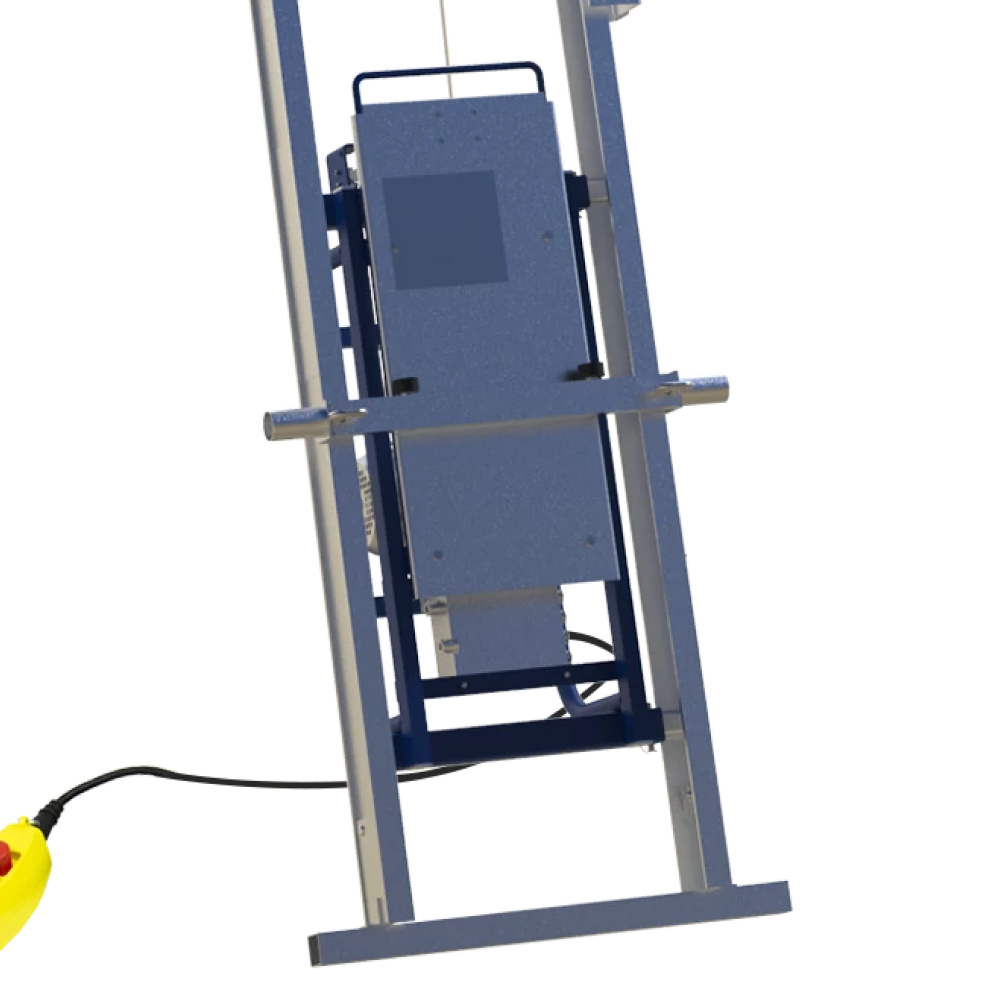

Son fonctionnement repose sur un treuil 220 V monophasé équipé d’une prise 16 A 2P+T, assurant une vitesse d’élévation de 20 m/min. L’appareil est doté d’une télécommande complète intégrant les fonctions montée, descente et arrêt d’urgence, et fonctionne en basse tension 24 V pour une sécurité renforcée. Les dispositifs de sécurité incluent un fin de course bas anti-mou de câble ainsi qu’un fin de course haut par capteur électrique, garantissant un contrôle précis des déplacements. Le câble d’alimentation, non fourni, doit être dimensionné en 3 x 2,5 mm² pour une longueur inférieure à 25 mètres. L’ensemble est conforme à la norme EN 12158-2.

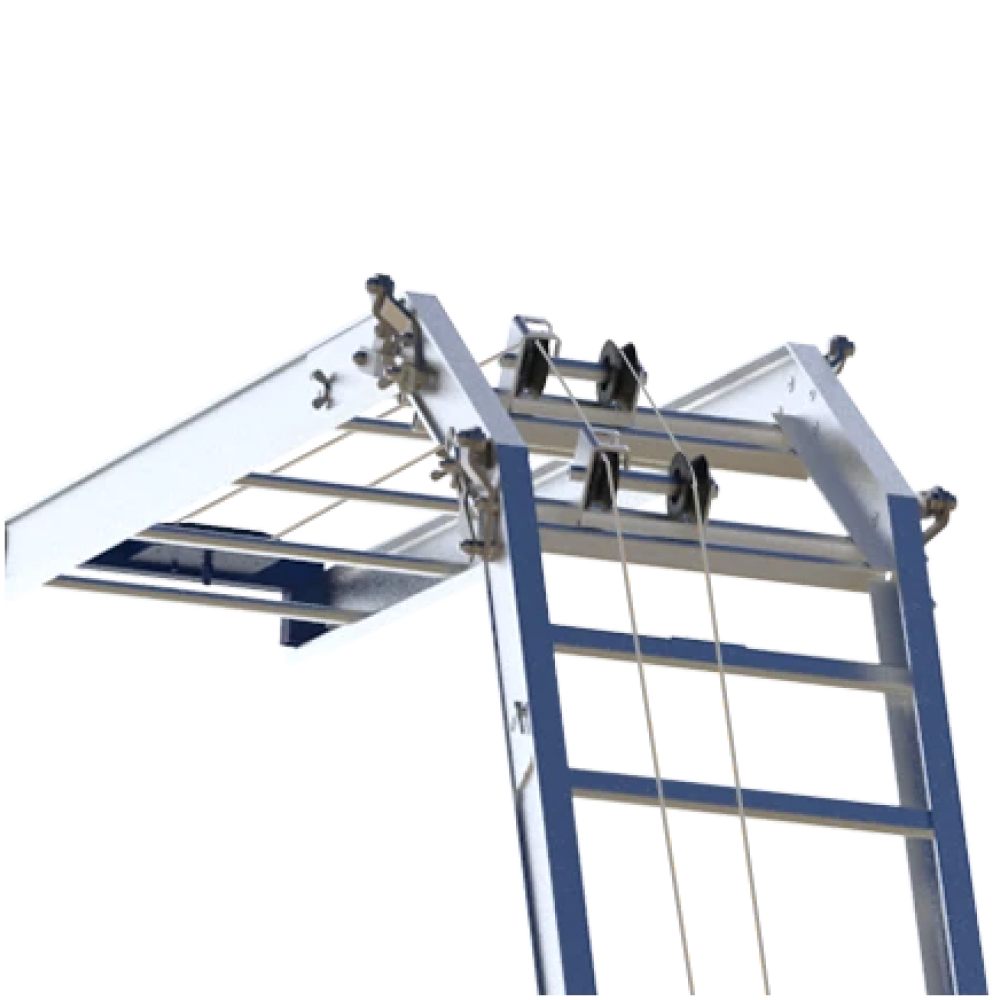

Le système NEVADA se distingue également par sa grande modularité et son évolutivité vers une gamme supérieure, avec une compatibilité directe avec le système MONTANA utilisant des échelles identiques. Il permet un chargement à la verticale sur échafaudages R200 M368 et intègre un treuil débrochable pouvant être monté sur une échelle standard, sans nécessité d’échelle de base spécifique, tout en bénéficiant d’un dispositif antivol. La genouillère fournie est réglable de 0 à 60°, offrant une adaptation optimale aux différentes configurations de chantier.

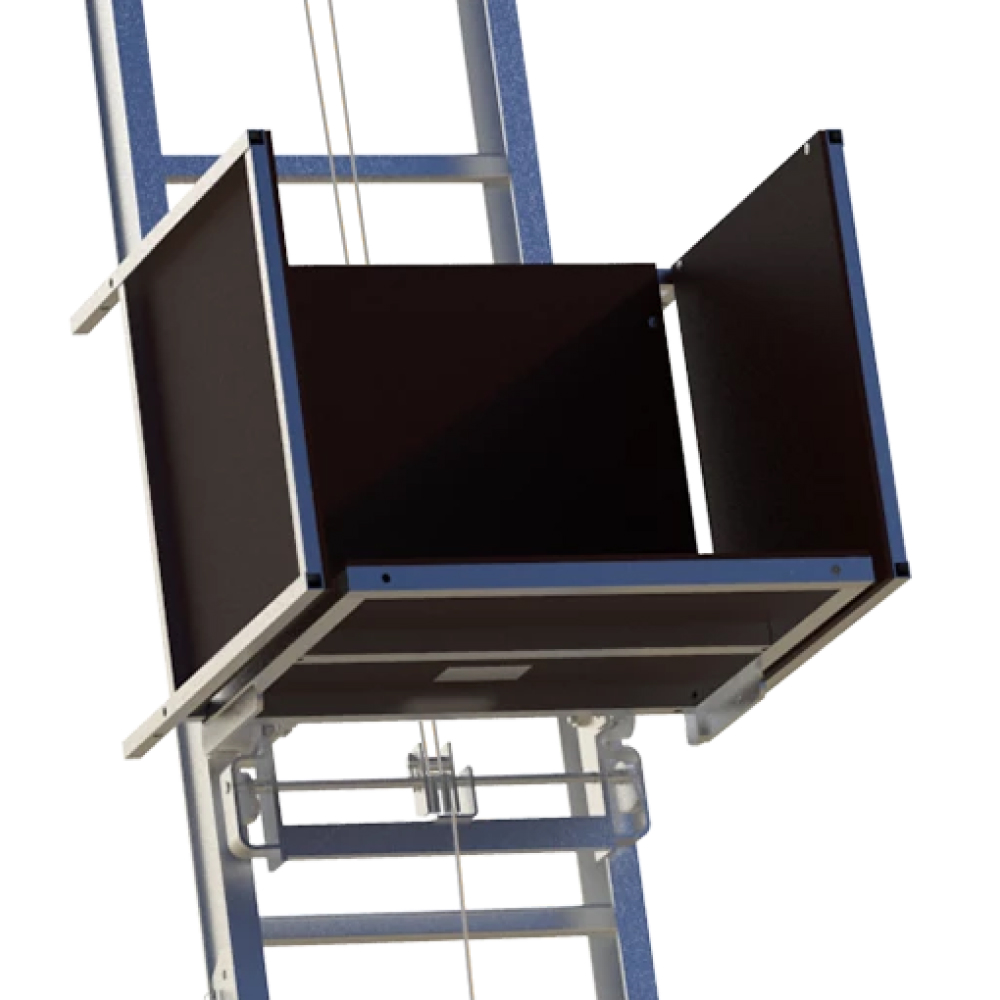

La caisse à matériaux polyvalente présente des dimensions compactes de 67 cm de longueur, 54 cm de profondeur et 49 cm de hauteur, avec la possibilité d’une version allongée atteignant 172 cm de longueur pour les besoins de chargement plus volumineux.

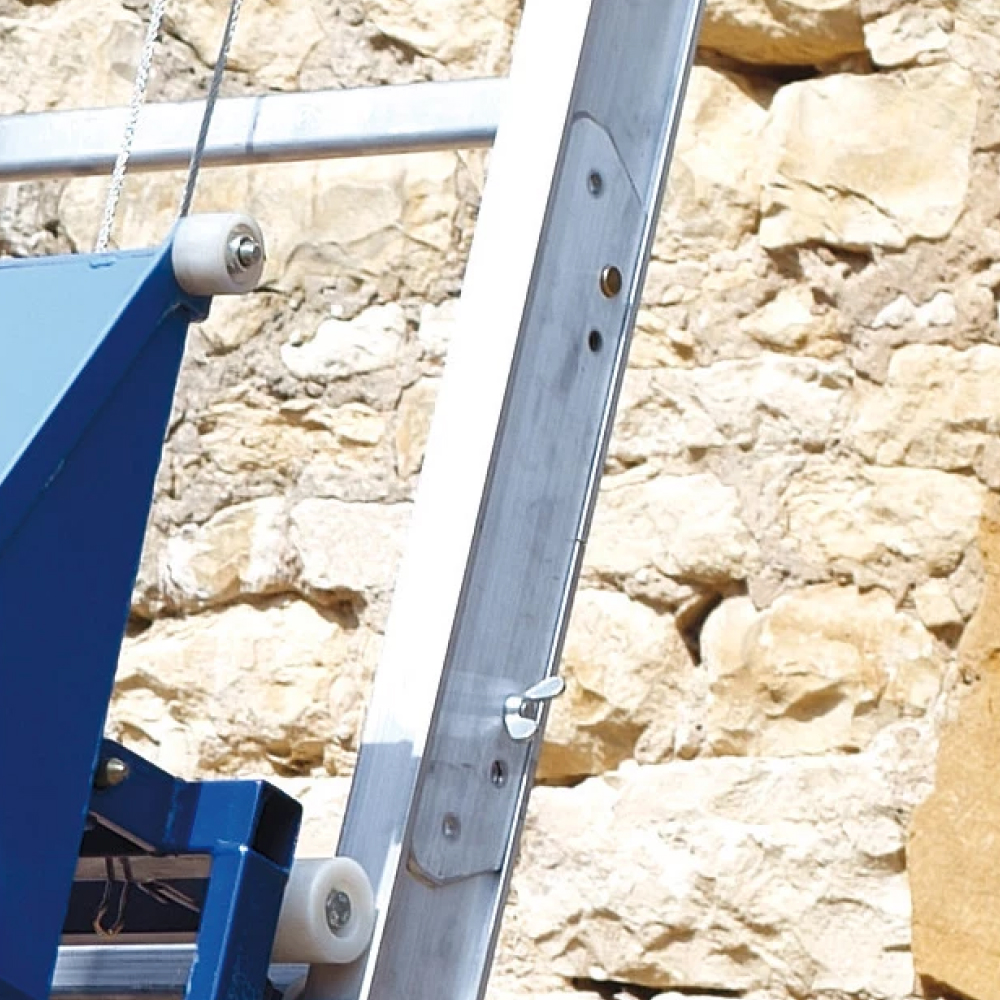

Robuste et pensé pour durer, le monte-matériaux NEVADA bénéficie d’éclisses amovibles améliorant sa longévité lors des manipulations sur chantier et du transport. Il est conforme à la directive machine 2006-42-CE ainsi qu’à la norme NF EN 12158-2, et est couvert par une garantie de 2 ans pièces et main-d’œuvre, assurant une utilisation sereine et durable.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Le monte-matériaux NEVADA supporte une charge utile maximale de 150 kg et permet une hauteur de travail allant jusqu’à 11 mètres, extensible jusqu’à 20 mètres avec des rallonges spécifiques.
Le treuil fonctionne en monophasé 220 V avec une prise 16 A 2P+T, et est commandé par une télécommande en basse tension 24 V intégrant les fonctions montée, descente et arrêt d’urgence. Des fins de course haut et bas assurent l’arrêt automatique du chariot, avec un fin de course bas anti-mou de câble et un fin de course haut par capteur électrique.
Le système est modulaire et compatible avec la gamme MONTANA grâce à des échelles identiques. Il est possible d’ajouter des rallonges de 2 ou 4 mètres, des kits confort, étaiement et amarrage, ainsi que des caisses polyvalentes ou spécifiques (caisse grillagée pour couvreur, caisse pour panneaux photovoltaïques).
Il est interdit d’utiliser le monte-matériaux si le vent dépasse 35 km/h (ou 110 km/h selon la configuration), si l’appareil est en mauvais état, ou si les dispositifs de sécurité sont contournés. L’opérateur doit s’assurer de la bonne fixation et verrouillage des éléments, notamment la genouillère réglable de 0 à 60°, et veiller à ce que la zone de travail soit dégagée et balisée.
Le NEVADA permet un chargement vertical sur échafaudages de façade à cadres R200 et multidirectionnels M368. La genouillère réglable offre une adaptation optimale de l’angle de travail entre 0 et 60°. Le treuil est débrochable et peut être monté sur une échelle standard sans nécessité d’échelle de base spécifique, avec un dispositif antivol intégré.
