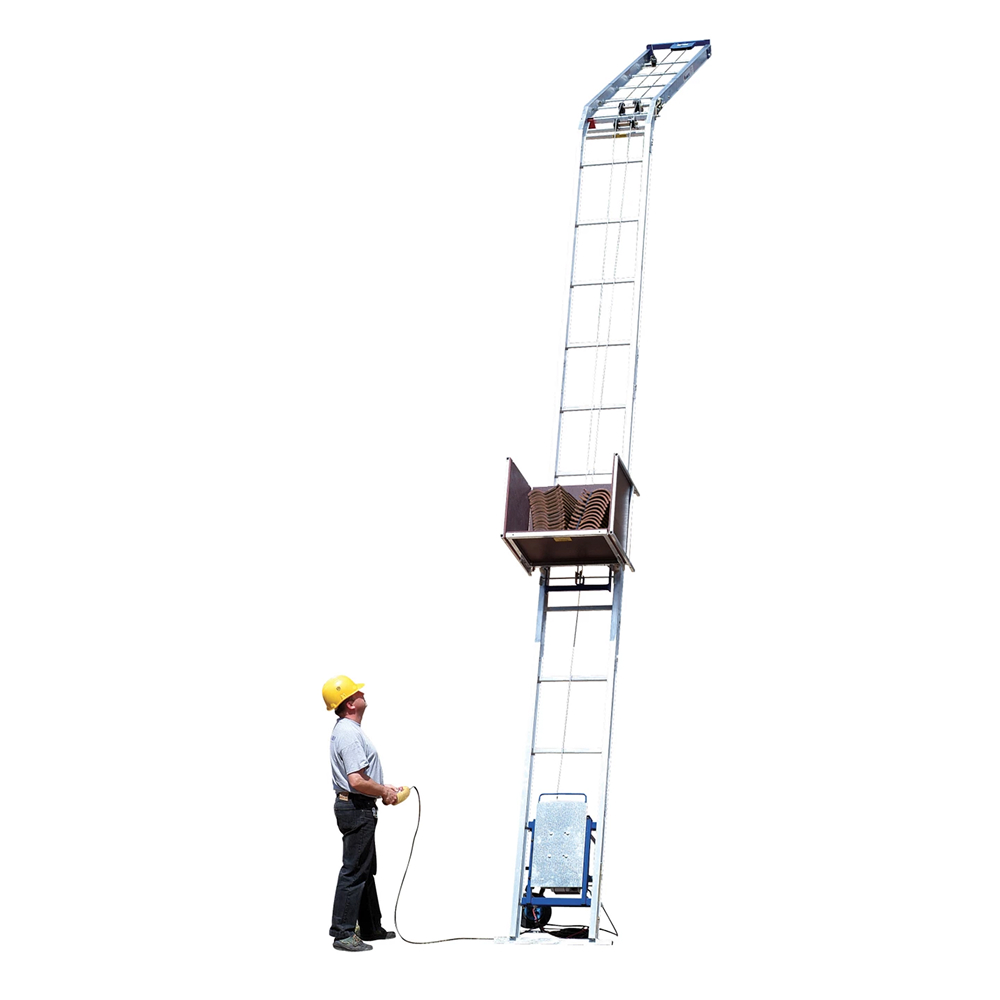

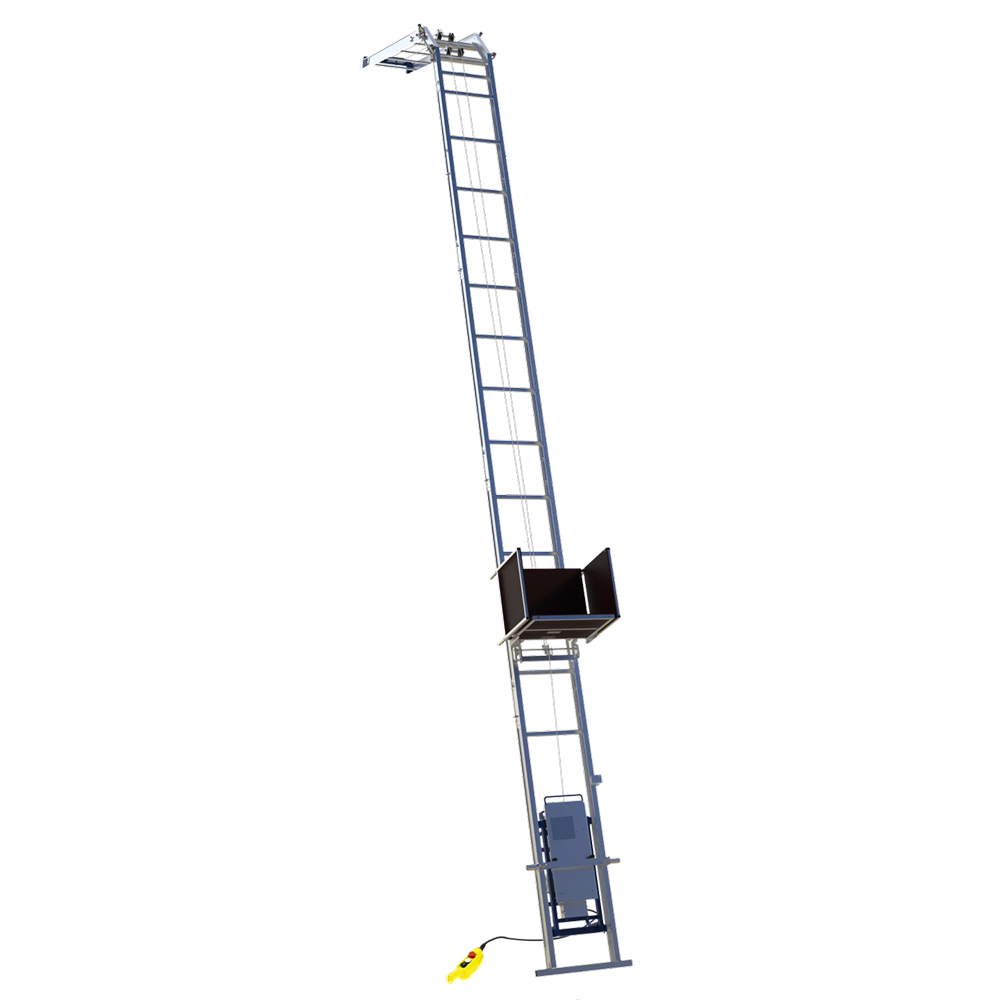

Le monte-matériaux NEVADA à structure aluminium est conçu pour répondre aux exigences des chantiers modernes en offrant une solution de levage fiable, évolutive et sécurisée. Il dispose d’une charge utile de 150 kg et permet une hauteur de travail maximale de 15 mètres, avec une longueur utile pouvant atteindre 20,00 mètres, ce qui en fait un équipement particulièrement adapté aux opérations en façade et en couverture.

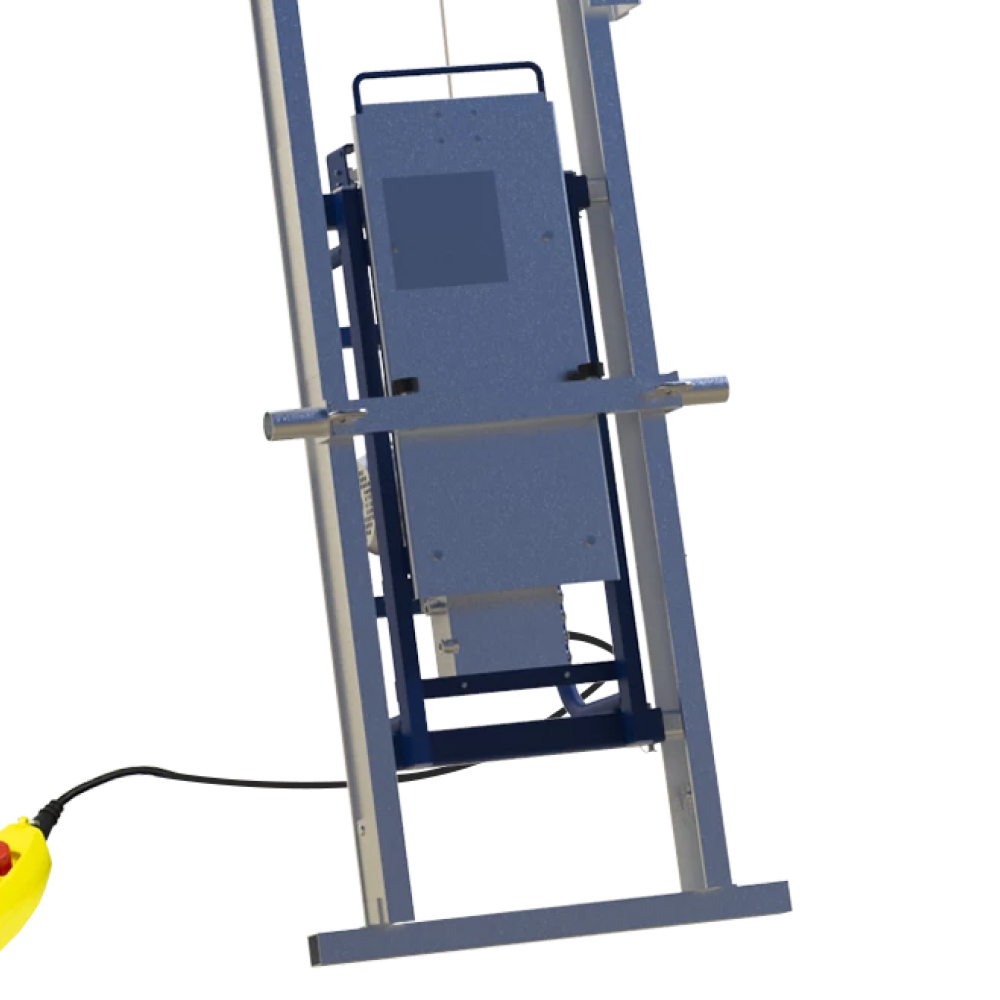

Son fonctionnement repose sur un treuil 220 V monophasé équipé d’une prise 16 A 2P+T, assurant une vitesse d’élévation de 20 m/min. L’appareil est doté d’une télécommande complète intégrant les fonctions montée, descente et arrêt d’urgence, et fonctionne en basse tension 24 V pour une sécurité renforcée. Les dispositifs de sécurité incluent un fin de course bas anti-mou de câble ainsi qu’un fin de course haut par capteur électrique, garantissant un contrôle précis des déplacements. Le câble d’alimentation, non fourni, doit être dimensionné en 3 x 2,5 mm² pour une longueur inférieure à 25 mètres. L’ensemble est conforme à la norme EN 12158-2.
Le système NEVADA se distingue également par sa grande modularité et son évolutivité vers une gamme supérieure, avec une compatibilité directe avec le système MONTANA utilisant des échelles identiques. Il permet un chargement à la verticale sur échafaudages R200 M368 et intègre un treuil débrochable pouvant être monté sur une échelle standard, sans nécessité d’échelle de base spécifique, tout en bénéficiant d’un dispositif antivol. La genouillère fournie est réglable de 0 à 60°, offrant une adaptation optimale aux différentes configurations de chantier.

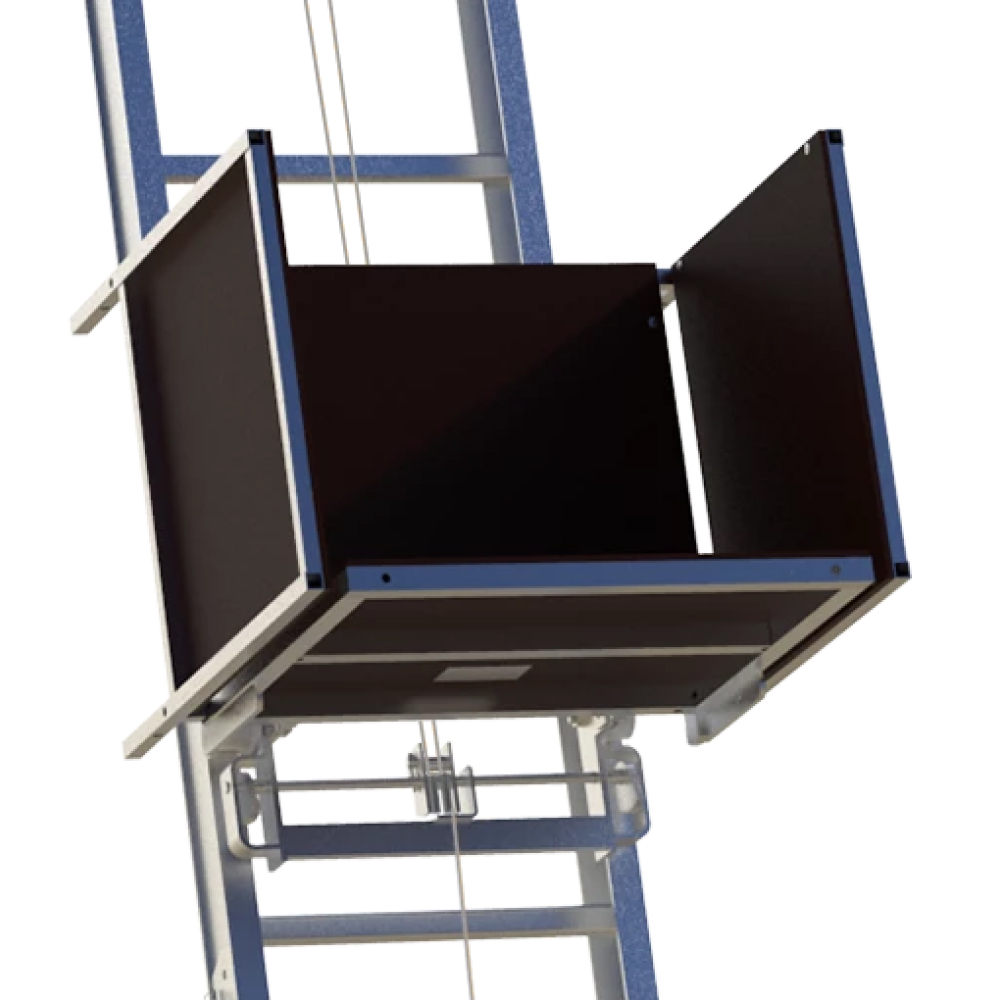

La caisse à matériaux polyvalente présente des dimensions compactes de 67 cm de longueur, 54 cm de profondeur et 49 cm de hauteur, avec la possibilité d’une version allongée atteignant 172 cm de longueur pour les besoins de chargement plus volumineux.
Robuste et pensé pour durer, le monte-matériaux NEVADA bénéficie d’éclisses amovibles améliorant sa longévité lors des manipulations sur chantier et du transport. Il est conforme à la directive machine 2006-42-CE ainsi qu’à la norme NF EN 12158-2, et est couvert par une garantie de 2 ans pièces et main-d’œuvre, assurant une utilisation sereine et durable.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Le monte-matériaux NEVADA supporte une charge utile maximale de 150 kg. Cette capacité garantit un levage efficace des matériaux sur chantier tout en respectant les normes de sécurité.
La hauteur maximale d’utilisation est de 15 mètres, extensible jusqu’à 20 mètres selon la configuration modulaire du système. Cette modularité permet d’adapter l’équipement aux besoins spécifiques des chantiers en façade et couverture.
Le NEVADA intègre plusieurs dispositifs de sécurité : un fin de course bas anti-mou de câble, un fin de course haut par capteur électrique, un fonctionnement en basse tension 24 V, ainsi qu’une télécommande avec arrêt d’urgence. Ces éléments assurent un contrôle précis et sécurisé du levage.
La genouillère fournie est réglable de 0 à 60°, ce qui facilite l’adaptation de l’angle de travail entre 30° et 90°. De plus, le système est compatible avec les échafaudages à cadres R200 et multidirectionnels M368, et peut être prolongé par des éléments modulaires pour atteindre une longueur utile jusqu’à 20 mètres.
Des packs et kits complémentaires sont disponibles : pack couvreur avec caisse grillagée et kit panier à tuiles, pack panneaux photovoltaïques avec fixation par sangles et supports en bois, kit confort de rallonge de 4 mètres, et kit étaiement/amarrage offrant diverses solutions d’ancrage. Ces options permettent d’adapter le monte-matériaux à des usages spécifiques et à différentes contraintes de chantier.
Il est interdit d’utiliser l’appareil si celui-ci n’est pas en bon état, en cas de vent supérieur à 35 km/h (avec genouillère) ou 110 km/h (sans genouillère), en atmosphères explosives ou tropicales, ou par temps orageux. Il ne faut pas surcharger l’appareil, transporter des personnes, inverser le sens de marche avant arrêt complet, ni faire circuler des charges au-dessus du personnel.

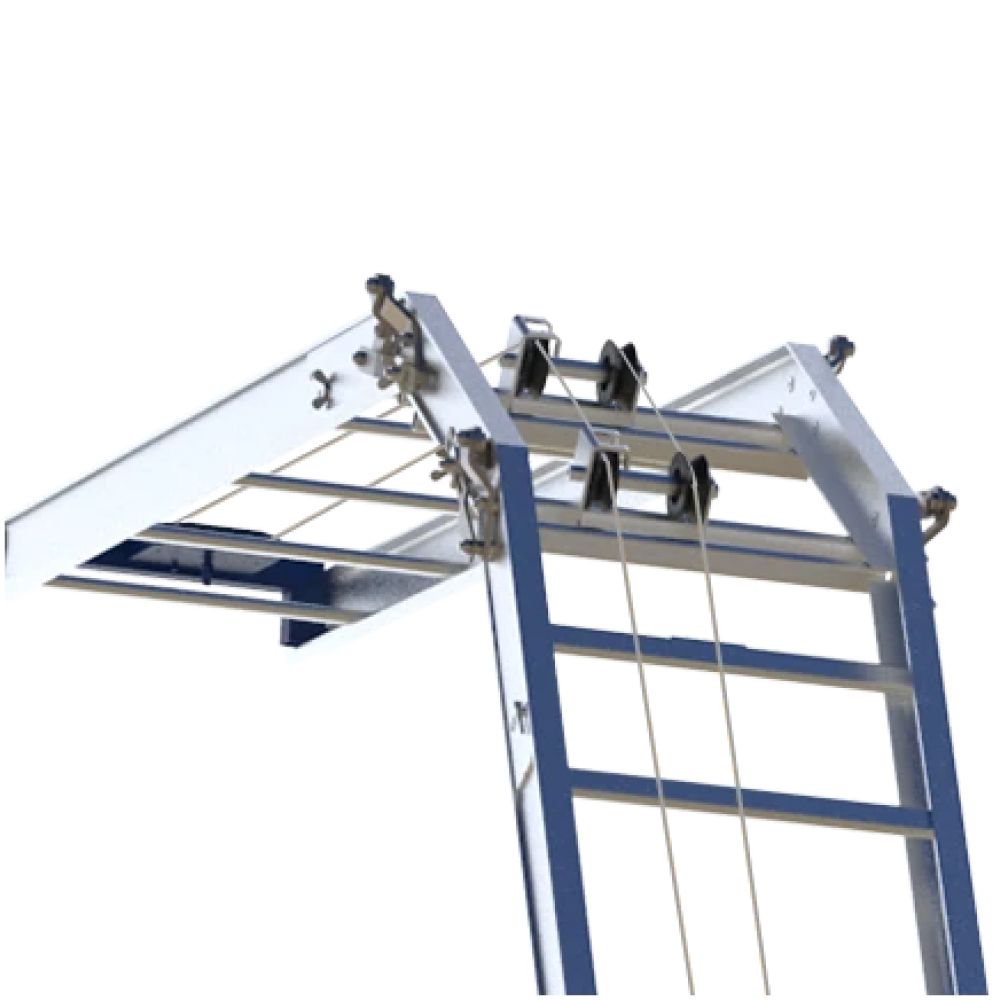

Le montage se réalise au sol en assemblant les éléments modulaires, insérant la genouillère et la pièce de tête, puis en fixant le treuil sur l’échelle de départ. La genouillère doit être positionnée avec un élément d’au moins 1 mètre en dessous et 6,5 mètres au-dessus pour garantir le bon déroulement du câble. Le treuil est verrouillé avec des goupilles fournies.
