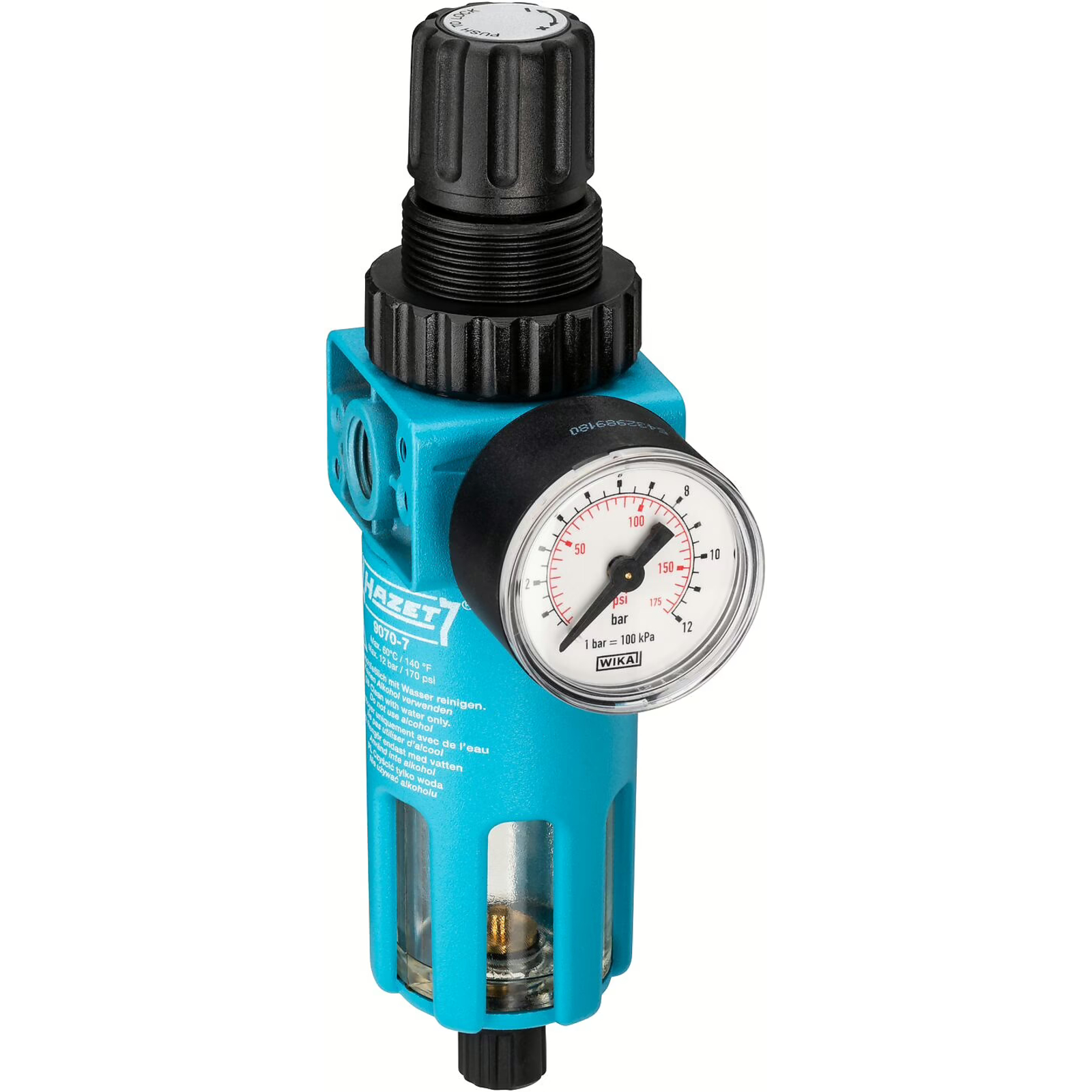

Le réducteur de pression 1/4" avec manomètre 0-12 bar 10 µm HAZET - 9070-7 est un équipement combinant un réducteur de pression, un filtre et un manomètre intégré.
Il est conçu pour filtrer l'air comprimé en éliminant les impuretés et particules de rouille grâce à un filtre de 10 µm.
Ce dispositif permet également de réduire la pression de l'air afin de l'adapter aux outils pneumatiques utilisés.
Le manomètre intégré affiche la pression sur une plage de 0 à 12 bar, avec une pression maximale admissible de 12 bar et une pression de service maximale de 10 bar.
Le raccordement s'effectue avec un filetage d'air de 1/4" (12,91 mm) pour l'entrée et la sortie, et un raccord pour manomètre de 1/8" (3,2 mm).
Le passage d'air à 6,3 bar est de 1800 Nl/min, garantissant un débit suffisant pour de nombreuses applications.
La capacité du réducteur de pression du filtre est de 50 ml.
Le réducteur supporte un champ de température de service allant de -10°C à +55°C.
Son poids net est de 0,38 kg.
Le produit est fabriqué en Union Européenne.
Son fonctionnement comprend un régulateur de pression situé en partie haute, qui se déverrouille par une traction vers le haut pour permettre le réglage.
La pression s'augmente en tournant le bouton dans le sens horaire et se diminue dans le sens antihoraire.
Une fois la pression souhaitée atteinte, le régulateur se verrouille en étant repoussé vers le bas.
Un dernier ajustement en rotation dans le sens horaire permet d'atteindre la pression exacte désirée.
Le dispositif intègre un système de vidange du condensat via une valve située au bas du filtre.
La vidange peut être semi-automatique (le condensat est évacué lorsque la pression est absente) ou manuelle (le bouton est pressé pour évacuer le condensat même sous pression).
Pour l'entretien, il est recommandé d'utiliser exclusivement de l'eau savonneuse pour nettoyer le bol du filtre.
L'utilisation d'huiles spécifiques telles que le HAZET Pneumatik-Spezialöl 9400-100 ou des huiles ISO et UNI FD est préconisée pour la lubrification.
Il est conseillé d'utiliser l'huile GAV Sprinter ADPV 22L pour ce modèle, afin de garantir la durabilité du produit.
Le réducteur et son filtre doivent être stockés dans un endroit sec, à l'abri de la poussière, à une température comprise entre -10°C et +55°C, avec une humidité relative maximale de 65%.
Ce réducteur de pression est adapté pour des applications pneumatiques nécessitant un air propre et une pression régulée, garantissant la protection des outils et une performance optimale.
Il ne doit pas être exposé à des sources de chaleur supérieures à 60°C ni installé dans des environnements soumis à des chocs, vibrations ou fortes concentrations d'alcool ou de solvants.
En résumé, le réducteur de pression HAZET 9070-7 est un composant fiable et précis pour la gestion de la pression d'air comprimé, intégrant filtration, régulation et mesure, avec des caractéristiques techniques adaptées à un usage professionnel.
Pour régler la pression, il faut tirer le régulateur situé en partie haute vers le haut pour le déverrouiller. Ensuite, tournez le bouton dans le sens horaire pour augmenter la pression ou dans le sens antihoraire pour la diminuer. Une fois la pression souhaitée atteinte, repoussez le régulateur vers le bas pour le verrouiller et effectuez un dernier ajustement en rotation horaire pour obtenir la pression exacte désirée.
Le réducteur intègre un filtre avec un degré de filtration de 10 µm capable d’éliminer les impuretés et particules de rouille. Il offre un débit d’air de 1800 Nl/min à une pression de 6,3 bar, adapté à de nombreuses applications pneumatiques.
La pression maximale admissible est de 12 bar, avec une pression de service recommandée maximale de 10 bar. Le champ de température de service va de -10°C à +55°C. Il est déconseillé d’exposer le réducteur à des sources de chaleur supérieures à 60°C ou à des environnements soumis à des chocs, vibrations ou fortes concentrations d’alcool ou de solvants.
La vidange du condensat se fait via une valve située au bas du filtre. Elle peut être semi-automatique, s’activant lorsque la pression est absente, ou manuelle en appuyant sur un bouton même sous pression. Il est important de vidanger régulièrement pour garantir le bon fonctionnement du filtre.
Pour l’entretien, nettoyez le bol du filtre uniquement avec de l’eau savonneuse, sans utiliser d’huiles ou solvants de nettoyage. Pour la lubrification, il est conseillé d’utiliser des huiles spécifiques telles que le HAZET Pneumatik-Spezialöl 9400-100, des huiles ISO et UNI FD, ou particulièrement l’huile GAV Sprinter ADPV 22L afin de préserver la durabilité du produit.
Le raccordement d’air s’effectue avec un filetage de 1/4" (12,91 mm) à l’entrée et à la sortie, tandis que le raccord du manomètre est de 1/8" (3,2 mm). Le produit pèse 0,38 kg et doit être installé en respectant la direction du flux d’air indiquée par des flèches.
