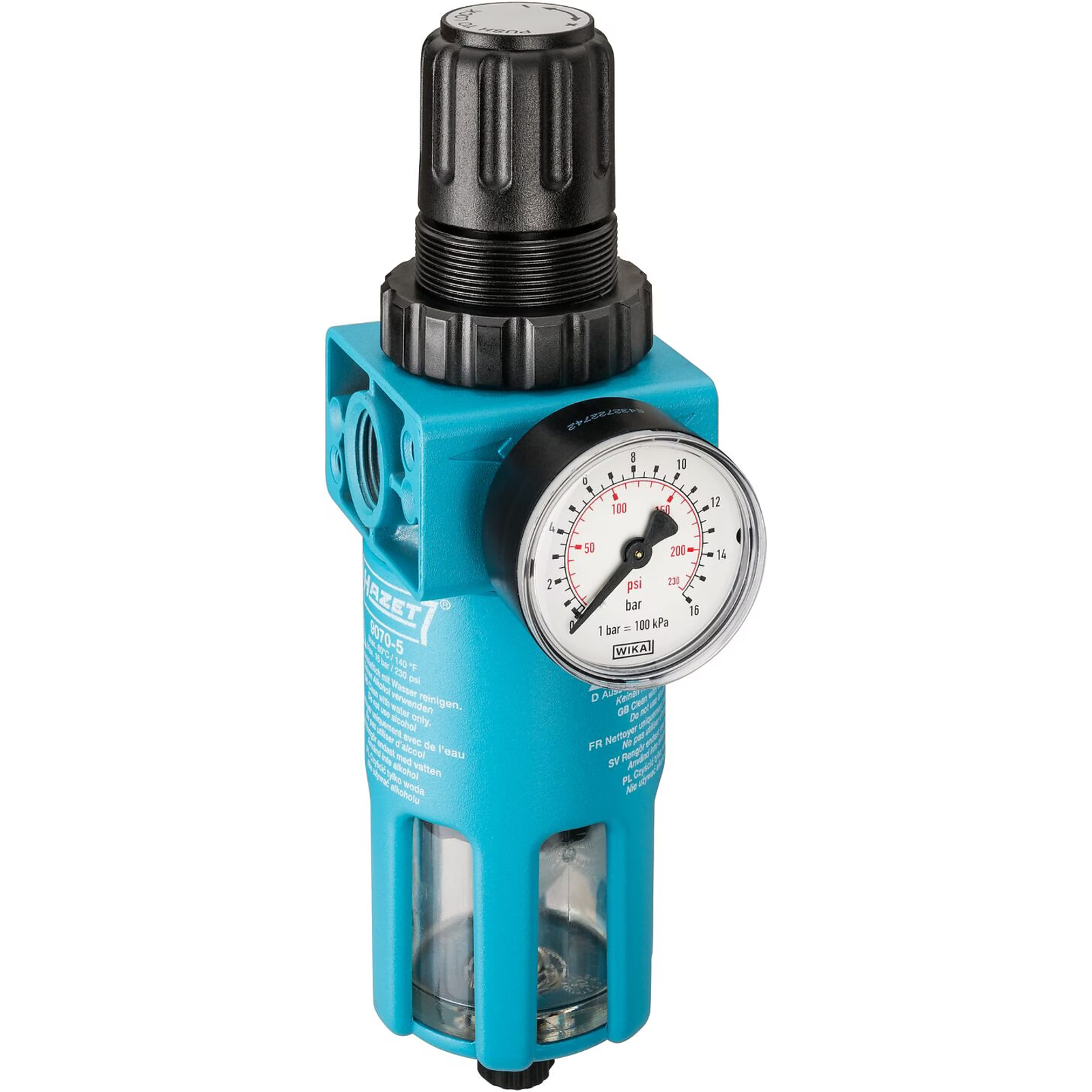

Le réducteur de pression filtre 1/2" avec manomètre 0-16 bar HAZET - 9070-5 est un équipement destiné à la maintenance des systèmes d’air comprimé.
Ce produit combine un réducteur de pression et un filtre avec manomètre intégré permettant un contrôle précis de la pression.
Le filetage du raccord d’air est de 1/2" (20,67 mm), assurant une compatibilité standard.
Le passage d’air à une pression de 6,3 bar est de 5000 Nl/min, garantissant un débit important pour les applications industrielles.
La pression maximale supportée est de 16 bar, avec une pression de service maximale recommandée de 12 bar.
Le manomètre affiche la pression dans une plage de 0 à 16 bar, avec un raccord de manomètre de 1/8" (3,2 mm).
Le filtre intégré possède un degré de filtration de 10 µm, assurant l’élimination efficace des particules de saleté et de rouille dans le système d’air comprimé.
La capacité du réducteur de pression du filtre est de 50 ml.
Le produit est fabriqué en Union Européenne.
Le poids net de l’appareil est de 0,89 kg.
Il est conçu pour fonctionner dans un champ de température allant de -10°C à +55°C.
Son utilisation principale est la filtration de l’air comprimé pour éliminer les impuretés et la réduction de la pression d’air afin de l’adapter aux outils pneumatiques utilisés.
Le réducteur permet également la lubrification de l’air comprimé afin de prévenir la corrosion (fonction présente uniquement dans certaines unités de maintenance).
Le réglage de la pression s’effectue via le bouton du régulateur de pression situé sur le dessus de l’appareil.
Il faut tirer ce bouton vers le haut pour le déverrouiller, puis tourner dans le sens horaire pour augmenter la pression ou dans le sens antihoraire pour la réduire.
Une fois la pression désirée atteinte, le bouton est repoussé vers le bas pour verrouiller le réglage.
Une dernière rotation dans le sens horaire permet d’ajuster précisément la pression.
Le réducteur est équipé d’un robinet de vidange du condensat situé dans la partie inférieure du filtre.
Ce robinet peut être utilisé en mode semi-automatique, manuel ou fermé manuellement, ce qui facilite l’évacuation régulière de l’eau condensée.
Pour l’entretien, il est recommandé de nettoyer le bol du filtre uniquement avec de l’eau et du savon, sans utiliser d’huiles ou solvants qui pourraient endommager le produit.
Le condensat doit être évacué régulièrement pour assurer un fonctionnement optimal.
Le produit doit être stocké dans un endroit sec, à l’abri de la poussière, de liquides et de substances agressives, à une température comprise entre -10°C et +55°C, avec une humidité relative maximale de 65%.
Ce réducteur de pression filtre est conçu pour ne pas dépasser une température de fonctionnement de 60°C et doit être protégé contre les chocs, vibrations et concentrations élevées d’alcool ou de solvants.
Le produit est conforme aux normes de sécurité, avec une utilisation prévue uniquement pour la maintenance des systèmes d’air comprimé.
En résumé, le réducteur de pression filtre 9070-5 HAZET est un composant fiable et performant, adapté aux exigences industrielles pour la régulation et la filtration d’air comprimé, garantissant la protection des outils pneumatiques et la qualité de l’air distribué.
Le réglage s’effectue via le bouton du régulateur situé sur le dessus de l’appareil. Il faut tirer ce bouton vers le haut pour le déverrouiller, puis tourner dans le sens horaire pour augmenter la pression ou dans le sens antihoraire pour la réduire. Une fois la pression désirée atteinte, repoussez le bouton vers le bas pour verrouiller le réglage. Une dernière rotation dans le sens horaire permet un ajustement précis.
Le filtre intégré assure une filtration efficace avec un degré de filtration de 10 µm, éliminant les particules de saleté et de rouille. Le passage d’air à une pression de 6,3 bar est de 5000 Nl/min, ce qui garantit un débit important adapté aux applications industrielles.
Le réducteur est équipé d’un robinet de vidange situé dans la partie inférieure du filtre. Ce robinet peut être utilisé en mode semi-automatique (le robinet s’ouvre automatiquement en l’absence de pression), en mode manuel (le condensat est évacué en appuyant sur le bouton même sous pression), ou être fermé manuellement en tournant le bouton dans le sens antihoraire. Il est important d’évacuer régulièrement le condensat pour assurer un fonctionnement optimal.
La pression maximale supportée par le réducteur est de 16 bar, avec une pression de service maximale recommandée de 12 bar. Le produit doit être utilisé dans un champ de température compris entre -10°C et +55°C, sans dépasser 60°C en fonctionnement. Il ne doit pas être exposé à des chocs, vibrations, ni à des concentrations élevées d’alcool ou de solvants.
Le bol du filtre doit être nettoyé uniquement avec de l’eau et du savon, sans utiliser d’huiles, solvants ou autres produits susceptibles d’endommager le filtre. Le condensat doit être évacué régulièrement. Ces précautions garantissent la durabilité et le bon fonctionnement du réducteur de pression filtre.
