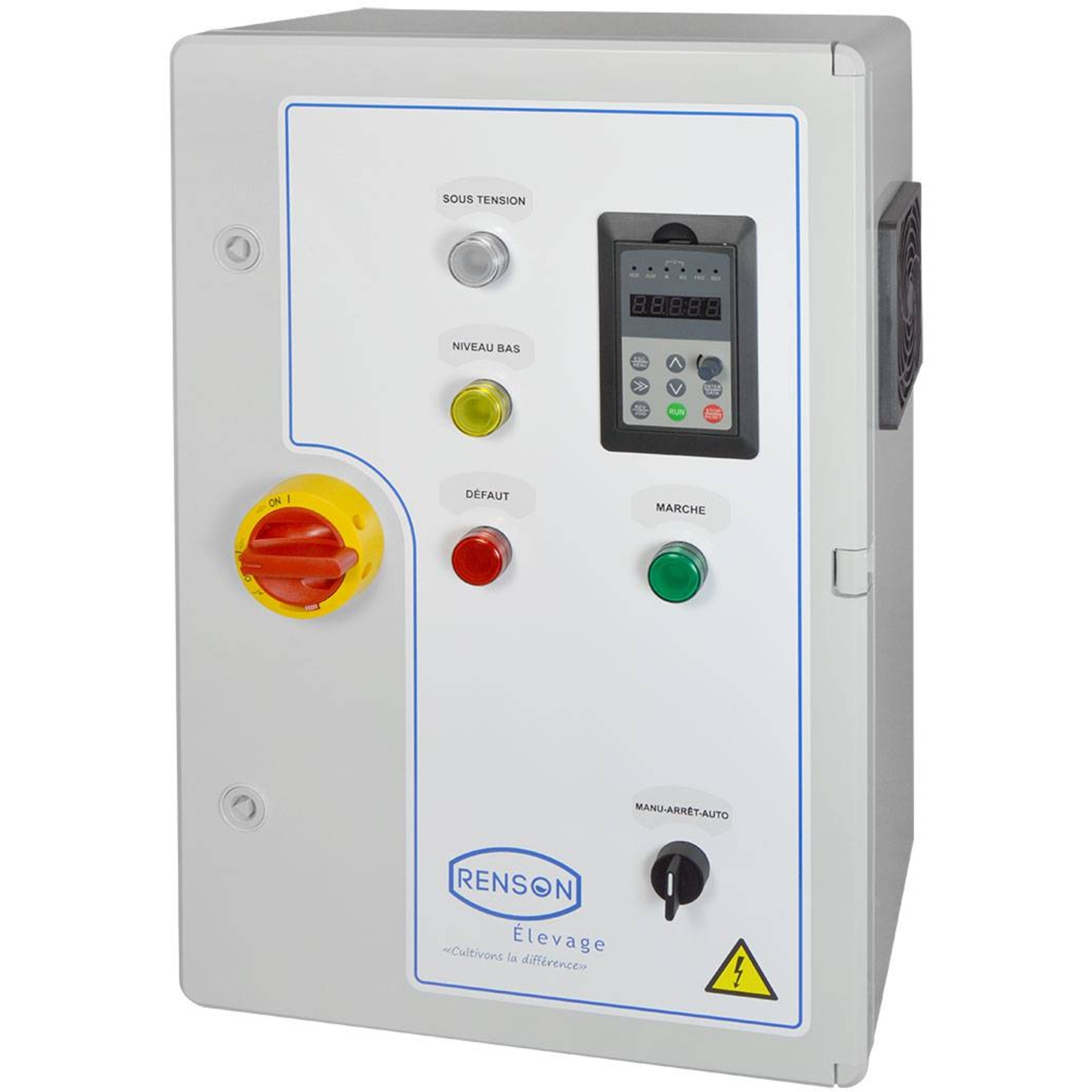

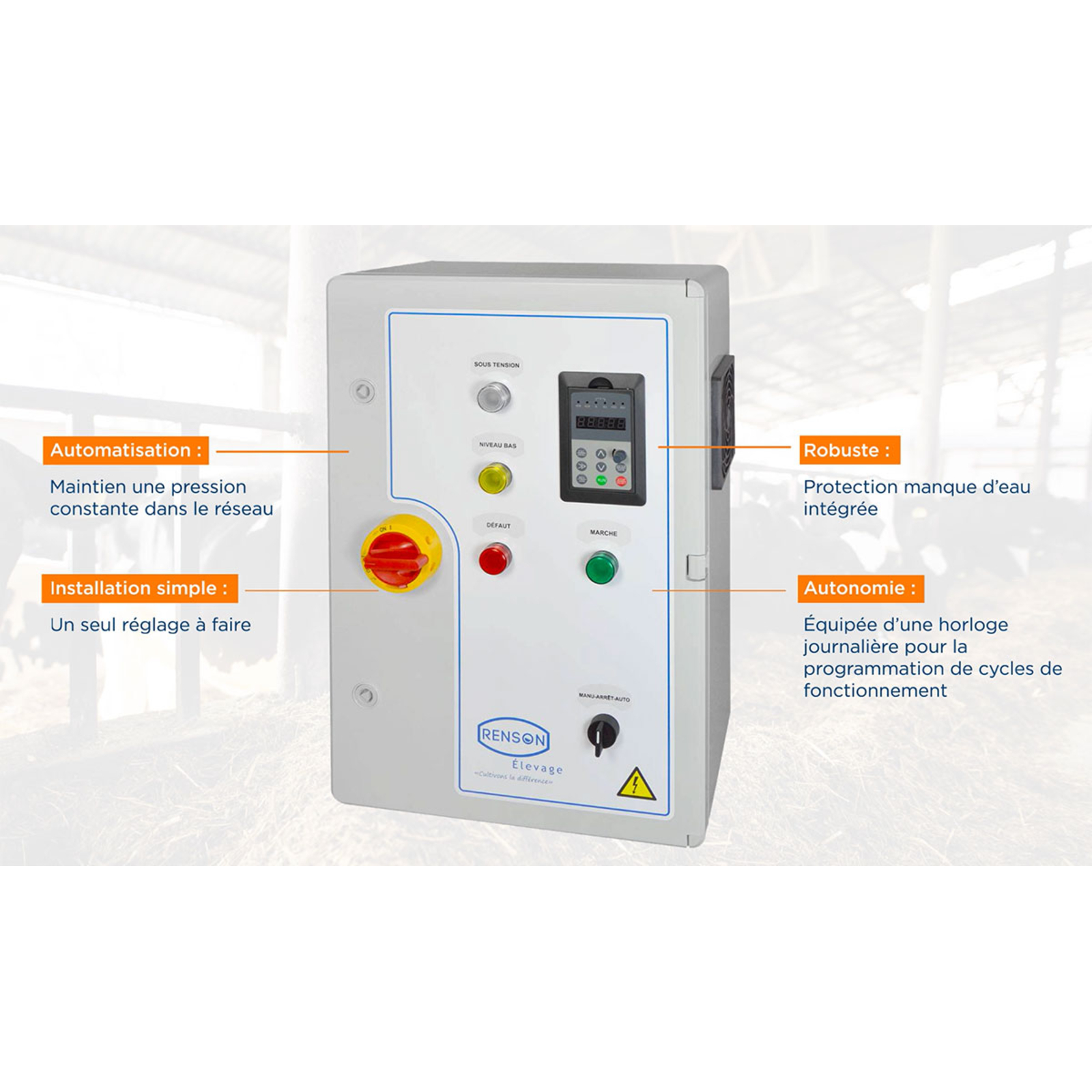

L'armoire à pression constante ARM PRESS CONST 4KW <100M RENSON est conçue pour maintenir une pression constante dans le réseau, quel que soit le débit.
Elle permet la gestion automatique d’une pompe en surpression grâce à un variateur de fréquence pré-réglé, dédié à la pompe.
L'utilisateur n'a qu'à régler la pression d'utilisation directement sur la façade du coffret.
La régulation est assurée par un capteur de pression 0-10 bar inclus, raccordé au variateur, garantissant une pression stable sur le réseau.
La commande automatique de remplissage se fait également via ce capteur de pression.
Cette armoire est équipée d’une protection contre le manque d’eau, efficace grâce à une sonde ou un flotteur, avec un régulateur de niveau et une sonde de niveau incluse.
Un horloge journalière programmable est intégrée pour la programmation de cycles de fonctionnement.
L'installation est simple avec un seul réglage à effectuer.

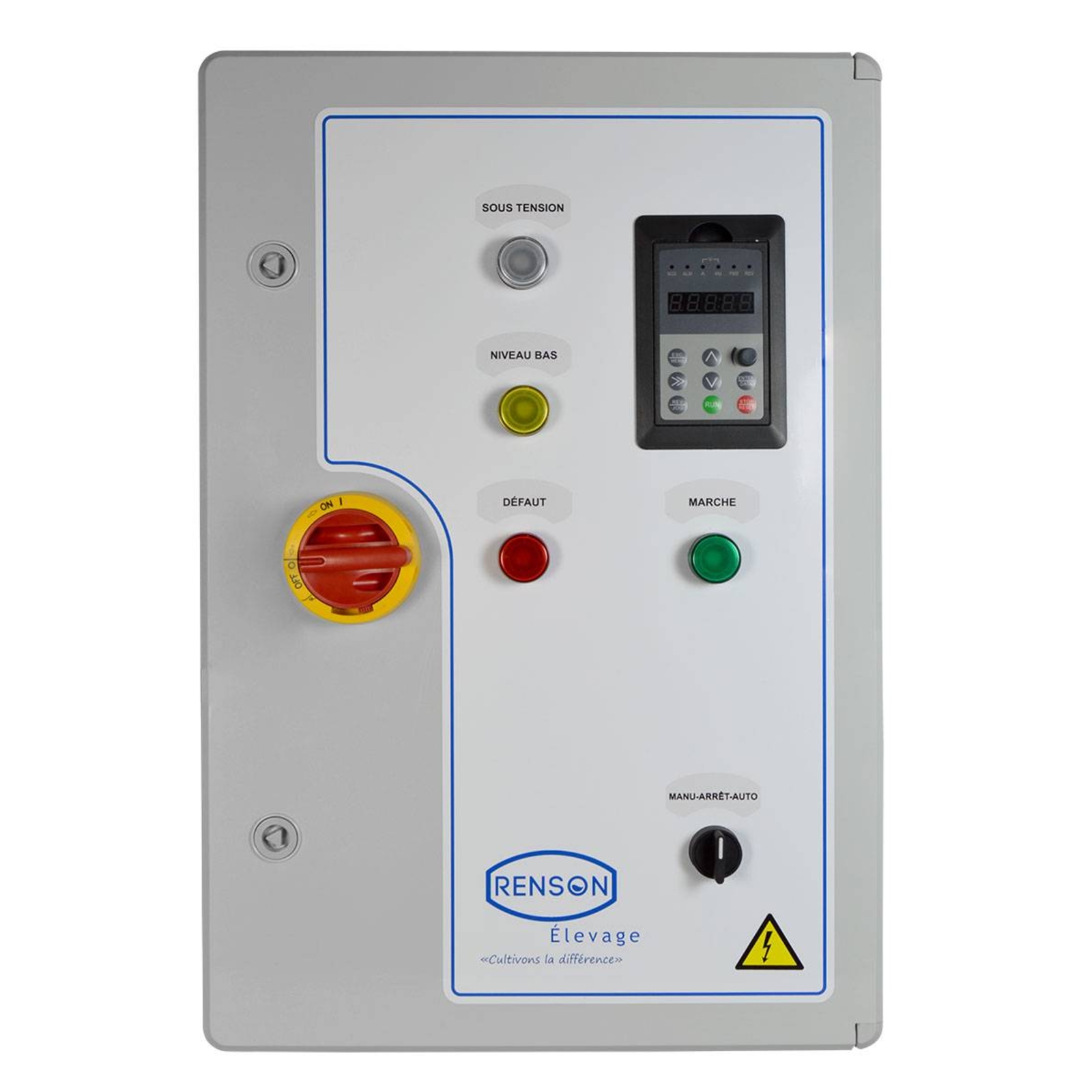

L'armoire comprend plusieurs voyants pour indiquer la mise sous tension, la pompe en marche, un défaut de pompe et le manque d'eau.
Caractéristiques techniques principales :
- Alimentation électrique 380V 3 phases ± 5%, 50/60 Hz
- Température ambiante d’utilisation de -5°C à +40°C
- Indice de protection IP44

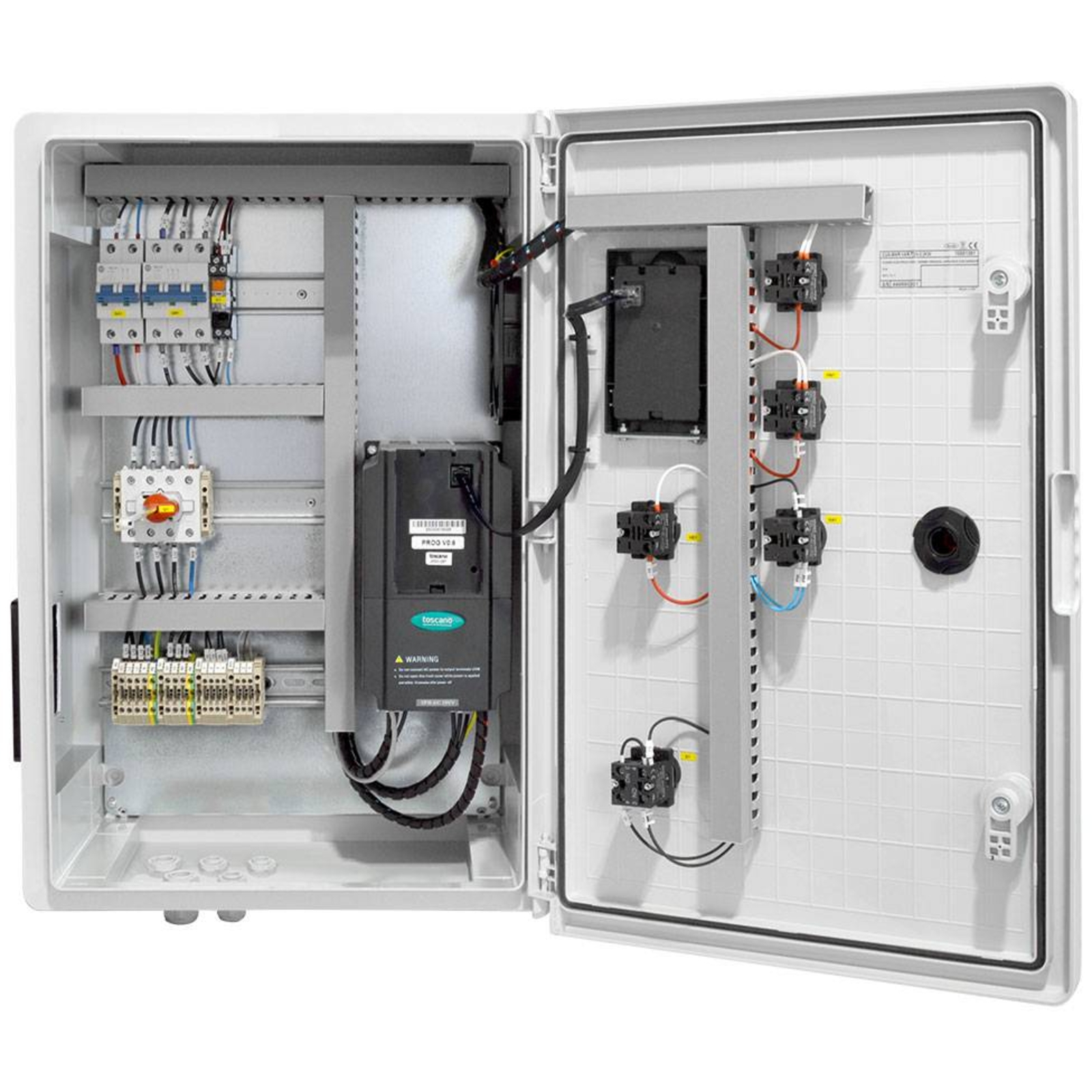

Composition et équipements :
- Enveloppe en plastique ABS
- Interrupteur tétrapolaire à commande extérieure
- Variateur de fréquence
- Disjoncteurs internes de protection
- Commutateur 3 positions (Marche - 0 - Auto)
- Ventilation intégrée
- Bornier de raccordement avec presse-étoupes pour des connexions étanches
- Plan électrique D.A.O.
- Panneau de commande local du variateur en façade
- Horloge journalière programmable
- Capteur de pression avec 10 mètres de câble blindé
Le câblage comprend plusieurs borniers dédiés pour la gestion des signaux de manque d'eau et de commande externe :
- Le bornier XC1 pour la sonde de manque d'eau en puits ou forage avec raccordement de la sonde rouge et de la terre.
- Le bornier XN1 pour la sélection du type de détection de manque d'eau (sonde ou flotteur) avec une configuration spécifique pour éviter un voyant allumé en permanence.
- Le bornier XS1 pour la commande externe et la détection de manque d'eau dans cuve, citerne, bâche ou réservoir.
- Le bornier XT1 pour le transmetteur de pression analogique 4-20mA.
L’horloge hebdomadaire est raccordée à l’automatisme de l’armoire, permettant de régler la date, l’heure et les créneaux horaires de fonctionnement.
Elle peut être mise en mode ON AUTO ou OFF AUTO selon les besoins.
Cette armoire est recommandée pour des installations nécessitant un maintien fiable de la pression avec une protection intégrée contre le manque d'eau et une programmation flexible des cycles de fonctionnement.

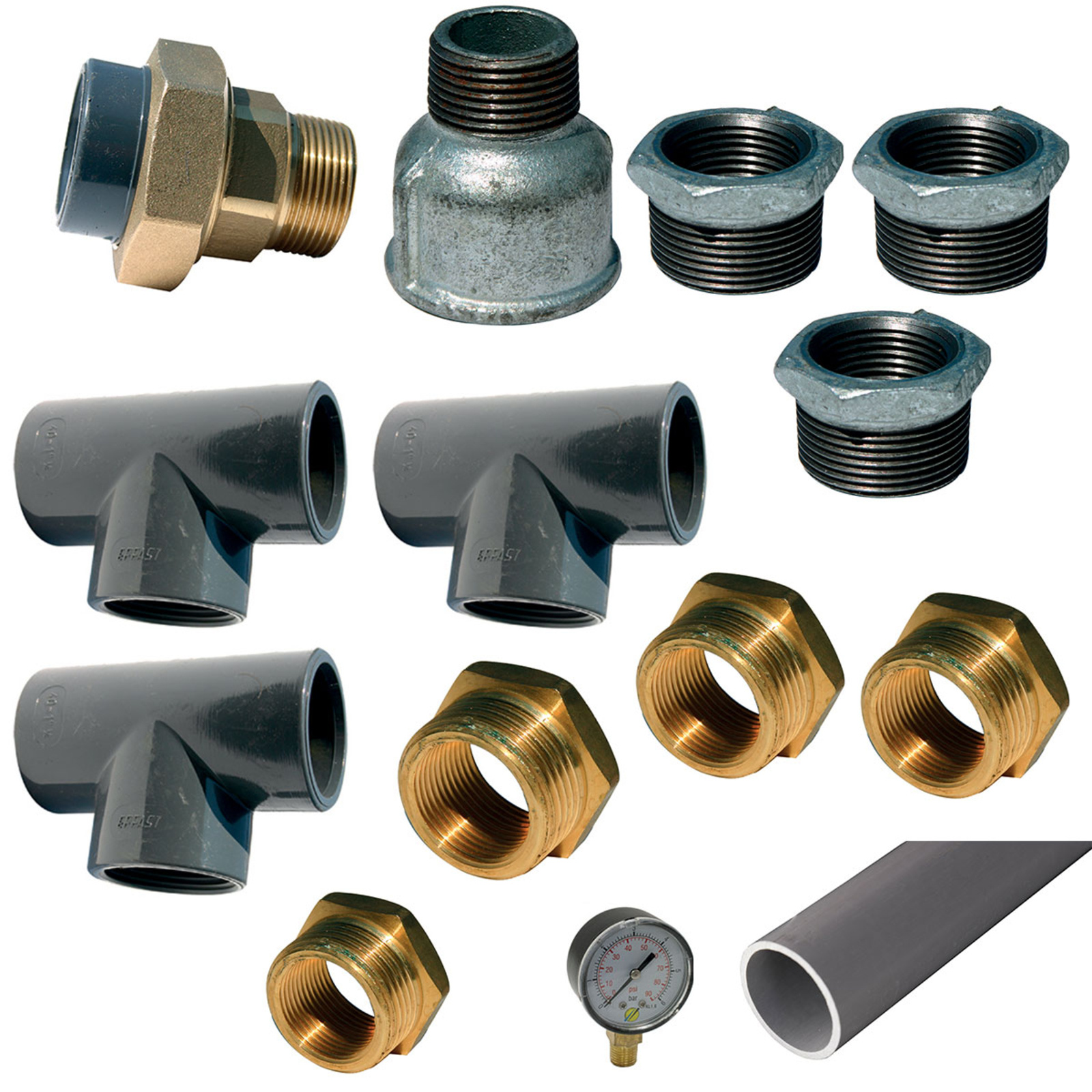

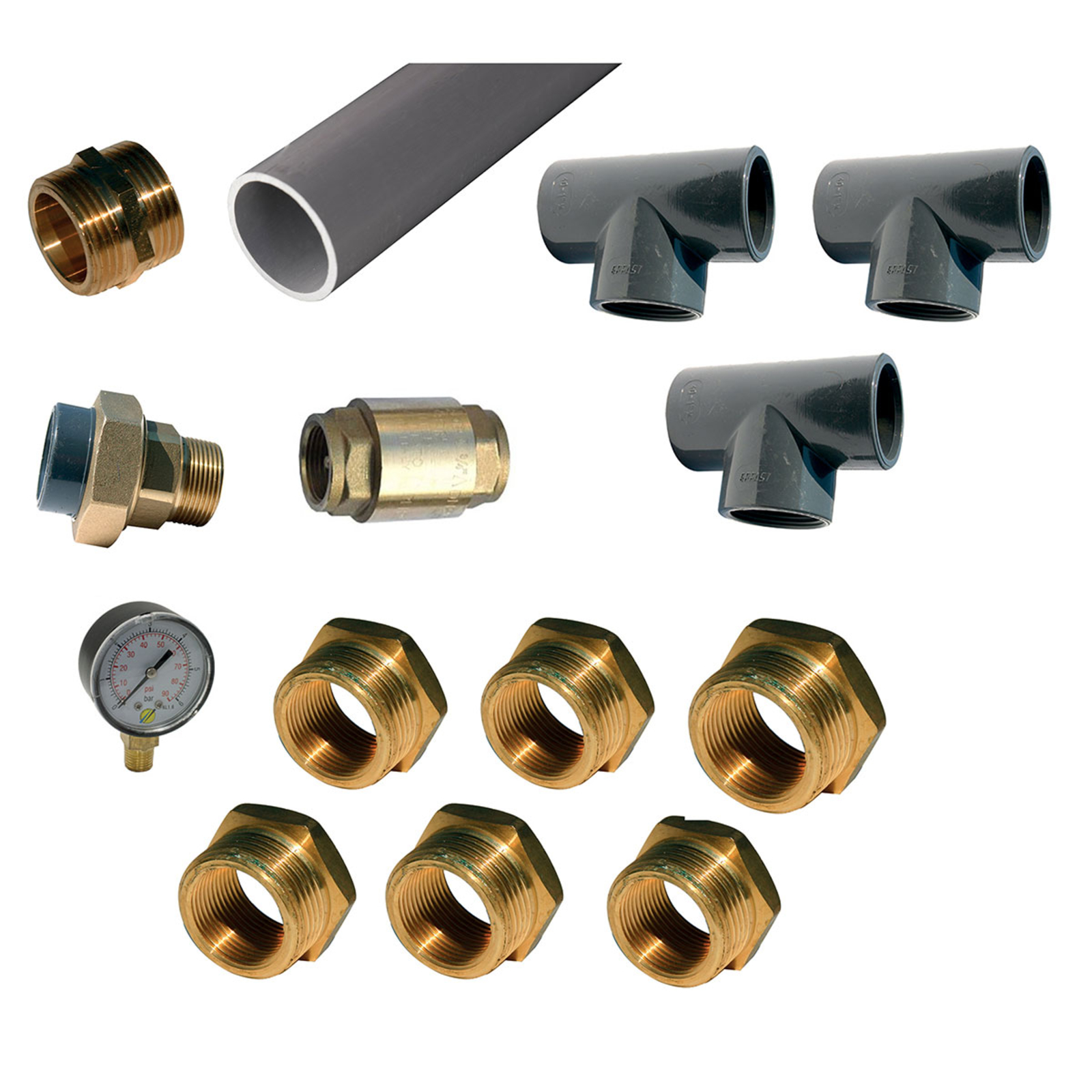

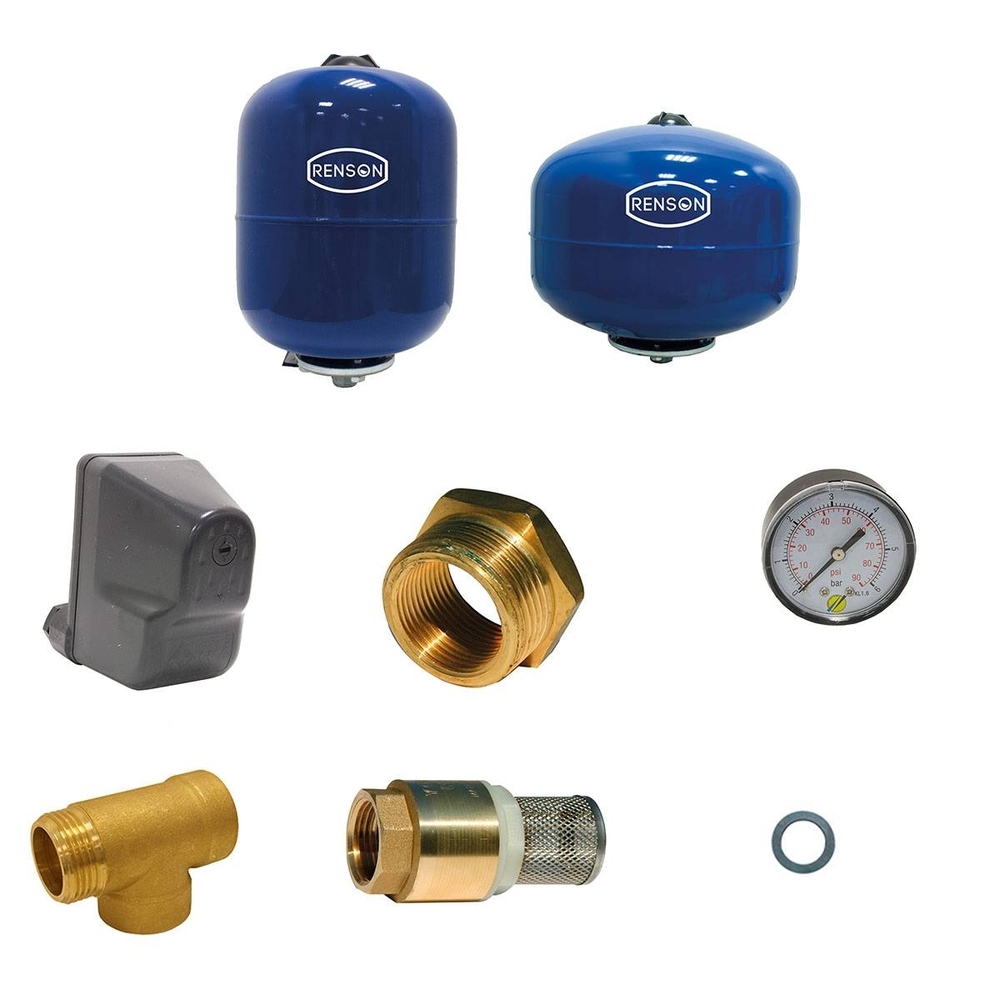

Des accessoires complémentaires sont proposés, tels que le kit réservoir vertical 8L avec pressostat, manomètre et clapet, ainsi que des kits TDS en différentes tailles pour compléter l’installation.
