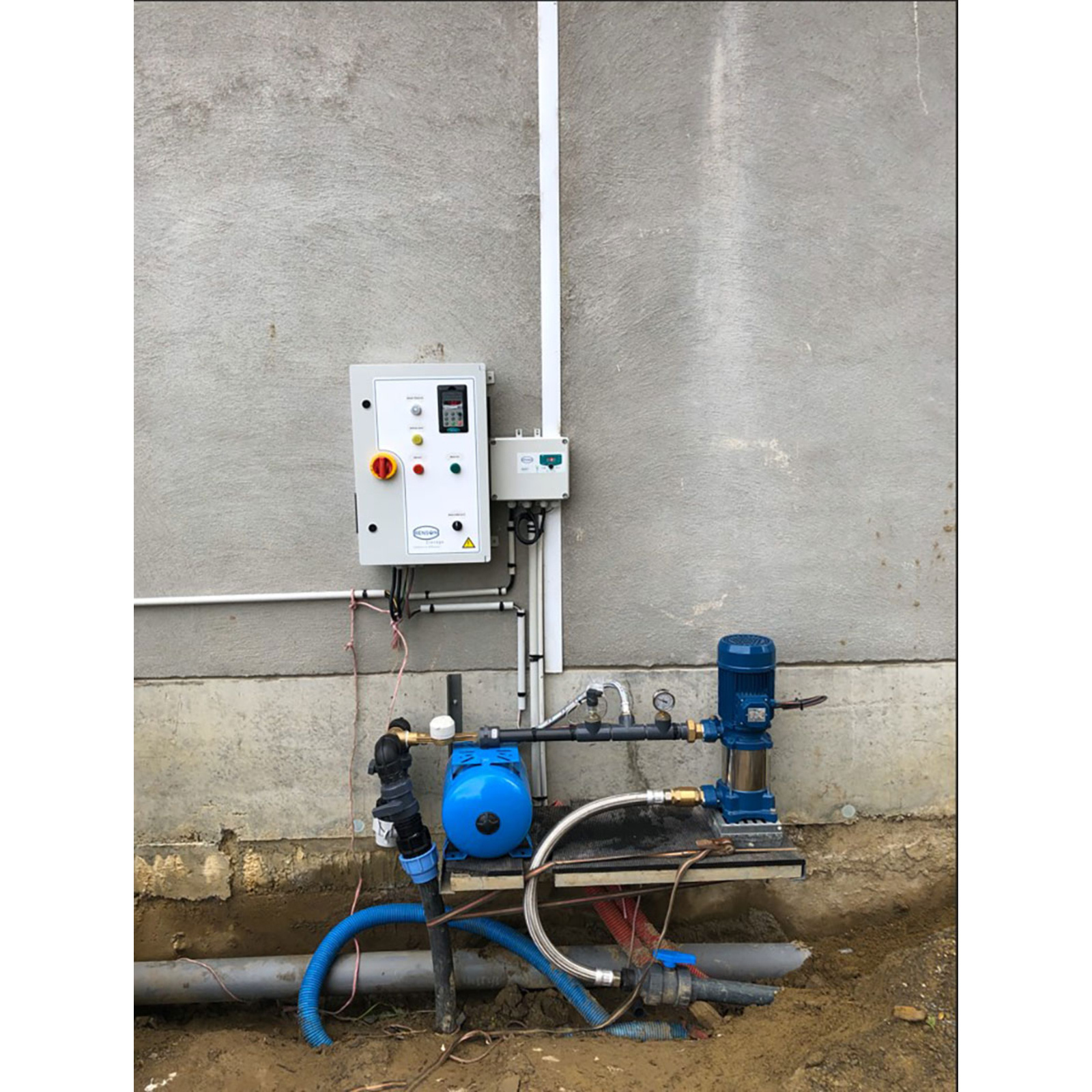

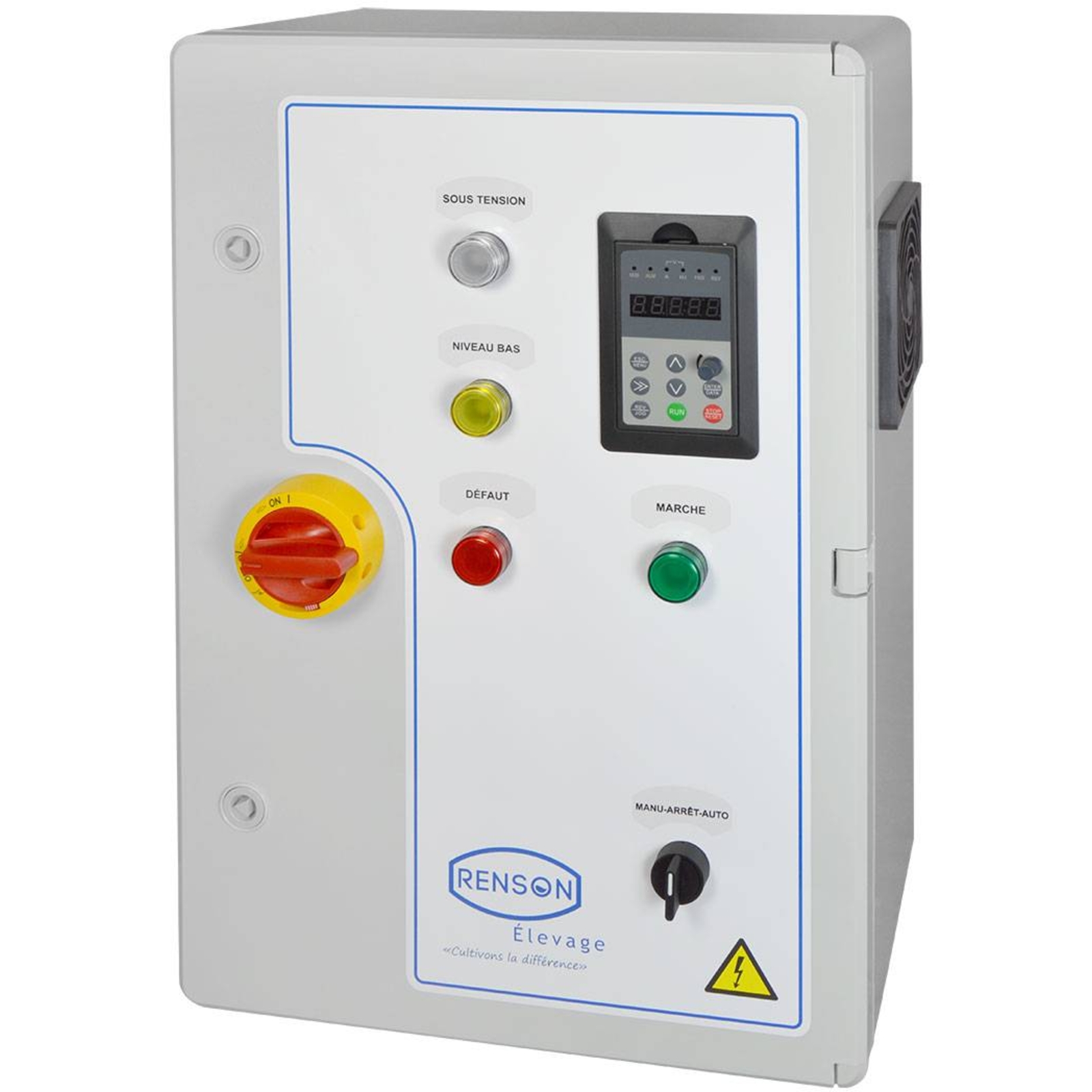

L'ARM PRESS CONST 5,5KW <100M RENSON est une armoire à pression constante conçue pour maintenir une pression stable dans un réseau, quel que soit le débit.
Cette armoire permet la gestion d’une pompe en surpression grâce à un variateur de fréquence pré-réglé, dédié à la pompe.
L'utilisateur n'a qu'à régler la pression d’utilisation directement en façade du coffret.
La régulation s’effectue par un capteur de pression 0-10 bar inclus, raccordé au variateur, assurant une pression constante sur le réseau.
La commande automatique de remplissage est également pilotée via ce capteur de pression.
L’armoire intègre une protection contre le manque d’eau, efficace grâce à une sonde ou un flotteur, avec un régulateur de niveau et sonde incluse.
Elle est équipée d’une horloge journalière programmable permettant la programmation de cycles de fonctionnement.

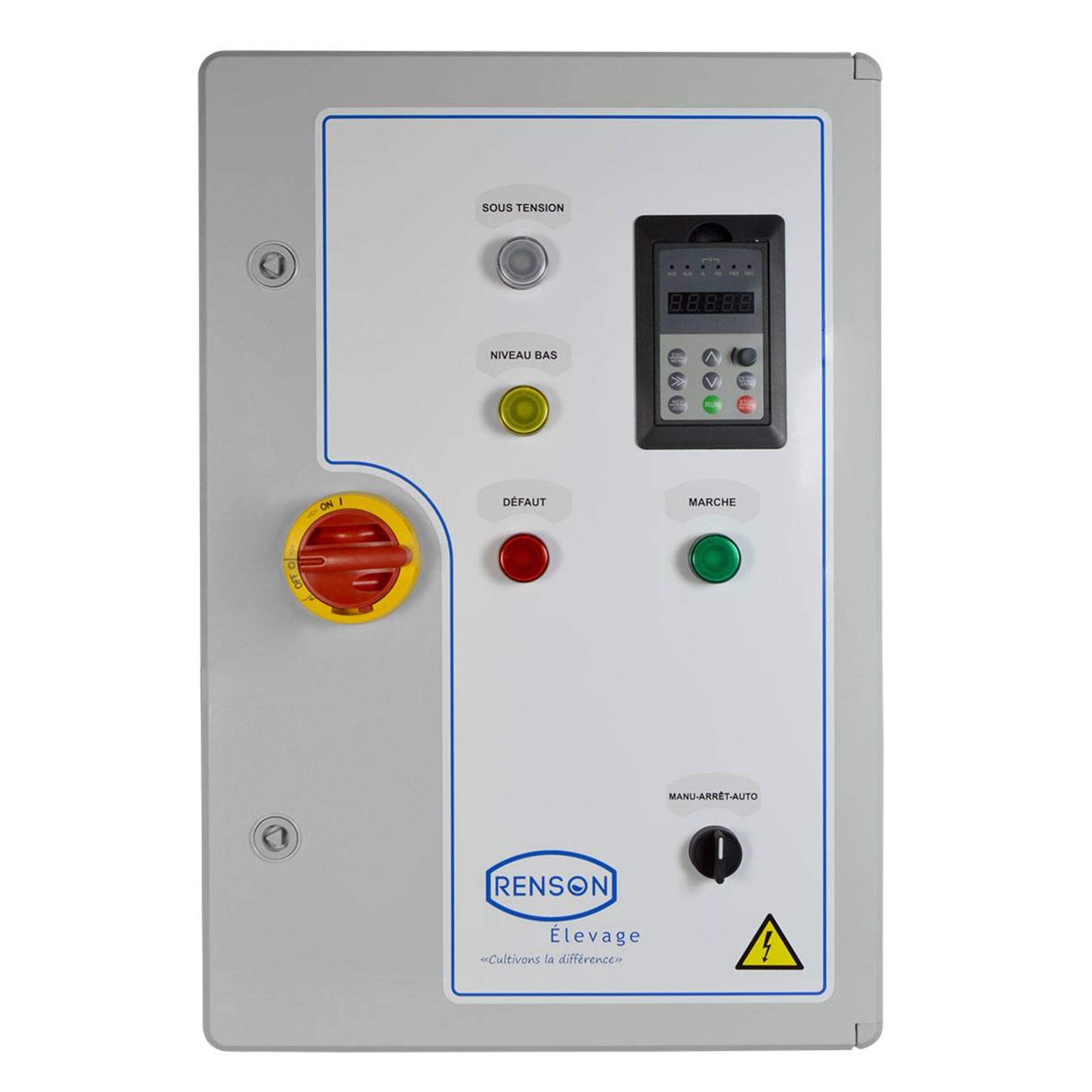

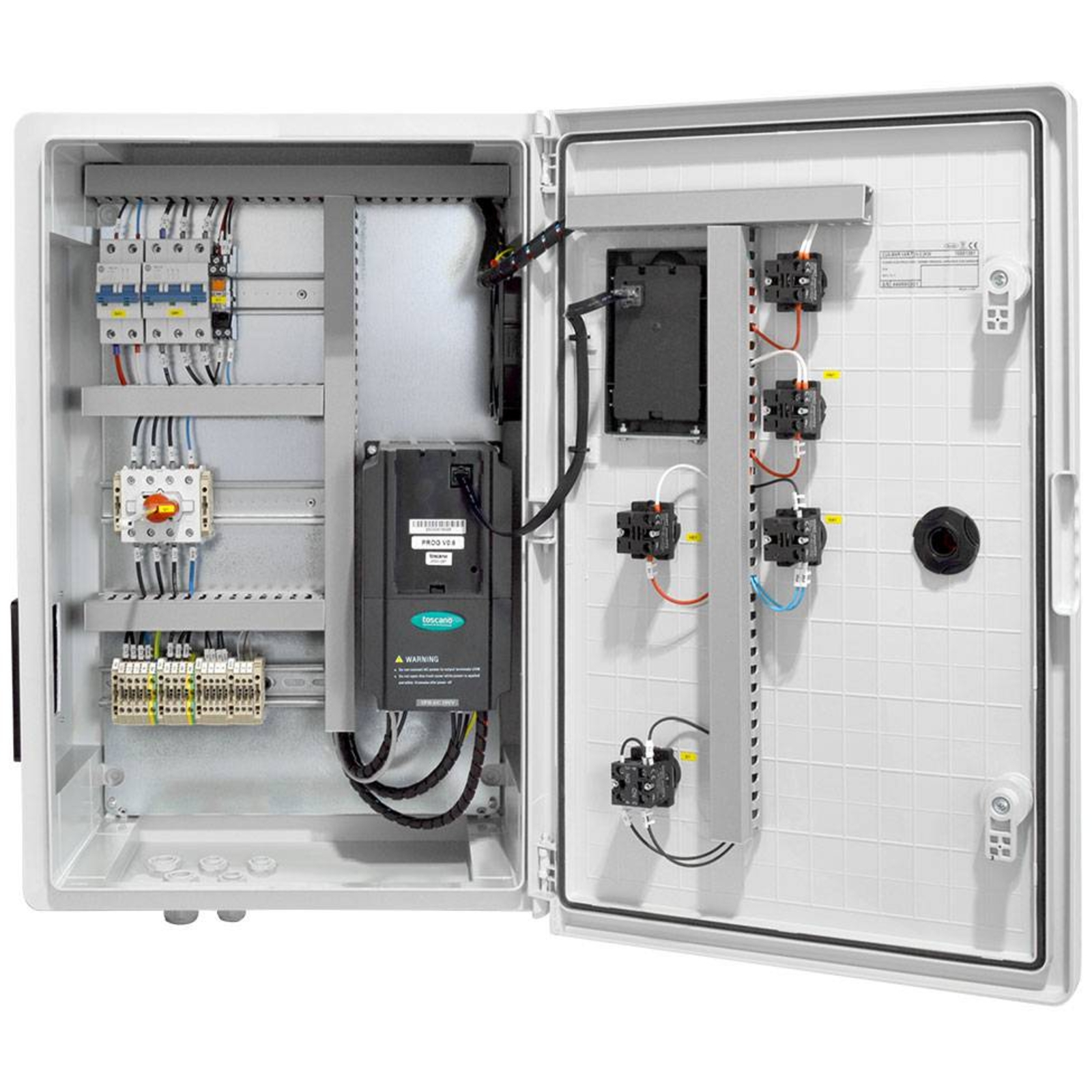

La composition technique comprend une enveloppe en plastique ABS, un interrupteur tétrapolaire à commande extérieure, un variateur de fréquence, des disjoncteurs internes de protection, un commutateur 3 positions (Marche - 0 - Auto), une ventilation, un bornier de raccordement, un plan électrique D.A.O., ainsi que des voyants indiquant la mise sous tension, la marche de la pompe, les défauts et le manque d’eau.
Le panneau de commande local du variateur est accessible en façade.
Des presse-étoupes assurent des raccordements filaires étanches.
Les caractéristiques techniques sont les suivantes :
- Alimentation électrique en 380V triphasé ± 5%, fréquence 50/60 Hz
- Température ambiante d’utilisation de -5°C à +40°C
- Indice de protection IP44 assurant une protection contre les projections d’eau
Le câblage se fait via plusieurs borniers dédiés :
- BORNIER XC1 pour la sonde de manque d’eau en puits ou forage, avec raccordement de la sonde rouge et de la terre, la pompe immergée pouvant servir de sonde de référence.
- BORNIER XN1 pour la sélection de l’organe de détection du manque d’eau, soit sonde puits/forage, soit flotteur en cuve, citerne, bâche ou réservoir.
- BORNIER XS1 pour la commande externe (télécommande) et détection manque d’eau dans cuve, citerne, bâche ou réservoir, avec possibilités de raccordement de flotteurs ou pressostats.
- BORNIER XT1 pour le transmetteur de pression analogique 4-20mA, 0-10 bar, avec raccordement des fils négatif, positif et masse/terre.
L’horloge hebdomadaire est raccordée à l’automatisme de l’armoire et permet de régler la date, l’heure et différents créneaux horaires.
Elle peut être activée en mode automatique (ON AUTO) ou désactivée (OFF AUTO) via un bouton manuel.

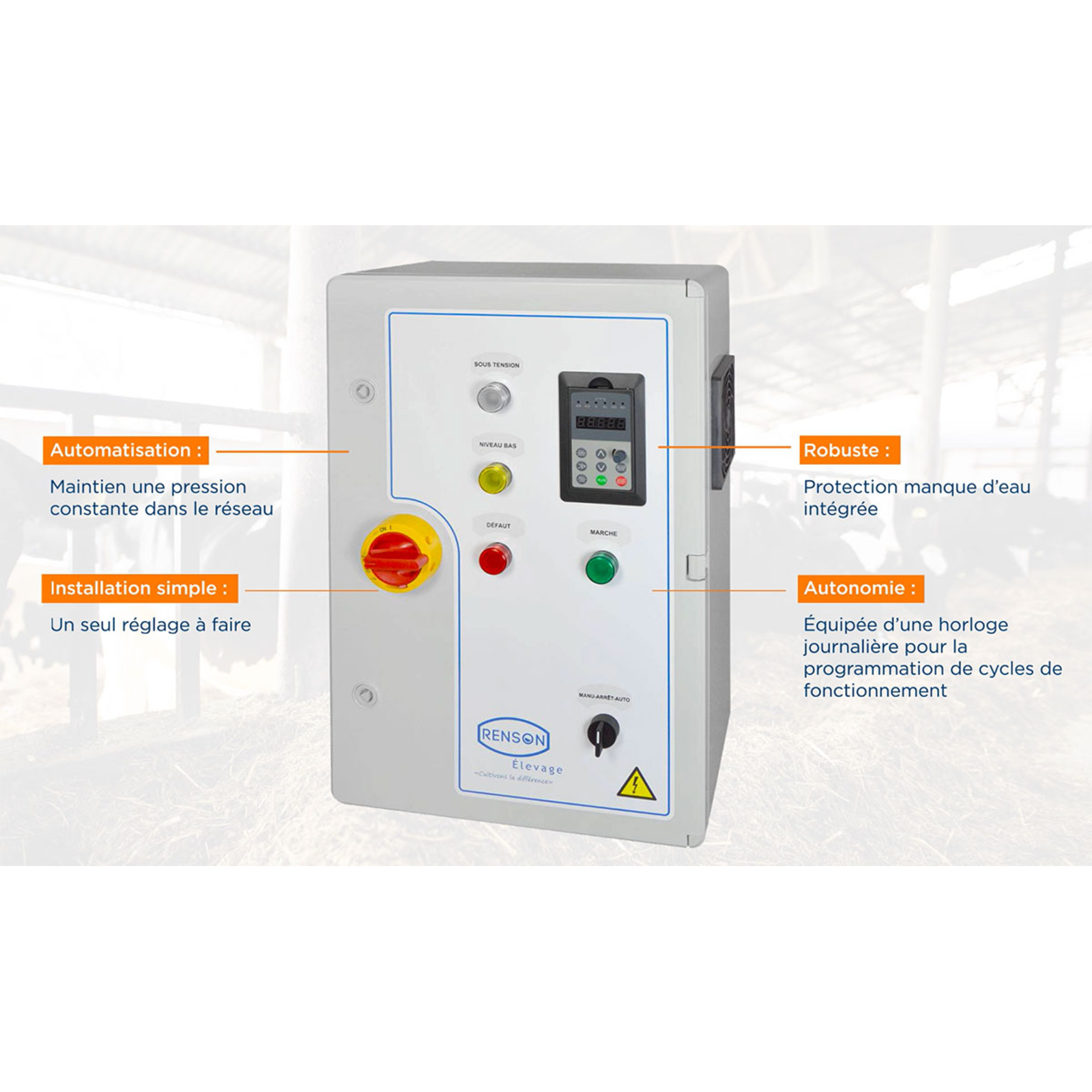

Ce produit offre une installation simple avec un seul réglage à effectuer, une protection intégrée contre le manque d’eau, et une gestion optimisée de la pompe grâce à son variateur de fréquence et son capteur de pression.
Des accessoires conseillés complètent l’offre, tels que des kits réservoir vertical 8L avec pressostat, manomètre et clapet, ainsi que des kits TDS en différentes dimensions.
L'ARM PRESS CONST 5,5KW <100M RENSON est une armoire à pression constante conçue pour maintenir une pression stable dans un réseau, quel que soit le débit. Elle gère une pompe en surpression grâce à un variateur de fréquence pré-réglé, dédié à la pompe, avec un réglage simple de la pression d’utilisation directement en façade.
La régulation s’effectue par un capteur de pression 0-10 bar inclus, raccordé au variateur, assurant une pression constante sur le réseau. La commande automatique de remplissage est également pilotée via ce capteur. L’armoire intègre une protection contre le manque d’eau, efficace grâce à une sonde ou un flotteur, avec un régulateur de niveau et sonde inclus. Une horloge journalière programmable permet la programmation de cycles de fonctionnement.
La composition technique comprend une enveloppe en plastique ABS, un interrupteur tétrapolaire à commande extérieure, un variateur de fréquence, des disjoncteurs internes de protection, un commutateur 3 positions (Marche - 0 - Auto), une ventilation, un bornier de raccordement, un plan électrique D.A.O., ainsi que des voyants indiquant la mise sous tension, la marche de la pompe, les défauts et le manque d’eau. Le panneau de commande local du variateur est accessible en façade. Des presse-étoupes assurent des raccordements filaires étanches.
Les caractéristiques techniques sont les suivantes :
- Alimentation électrique 380V triphasé ± 5%, fréquence 50/60 Hz
- Température ambiante d’utilisation de -5°C à +40°C
- Indice de protection IP44
Le câblage se fait via plusieurs borniers dédiés permettant le raccordement des sondes de manque d’eau (puits, forage, cuve, citerne, bâche ou réservoir), la commande externe, ainsi que le transmetteur de pression analogique 4-20mA 0-10 bar.
Ce produit offre une installation simple avec un seul réglage à effectuer, une protection intégrée contre le manque d’eau, et une gestion optimisée de la pompe grâce à son variateur de fréquence et son capteur de pression.
Des accessoires conseillés complètent l’offre, notamment des kits réservoir vertical 8L avec pressostat, manomètre et clapet, ainsi que des kits TDS en différentes dimensions.
