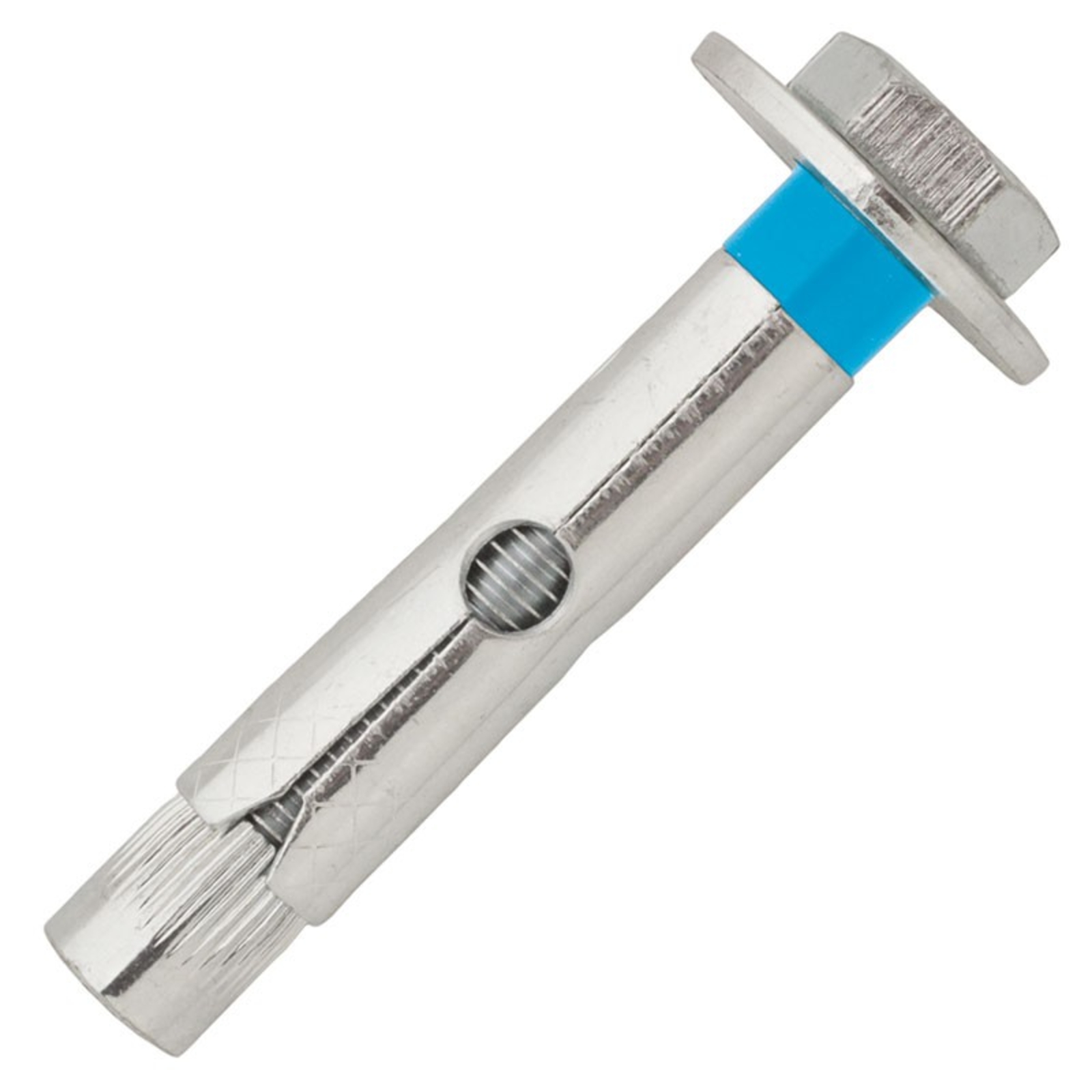

La cheville métallique acier zingué Diamètre M10x100 - SW 17 - Lot de 50 SCELL-IT - HBPLUS12/35 est une cheville traversante conçue pour une pose rapide au travers de l’objet à fixer.
Elle offre une finition esthétique grâce à sa vis à tête hexagonale (TH).
La cheville est équipée d’une bague crantée qui évite la rotation et assure une tenue optimale.
Fabriquée en acier type Q195 zingué blanc, elle est associée à une vis métrique en acier électrozingué de classe 6.8.
Elle est adaptée pour une utilisation dans des matériaux pleins tels que le béton et la brique pleine.
Les dimensions techniques sont précises : le diamètre de la cheville est M10, la longueur totale est de 100 mm, le diamètre de perçage recommandé est de 12 mm, la profondeur minimale de perçage (h1) est de 70 mm, l’épaisseur maximale de la pièce à fixer (tfix) est de 35 mm et l’ouverture de clef (SW) est de 17 mm.
La mise en œuvre se déroule en perçant un trou au diamètre indiqué, en dépoussiérant soigneusement ce trou, puis en insérant la cheville à travers la pièce à fixer.
Le serrage de la vis provoque l’expansion de la cheville par écartement des segments, garantissant une fixation solide et durable.
Les performances de la cheville sont validées par des charges admissibles calculées avec un coefficient de sécurité partiel de 1,4 : la charge en traction est de 357 daN et la charge en cisaillement est de 428 daN pour la version M10.
Ce produit robuste et fiable combine rapidité de pose, efficacité et esthétique, ce qui le rend idéal pour des applications exigeant une fixation performante dans des matériaux pleins comme le béton ou la brique.
Le conditionnement est réalisé en lot de 50 pièces, facilitant la gestion, le stockage et l’utilisation sur chantier.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Cette cheville est conçue pour une utilisation dans des matériaux pleins tels que le béton et la brique pleine. Elle assure une fixation solide dans ces supports grâce à son système d’expansion par écartement des segments.
La cheville a un diamètre de 10 mm et une longueur totale de 100 mm. Le diamètre de perçage recommandé est de 12 mm, la profondeur minimale de perçage est de 70 mm, et l’épaisseur maximale de la pièce à fixer est de 35 mm. L’ouverture de clé nécessaire est de 17 mm.
Il faut percer un trou au diamètre indiqué, dépoussiérer soigneusement le trou, puis insérer la cheville à travers la pièce à fixer. Le serrage de la vis provoque l’expansion de la cheville par écartement des segments, garantissant une fixation solide et durable.
La charge admissible en traction est de 357 daN et la charge admissible en cisaillement est de 428 daN, calculées avec un coefficient de sécurité partiel de 1,4. Ces valeurs assurent une fixation fiable sous contraintes mécaniques.
La cheville est fabriquée en acier type Q195 zingué blanc. La vis métrique associée est en acier électrozingué de classe 6.8, garantissant une bonne résistance à la corrosion et une tenue mécanique adaptée.
