Nos experts recommandent
81,79 €
68,16 € Cheville métallique acier zingué M6x60 mm tfix 20 - Lot de 100 SCELL-IT - HBPLUS08/20
Voir le produit
101,87 €
84,89 € Cheville métallique acier zingué M6x45 - Lot de 200 SCELL-IT - HBPLUS08/5
Référence : S344HBPLUS085
Découvrez Cheville métallique acier zingué M6x45 - Lot de 200 SCELL-IT - HBPLUS08/5 disponible à l'achat
Les points clés
- Pose traversante pour fixation rapide et fiable
- Bague crantée évitant la rotation lors du serrage
- Résistante en traction 143 daN et cisaillement 228 daN
- Convient aux supports pleins béton et brique pleine
- Finition soignée avec vis à tête hexagonale
145,26 € TTC 121,05 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents

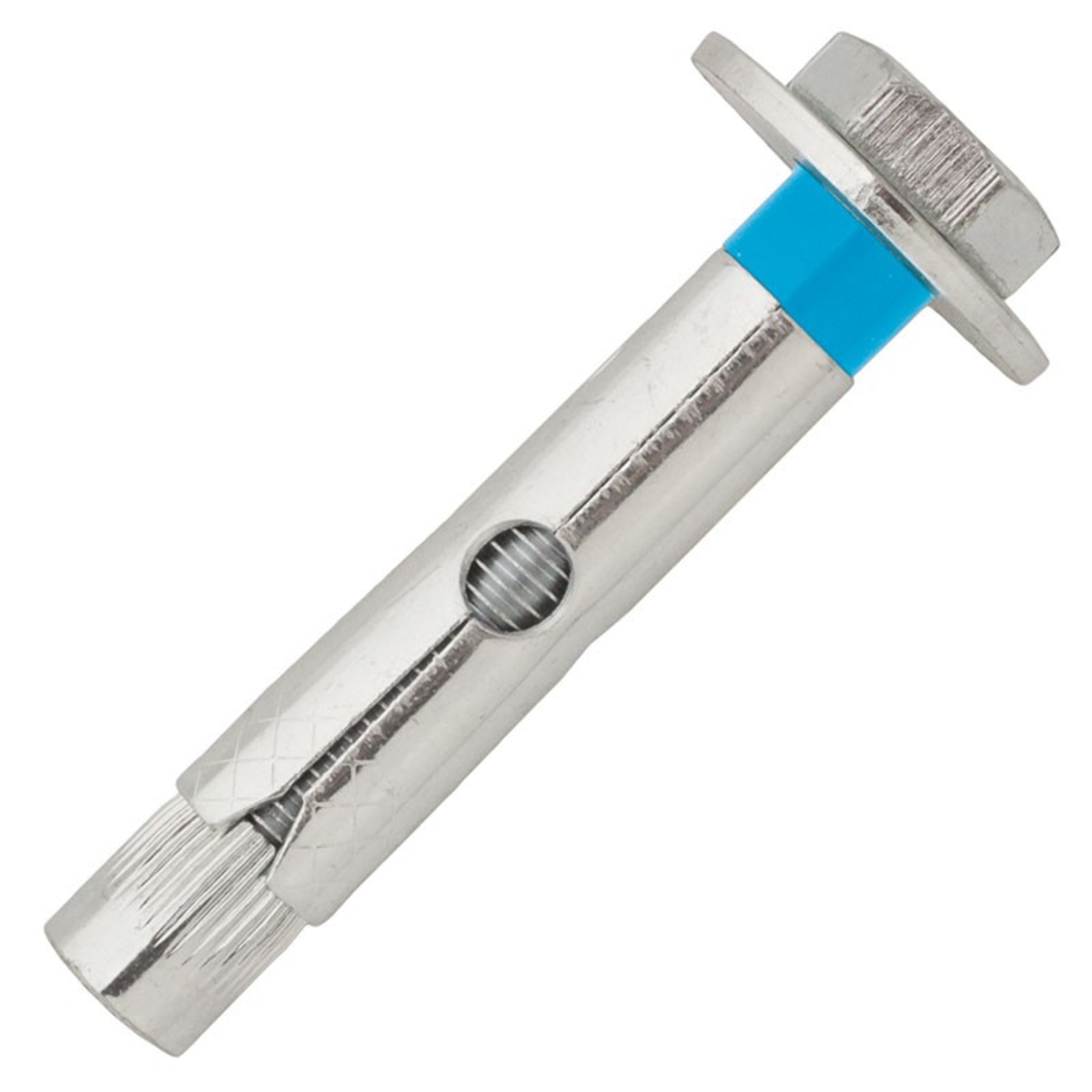

La cheville métallique acier zingué M6x45 de la gamme HBPLUS08/5 est spécialement conçue pour une pose traversante, permettant une installation rapide au travers de l'objet à fixer.
Elle offre une finition esthétique grâce à sa vis à tête hexagonale (TH) qui assure un rendu soigné.
Sa bague crantée empêche la rotation de la cheville lors du serrage, garantissant ainsi une tenue optimale.
Fabriquée en acier de type Q195 zingué blanc, cette cheville est accompagnée d’une vis métrique en acier électrozingué 6.8, assurant robustesse et durabilité.
Les principales caractéristiques techniques sont les suivantes :
- Diamètre de la cheville : M6
- Longueur totale : 45 mm
- Diamètre de perçage recommandé : 8 mm
- Profondeur minimale de perçage (h1) : 55 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 5 mm
- Taille de la clé (SW) : 10 mm
Cette cheville est adaptée pour une utilisation dans des supports pleins tels que le béton et la brique pleine, assurant une fixation fiable et durable.
La mise en œuvre se déroule en plusieurs étapes :
- Percer un trou au diamètre indiqué (8 mm) et à la profondeur minimale recommandée (55 mm)
- Dépoussiérer soigneusement le trou
- Monter la cheville au travers de la pièce à fixer, dont l’épaisseur ne doit pas dépasser 5 mm
- Serrer la vis pour provoquer l’expansion de la cheville par écartement des segments, assurant ainsi une fixation solide
Les charges admissibles, calculées avec un coefficient partiel de sécurité de 1,4, sont de 143 daN en traction et 228 daN en cisaillement.
Cette cheville se distingue par sa simplicité et rapidité de pose ainsi que par son esthétique soignée, offrant une solution efficace et durable pour les fixations traversantes dans des supports pleins.
Elle est conditionnée en lot de 200 pièces, ce qui facilite le stockage et la gestion pour les professionnels.
La cheville métallique acier zingué M6x45 de la gamme HBPLUS08/5 est conçue pour une pose traversante rapide au travers de l'objet à fixer, offrant une fixation solide et durable dans des supports pleins tels que le béton et la brique pleine. Elle se distingue par une finition esthétique grâce à sa vis à tête hexagonale (TH) et une bague crantée qui empêche la rotation de la cheville lors du serrage, garantissant une tenue optimale.
Fabriquée en acier type Q195 zingué blanc, la cheville est accompagnée d’une vis métrique en acier électrozingué 6.8, assurant robustesse et durabilité.
Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre de la cheville : M6
- Longueur totale : 45 mm
- Diamètre de perçage recommandé : 8 mm
- Profondeur minimale de perçage (h1) : 55 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 5 mm
- Taille de clé (SW) : 10 mm
- Charge admissible en traction : 143 daN (avec coefficient de sécurité 1,4)
- Charge admissible en cisaillement : 228 daN (avec coefficient de sécurité 1,4)
Le fonctionnement se déroule en plusieurs étapes :
- Percer un trou au diamètre de 8 mm et à une profondeur minimale de 55 mm
- Dépoussiérer soigneusement le trou
- Monter la cheville au travers de la pièce à fixer (épaisseur maximale 5 mm)
- Serrer la vis pour provoquer l’expansion de la cheville par écartement des segments, assurant une fixation solide
Cette cheville offre une pose simple et rapide, alliant efficacité et esthétique pour les fixations traversantes dans des matériaux pleins.
Fabriquée en acier type Q195 zingué blanc, la cheville est accompagnée d’une vis métrique en acier électrozingué 6.8, assurant robustesse et durabilité.
Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre de la cheville : M6
- Longueur totale : 45 mm
- Diamètre de perçage recommandé : 8 mm
- Profondeur minimale de perçage (h1) : 55 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 5 mm
- Taille de clé (SW) : 10 mm
- Charge admissible en traction : 143 daN (avec coefficient de sécurité 1,4)
- Charge admissible en cisaillement : 228 daN (avec coefficient de sécurité 1,4)
Le fonctionnement se déroule en plusieurs étapes :
- Percer un trou au diamètre de 8 mm et à une profondeur minimale de 55 mm
- Dépoussiérer soigneusement le trou
- Monter la cheville au travers de la pièce à fixer (épaisseur maximale 5 mm)
- Serrer la vis pour provoquer l’expansion de la cheville par écartement des segments, assurant une fixation solide
Cette cheville offre une pose simple et rapide, alliant efficacité et esthétique pour les fixations traversantes dans des matériaux pleins.
- matériau cheville : acier type Q195 zingué blanc
- matériau vis métrique : acier électrozingué 6.8
- diamètre : M6
- longueur totale : 45 mm
- diamètre de perçage recommandé : 8 mm
- profondeur minimale de perçage (h1) : 55 mm
- épaisseur maximale de la pièce à fixer (tfix) : 5 mm
- taille de clé (SW) : 10 mm
- charge admissible en traction : 143 daN
- charge admissible en cisaillement : 228 daN
- pose traversante pour fixation rapide au travers de l'objet
- bague crantée empêchant la rotation de la cheville lors du serrage
- finitions esthétiques avec vis à tête hexagonale (TH)
- adaptée aux supports pleins tels que béton et brique pleine
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels supports sont compatibles avec cette cheville métallique M6x45 ?
Cette cheville est spécialement conçue pour une utilisation dans des supports pleins comme le béton et la brique pleine. Son système d’expansion par écartement des segments garantit une fixation fiable dans ces matériaux denses.
Quelles sont les dimensions et caractéristiques techniques clés à connaître pour choisir cette cheville ?
La cheville a un diamètre M6 et une longueur totale de 45 mm. Le perçage doit être réalisé à un diamètre de 8 mm et une profondeur minimale de 55 mm. La pièce à fixer ne doit pas dépasser 5 mm d’épaisseur. La taille de clé recommandée est de 10 mm.
Comment se déroule la mise en œuvre de cette cheville métallique ?
La pose se fait en perçant un trou au diamètre et à la profondeur recommandés, puis en dépoussiérant soigneusement ce trou. La cheville est insérée au travers de la pièce à fixer et la vis est serrée pour provoquer l’expansion de la cheville, assurant une fixation solide et empêchant la rotation grâce à la bague crantée.
Quelles sont les charges admissibles pour cette cheville en traction et en cisaillement ?
Avec un coefficient de sécurité de 1,4, cette cheville supporte une charge admissible de 143 daN en traction et 228 daN en cisaillement. Ces valeurs sont issues de tests réalisés en conditions contrôlées.
Quels matériaux composent la cheville et la vis, et quelles implications pour la durabilité ?
La cheville est en acier type Q195 zingué blanc, tandis que la vis est en acier électrozingué 6.8. Cette composition assure une bonne résistance mécanique et une protection contre la corrosion dans un usage standard.
