68,16 € Cheville métallique acier zingué M8x60 mm tfix 5 - Lot de 100 SCELL-IT - HBPLUS10/5
Référence : S344HBPLUS105
Découvrez Cheville métallique acier zingué M8x60 mm tfix 5 - Lot de 100 SCELL-IT - HBPLUS10/5 disponible à l'achat
Les points clés
- Pose rapide traversante au travers de la pièce à fixer
- Finition soignée avec vis tête hexagonale TH
- Bague crantée empêche la rotation pour une tenue optimale
- Charges admissibles de 214 daN en traction et 250 daN en cisaillement
- Convient pour épaisseur maximale de fixation de 5 mm
101,87 € TTC 84,89 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents

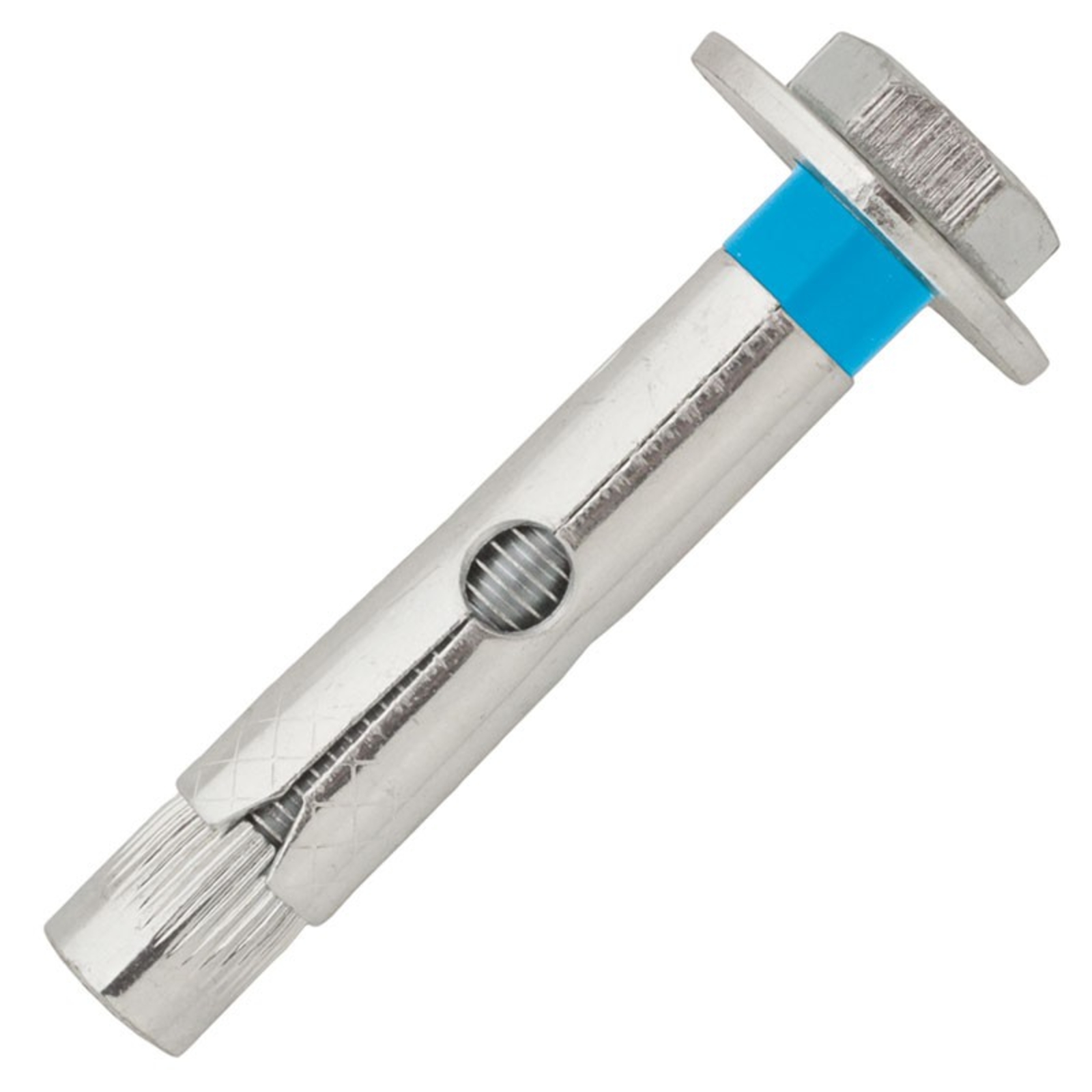

La cheville métallique acier zingué M8x60 mm tfix 5 SCELL-IT HBPLUS10/5 est une cheville traversante conçue pour une pose rapide à travers l'objet à fixer.
Elle se distingue par une finition esthétique grâce à sa vis à tête hexagonale (TH) et une bague crantée qui empêche la rotation de la cheville, garantissant ainsi une tenue optimale.
Fabriquée en acier type Q195 zingué blanc, elle est accompagnée d’une vis métrique en acier électrozingué de classe 6.8.
Cette cheville est destinée à une utilisation sur béton et brique pleine.
La mise en œuvre se réalise en perçant un trou de 10 mm de diamètre, en dépoussiérant soigneusement le trou, puis en montant la cheville à travers la pièce à fixer d’une épaisseur maximale de 5 mm (tfix).
Le serrage de la vis provoque l’expansion de la cheville par écartement des segments, assurant ainsi un ancrage fiable.
Les dimensions principales sont un diamètre M8, une longueur totale de 60 mm, une profondeur minimale de perçage h1 de 60 mm, un diamètre de perçage de 10 mm, et une ouverture de clef (SW) de 13 mm.
Les charges admissibles sont de 214 daN en traction et 250 daN en cisaillement, calculées avec un coefficient de sécurité partiel de 1,4.
Cette cheville métallique offre une pose simple et rapide tout en garantissant une finition soignée.
Elle est conditionnée en lot de 100 pièces, facilitant le stockage et la gestion sur chantier.
La cheville métallique acier zingué M8x60 mm tfix 5 SCELL-IT HBPLUS10/5 est une cheville traversante conçue pour une pose rapide et efficace à travers l'objet à fixer, avec une épaisseur maximale de fixation de 5 mm. Elle se distingue par une finition esthétique grâce à sa vis à tête hexagonale (TH) et une bague crantée qui empêche la rotation de la cheville, garantissant ainsi une tenue optimale.
Cette cheville est fabriquée en acier type Q195 zingué blanc, associée à une vis métrique en acier électrozingué de classe 6.8. Elle est destinée à une utilisation sur béton et brique pleine.
La mise en œuvre s’effectue en perçant un trou de 10 mm de diamètre, en dépoussiérant soigneusement ce trou, puis en insérant la cheville au travers de la pièce à fixer. Le serrage de la vis provoque l’expansion de la cheville par écartement des segments, assurant un ancrage fiable.
Les caractéristiques techniques principales sont les suivantes :
- Diamètre de la cheville : M8
- Longueur totale : 60 mm
- Profondeur minimale de perçage (h1) : 60 mm
- Diamètre de perçage : 10 mm
- Ouverture de clé (SW) : 13 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 5 mm
- Matière cheville : acier type Q195 zingué blanc
- Matière vis : acier électrozingué classe 6.8
Les performances sont garanties par des charges admissibles de :
- 214 daN en traction
- 250 daN en cisaillement
Ces valeurs sont calculées avec un coefficient de sécurité partiel de 1,4.
Cette cheville métallique offre une pose simple, rapide et une finition soignée, adaptée aux fixations sur béton et brique pleine.
Cette cheville est fabriquée en acier type Q195 zingué blanc, associée à une vis métrique en acier électrozingué de classe 6.8. Elle est destinée à une utilisation sur béton et brique pleine.
La mise en œuvre s’effectue en perçant un trou de 10 mm de diamètre, en dépoussiérant soigneusement ce trou, puis en insérant la cheville au travers de la pièce à fixer. Le serrage de la vis provoque l’expansion de la cheville par écartement des segments, assurant un ancrage fiable.
Les caractéristiques techniques principales sont les suivantes :
- Diamètre de la cheville : M8
- Longueur totale : 60 mm
- Profondeur minimale de perçage (h1) : 60 mm
- Diamètre de perçage : 10 mm
- Ouverture de clé (SW) : 13 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 5 mm
- Matière cheville : acier type Q195 zingué blanc
- Matière vis : acier électrozingué classe 6.8
Les performances sont garanties par des charges admissibles de :
- 214 daN en traction
- 250 daN en cisaillement
Ces valeurs sont calculées avec un coefficient de sécurité partiel de 1,4.
Cette cheville métallique offre une pose simple, rapide et une finition soignée, adaptée aux fixations sur béton et brique pleine.
- traversante : permet une pose rapide au travers de l'objet à fixer
- esthétique : finition vis tête hexagonale (TH)
- efficace : bague crantée évitant la rotation de la cheville et assurant une tenue optimale
- diamètre : M8
- longueur : 60 mm
- diamètre de perçage : 10 mm
- profondeur minimale de perçage (h1) : 60 mm
- épaisseur maximale de la pièce à fixer (tfix) : 5 mm
- ouverture de clé (SW) : 13 mm
- matière cheville : acier type Q195 zingué blanc
- matière vis : acier électrozingué classe 6.8
- charges admissibles en traction : 214 daN (coefficient de sécurité 1,4)
- charges admissibles en cisaillement : 250 daN (coefficient de sécurité 1,4)
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Pour quel type de support cette cheville métallique est-elle adaptée ?
Cette cheville métallique est conçue pour une utilisation sur béton et brique pleine. Elle assure un ancrage fiable dans ces matériaux grâce à son principe d’expansion par écartement des segments lors du serrage.
Quelle est l’épaisseur maximale de la pièce à fixer avec cette cheville ?
La cheville permet de fixer des pièces d’une épaisseur maximale de 5 mm (tfix). Au-delà, la pose ne garantit pas la tenue optimale indiquée.
Quelles sont les dimensions et caractéristiques principales de cette cheville ?
La cheville a un diamètre M8, une longueur totale de 60 mm, un diamètre de perçage de 10 mm et une profondeur minimale de perçage de 60 mm. L’ouverture de clé nécessaire est de 13 mm. Elle est fabriquée en acier type Q195 zingué blanc avec une vis en acier électrozingué classe 6.8.
Comment se déroule la mise en œuvre de cette cheville ?
Il faut percer un trou de 10 mm de diamètre, dépoussiérer soigneusement le trou, puis insérer la cheville à travers la pièce à fixer. Le serrage de la vis provoque l’expansion de la cheville par écartement des segments, assurant un ancrage solide.
Quelles sont les charges admissibles pour cette cheville en traction et en cisaillement ?
Les charges admissibles sont de 214 daN en traction et 250 daN en cisaillement, calculées avec un coefficient de sécurité partiel de 1,4. Ces valeurs garantissent la fiabilité de la fixation dans les conditions indiquées.
Comment la cheville empêche-t-elle la rotation lors de la pose ?
La cheville est équipée d’une bague crantée qui empêche sa rotation lors du serrage, ce qui assure une tenue optimale et évite tout desserrage prématuré.
