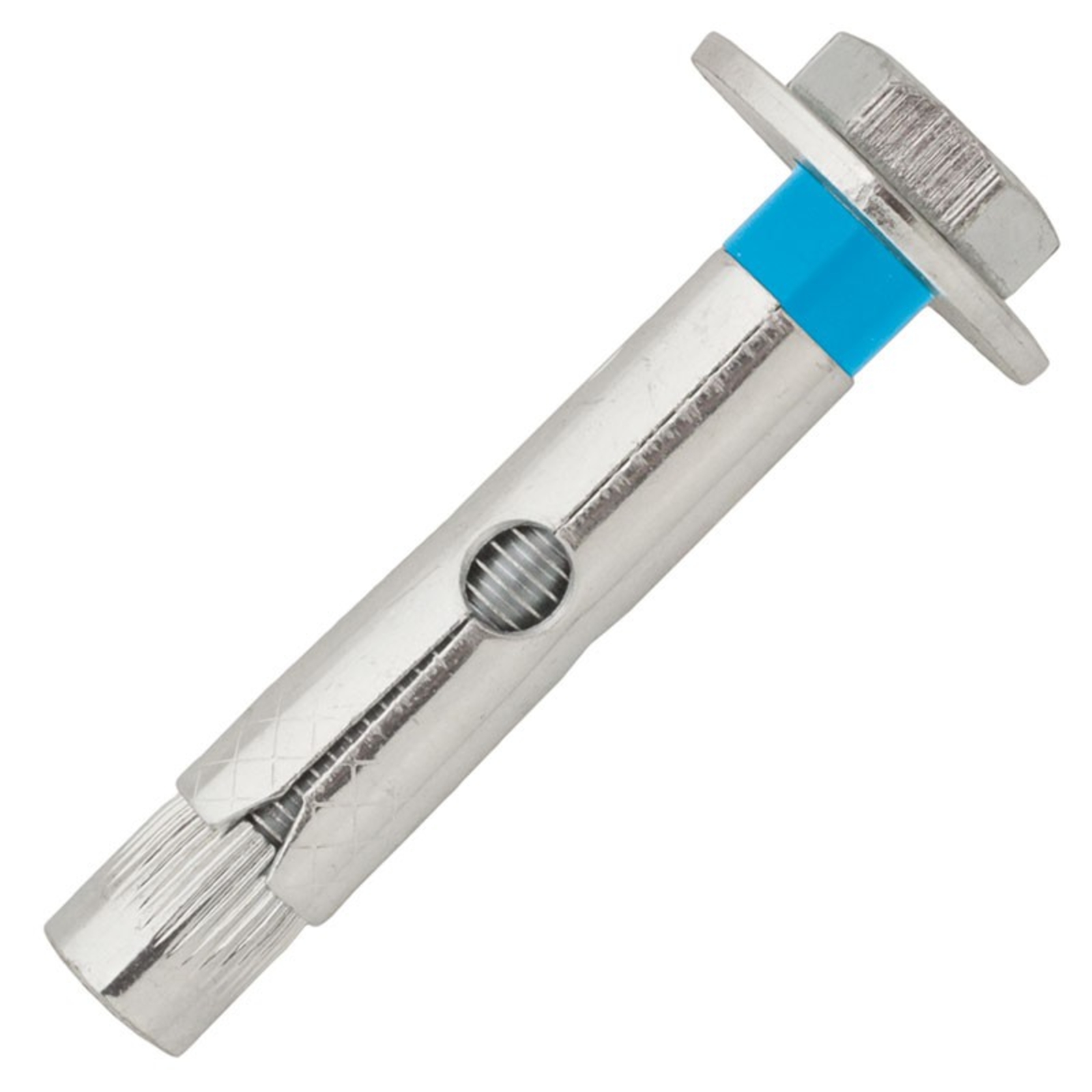

La cheville métallique en acier zingué de diamètre M8 et longueur 80 mm, modèle HBPLUS10/25 de la marque SCELL-IT, est une fixation traversante conçue pour une pose rapide au travers de l’objet à fixer.
Elle offre une finition esthétique grâce à sa vis à tête hexagonale (vis TH) qui assure une bonne prise pour le serrage.
La cheville est équipée d’une bague crantée empêchant sa rotation lors de la pose, garantissant ainsi une tenue optimale.
Fabriquée en acier type Q195 zingué blanc, la cheville est compatible avec des matériaux tels que le béton et la brique pleine.
La vis métrique associée est en acier électrozingué de classe 6.8.
Les dimensions et caractéristiques techniques précises sont les suivantes :
- Diamètre de la cheville : M8
- Longueur totale : 80 mm
- Diamètre de perçage recommandé : 10 mm
- Profondeur minimale de perçage (h1) : 60 mm
- Épaisseur maximale de l’objet à fixer (tfix) : 25 mm
- Taille de clé (SW) : 13 mm
La mise en œuvre s’effectue en quatre étapes :
- Percer un trou au diamètre indiqué (10 mm)
- Dépoussiérer soigneusement le trou
- Monter la cheville à travers la pièce à fixer, dont l’épaisseur ne doit pas dépasser 25 mm
- Serrer la vis pour provoquer l’expansion de la cheville par écartement des segments, assurant ainsi la fixation solide
Les charges admissibles, calculées avec un coefficient de sécurité partiel de 1,4, sont les suivantes :
- Résistance en traction : 214 daN
- Résistance au cisaillement : 250 daN
Cette cheville est particulièrement adaptée pour des fixations solides et durables dans le béton et la brique pleine.
Elle combine efficacité, rapidité de pose et esthétique grâce à sa finition soignée.
Le conditionnement se fait par lot de 50 chevilles, facilitant la gestion et le stockage sur chantier ou en atelier.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
La cheville est conçue pour fixer des objets d'une épaisseur maximale de 25 mm. Au-delà de cette épaisseur, la fixation ne garantit pas une tenue optimale.
Cette cheville métallique en acier zingué est adaptée pour une utilisation dans le béton et la brique pleine. Son design permet une fixation solide et durable dans ces supports.
La cheville a un diamètre M8 et une longueur totale de 80 mm. Le diamètre de perçage recommandé est de 10 mm avec une profondeur minimale de 60 mm. La vis associée est à tête hexagonale avec une taille de clé SW 13 mm.
La pose se réalise en quatre étapes : percer un trou de 10 mm de diamètre, dépoussiérer le trou, insérer la cheville à travers l’objet à fixer (épaisseur max 25 mm), puis serrer la vis pour provoquer l’expansion de la cheville et assurer la fixation.
Les charges admissibles avec un coefficient de sécurité partiel de 1,4 sont de 214 daN en traction et 250 daN en cisaillement, garantissant une fixation solide pour des charges modérées.
La cheville est équipée d’une bague crantée qui empêche sa rotation lors de la pose, ce qui garantit une tenue optimale. De plus, la vis à tête hexagonale assure une bonne prise pour un serrage efficace.
