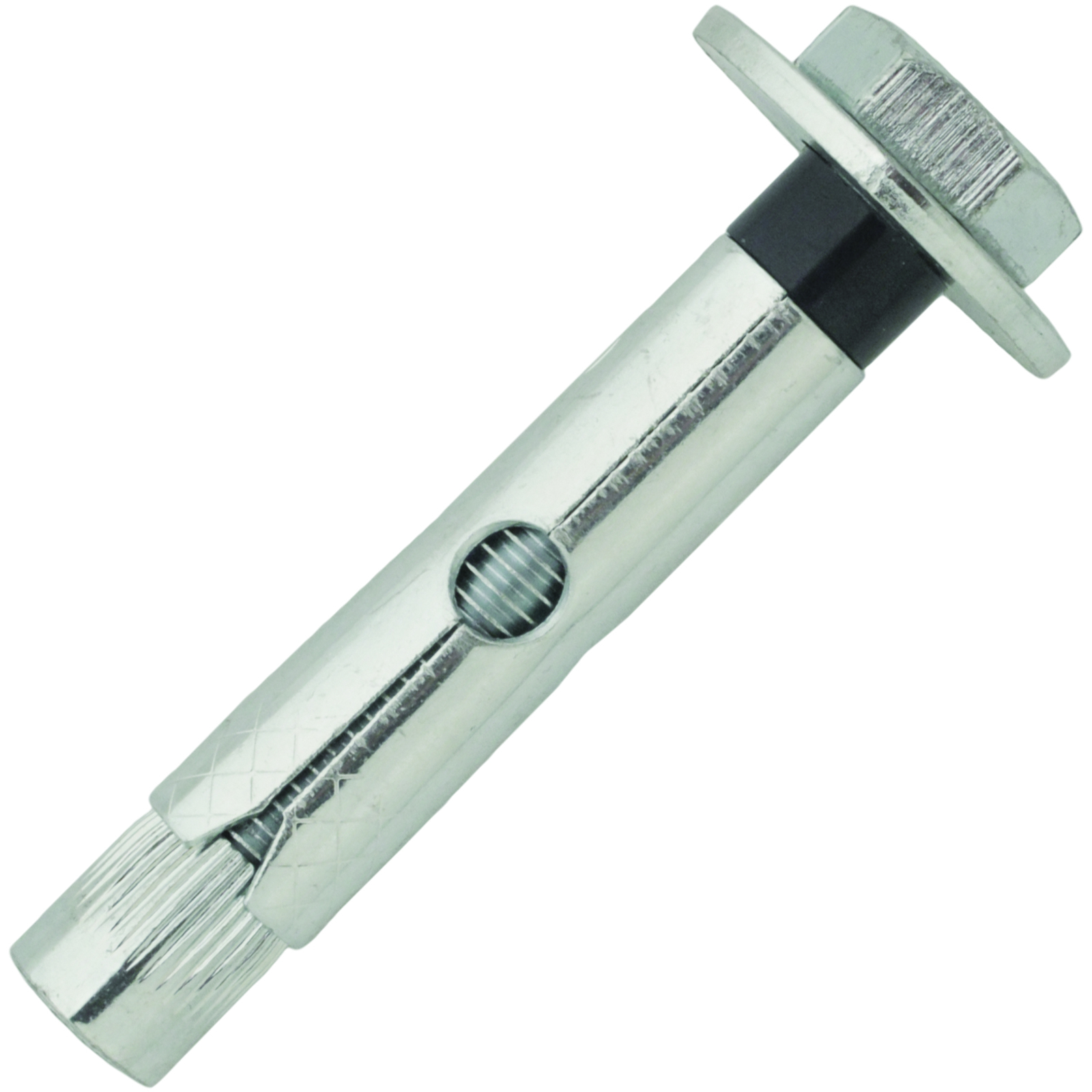

La cheville métallique acier zingué Diamètre M10x70 - tfix 5 - SW 17, modèle HBPLUS12/5, est conçue pour une fixation traversante rapide et efficace.
Elle permet une pose simple et rapide au travers de l'objet à fixer, garantissant une installation aisée.
La vis à tête hexagonale (vis TH) assure une finition esthétique soignée.
La bague crantée empêche la rotation de la cheville lors du serrage, assurant une tenue optimale et durable.
Cette cheville est fabriquée en acier de type Q195 zingué blanc pour la partie cheville, tandis que la vis métrique est en acier électrozingué de classe 6.8.
Elle est compatible avec des matériaux tels que le béton et la brique pleine, ce qui la rend adaptée à divers types de supports.

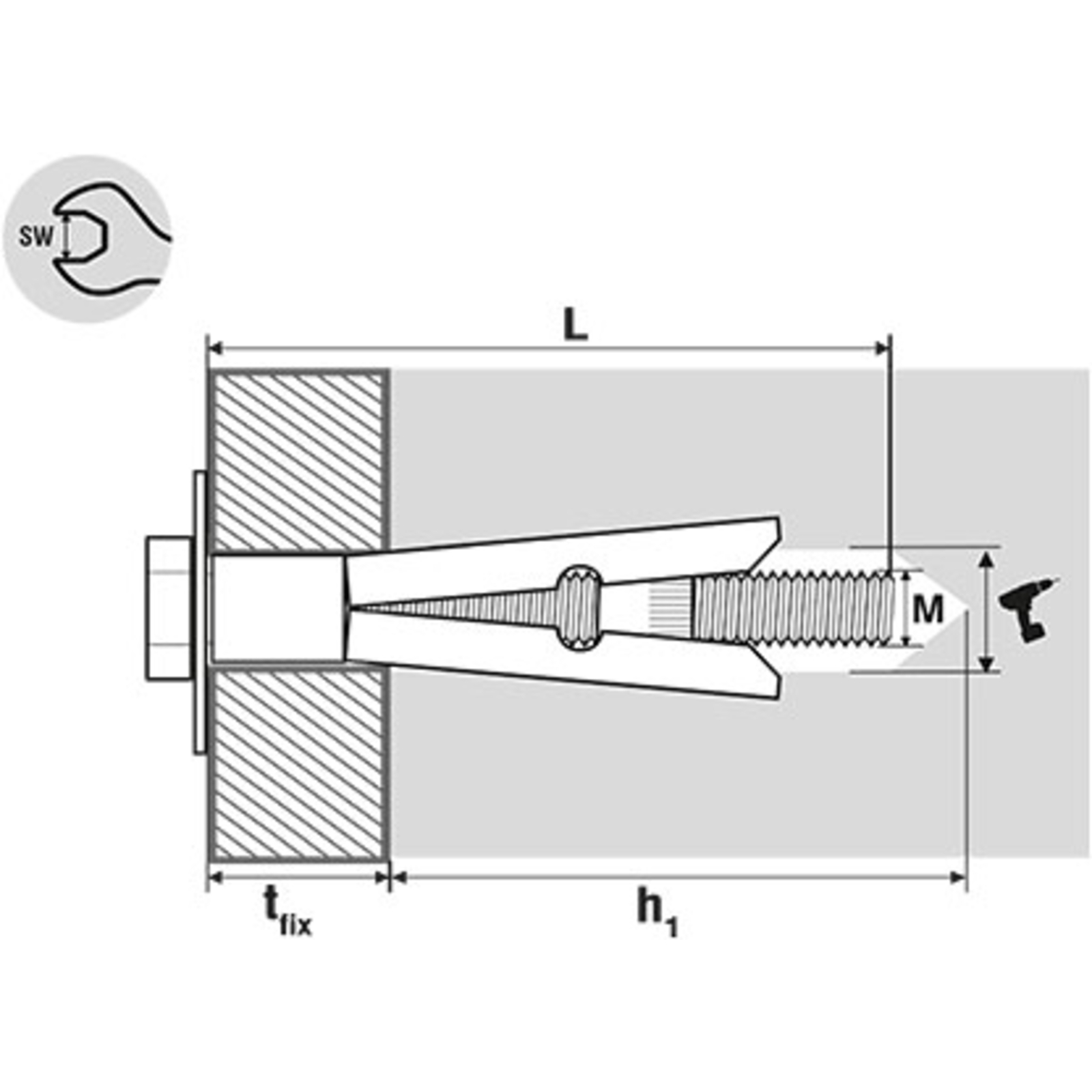

Les dimensions techniques précises sont les suivantes :
- Diamètre de la cheville M10
- Longueur totale 70 mm
- Diamètre de perçage recommandé 12 mm
- Profondeur minimale de perçage (h1) 70 mm
- Épaisseur maximale de la pièce à fixer (tfix) 5 mm
- Taille de la clé (SW) 17 mm
La mise en œuvre s’effectue en perçant un trou au diamètre indiqué, en dépoussiérant soigneusement ce trou, puis en montant la cheville à travers la pièce à fixer.
Le serrage de la vis provoque l'expansion de la cheville par écartement des segments, garantissant un ancrage solide et fiable.
Les performances admissibles, calculées avec un coefficient de sécurité partiel de 1,4, sont les suivantes :
- Résistance à la traction de 357 daN pour la taille M10
- Résistance au cisaillement de 428 daN pour la taille M10
Ce produit est conditionné en lot de 50 pièces, facilitant ainsi son stockage et son approvisionnement pour les travaux.
En résumé, la cheville métallique HBPLUS12/5 allie robustesse, facilité d'installation et esthétique.
Elle offre des caractéristiques techniques précises, adaptées aux fixations traversantes dans le béton et la brique pleine, garantissant une fixation durable et performante.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Cette cheville est compatible avec des matériaux denses comme le béton et la brique pleine. Elle est conçue spécifiquement pour ces supports, garantissant une fixation solide et durable.
La cheville a un diamètre M10 et une longueur totale de 70 mm. Le diamètre de perçage recommandé est de 12 mm avec une profondeur minimale de 70 mm. Elle permet de fixer une pièce d’épaisseur maximale de 5 mm, avec une clé de serrage de taille 17 mm.
La pose se réalise en perçant un trou au diamètre et à la profondeur recommandés, puis en dépoussiérant soigneusement ce trou. La cheville est insérée à travers la pièce à fixer, puis la vis à tête hexagonale est serrée pour provoquer l’expansion de la cheville par écartement des segments, assurant un ancrage fiable.
La cheville supporte une résistance à la traction de 357 daN et une résistance au cisaillement de 428 daN, calculées avec un coefficient de sécurité partiel de 1,4. Ces valeurs indiquent une capacité de fixation robuste pour les applications traversantes.
La cheville intègre une bague crantée qui empêche sa rotation lors du serrage de la vis. Ce dispositif garantit une tenue optimale et durable de la fixation.
