KIT FIXE - HUILE 3:1 POUR FÛT 200L AVEC FLEXIBLE 4M - RENSON - 975833
Référence : U003975833
Découvrez KIT FIXE - HUILE 3:1 POUR FÛT 200L AVEC FLEXIBLE 4M - RENSON - 975833 disponible à l'achat
Les points clés
- Pompe à huile pneumatique 3:1 pour fût de 200L
- Débit de 20 litres par minute et pression de 5 à 8 bar
- Flexible haute pression de 4 mètres inclus
- Équipé d'un compteur digital pour un suivi précis
- Pistolet anti-goutte pour une distribution efficace
417,26 € TTC 347,72 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents

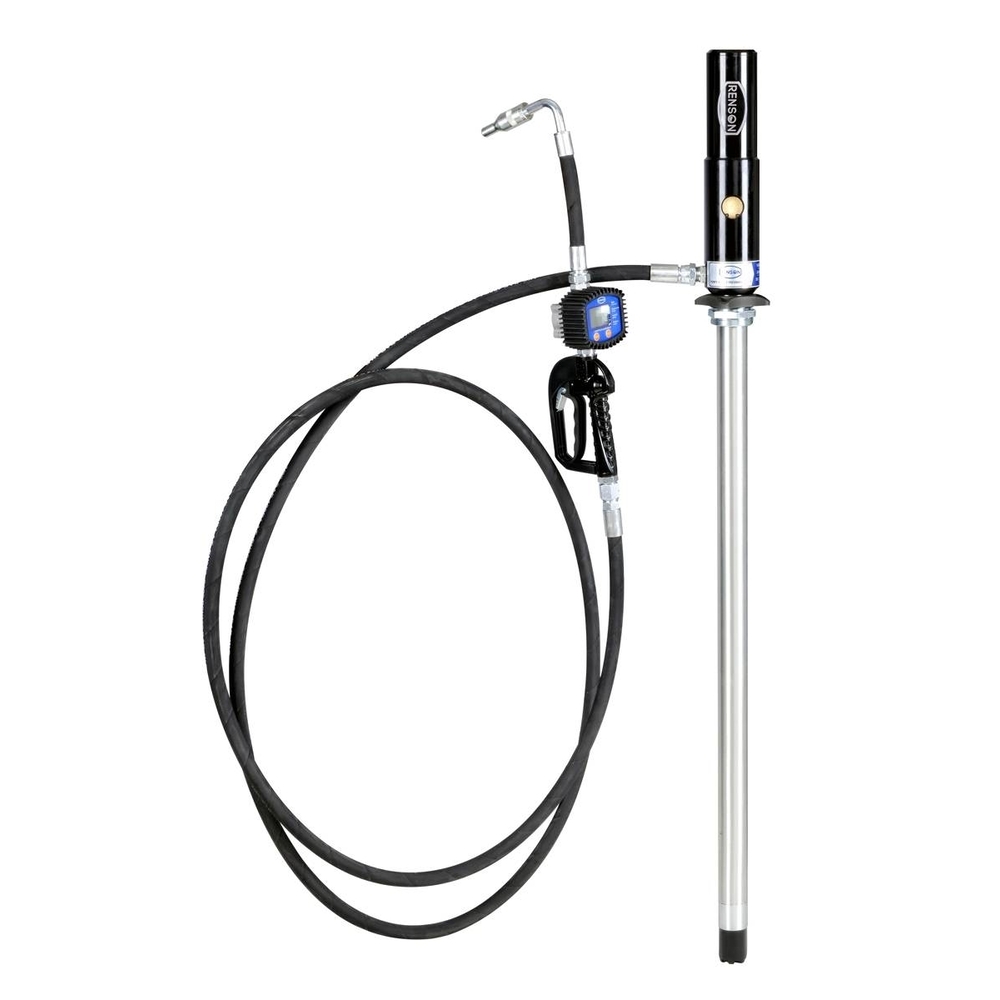

KIT FIXE - HUILE 3:1 POUR FÛT 200L AVEC FLEXIBLE 4M
Description technique :
- Pompe à huile pneumatique 3:1 (Code : 975831) avec canne d'aspiration et clapet
- Filtre régulateur
- Bonde pour adaptation sur fût/tonnelet
- Pistolet de distribution d'huile avec bec anti-goutte
- Compteur digital
- 4 m de flexible haute pression 1/2''
- Installation sur fût de 200L
Informations complémentaires :
L’utilisation d’une pompe à huile pneumatique nécessite certaines précautions qui assureront le bon fonctionnement du matériel et sa fiabilité dans le temps :
• Débrancher le raccord rapide d’alimentation d’air après utilisation.
• Installer un fltre à air pour protéger le moteur pneumatique contre la condensation.
• Installer un régulateur d’air pour ne pas dépasser les pressions d’alimentation d’air prescrites (5 à 8 bars).
• Vérifer régulièrement l’état du flexible de sortie d’huile.
Poids 9,50 Kg
Canne 940
Flexible 4 m
Pression de service 5 bar
Pression max 8 bar
Liquide Huiles
Pompe 975831
Débit 20l/min
Utilisation Fût 200L
La pompe à huile pneumatique s’utilise en étant directement installée dans un fût. Pour cela, il faut insérer le tube d’aspiration dans le fût et le fixer avec un écrou annulaire adapté aux fûts munis d’un trou de 57 mm de diamètre et d’un filetage de 2” BSP. Ensuite, un flexible de refoulement d’huile doit être monté sur la sortie d’huile de la pompe en utilisant un flexible de haute qualité (normalement 1/2” selon les normes DIN-SAE) avec un raccord fileté 1/2” BSP. Le pistolet de distribution d’huile se connecte au flexible de distribution à l’aide de raccords de tuyauterie appropriés et doit être orienté vers la zone de distribution souhaitée. La connexion d’entrée d’air se fait via une prise rapide 1/4” et le raccordement d’air comprimé, fourni par l’utilisateur, doit être réalisé avec un tube adapté. Un régulateur de pression est installé entre la pompe et la conduite d’air comprimé pour maintenir la pression de service entre 5 et 10 bars. Un interrupteur de coupure peut être ajouté pour permettre à l’opérateur d’arrêter la pompe à tout moment en coupant l’alimentation en air. L’ensemble des interrupteurs doit être allumé pour mettre la pompe en fonctionnement.
Le principe d’utilisation consiste à appuyer sur le bouton du pistolet de distribution pour faire sortir l’huile. La distribution cesse lorsque le bouton est relâché, mais le système reste sous pression. La pompe est destinée à transférer de l’huile de lubrification, des huiles usagées ou des liquides antigel. Elle ne doit pas être utilisée pour d’autres substances.
En cas de fonctionnement non conforme, différentes causes peuvent être identifiées, notamment une alimentation en air insuffisante ou une obstruction aérienne, une alimentation en huile insuffisante, ou des pièces endommagées comme des joints ou le piston. Les actions à réaliser consistent à augmenter la pression d’air, dégager le passage d’air, nettoyer ou ouvrir la soupape d’admission, remplacer les pièces endommagées, ou changer les tambours d’huile pour assurer une alimentation adéquate.
Le résultat attendu est une distribution d’huile fluide et contrôlée par le pistolet, avec un arrêt immédiat de la distribution lorsque le bouton est relâché, tout en maintenant le système sous pression pour éviter les fuites.
La pompe peut être installée sur un support mural fixé à environ 1200 mm de hauteur, avec des raccordements spécifiques pour le tube d’aspiration rigide et flexible, un adaptateur de bonde inséré dans le trou du tambour, et un filtre régulateur de pression et lubrificateur raccordé à l’alimentation d’air.
Enfin, un entretien régulier est nécessaire pour garantir le bon fonctionnement : il faut laisser entrer environ 50 grammes d’huile de vaseline ou autre lubrificateur par le trou d’entrée d’air chaque semaine et faire fonctionner la pompe plusieurs minutes après application. Cette opération peut être répétée si nécessaire, sur une base hebdomadaire. Il est également conseillé de vider fréquemment l’eau retenue dans le réservoir du filtre-purgeur et de vérifier le niveau d’huile du graisseur si la pompe y est reliée.
Le principe d’utilisation consiste à appuyer sur le bouton du pistolet de distribution pour faire sortir l’huile. La distribution cesse lorsque le bouton est relâché, mais le système reste sous pression. La pompe est destinée à transférer de l’huile de lubrification, des huiles usagées ou des liquides antigel. Elle ne doit pas être utilisée pour d’autres substances.
En cas de fonctionnement non conforme, différentes causes peuvent être identifiées, notamment une alimentation en air insuffisante ou une obstruction aérienne, une alimentation en huile insuffisante, ou des pièces endommagées comme des joints ou le piston. Les actions à réaliser consistent à augmenter la pression d’air, dégager le passage d’air, nettoyer ou ouvrir la soupape d’admission, remplacer les pièces endommagées, ou changer les tambours d’huile pour assurer une alimentation adéquate.
Le résultat attendu est une distribution d’huile fluide et contrôlée par le pistolet, avec un arrêt immédiat de la distribution lorsque le bouton est relâché, tout en maintenant le système sous pression pour éviter les fuites.
La pompe peut être installée sur un support mural fixé à environ 1200 mm de hauteur, avec des raccordements spécifiques pour le tube d’aspiration rigide et flexible, un adaptateur de bonde inséré dans le trou du tambour, et un filtre régulateur de pression et lubrificateur raccordé à l’alimentation d’air.
Enfin, un entretien régulier est nécessaire pour garantir le bon fonctionnement : il faut laisser entrer environ 50 grammes d’huile de vaseline ou autre lubrificateur par le trou d’entrée d’air chaque semaine et faire fonctionner la pompe plusieurs minutes après application. Cette opération peut être répétée si nécessaire, sur une base hebdomadaire. Il est également conseillé de vider fréquemment l’eau retenue dans le réservoir du filtre-purgeur et de vérifier le niveau d’huile du graisseur si la pompe y est reliée.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les critères techniques essentiels à vérifier pour choisir cette pompe à huile pneumatique ?
Il faut vérifier le ratio de compression 3:1, la pression de service entre 5 et 8 bars, ainsi que la compatibilité avec un fût de 200 litres. Le débit maximal est de 20 litres par minute, et le flexible haute pression de 4 mètres est inclus. Le pistolet de distribution est équipé d’un bec anti-goutte et d’un compteur digital pour un suivi précis.
Comment s’effectue l’installation de la pompe sur un fût de 200 litres ?
La pompe s’installe en insérant le tube d’aspiration dans le fût, fixé avec un écrou annulaire adapté aux fûts munis d’un trou de 57 mm de diamètre et d’un filetage 2” BSP. Le flexible haute pression se connecte à la sortie d’huile avec un raccord fileté 1/2” BSP, et le pistolet se raccorde au flexible de distribution. La connexion d’air comprimé se fait via une prise rapide 1/4”.
Quelles sont les précautions à respecter lors de l’utilisation pour garantir la sécurité et la fiabilité ?
Il faut toujours couper l’alimentation en air après usage pour éviter les fuites d’huile. L’air comprimé doit être filtré pour éviter poussière et humidité, et la pression ne doit pas dépasser 8 bars. Le pistolet doit être orienté de manière à éviter tout écoulement accidentel d’huile. Il est interdit d’utiliser la pompe avec d’autres liquides que des huiles de lubrification, huiles usagées ou liquides antigel.
Comment dépanner la pompe en cas de dysfonctionnement ?
En cas de pompe ne fonctionnant pas, vérifier l’alimentation en air (pression suffisante, absence d’obstruction) et l’état des soupapes d’admission. En cas de fuite ou débit faible, contrôler les joints, le piston, et remplacer les pièces d’usure si nécessaire. Une alimentation en huile insuffisante peut aussi provoquer un mauvais fonctionnement.
Quelles sont les recommandations pour l’entretien et la maintenance de la pompe ?
Il est conseillé d’introduire environ 50 g d’huile de vaseline ou lubrifiant par le trou d’entrée d’air chaque semaine et de faire fonctionner la pompe plusieurs minutes pour lubrifier les pièces mobiles. Il faut vider régulièrement l’eau du filtre-purgeur et vérifier le niveau d’huile du graisseur si présent. Seules les opérations d’entretien de routine doivent être réalisées par l’utilisateur.
