Palan électrique chariot CE 125 kg RWM 6053A5CE2
Référence : L0236053A5CE2
Découvrez Palan électrique chariot CE 125 kg RWM 6053A5CE2 disponible à l'achat
- Capacité de levage de 125 kg avec levée standard de 3 m
- Corps en aluminium léger et robuste pour une grande durabilité
- Protection IP 55 contre la poussière et les projections d'eau
- Commande en très basse tension 24 V avec arrêt d'urgence
- Vitesse de levage jusqu’à 14 m/min en deux vitesses
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

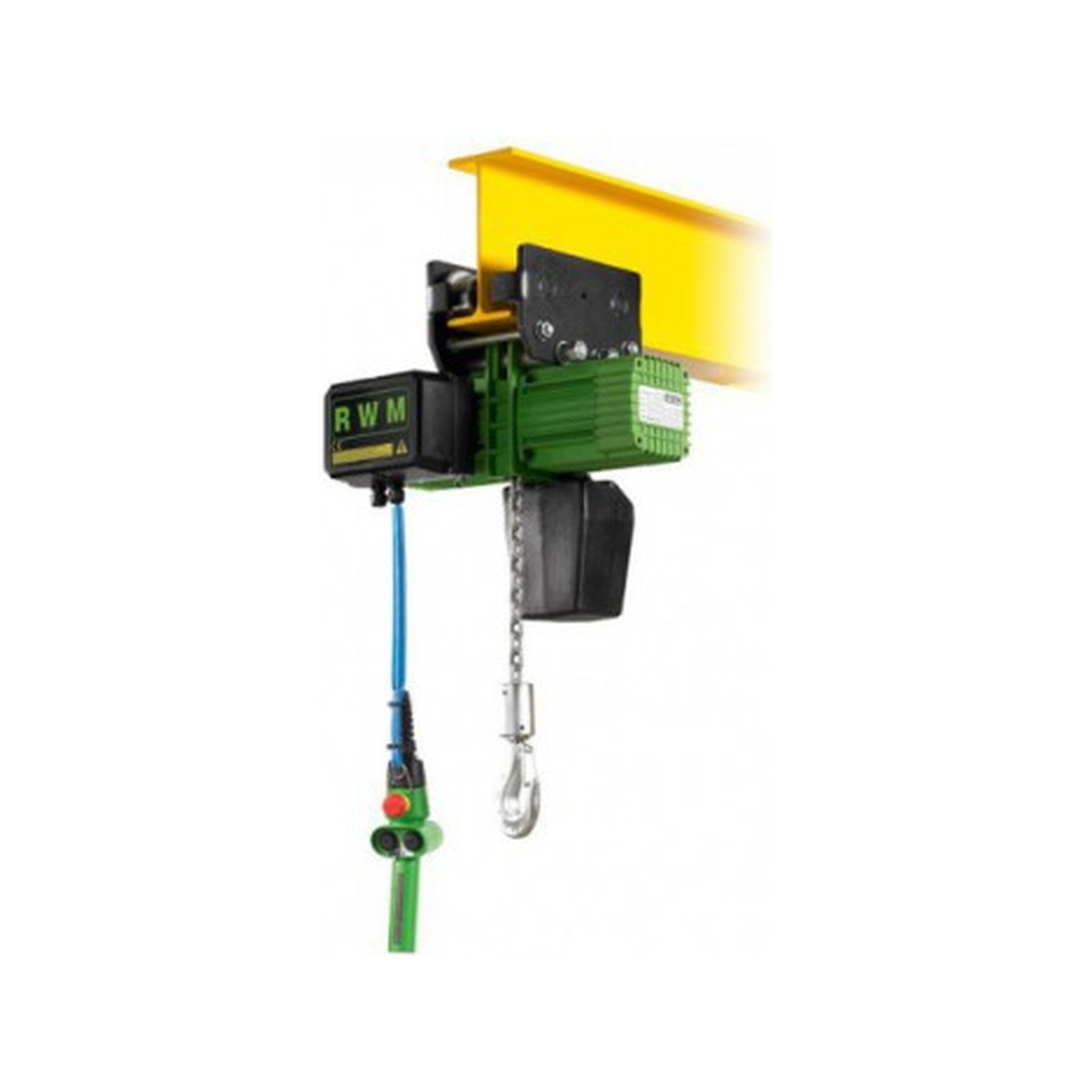

Palan électrique à chaîne triphasé 230/400 V avec chariot électrique intégré.
Ce palan dispose d'une levée standard de 3 mètres et d'un corps en aluminium garantissant légèreté et robustesse.
Il bénéficie d'une protection IP 55, assurant une bonne résistance à la poussière et aux projections d'eau, sauf en cas d'utilisation d'un moteur ventilé pour des hauteurs supérieures à 10 mètres.
La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour une durabilité accrue.
Le palan R-W-M est équipé d'un guide chaîne entaillé dans le corps central, construit en une seule pièce, ce qui permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.
Un limiteur de charge fait office de fin de course haut et bas, garantissant la sécurité lors des opérations de levage.
Un fin de course de direction est également intégré pour le palan à chariot électrique.
L'alimentation électrique est en 230/400 volts triphasé 50 Hz.
La commande se fait en Très Basse Tension (TBT) 24 V avec arrêt d'urgence pour une sécurité optimale.
Ce palan est classé en catégorie FEM 2M.
Le moteur électrique fonctionne en intermittence avec un cycle de service de 40 % pour les palans à une vitesse et de 30+10 % pour les palans à deux vitesses.
Caractéristiques techniques principales :
- Diamètre de la chaîne : 4 mm
- Capacité Maximale d’Utilisation (CMU) : 125 kg
- Vitesse de levage : 7 m/min en une vitesse, 7 et 14 m/min en deux vitesses
Le palan est disponible en plusieurs types de suspentes dont le type CE, suspendu par chariot électrique, adapté à différents usages.
La puissance moteur varie selon la capacité et le type de chariot, avec par exemple 0,2 kW pour la CMU de 125 kg.
Ce palan électrique est conçu pour un levage précis, sûr et efficace dans des environnements industriels nécessitant une manipulation fiable de charges légères à moyennes.
Il est adapté aux applications nécessitant une protection élevée et une commande sécurisée.
Les dimensions principales, poids et autres données techniques sont disponibles selon les différents types de suspentes et capacités, permettant une intégration facile dans divers systèmes de levage et manutention.
La chaîne de charge est en acier allié avec traitement anti-corrosion pour une durabilité accrue. Le palan est équipé d’un guide chaîne entaillé dans le corps central monobloc, assurant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge fait office de fin de course haut et bas, et un fin de course de direction est intégré pour le palan à chariot électrique, renforçant la sécurité des opérations.
L’alimentation électrique est en 230/400 volts triphasé 50 Hz, avec une commande en très basse tension 24 V incluant un arrêt d'urgence pour une sécurité optimale. Ce palan est classé en catégorie FEM 2M. Le moteur fonctionne en intermittence avec un cycle de service de 40 % pour les palans à une vitesse, et 30+10 % pour les palans à deux vitesses.
Les caractéristiques techniques principales sont : un diamètre de chaîne de 4 mm, une capacité maximale d’utilisation (CMU) de 125 kg, et une vitesse de levage de 7 m/min en une vitesse ou 7 et 14 m/min en deux vitesses. La puissance moteur est de 0,2 kW pour la CMU de 125 kg. Plusieurs types de suspentes, dont le type CE suspendu par chariot électrique, sont disponibles pour s’adapter à différentes applications.
Ce palan est adapté aux opérations nécessitant une protection élevée et une commande sécurisée, offrant un équipement fiable et robuste pour la manutention industrielle. Les dimensions et poids varient selon les types de suspentes et capacités, facilitant son intégration dans divers systèmes de levage.
- diamètre chaîne : 4 mm
- cmu : 125 kg
- levée standard : 3 m
- corps en aluminium
- protection ip 55 (sauf usage moteur ventilé pour hauteurs supérieures à 10 m)
- chaîne de charge en acier allié avec traitement anti-corrosion
- guide chaîne entaillé dans le corps central
- limiteur de charge fin de course haut et bas
- fin de course de direction pour palan à chariot électrique
- alimentation : 230/400 volts triphasé 50 hz
- commande en très basse tension 24 v avec arrêt d'urgence
- classe fem 2m
- fonctionnement moteur en intermittence : 40 % pour palans à une vitesse, 30+10 % pour palans à deux vitesses
- vitesse de levage : 7 m/min en une vitesse, 7 et 14 m/min en deux vitesses
- puissance moteur : 0,2 kW pour cmu 125 kg
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de levage de ce palan électrique chariot CE 125 kg RWM 6053A5CE2 ?
Ce palan électrique a une capacité maximale d’utilisation (CMU) de 125 kg, adaptée au levage de charges légères à moyennes. Cette capacité est certifiée selon la norme ISO-M5.
Quels sont les types de suspentes disponibles pour ce palan et comment choisir celle adaptée ?
Le palan est disponible avec plusieurs types de suspentes, notamment le type CE suspendu par chariot électrique, type CM suspendu par chariot à chaîne, type CS suspendu par chariot libre, et type F suspendu par crochet ou œillet. Le choix dépendra de votre installation et de la configuration de la structure de levage.
Quelles sont les caractéristiques électriques et de sécurité du palan ?
Le palan fonctionne en triphasé 230/400 V avec une commande en très basse tension 24 V incluant un arrêt d'urgence pour la sécurité. Il est classé en catégorie FEM 2M et dispose d’un limiteur de charge servant de fin de course haut et bas, ainsi qu’un fin de course de direction pour le chariot électrique.
Quelle est la vitesse de levage et le cycle de service du moteur de ce palan ?
La vitesse de levage est de 7 m/min en une vitesse, ou 7 et 14 m/min en deux vitesses. Le moteur fonctionne en intermittence avec un cycle de service de 40 % pour les palans à une vitesse et de 30+10 % pour les palans à deux vitesses.
Quelles sont les matériaux et protections qui garantissent la durabilité du palan ?
Le corps du palan est en aluminium, ce qui assure légèreté et robustesse. La chaîne de charge est en acier allié avec traitement anti-corrosion. Le palan bénéficie d’une protection IP 55 contre la poussière et les projections d’eau, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.
